【国家标准(GB)】 金属船体制图 图样画法及编号

UDC.629.12.011:744.4

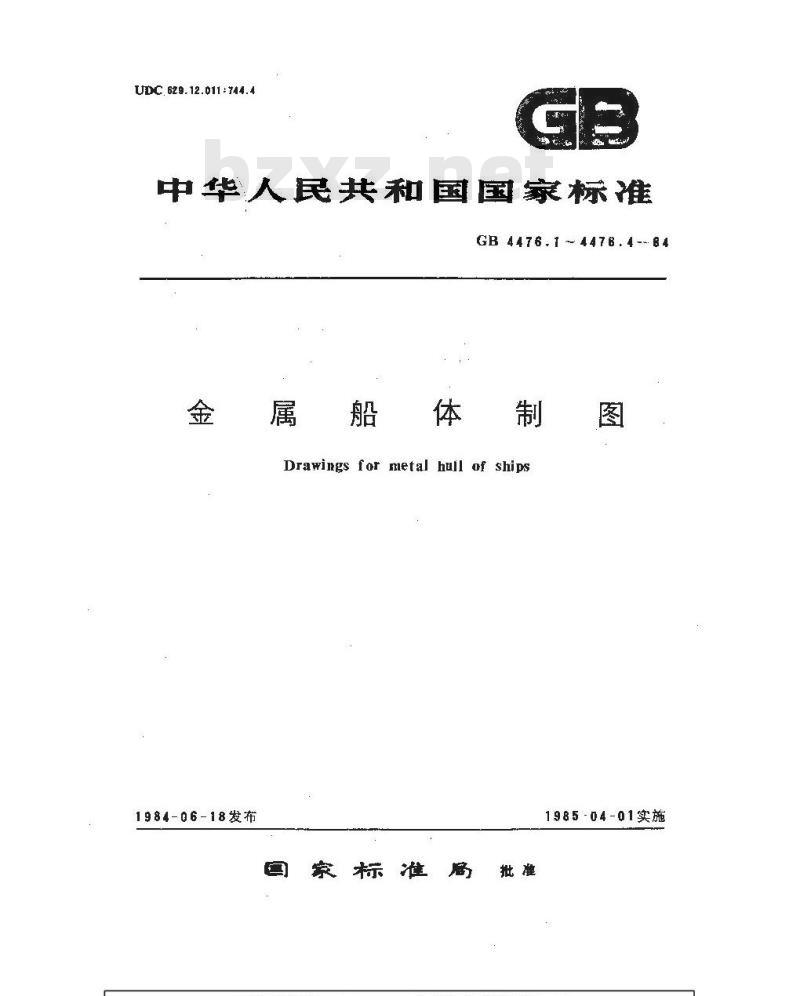

中华人民共和国国家标准
GB 4476.1 ~447B,4--:B4
1984-06-18发布
体制图
Drawings for metal huil of ships1985-04-01实施
家标准

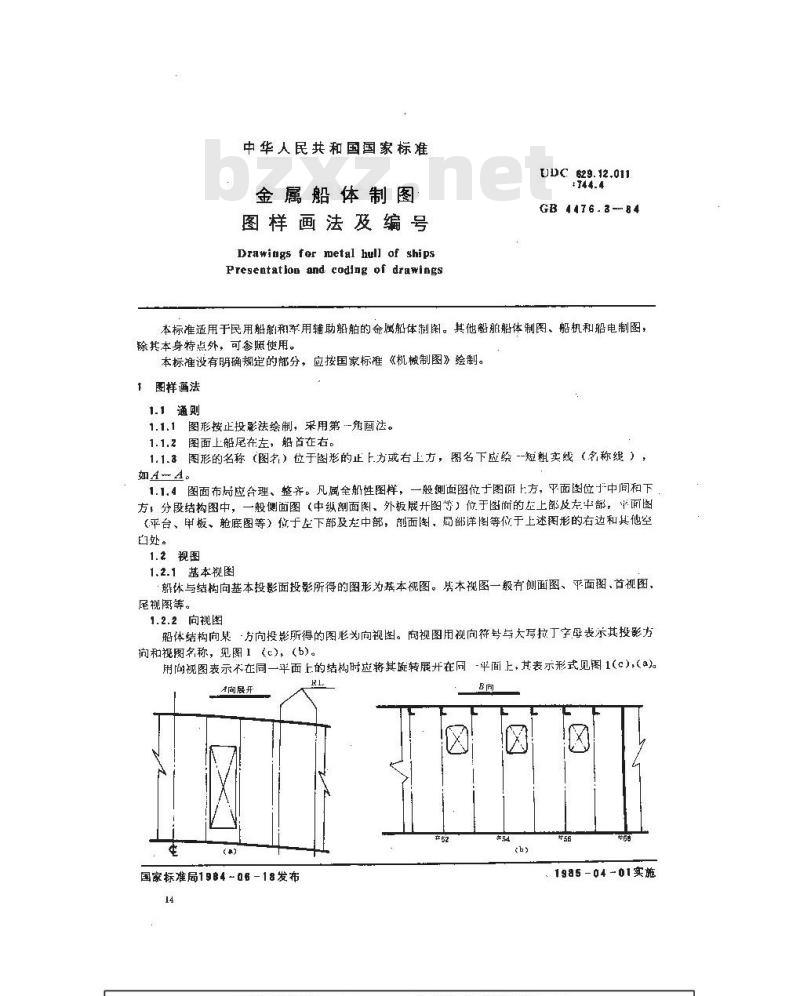

中华人民共和国国家标准
金属船体制图
图样画法及编号
Drawings for metal hull of shipsPresentatlon and coding of drawingsUDC 629.12.011
GB4476.3-84
本标准适用于民用船舶和军用辅助船舶的金属船体制阐。其他船脏船体制图、船机和船电制图，除其本身特点外，可参照使用。本标准没有明确规定的部分，应按国家标准《机械制图》绘制。1图样画法
1.1通则
1.1.1图形按止投影法绘制，采用第…-角画法。1.1.2图面上船尾在左，船首在右。1.1.3图形的名称（图名）位于图形的止上方或右上方，图名下应绘--短粗实线（名称线），如AA。
1.1.4图面布局应合理、整齐。凡属全船性图样，一般侧面图位于图而上方，平面图位中间和下方，分段结构图中，一般侧面图（中纵剖面图、外板展开图等）位于图面的在上部及充中部，平面图（平台、甲板、舱底图等）信于左下部及左中部，面图，同部详图等位于上述图形的右达和其他空白处。
1.2视图
1.2.1基本视图
船与结构向基本投影面投影所得的图形为基本视图。基本视图一般有侧面图、平面图、首视图，尾视图等。
1.2.2向视图
船体结构向集方向投影所得的图形向视图。陶视图用视向符号与大写拉丁字母表示其投影方尚和视图名称，见图1（c)，（b)。用向视图表示不在同一平面上的结构时应将其旋转展并在同平面上，其表示形式见图1(c）（a)。A向展开
国家标准局19B4 -06 -18发布
1985-04-01实施
GB44IE

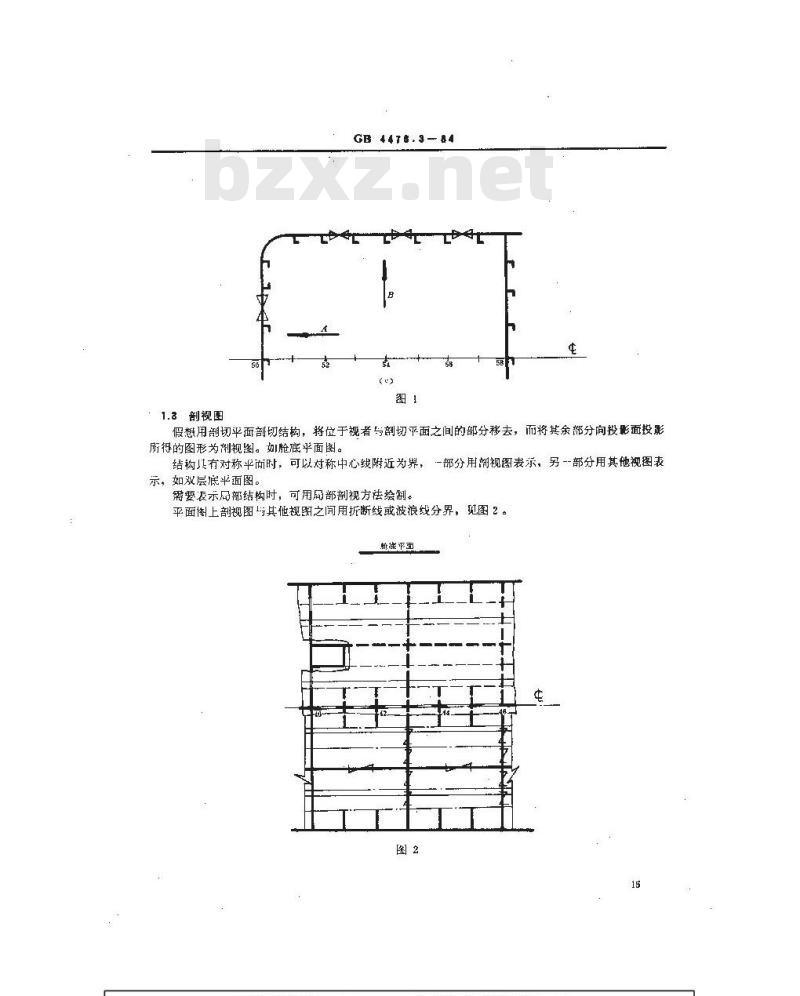

假想用剖切平面剖切结构，将位于视者与剖切平面之间的部分移去，而将其余部分向投影面投影所得的图形为剂视图。如舱底乎面图。结构儿有对称平面时，可以对称中心线附近为界，一部分用潮视图表示，另一部分用其他视图表示，如双层底平面图。
需要表示部结构时，可用局部剖视方法绘制。平面图上剖视图与其他视之间用拆断线或波浪线分界，图2。评面
GB 4476.3—B4

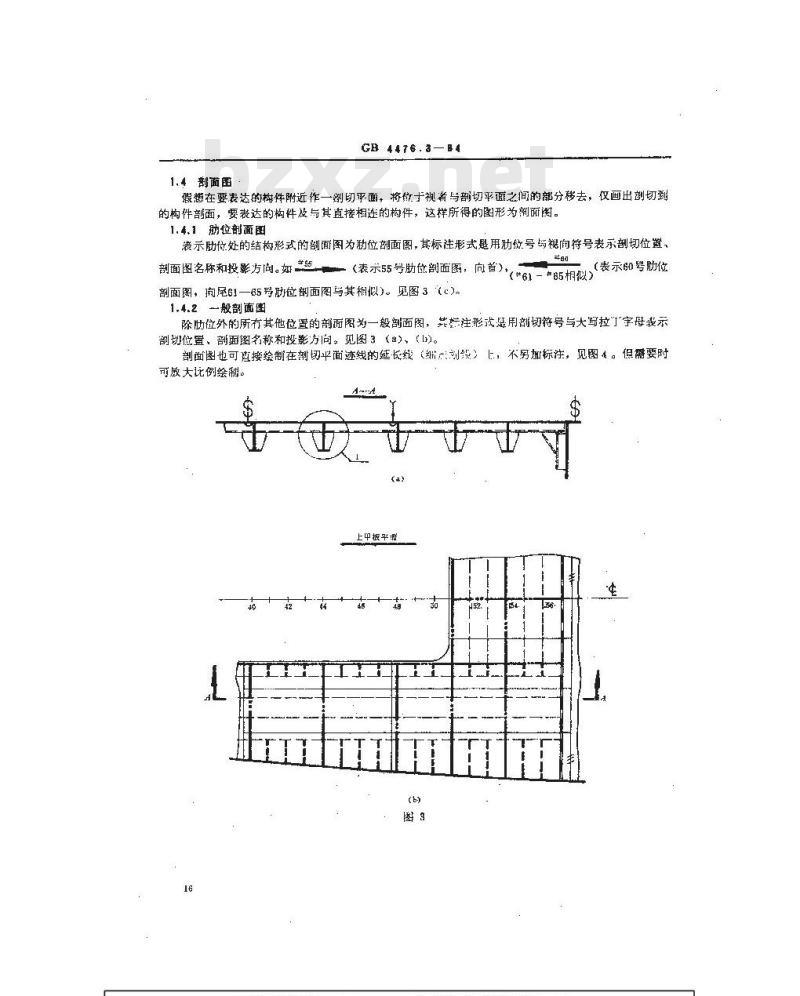

1.4剃面图
假想在要表达的构件附近作一到韧平面，将你于视者与部切平面之间的部分移去，仅画出剖切到的构件剖面，要表达的构件及与其直接相连的构件，这祥所得的图形为剂面阁。1.4,1肋位剂面图
裘示助位处的结构形式的剖面图为助位剖面图，其标注形式题用助征号与视向符号表示剖切位置剖面图名称和投影方问。如
（表示55号肋就剖面图，向首）剖面图，痴尾61—85导助位面图马其相似）。见图3（c)。（表示号助位
（#61—#65相似）
1.4.2般剖面图

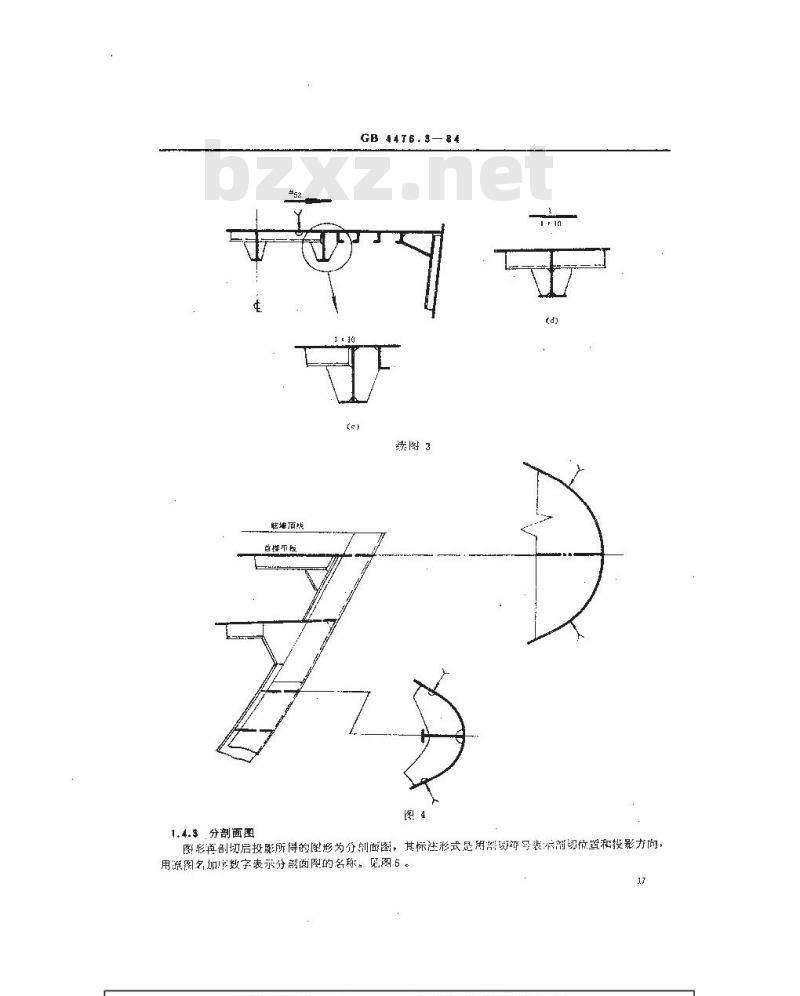

除助位外的所有其他位置的剖而图为一般剖面图，其标注形我是用剖切符号与大写拉字母表示剖切置，部面图名称和投影方向。见图3（a）、（b)。剖面图也可直接绘制在潮切平面迹线的延长线（细点到）上，不另加标注，见图4。但要时可放大比例绘制。
乾境酒线
GB4了68
1.4.$分剖面图
图形再剖切后投影所得的座影为分面图，其标注形式是用舒穿导表求剂切位驾和技影方尚，用源图名加多数字表示分剖面图的名称。见图6。17
1.5局部详图
GB 4476.a—84
视图中表达不清楚的局部结构应以较大比例另绘局部详图及示，局部详图别？号字体的阿拉伯数宁顺序遍号，形式如图6所示，（a）为视图上的表示方法，（b）为详图上的表示方法。见图3（b）(d)。
品部详图
局邹结构范困线（画或长圆）
当详图很少射，可不编号，而接将恶绘在视图附近，用箭头指出。见图3（c)。1.6特殊画法
1.6.1 型线投影
昭体型表面与剖切平面的交线（型线）及型衣面的轮线、甲板边线、眩瑙顶线等在一个基本投影而上的投影为型线投影。如船体型线图、助骨型线图等。1.6.2重叠画法
将不在同·剖面1:的构件绘制在同剂面1：时，应采用重叠画法，其剖面轮廓线可只画个部面，如其型横剖面图。
单向展并画法
GB4476.3—84
外板般开图是采用骨线以龙骨线为基准进行横向伸长（肋骨线实长），而船体纵向不仲长的单向展开的方法综制。
1.6.4覆板表示法
板在平面图上用覆板轮线加细斜线袭示，见图？。1.6.5当半面图只画半，而图上的开、爱板等布置不对称时，应注明“仅左能”或“仪名般”见图？。
1.7简化表示法
1.7.1压筋围及槽形舱壁简化表示法，见图8压筋、槽形符号“U\μV“\表示压筋在平板正而，如阁（a)、（b)。反之则在乎板面如图（c)、(d)。
1.1.2人孔、减轻孔
G 148.384
实拍板和劳桁材开有相司的孔时，只绘出两端孔，中间孔用定位轮线表示，见图、1。..40
了.3淤水孔及透气
构件」开有流水孔及透孔时，绘两端，中尚孔用楚信轴表示，见密。开引的大小及形式接（B＊3184一83《辑任缩均流水孔、：透气托，赠引》踪准时，4图举上只需注斯其代号：
1.7.4型材通过瞬板H采用CB*3182--8体结构相费切与板》标胜规定的形式附，在图样上共需汁明代号，见图12（a）、（b)、（e)、（d)CH
《整净）
（e）水版
（板厚）
）非板此内容来自标准下载网
(d）镶策学
GB 4476,384
1.7.6拍材端部切斜形式采用CB*3183一83《册休结构型材端部形状》标准，在图样！只需在端部注明削斜或剧定符弓，见图13。5:
（）腔战削斜
（）验缓店定所板配斜留
（b）数报面报削料
（d）随版教全固定
1.7.6当型材端部用时板连接，必要时可用号B表示，见图14。图14
2编号及排列方法
2.1站线、水线、纵剖线的编号
2.1.民站线的编号由尾垂线（AP）×站开始，依次尚首编号，至首垂线（FP）10（或20）站为止。在首瞻端需要增加问站时，可用分数表达，见图15。尾线以后的站考应负号区别。军辅触间按军配的有关规家编。2.1.2水线按其路然没的高度值命名。如1000WI.、200WL等，见图15。4500 5
2.1.a纵剂线按距船体T线的宽度值命名，如1000纵剖线，2000纵剖线等，见图15。3000W
2000W1
2.2肋位的编号
2.2.1民船助位出皂向首编号，尾垂线以前（包括尾垂线），由0开始顺序编号；0号以后助位应用负号区别。军辅船可按军船有关靓定编号。21
GB4476.3-84
2.2.2金船性图样每隔点档标助位号。距不同时，应分别标出其助位区域的肋距，见图16。船体分段结构图，助位按偶数标注，不满四个励位的均应标出，见图17。欧师00
肋能700
2.2.3不在船体中线（电）和基线（BL）的助微号，均应用“#”标注。2.3外板板的编号
外板板编号月人与拉丁字母加阿拉伯顺序数（以下简称顺序数）组成。列坂以平板龙骨为K，侧顶列板为S，按A、R、（.次)字自平板龙骨向脑侧预列板缩排，每块板的脚注则尾向首按顺序数排列，见图18。c.
2.4纵桁的编号
纵桁按顺序数编号。
眩侧纵桁和舱水桁从上往下编号。甲板和底部纵桁需要编号时，均以船体中线为准，山中问侧编号：
2.5液、货舱的编号
液、货舱从首至尾顺序编号。被纵舱壁分隔时，应在编号后面注明左（H）中（C）、右（S）。如第货舶（左）或货舱V0.1P，表示左能第货舱。2.6分段的编号
2.8.1主船体
2.6.1.1主船体分段推存采用三位数字，·般从尾向百编号。
百位为分段区域，用1代表尾段；3代表首段；其余为2，代表中段。十位为分段区域内的分段部位，用1 代表底部。2代表炫侧，3 代表中板、4 代表舱壁，等分段部位，并用0代表立体分段。个位则表示分段的顺序号。如，222表示主船体中段脑侧第二分段：101表示主船体昆段第-文体分段。2.6.1.2间一-分段的两眩采用一个编号，但应在编号后面注明左，右。如，232P表示上船体中段甲板左骸第二分段，地图20。2.6.2上层建筑
上层建筑分段，仍川一估数字编号。百位数字为6，后两位数字则表示同一分段的顺序号。编号顺序先从尾至首，再山下而上进行。如，22
612表示上累建筑第12分毅。
GB 4416.3
2.6.3分段编号的标法形式，如图19段范国线
分段范退线及圆购川细实线绘制。分段范围线应对推圆心引出，医的真径为mm，具体款法见图20。
中板而分岛
2.7 零部件的编号
零部件编母标注形式如图21。
超路线
折引线
指线、规格线及间均用细实线绘做。圆的直径为8。指引线、规格线应对准心外出。不标让零郊件尺寸时，规格线可以省略。2.72指引线之间不可相意交叉。2.7.3零部件按构件顺序依次编号。→毅是先编板材，其次匙骨材、时板等，如回板分段结构图中控件的编号次序，应是
甲板板、望機梁或纵、横梁、肘板件号在图样应啡列整齐。
2.了.4在助剂逝（或剖视）图中间类相拟构件的编号，可以案用公共指引线并加以简化，其件号应按肋位号顺序依次编排，见图22。23
附加说明：
GB4476.3.
-24-禁+
本准主:国部卵激公提出。
本诉准金毒休制谢编组负资起草。本标谁丰要起草人胡已字、陈清、师敏。自本标准实之H忽，原部标准C 3*3009—77作废。24
