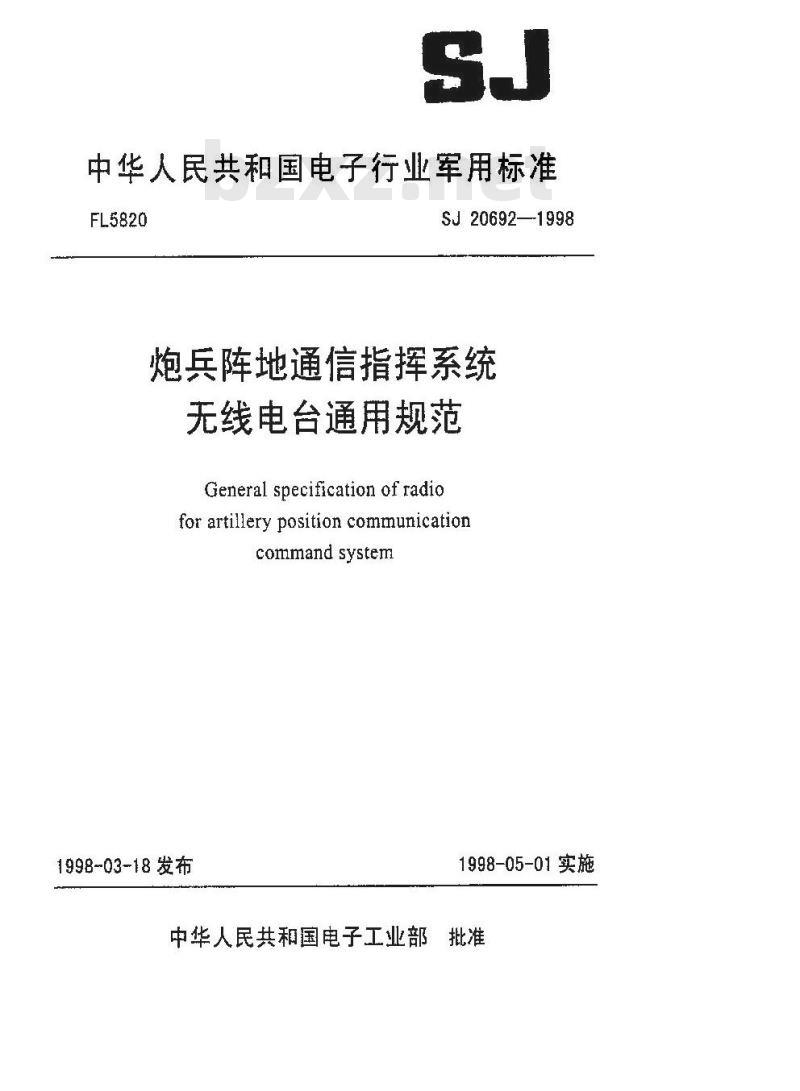

【电子行业标准(SJ)】 炮兵阵地通信指挥系统无线电台通用规范

中华人民共和国电子行业军用标准FL5820
SJ 20692—1998
炮兵阵地通信指挥系统
无线电台通用规范
General specification of radicfor artillery position communicationcommand system
1998-03-18发布
1998-05-01实施

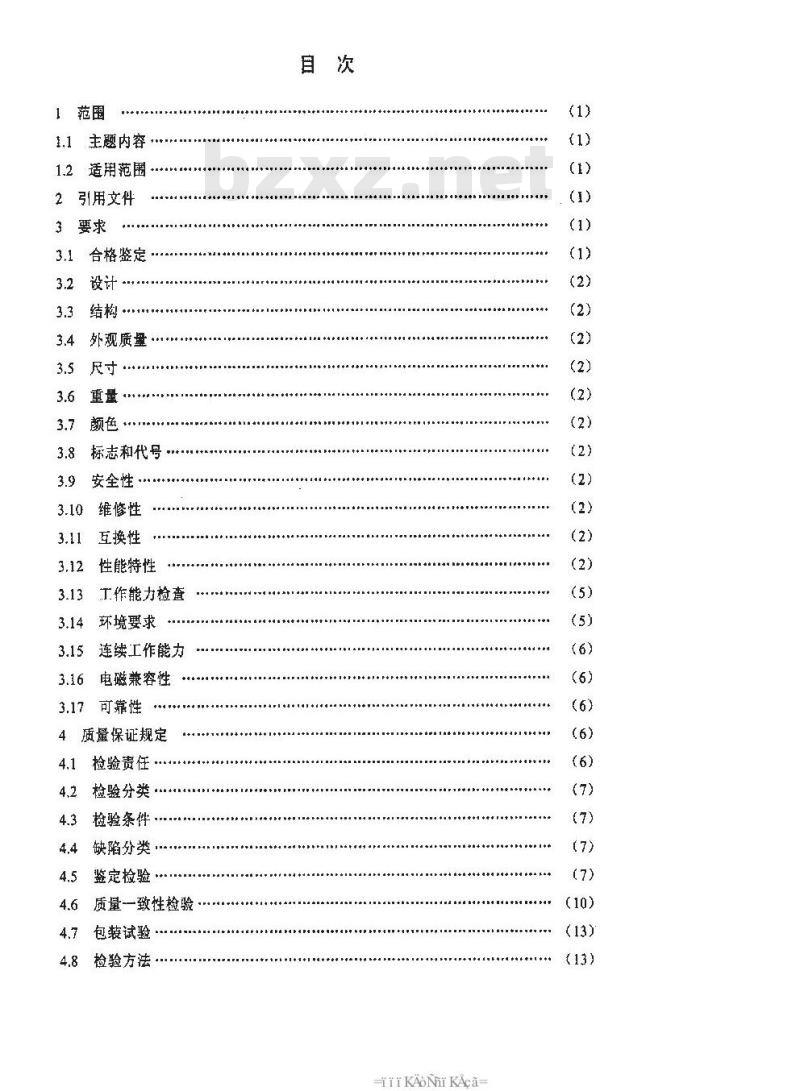

中华人民共和国电子工业部批准1范围
1.1主题内容
1.2适用范围
2引用文件
合格鉴定
外观质量
标志和代号
安全性
维修性
互换性
性能特性
工作能力检查
￥环境要求
5连续工作能力
6电磁兼容性
7可靠性
4质量保证规定
捡验责任
检验分类
检验条件·
缺陷分类…
鉴定检验·
质量一致性检验
包装试验·
检验方法·
TKAoNKAca-

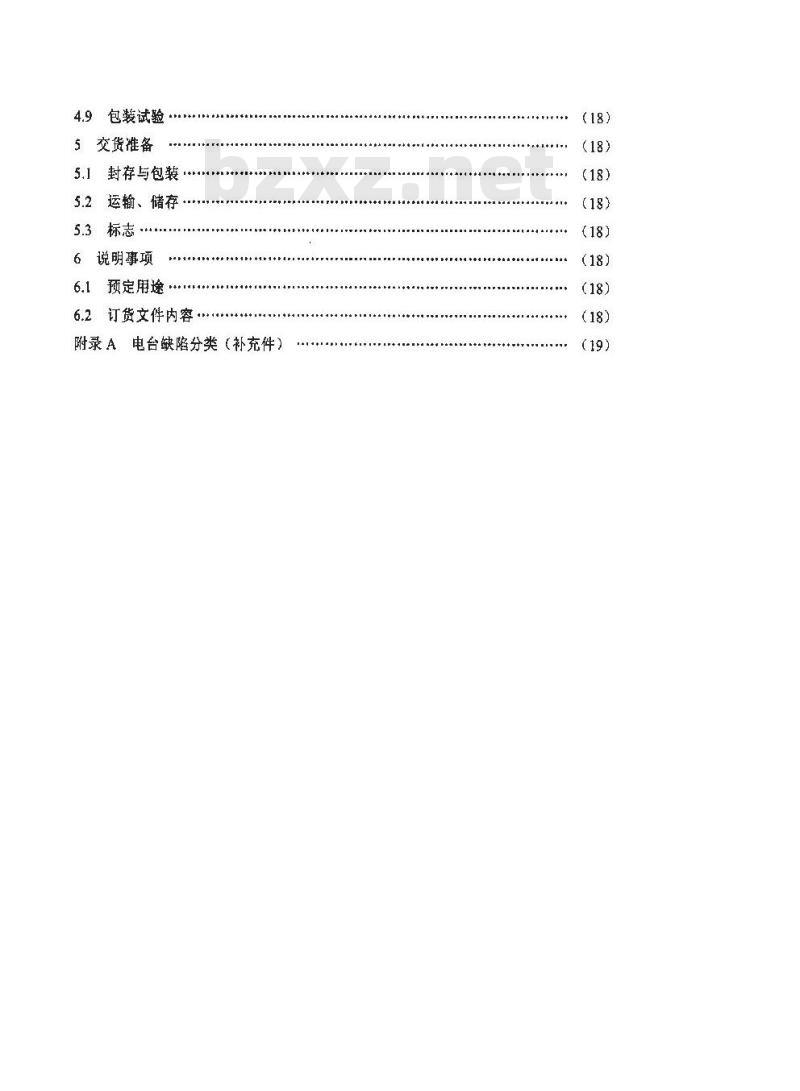

包装试验
交货准备
5.1封存与包装
运输、储存
5.3标志
说明事项
6.1预定用途
6.2订货文件内容**
附录A电台缺陷分类（补充件）
1范围

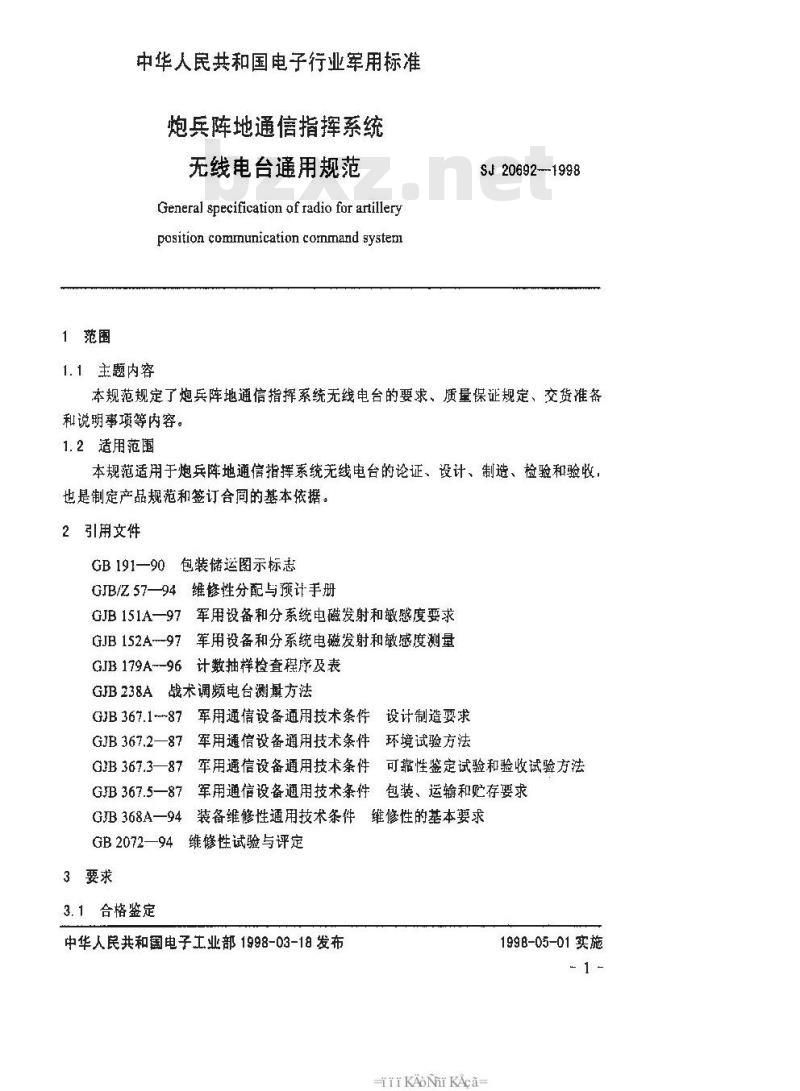

中华人民共和国电子行业军用标准炮兵阵地通信指挥系统
无线电台通用规范
General specification of radio for artilleryposition communication cornmand systen1.1 主题内容
SJ 20692--1998
本规范规定了炮兵阵地通信指挥系统无线电台的要求，质量保证规定、交货准备和说明事项等内容。
1.2适用范围
本规范适用于炮兵阵地通信指挥系统无线电台的论证、设计、制造、检验和验收，也是制定产品规范和签订合同的基本依据。2引用文件
GB191—90包装储运图示标志
GIB/Z57-94维修性分配与预计手册GJB151A—97军用设备和分系统电磁发射和敏感度要求GJB152A~-97军用设备和分系统电磁发射和敏感度测量GJB179A-96计数抽样检查程序及表GJB238A战术调频电台测量方法
GJB367.1~87军用通信设备通用技术条件设计制造要求GJB367.2—87军用通信设备通用技术条件环境试验方法G3B367.3—87军用通信设备通用技术条件可靠性鉴定试验和验收试验方法GB367.5一87军用通信设备通用技术条件包装、运输和贮存要求GB368A一94装备维修性通用技术条件维修性的基本要求GB2072—94维修性试验与评定
3要求
3.1合格鉴定
中华人民共和国电子工业部1998-03-18发布KAONKAca
199B-05-01实施
SJ206921998

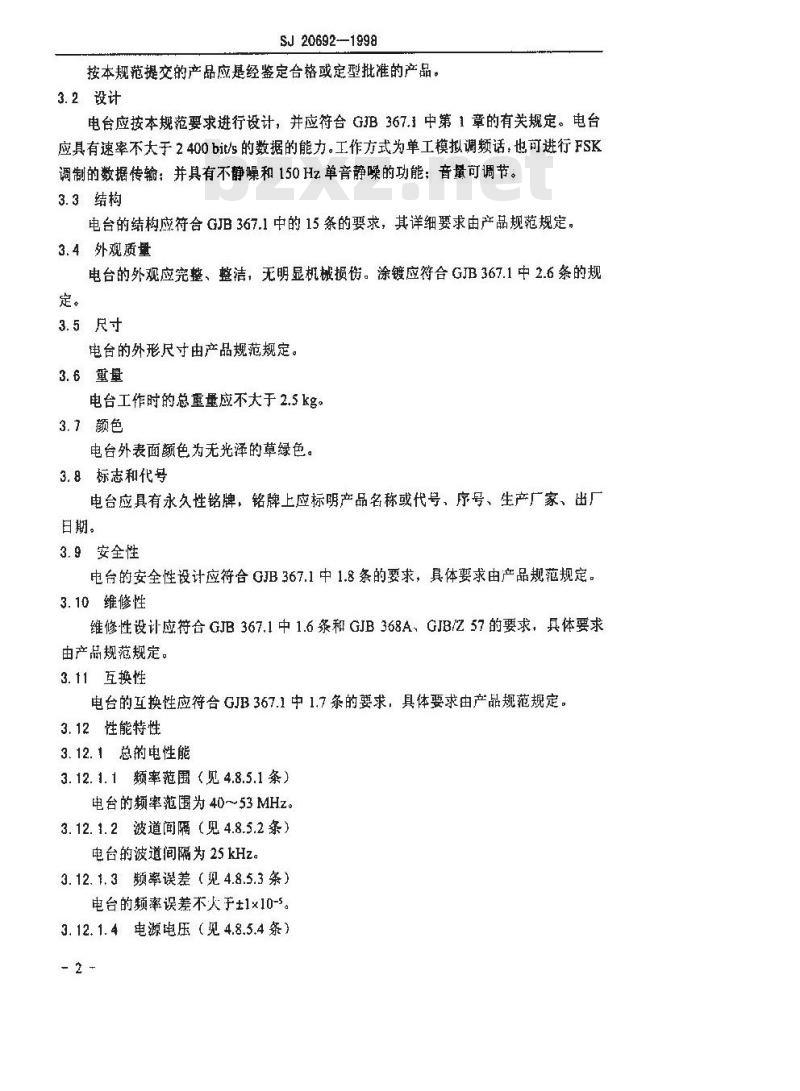

按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2设计
电台应按本规范要求进行设计，并应符合GJB367.中第1章的有关规定。电台应具有速率不大于2400bit/s的数据的能力。工作方式为单工模拟调频话，也可进行FSK调制的数据传输：并具有不静噪和150Hz单音静噪的功能；音量可调节。3.3结构
电台的结构应符合GJB367.1中的15条的要求，其详细要求由产品规范规定。3.4外观质量
电台的外观应完整、整洁，无明显机械损伤。涂镀应符合GJB367.1中2.6条的规定。
3.5尺寸
电台的外形尺寸由产品规范规定。3. 6重量
电台工作时的总重量应不大于2.5kg。3.7颜色
电台外表面颜色为无光泽的草绿色。3.8标志和代号
电台应具有永久性铭牌，铭牌上应标明产品名称或代号，序号、生产广家、出厂日期。
3.9安全性
电台的安全性设计应符合GJB367.1中1.8条的要求，具体要求由产品规范规定。3.10维修性
维修性设计应符合GJB367.1中1.6条和GJB368A，GJB/Z57的要求，具体要求由产品规范规定。
3.11互换性
电台的互换性应符合GJB367.1中1.7条的要求，具体要求由产品规范规定。3.12性能特性
3.12.1总的电性能
3.12.1.1频率范围（见4.8.5.1条）电台的频率范围为 40~53 MHz。3.12.1.2波道间隔（见4.8.5.2条）电台的波道间隔为25kHz。
3.12、1.3频率误差（见4.8.5.3条）电台的频率误差不大于±1×10-5。3.12.1.4电源电压（见4.8.5.4条）- 2 -
SJ 20692—1998
电台采用直流电源电压额定值为12V。电源应负极接地。无其他规定，当电源电压在额定值的85%～110%范围内变化时，电台各项性能指标应满足产品规范的要求。3.12.1.5射频端接口和阻抗（见4.8.5.5条）电台的射频接口为TNC型，其输入或输出阻抗502。3.12.1.6音频端接口和阻抗（见4.8.5.6条）音频端接口一般为FQ14-7Z，其中接口关系为：脚1一接地；脚2一话简：脚3耳机：脚4--电源；脚6—PTT；脚7--静噪输出信号。在音频1000Hz时，其脚2、脚3和脚1之间阻抗哟为6002。3.12.1.7收发转换时间（见4.8.5.7条）电台由收到发的转换时间应不大于50ms。3.12.1.8天线（见4.8.1条）
天线的配置应具有背负租车载两种形式，背负天线长度通常为0.3m和1.3m，车载天线长度通常为1.5m
3. 12.2接收机的电性能
3.12.2.1灵敏度（见4.8.6.1条）a：当接收机的音频输出为额定值时，为获得12dB信纳比，射频输入信号电压应不大于0.5μY；
b．在极限工作温度时，为获得12dB信纳比，射频输入信号电压应不大于0.7uV。3.12.2.2静噪灵敏度（览4.8.6.2条）a.静噪开启灵敏度应不大于0.5uV:b.极限工作温度时应不大于 1 μV。3.12.2.3音频输出（见4.8.6.3条）接收机额定输出电压为0.7V，最大输出电压应不小于1.5V。3.12.2.4音频谐波失真系数（见4.8.6.4条）在额定音频输出时的音频谐波失真系数应不大丁10%。3.12.2.5最大音频输出倍噪比（见4.8.6.5条）最人音频输出信噪比应不小于40dB。3.12.2.6限幅特性（见4.8.6.6条）接收机输入信号比额定灵度高3～100dB时，其音频输出信号变化应不大于3dB。3.12.2.7中频选择性（见4.8.6.7条）接收机中频选择性：6dB带宽不小于16kHz40dB带宽不小于40kHz。
50dB带宽不小于50kHz
3.12.2.8中频抑制性（见4.8.6.8条）中抑制性应不小于80dB。
rkAoNKAca
SJ20692-1998
3.12.2.9象频抑制性（见4.8.6.9条）象频抑制性应不小于70dB。
3.12.2.10互调抗扰性（见4.8.6.10条）互调抗扰性应不小于70dB。
3.12.2.11导频单音衰减（见4.8.6.11条）对导频150Hz单音衰减应不小于26dB。3.12.2.12音频响应（见4.8.6.12条）对于300～3000Hz，相对于1000Hz音频变化应在6dB以内。3.12.2.13静噪控制信号输出（见4.8.6.13条）静噪开启时，在10k2负载上，静噪控制信号输出直流电压应大于10V静噪关闭时，在10k2负载上，静噪控制信号输出直流电压应小于1V3.12.2.14自组合干扰点（见4.8.6.14条）电台因内部干扰而导致灵敏度下降超过3B的波道数应不超过波道总数的1%3.12.2.15直流功耗（见4.8.6.15条）接收机的直流功耗由产品规范规定。3.12.2.16传导杂散发射（见4.8.6.16条）天线端子上的传导杂散发射应不大于50μV。3.12.3发射机的电性能
3.12.3.1载波功率（见4.8.7.1条）载波功率分二档，小功率位应不大于0.3W，大功率位应不小于1W。当电源电压为额定值的85%或在极限工作温度时，允许载波功率下降1dB。3.12.3.2杂散发射分量（见4.8.7.2条）杂散发射分量为：
a.谐波发射分量应小于-40dB；
b.非谐波发射分量应小于-60dB，3.12.3.3输出电路保护（见4.8.7.3条）发射机在大功率输出时，天线短路或开路3min，不应造成性能的永久性下降。3.12.3.4导频单音频率（见4.8.7.4条）导频单音频率应为150±2Hz。
3.12.3.5导频频偏（见4.8.7.5条）频频偏为2.5±0.5kHz。
3.t2.3.6调制限制（见4.8.7.6条）话简输入电平在获得5kHz额定频偏的基础上，再增加20dB，调制频偏的增大应不超过3dB
3.12.3.7调制灵敏度（见4.8.7.7条）- 4-
SJ 20692—1998
产生5kHz额定频偏所需的音频输入电压应不大于15mV。3.12.3.8调制特性（见4.8.7.8条）在300～3000Hz范圈内，相对于1000Hz的调制变化应不火于6dB。3.12.3.9音频谐波失真系数（见4.8.7.9条）音频谐波失真系数应不大于10%。3.12.3.10剩余调频（见4.8.7.10条）剩余调频应小于40dB。
3.12.3.11频率锁定时间（见4.8.7.11条）发射机由收到发状态的频率锁定时间应不大于50ms。3.12.3.12直流功耗（见4.8.7.12条）发射机的直流功耗由产品规范规定。3.13工.作能力检查
工作能力检查应包括：
a：所有开关、按键和旋钮的机械、电气性能应正常：b，各种功能指示应正常；
C。在所工作频段内的高、中、低频率上进行接收或发射应正常：d。电台与规定的终端设备相连接，进行接收和发射应正常。3.14环境要求
3.14.1温度
3.14.1.1工作温度
工作的环境温度范围：-40～55°℃。3.14.1.2购存温度
贮存温度范围：-50～65°C。
3.14.2低气压
电台的低气压应按GJB367.2中&403低气压试验》规定的严酷等级要求。试验气压57.0kPa，试验温度15~35°C，试验时间60mi。3.14.3浸渍
电台的浸溃应按GJB367.2中405浸溃试验》规定的试验条件。浸水深度为1m。3.14.4冲击
电台的冲击应按GJB367.2中《408冲击试验》表408--1基本设计试验严酷等级的要求。
3.14.5振动
电台的报动应按GJB367.2中《409振动试验》表409—1和4092曲线V的严酷等级的要求。
3.14.8淋雨
TKANrKAca-
SJ 20692—1998
电台的淋菊应按GJB367.2中《410淋雨试验》试验程序4.1条方法1的要求。3.14.7湿热
电台的湿热应按GJB367.2中《411湿热试验》地面和机载通信设备的严酷等级的要求。
3.14.8盐等
电台的盐等应按GJB367.2中《413盐雾试验》所规定的严醛等级要求。连续喷雾48五，外表面零件不应有明显的锈蚀、起泡、镀层蔬松现象。3.15连续工作能力
采用外接电源，在规定的电压和温度范围内，电台以9min接收，1min发射交替作，12h后，按表1测量应满足规定的要求。表1
检验项目
灵敏度
静蝶荧嫩度
音频输出
载波功率
频率误差
调制灵敏度
3.16电磁兼容性
3.16.1控制线、机壳的辐射
技术要求章、条号
辐射发射极限值应符合GJB151A中的有关要求。3.16.2控制线的传导敏感度
控制线的传导敏感度应符合GJB151A中的有关要求。3.17可靠性
试验方法章、条号
电台的可兼性设计应符合GJB367.1中1.3条的要求，平均故障间啊时间MTBF值的下限值（e）由产品规范规定。4质量保证规定
4.1检验贵任
除非合同或订单上另有规定，承制方应负贵完成本规范规定的所有检验，必要时订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整全检验体系或质量保证大纲的一个组成部分。者合同中包括本规范未规定的+6 -
SJ 20692—1998
检验要求。承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不充许提交明知有缺陷的产品，也不允许要求订购方接收有缺陷的产品。4.2检验分类
本规范规定的检验类别分为：免费标准bzxz.net
a、鉴定检验：
b.质量一致性检验。
4.3检验条件
4.3.1正常试验大气条件
除另有规定外，本规范的全部检验均在下列正常试验条件下进行：a.环境温度：I5~～35 *C;
b.相对湿度：20%~80%:
c．大气压：试验场所气压。
4.3.2环境条件
电性能检验环境条件除了满足正常大气条件外，还需采取措施防止周围电磁干扰：以免影响测量精度，检验所在地的电源电压和频率应符合所有测试设备、仪器仪表的工作要求，接收机的电性能测量必须在屏蔽室内进行，屏做室对电场抑制能力应高于80dB。
4.3.3试验设备、仪器仪表及要求用手检验的设备、仪器仪表均应有计量合格证，并符合GJB238A中附录A（补充件）的要求。
4.4缺陷分类
缺陷分类原则按GJB179A的规定
电台的缺陷分类见附录A（补充件）。4.5鉴定检验
鉴定检验一般在电台设计定型和生产定型时进行。但在电台的主要设计，工艺、元器件及材料有重大改变而影响电台的重要性能，使原来的鉴定结论不再有效时，也应进行鉴定检验。
鉴定检验应在订购方或上级鉴定机构认可的实验室中进行。4.5.1鉴定检验项目
鉴定检验项目按表2规定进行。
4.5.2抛样方案
鉴定检验的样品由质量检验部门从提交批产品中至少随机抽取34台，进行常温检验，合格后进行环境试验。
4.5.3合格判据
当所有检验项目均满足第3章和第5章的要求时，则判鉴定检验合格。如果任何- 7
TTTKAONrKAca-
SJ20692-1998
一个检验项目不符合规定的要求，则应暂停检验，承制方应对不合格项目进行分析，找出缺陷原因并采取纠正措施后，从该项目或相关项目开始继续进行检验。若所有检验项目都符合规定的要求，则仍判鉴定检验合格：若继续检验仍有某个项目不符合规定的要求，则判鉴定检验不合格。4.5.4鉴定合格资格的保持
为保持鉴定检验的合格资格，应在产品规范中规定所采取的措施，定期提交试验资料（包括提交频次)。
检验项日
外观质量
标志和代号
安金性
维修性
互换性
频率范围
波道间藻
颊率误差
电源电压
射频端接和阻抗
音频端接口和阻抗
收发转换时间
一致性检验
技术要求
章、条号
试验方法
章、条号
检验项耳
灵敏度
静噪灵敏度
音频输出
音频谐波失真系数
最大音频输出信噪比
限蝠特性
中频额选择性
中频抑制比
象频抑制性
互调抗扰性
导频单音衰减
音频响磨
静噪控制信号输出
自组合干扰点
直流功耗
传导杂敏发射分量
载波功率
杂散发射分置
输出电路保护
导频单音频率
导频频偏
调制限制
谢制灵敏度
调制特性
音频谐波失真系数
剩余调频
颊率锁定时间
直功耗
sJ 20692--1998
续表2
质量一致性检验
技术要求
章、条号
3.12.2.10
3.12.2.11
3.12.2.12
3.12.2.13
3.12.2.14
3.12.2.[4
3.12.2.16
3.12.3.10
3.12.3.11
3.12.3.12
TKANrKAca-
试验方法
章、条号
