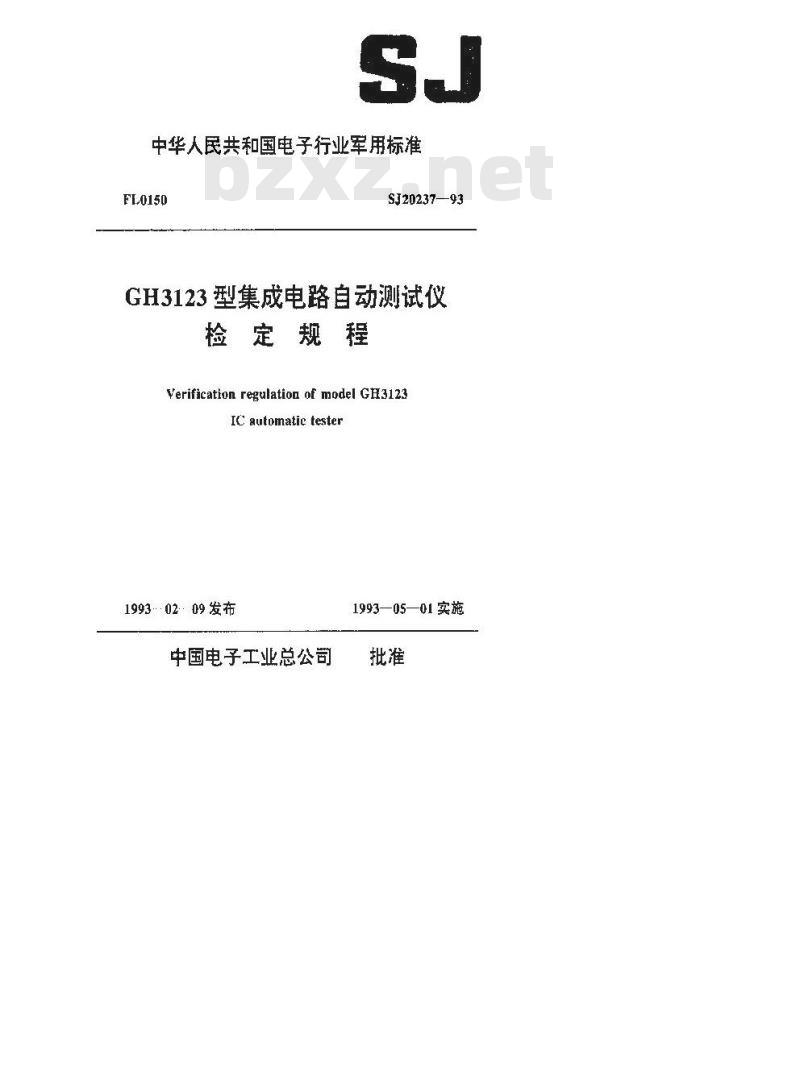

【电子行业标准(SJ)】 GH3123型集成电路自动测试仪检定规程

中华人民共和国电子行业军用标准FL0150
SJ20237—93
GH3123型集成电路自动测试仪
检定规程
Verification regulation of model GH3123IC automatic tester
1993·02·09发布
中国电子工业总公司
1993—05—01实施

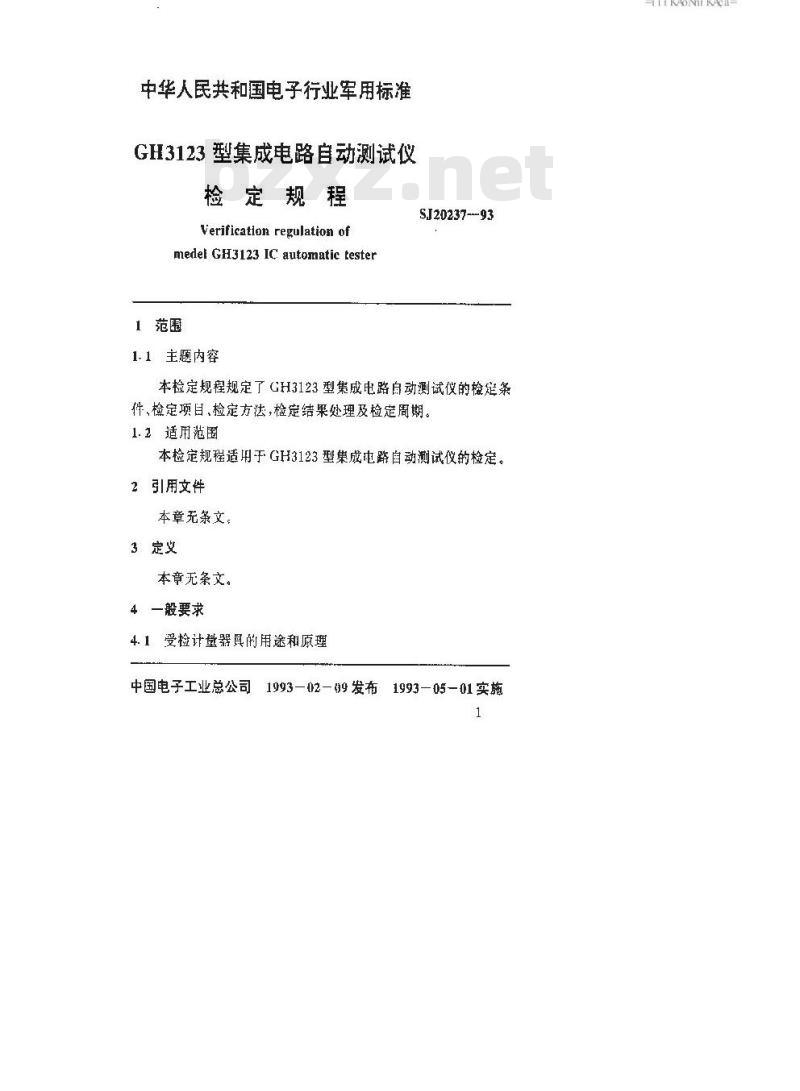

中华人民共和国电子行业军用标准GH3123型集成电路自动测试仪
检定规程
Verification regulation of
medel GH3123 IC automatic tester1范围
1.1主题内容
SJ20237--93
本检定规程规定了GH3123型集成电路自动测试仪的检定条件、检定项目、检定方法，检定结果处理及检定周期。1.2适用范围
本检定规程适用于GH3123型集成电路自动测试仪的检定。2引用文件
本章无条文。
3定义
本章无条文。
4一般要求
4.1受检计量器具的用途和原理
中国电子工业总公司1993-02-99发布1993—05-01实施1
TTTKAONTKAca-
S120237—93

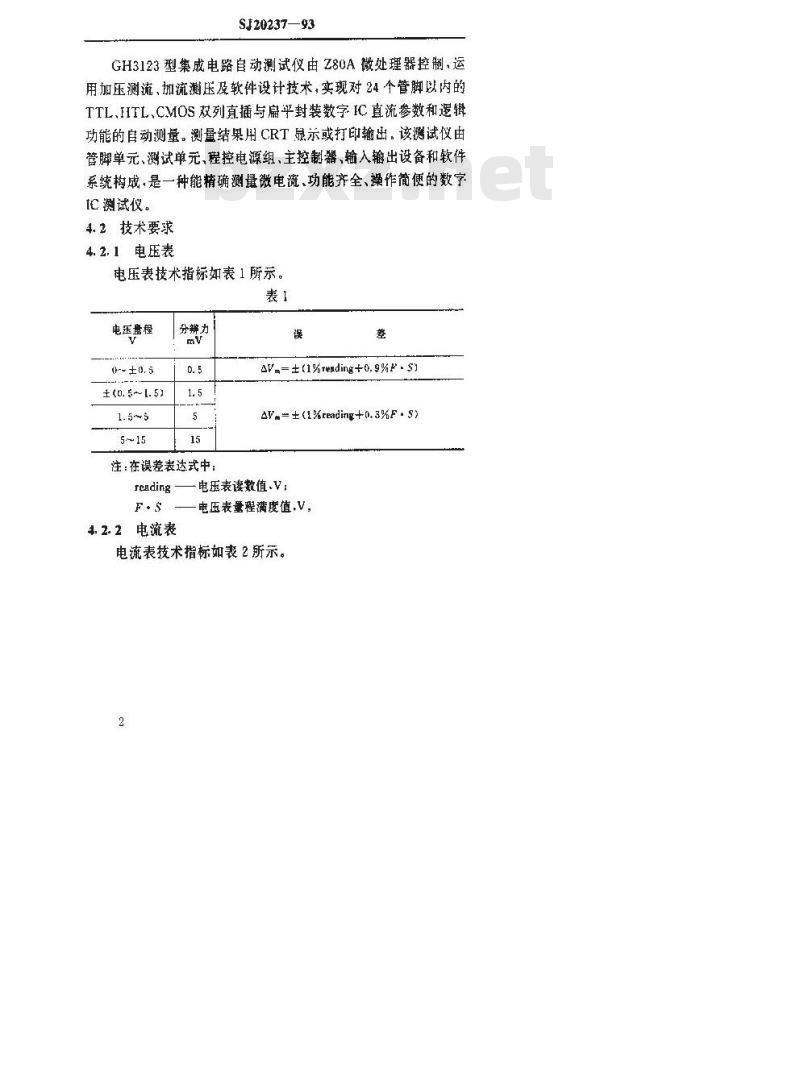

GH3123型集成电路自动测试仪由Z80A微处理器控制，运用加压测流、加流测压及软件设计技术，实现对24个管脚以内的TTL、HTL、CMOS双列直插与扇平封装数字IC真流参数和逻辑功能的自动测量。测量结果用CRT显示或打印输出。该试仪由管脚单元、测试单元、程控电源组、主控制器，输入输出设备和软件系统构成，是一种能精确测量微电流、功能齐全、操作简便的数IC 测试仪。
4.2技术要求
4.2.1电压表
电压表技术指标如表1所示。
电压量程
0-- ± 0. 5
±(0. 5~~1. 5)
分辨力
注：在误差表达式中：
V.=±(1%reding+0.9%p.s)
Va=±(1%reading+0.3%F+S)
rending—电压表读数值.V：
4.2.2电流表
电压表量程满度值，V，

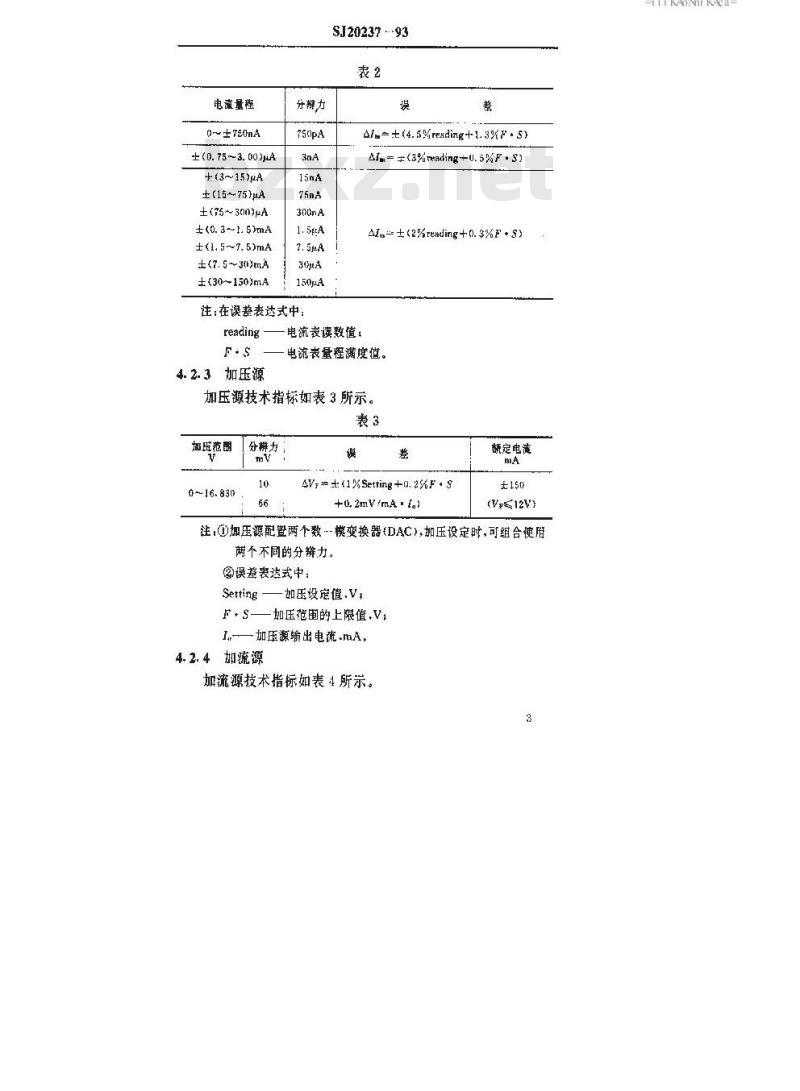

电流表技术指标如表2所示。
电随量程
{~±75OnA
±( 0. 75 ~ 3. 00 μA
+(3159μA
±(15~75μA
±(75~300)μA
+(0. 3-1. 5)mA
±(1. 5~7. 5)mA
±(7.5~30)mA
±(30150)mA
分辨力
150μA
注：在误差表达式中：
reading
4.2.3加压源
SJ20237 ··93
=+(4.5%rending+1.3%.s)
An= +(3%teading-0. 5%F · S)=±(2%rending+0.3%F·$)
电流表读数值：
电流表量程满度值。
加压源技术指标如表3所示。
却旺范围
分辨力
4Vr=+:(1%Setting+0.2%FS
+o,2mVImA-fa!
额定电流
注①加压源配暨两个数--模变换器（DAC)，加压设定时，可组合使用两个不同的分辨力。
误差表选式中：
Setting —加压设定值.V
F，S—加压范围的上限值,V,
I.加压源输出电流.mA。
4.2.4加流源

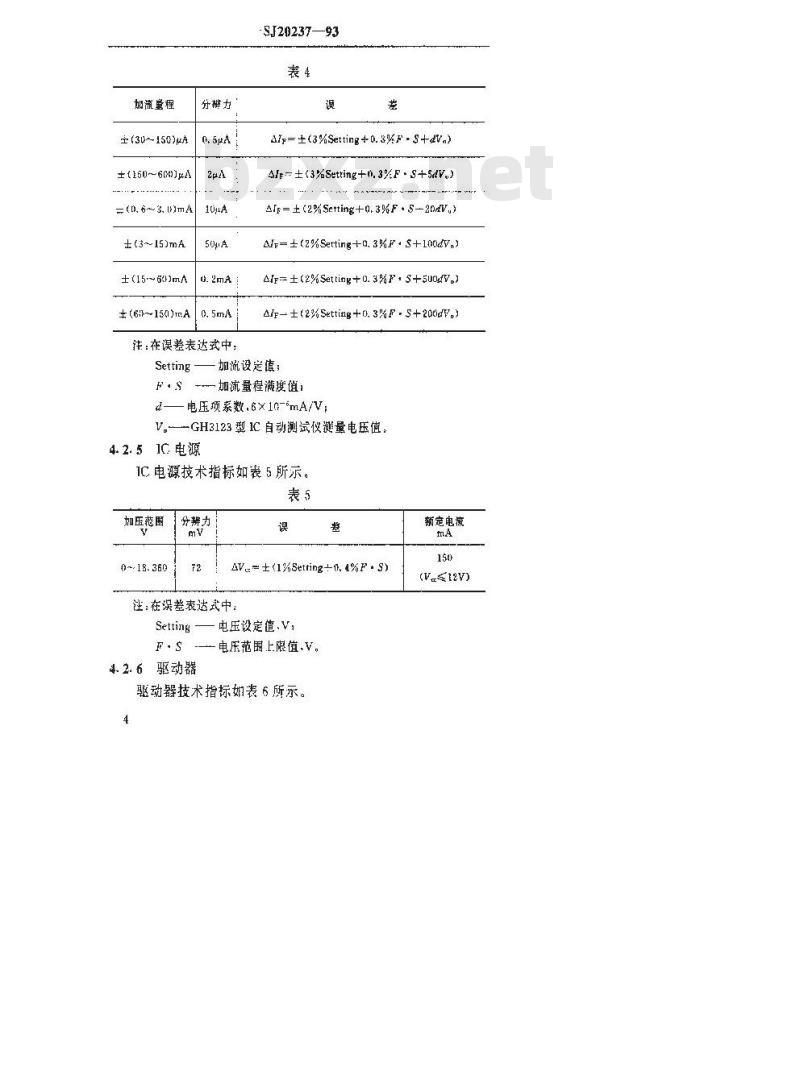

加流源技术指标如表4所示。
TKAONTKACa-
加随量程
±(30150)μA
±t15060)μA
(0. 6~3. )mA
±(3~15)mA
±(15~60)mA
分辈力
50元A
±(6~150)A0. 5m/
注：在误差表达式中：
SJ20237—93
/p=±(3%Setting+0.3%F-$+dVa)4fe-±(3%Setting+0.3%F-S+5dVu)AIg=±(2%Setting+0, 3%F ·S-20dV,)A=+(2%Setting+u. 3%F+$+100dV,)fr=±(2%Set ting+0. 3%F+ $+5UotV。)AfF—±(2%Setting+0.3%F5+20bdV.)Setting 加流设定值；
F。S-—加流量程满度值;
d——电压项系数,6×1h-mA/V;
V,GH3123型1C自动测试仪诞量电压值，4.2.5IC电源
1C电源技术指标如表5所示。
加压范围
分辨力
AV=±(1%5etting+h 1%F. S)
注：在误差表达式中：
Setting
电压设定值V:
F.S--电压范围上限值.V。
4.2.6驱动器
驱动器技术指标如表6所示。
额定电流
(V.≤12V)
驱动低电乎
驱动高电平
S.T20237—93
分势力
0.02~(3. 02+6.630)
0,250~
(0. 25-1 15.320)
注：在误差表达式中：
Setting—电平设定值V
F.S范围上限值,V。
4.3检定条件
4.3.1环境条件
9，环境温度：23=2
b.相对湿度：45%~75%：
c.大气压强.86~-106kPa；
Vtr==(1%Serting+0.8%F.S)
Viy=±(1%Serting+0.5%F·S)
d.供电电源：220V土2%，501Iz土1%；e。周国环境无阳光真射，无影响正常工作的机械振动及电磁场干扰。
4.3.2捡定用设备
4.3.2.1直流数字电压表（DVM）电压范围，0～士20V：
误差：±0.1%；
输入阻抗：≥10M0
参考型号：PZ8。
4.3.2.2直流电流表
电流范围：0~150mA；
误差等级：0.5级；
参考型号：3020数字多用表。
4.3.2.3标准电压源
TTTKAONKAca-
SJ20237-93
电压范圈：0~士20V：
误差;±0.1%;
参考型号：HP740B。
4.3.2.4直流稳压源
电压范圈：0~30V：
输出电流：1.5A：
参考型号：WY30。
4.3.2.5精密电阻箱
电阻值：100Mm：
误差;±0.1%;
参考型号：ZX58型电阻箱。
4.3.2.6精密电阻
电阻值:10M0.1M0.500k0,100kn,10ka,1kn:200n.1002,500
误差：±0.1%；
参考型号：EE1/410Mn.EE1/81Mn、500ka.100k0.10km1k0、2002、1002、500。
4.3.2.7电阻器
电阻值：8-22、200、360、750.820、560：误差±5%；
参考型号：RJ—0.25—8.2Q±5%；RX21-10—200±5%：RJ—1—362±5%,RJ--2—750±5%;RJ--2—828±5%;RJ1-5600±5%。4.3.2.8集成电路
技术要求：合格品：
型号:74LS05、74LS154.74LS160.T578,CD4001.H006。5详细要求
SJ20237—93
5. 1检定项目与检定方法
5.1.1外观及工作正常性检查
5.1.1.1GH3123型集成电路自动测试仪（以下简称受检仪器）应附有产品技术说明书.附件齐全。非首次检定时，应附有前次检定证书。
5.1.1.2受检仪器应无影前正常工作及正确读数的机械损伤和松动，键盘起落应灵活，文字、标志应清晰。5.1.1.3将受检仪器主机与显示器、打印机、校试盘连接好，打印机*工作\开关置“关”。接通CRT、打印机、主机电源、各电源指示灯亮，CRT显示被测器件系列\菜单”。键入\9\*9”，校试盘数码管显示\P\。复位、校试键盘P\字熄灭。5.1.1.4用“功能”、“连续”，“参数\模式规范溅量合格器件74LS05、74LS154、74LS160,T578、CD4001、H006，量结果显示\OK\(CD4001的输入电流、电源电流等微电流参数在连续\模式测量不合格.而参数模式测量合格磨正常现象）。5.1.1.5如果有些TTL电路（包括样片74LS05、74LS154、76LS160，T578)规范测量不合格，再按下述操作进行“自定义测量”，以排除环境干扰等因素的影响。如果“白定义测量”合格.该测试仪功能仍属正常，
复位-+输入DVT型号LAST-图图-国回NI-图2WEXTNEXT模式键
5.1.1.6打印机\工作”开关置\开”，按下“打印”键、应打印CRT显示的测量结果。“工作”开关置“关”（在技术指标检定过程中，打印机不必连接）。
复位。
5.1.2电压表准确度的检定
5.1.2.1按图1连接计量器具。
TTTKAONTKAca-
测试仪
SJ20237—93
第1脚
第12期
电压源
5.1.2.2若无其它规定，各检定点电压值应按照附录A（补充件）表A1 的规定。
5.1.2.3调节标准电压源，使其输出表A1所示的的第一个检定点电压值 0. 010V
5.1.2.4按下列顺序操作校准键盘：REST-EXT-REG
CRT将显示电压测量值,记为VM,并将其记入表A1中。5.1.2.5调节标准电压源，使其依次输出表A1中的其它检定点电压值，重复5.1.2.4条，直至各检定点测试完毕。5. 1. 2. 6将受检仪器复位。
5.1.2.7按(1)式计算绝对误差AVM。AVm-VmVmo .*
式中Vho——标准电压源输出电压。5.1.3电流表准确度的检定
5.1.3.1正电流检定
a.按图2连接计量器具：
测试仪
第1吃
第12脚1
鼓学用压表
SJ20237—93
b.各检定点电流值由(2)式决定。Vro
IMOERL
式中;Vro—
加压源输出电压（由DVM读数表示）；RL—标准电阻。
c.将图2中RL的A端与被测件插座第1脚断开.操作校试键盘：
回回·图·回--回图-国国
PURT-回-MO图@-PORT-@国-MUN
图-图-POR-图-×
d.按表A2依次输人各检定点六进制数XX，并在被测件插座第一脚与第12脚之间接上相应的标准电阻Rl。将相应的DVM读数记为Veu·并记入表A2中。
e. 将受检仪器复位。
f.将DVM正极脱开被測件插座第一脚,RL的A端与第1脚相连接。RL值应与表A2中各检定点的XX值相对应当RL≥1MA时应对R，及其连线、被测件插座进行严格的电磁屏蔽，否则会由于干扰而引入较大的测量误差。g.操作校试键盘：
REST·NEXT回-回国◆可-RG免费标准bzxz.net
将电流测量值（当Im为一3mA～3μA时，CRT显示的第2个心流与第 1 个电流的差值为电流测量值;当 1 为三3uA ~±150mA时，CRT显示的第2个电流值即为测量值）记入表A2中的IM栏内。
h.改变RL值和XX值重复下列操作，直到表A2中各检定点测完为止。
国-区-区--REG
i.将受检仪器复位。
TTTKAONTKAca-
5. 1. 3. 2负电流的检定
SJ20237—-93
a.按图3连接计量器具，
第12 .GND:
h.按（3)式计算各检定点电流值Imo。Vs
中中电中国
式中：Vs--DVM指示的直流稳压源输出电压；R--标准电阻。
稳压源
c，调节直流稳压源，使其输出（即DVM指示值）等丁表A3中第一个检定点电压值10.560V.并按图3接上相应阻值的电阻R.
d.操作校试键盘：
REST-NEXTREC
按照5.1.3.1g条的规定算出电流测量值，并记入表A3中的m栏内。
e.按照表A3中其余各检定点【最后一个检定点（Vs=6.996V、R:=500)除外的要求依次改变RL和Vs值·重复上述c条和d条步骤，再按区E，直至这些检定点测试完毕为止。f. 将受检仪器复位。
g.对于Vs=6.996V、R=500检定点，应按图4连接计量器10
具，DVM置“不接地”。
第1瓣
谢试校
SJ20237--93
数字电压表
第t2脚(GND)
操作校试键趣：
毯压源
国国国回R日国O图回
PORT国MON-图-ORT-国MON
-图R-回日
然后调节直流稳压源输出，使DVM指示6.996V，再复位。按照5.1.3.2d条进行电流测量。5.1.3.3按（4)式计算电流表的绝对误差4Ig。AM-IMImo.*..(4)
式中：1m-受检测量仪的电流测量值（示值）Imo——受检电流实际值·由(3)式算得。5.1.4压源准确度的检定
5.1.4.1按图5连接计量器具。
