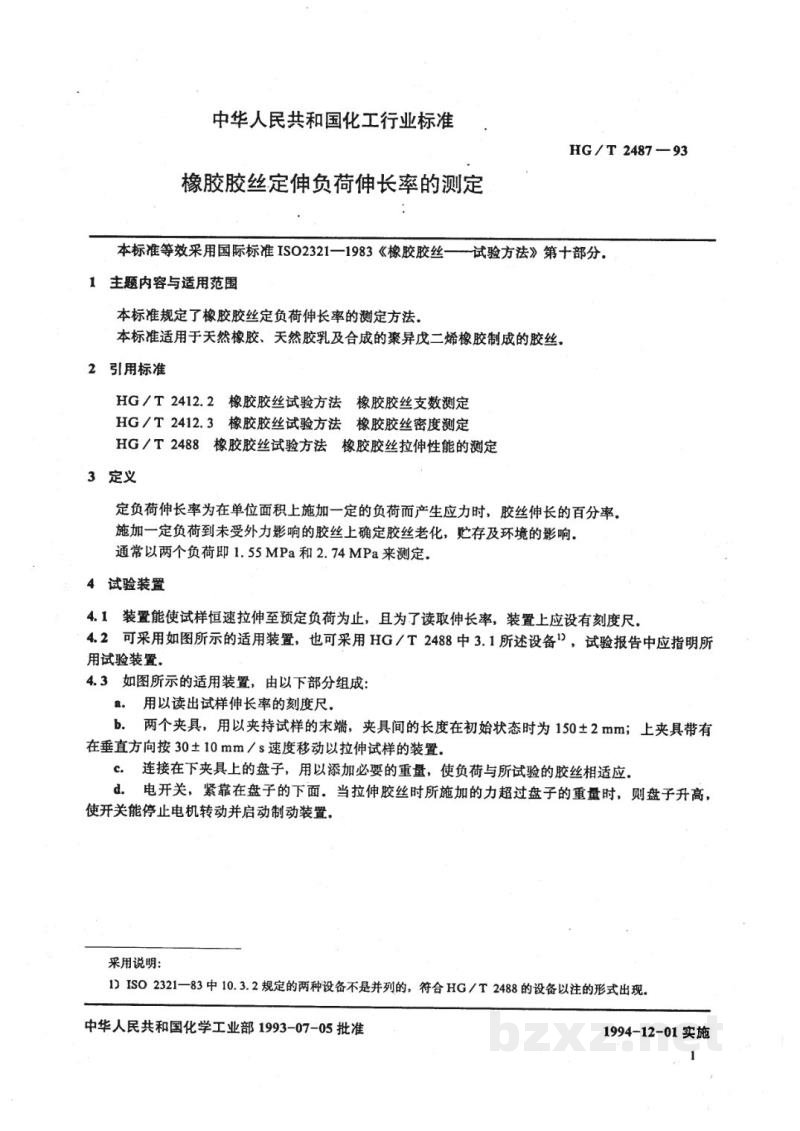

【化工标准】 橡胶胶丝定伸负荷伸长率的测定

橡胶胶丝定伸负荷伸长率的测定

HG/T 2487-93 中华人民共和国化工行业标准

本标准等效采用国际标准 ISO 2321—1983《橡胶胶丝——试验方法》第十部分。

1 主题内容与适用范围

本标准规定了橡胶胶丝定负荷伸长率的测定方法。

本标准适用于天然橡胶、天然胶乳及合成的聚异戊二烯橡胶制成的胶丝。

2 引用标准

• HG/T 2412.2 橡胶胶丝试验方法 橡胶胶丝支数测定
• HG/T 2412.3 橡胶胶丝试验方法 橡胶胶丝密度测定
• HG/T 2488 橡胶胶丝试验方法 橡胶胶丝拉伸性能的测定

3 定义

定负荷伸长率为在单位面积上施加一定的负荷而产生应力时，胶丝伸长的百分率。

施加一定负荷到未受外力影响的胶丝上确定胶丝老化、贮存及环境的影响。

通常以两个负荷即 1.55 MPa 和 2.74 MPa 来测定。

4 试验装置

4.1 装置能使试样恒速拉伸至预定负荷为止，且为了读取伸长率，装置上应设有刻度尺。

4.2 可采用如图所示的适用装置，也可采用 HG/T 2488 中 3.1 所述设备¹⁾。试验报告中应指明所用试验装置。

4.3 如图所示的适用装置，由以下部分组成：

• a. 用以读出试样伸长率的刻度尺。
• b. 两个夹具，用以夹持试样的末端。夹具间的长度在初始状态时为 $150 \pm 2$ mm；上夹具带有在垂直方向按 $30 \pm 10$ mm/s速度移动以拉伸试样的装置。
• c. 连接在下夹具上的盘子，用以添加必要的重量，使负荷与所试验的胶丝相适应。

d. 电开关。紧靠在盘子的下面。当拉伸胶丝时所施加的力超过盘子的重量时，则盘子升高，使开关能停止电机转动并启动制动装置。

采用说明：

1) ISO 2321—83中 10.3.2规定的两种设备不是并列的，符合 HG/T 2488 的设备以注的形式出现。

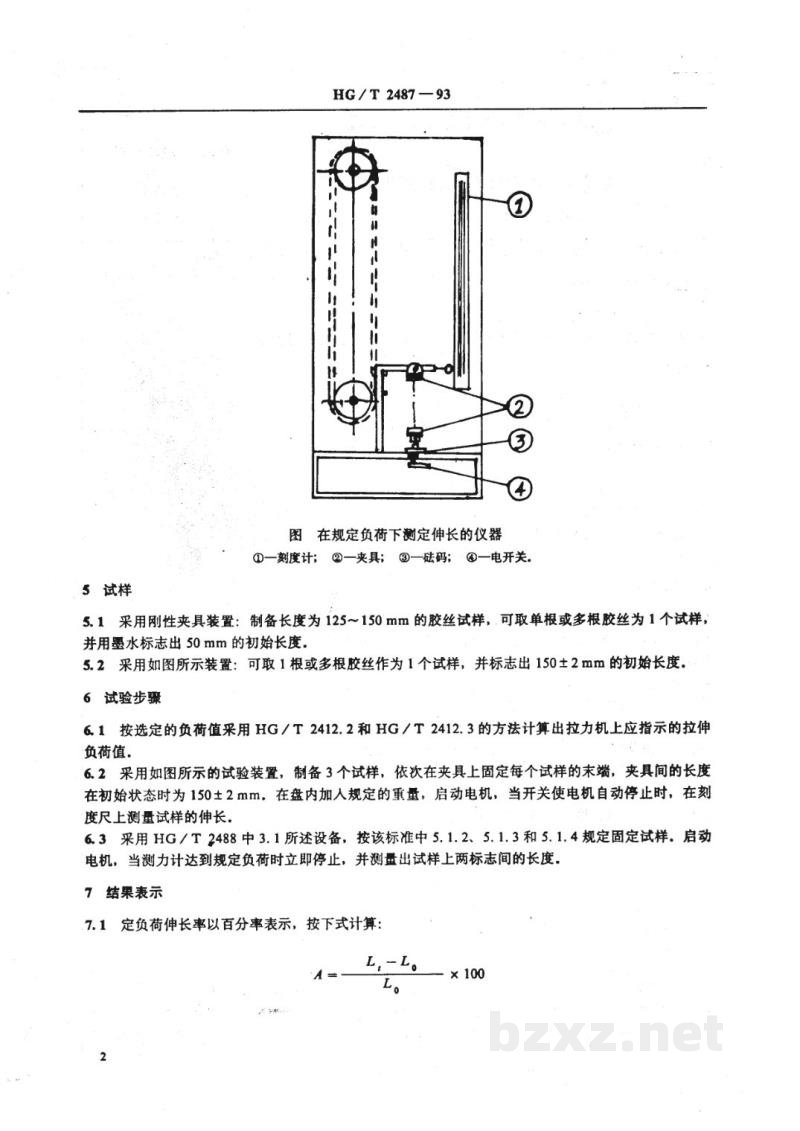

图 在规定负荷下测定伸长的仪器

①-刻度计； ②—夹具； ③—砝码； ④一电开关。

5 试样

5.1 采用刚性夹具装置：制备长度为 $125 \sim 150$ mm的胶丝试样，可取单根或多根胶丝为1个试样，并用墨水标志出 $50$ mm的初始长度。

5.2 采用如图所示装置：可取1根或多根胶丝作为1个试样，并标志出 $150 \pm 2$ mm的初始长度。

6 试验步骤

6.1 按选定的负荷值采用 HG/T 2412.2和 HG/T 2412.3的方法计算出拉力机上应指示的拉伸负荷值。

6.2 采用如图所示的试验装置，制备3个试样，依次在夹具上固定每个试样的末端，夹具间的长度在初始状态时为 $150 \pm 2$ mm。在盘内加入规定的重量，启动电机，当开关使电机自动停止时，在刻度尺上测量试样的伸长。

6.3 采用 HG/T 2488中3.1所述设备，按该标准中5.1.2、5.1.3和5.1.4规定固定试样。启动电机，当测力计达到规定负荷时立即停止，并测量出试样上两标志间的长度。

7 结果表示

7.1 定负荷伸长率以百分率表示，按下式计算：

$$ A = \frac{L_1 - L_0}{L_0} \times 100 $$

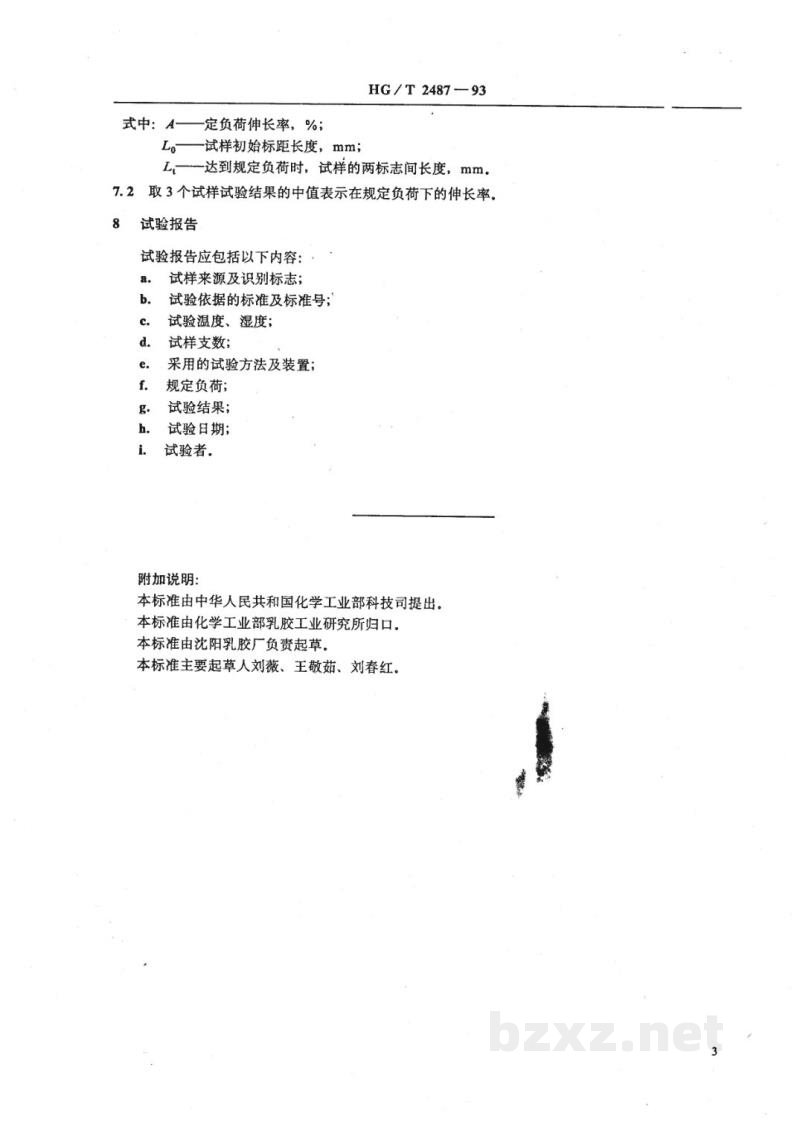

式中：A——定负荷伸长率，%；

L₀——试样初始标距长度，mm；

L_t——达到规定负荷时，试样的两标志间长度，mm。

7.2 取3个试样试验结果的中值表示在规定负荷下的伸长率。

8 试验报告

试验报告应包括以下内容：

• 试样来源及识别标志；
• 试验依据的标准及标准号；
• 试验温度、湿度；
• 试枝数；
• 采用的试验方法及装置；
• 规定负荷；
• 试验结果；
• 试验日期；
• 试验者。

附加说明：

本标准由中华人民共和国化学工业部科技司提出。

本标准由化学工业部乳胶工业研究所归口。

本标准由沈阳乳胶厂负责起草。

本标准主要起草人刘薇、王敏茹、刘春红。
