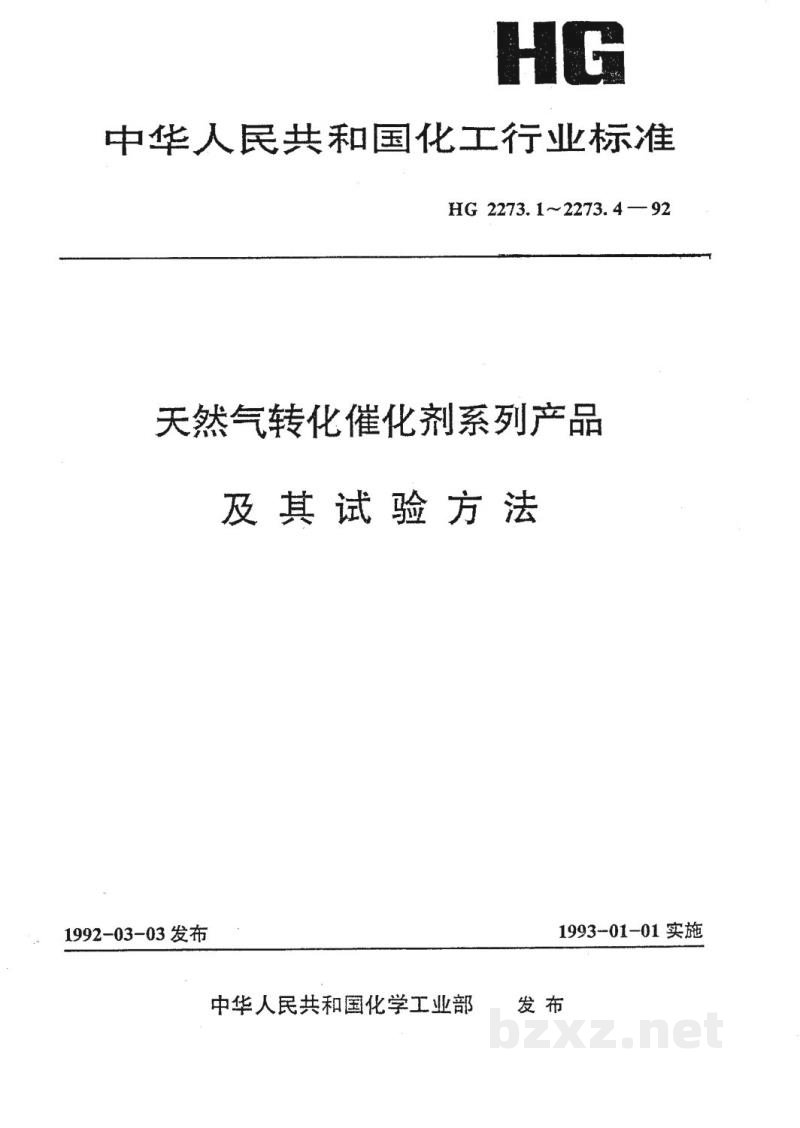

标准简介/下载中华人民共和国化工行业标准
HG 2273.1～2273.4—92
天然气转化催化剂系列产品
及其试验方法
1992-03-03 发布 1993-01-01 实施
中华人民共和国化学工业部 发 布

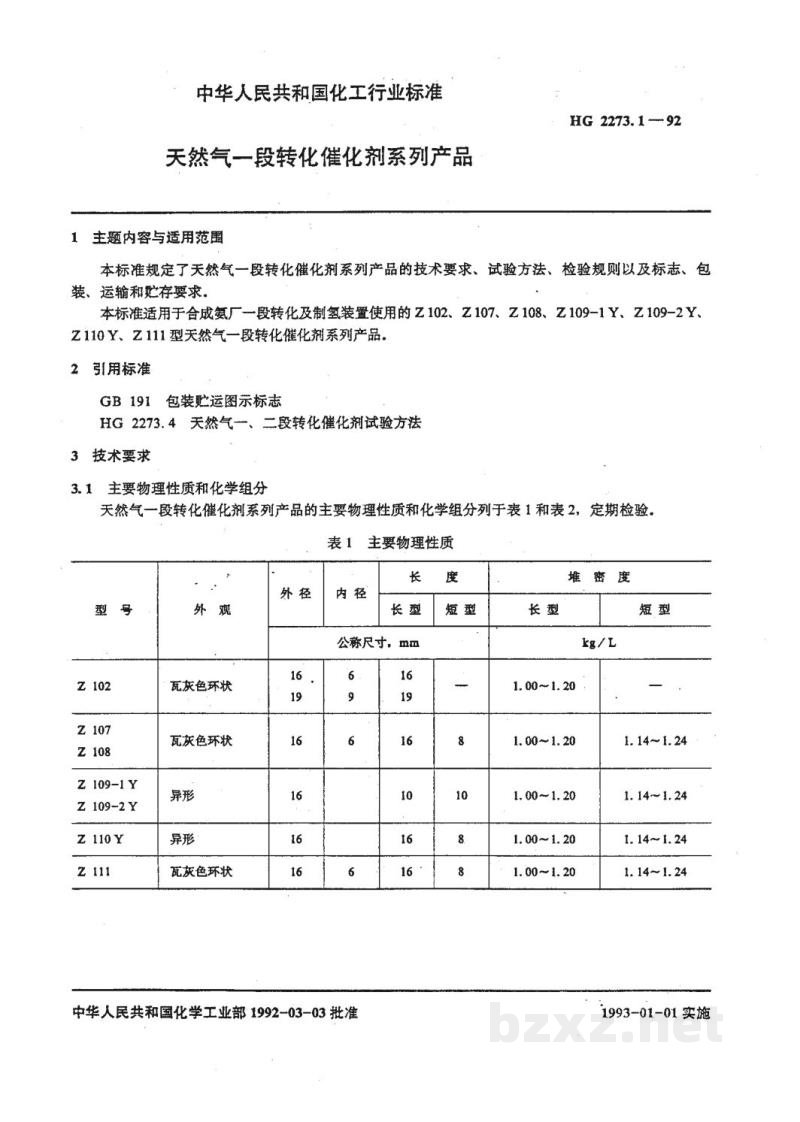

中华人民共和国化工行业标准
HG 2273.1—92
天然气一段转化催化剂系列产品
1 主题内容与适用范围
本标准规定了天然气一段转化催化剂系列产品的技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。
本标准适用于合成氨厂一段转化及制氢装置使用的 Z 102、Z 107、Z 108、Z 109-1 Y、Z 109-2 Y、Z 110 Y、Z 111 型天然气一段转化催化剂系列产品。
2 引用标准
GB 191 包装贮运图示标志
HG 2273.4 天然气一、二段转化催化剂试验方法
3 技术要求
3.1 主要物理性质和化学组分
天然气一段转化催化剂系列产品的主要物理性质和化学组分列于表 1 和表 2，定期检验。
表 1 主要物理性质
| 型号 | 外观 | 外径 | 内径 | 长度 | 堆密度 | ||
|---|---|---|---|---|---|---|---|
| 长型 | 短型 | 长型 | 短型 | ||||
| 公称尺寸，mm | kg/L | ||||||
| Z 102 | 瓦灰色环状 | 16 19 |
6 9 |
16 19 |
- | 1.00~1.20 | - |
| Z 107 Z 108 |
瓦灰色环状 | 16 | 6 | 16 | 8 | 1.00~1.20 | 1.14~1.24 |
| Z 109-1 Y Z 109-2 Y |
异形 | 16 | 10 | 10 | 1.00~1.20 | 1.14~1.24 | |
| Z 110 Y | 异形 | 16 | 16 | 8 | 1.00~1.20 | 1.14~1.24 | |
| Z 111 | 瓦灰色环状 | 16 | 6 | 16 | 8 | 1.00~1.20 | 1.14~1.24 |

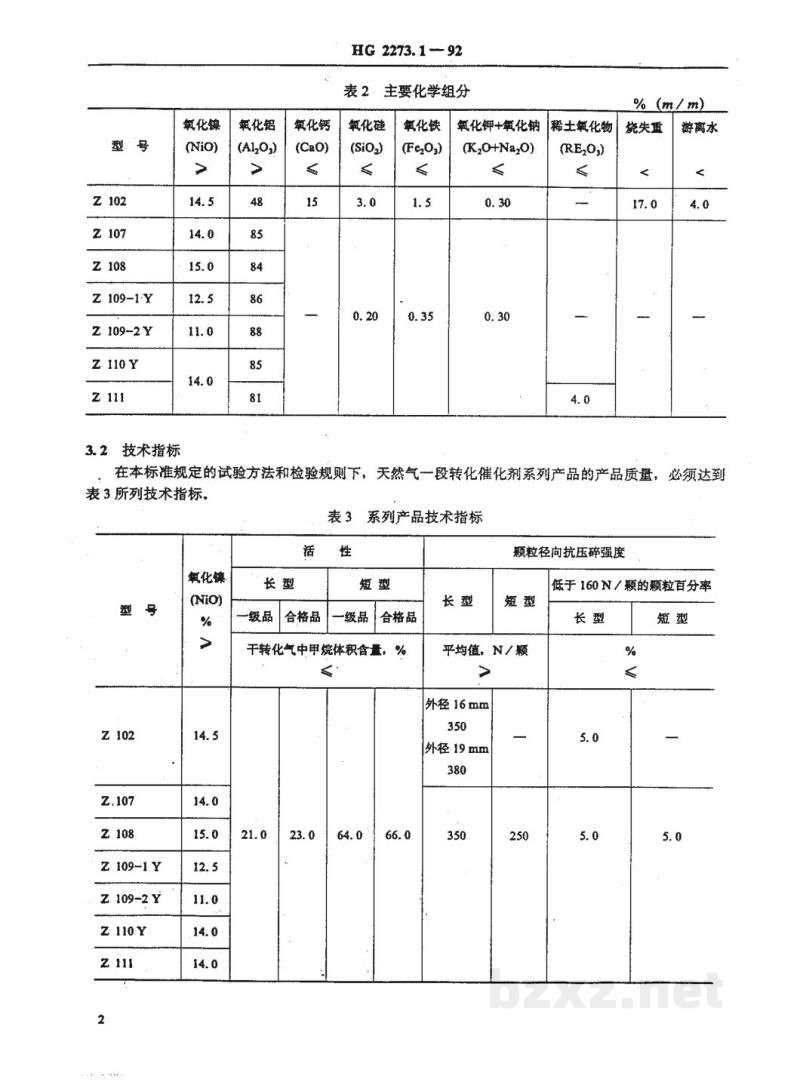

表 2 主要化学组分
% (m/m)
| 型号 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 氧化镍 (NiO) > |
氧化铝 (Al2O3) > |
氧化钙 (CaO) ≤ |
氧化硅 (SiO2) ≤ |
氧化铁 (Fe2O3) ≤ |
氧化钾+氧化钠 (K2O+Na2O) ≤ |
稀土氧化物 (RExOy) ≤ |
烧失量 < |
游离水 < |
|
| Z 102 | 14.5 | 48 | 15 | 3.0 | 1.5 | 0.30 | - | 17.0 | 4.0 |
| Z 107 | 14.0 | 85 | - | 0.20 | 0.35 | 0.30 | - | - | - |
| Z 108 | 15.0 | 84 | |||||||
| Z 109-1 Y | 12.5 | 86 | |||||||
| Z 109-2 Y | 11.0 | 88 | |||||||
| Z 110 Y | 14.0 | 85 | - | ||||||
| Z 111 | 81 | 4.0 | |||||||
3.2 技术指标
在本标准规定的试验方法和检验规则下，天然气一段转化催化剂系列产品的产品质量，必须达到表 3 所列技术指标。
表 3 系列产品技术指标
| 型号 | 活性 | 颗粒径向抗压碎强度 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 氧化镍 (NiO) % > |
长型 | 短型 | 长型 | 短型 | 低于 160 N / 颗的颗粒百分率 | |||||
| 一级品 | 合格品 | 一级品 | 合格品 | 长型 | 短型 | |||||
| 干转化气中甲烷体积含量，% ≤ |
平均值, N / 颗 > |
% ≤ |
||||||||
| Z 102 | 14.5 | 21.0 | 23.0 | 64.0 | 66.0 | 外径 16 mm 350 外径 19 mm 380 |
- | 5.0 | - | |
| Z 107 | 14.0 | 350 | 250 | 5.0 | 5.0 | |||||
| Z 108 | 15.0 | |||||||||
| Z 109-1 Y | 12.5 | |||||||||
| Z 109-2 Y | 11.0 | |||||||||
| Z 110 Y | 14.0 | |||||||||
| Z 111 | 14.0 | |||||||||
