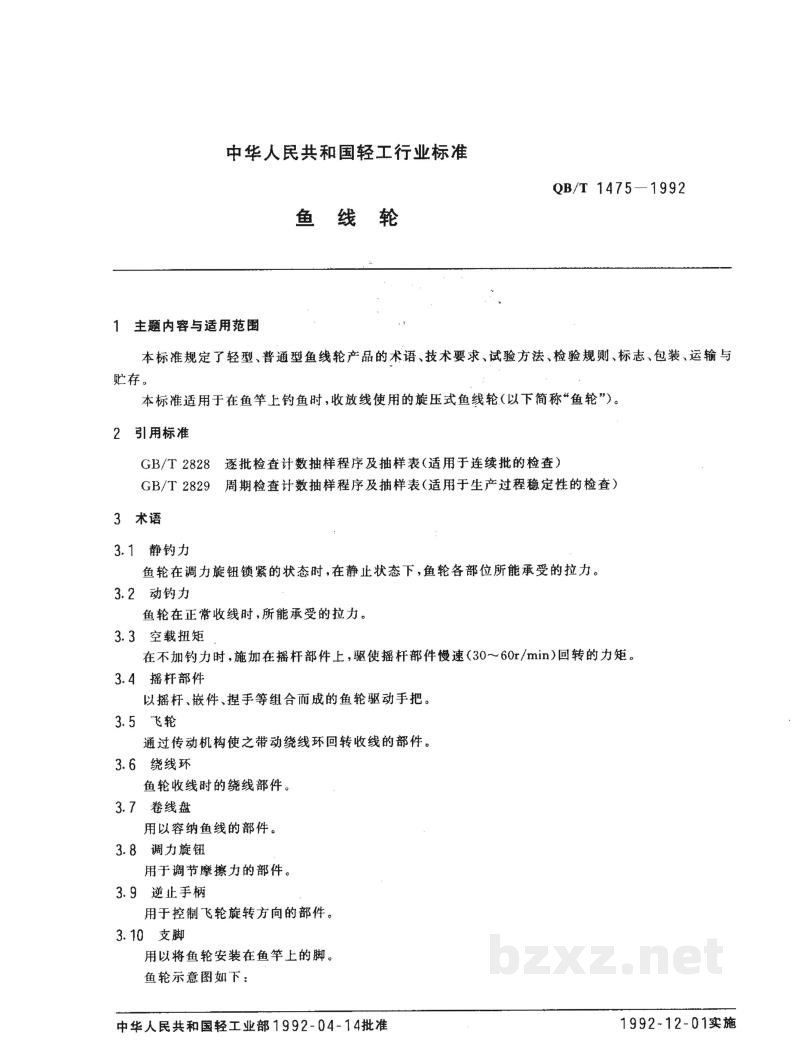

中华人民共和国轻工行业标准QB/T 1475—1992
鱼线轮1 主题内容与适用范围本标准规定了轻型、普通型鱼线轮产品的术语、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于在鱼竿上钓鱼时，收放线使用的旋压式鱼线轮（以下简称“鱼轮”）。
2 引用标准GB/T 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB/T 2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
3 术语3.1 静钓力鱼轮在调力旋钮锁紧的状态时，在静止状态下，鱼轮各部位所能承受的拉力。
3.2 动钓力鱼轮在正常收线时，所能承受的拉力。
3.3 空载扭矩在不加钓力时，施加在摇杆部件上，驱使摇杆部件慢速(30～60r/min)回转的力矩。
3.4 摇杆部件以摇杆、嵌件、捏手等组合而成的鱼轮驱动手把。
3.5 飞轮通过传动机构使之带动绕线环回转收线的部件。
3.6 绕线环鱼轮收线时的绕线部件。
3.7 卷线盘用以容纳鱼线的部件。
3.8 调力旋钮用于调节摩擦力的部件。
3.9 逆止手柄用于控制飞轮旋转方向的部件。
3.10 支脚用以将鱼轮安装在鱼竿上的脚。

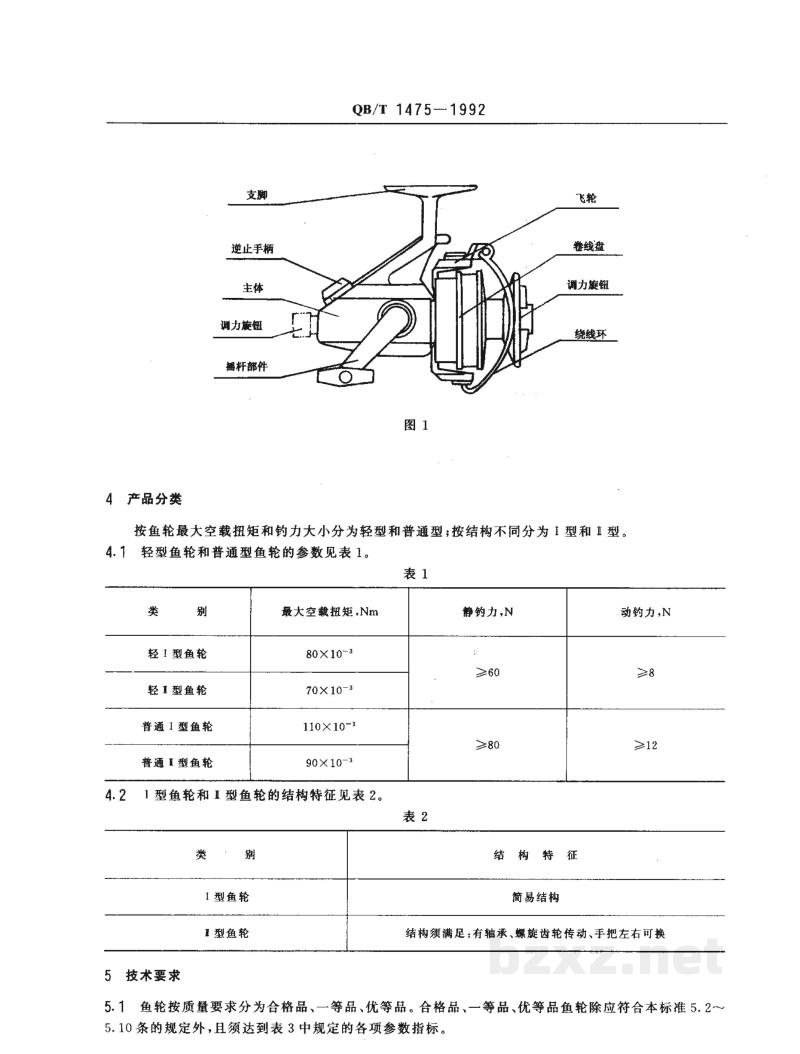

鱼轮示意图如下：

类别	最大空载扭矩,Nm	静钓力,N	动钓力,N
轻Ⅰ型鱼轮	80×10^-3	≥60	≥8
轻Ⅱ型鱼轮	70×10^-3
普通Ⅰ型鱼轮	110×10^-3	≥80	≥12
普通Ⅱ型鱼轮	90×10^-3

类别	结构特征
Ⅰ型鱼轮	简易结构
Ⅱ型鱼轮	结构须满足：有轴承、螺旋齿轮传动、手把左右可换

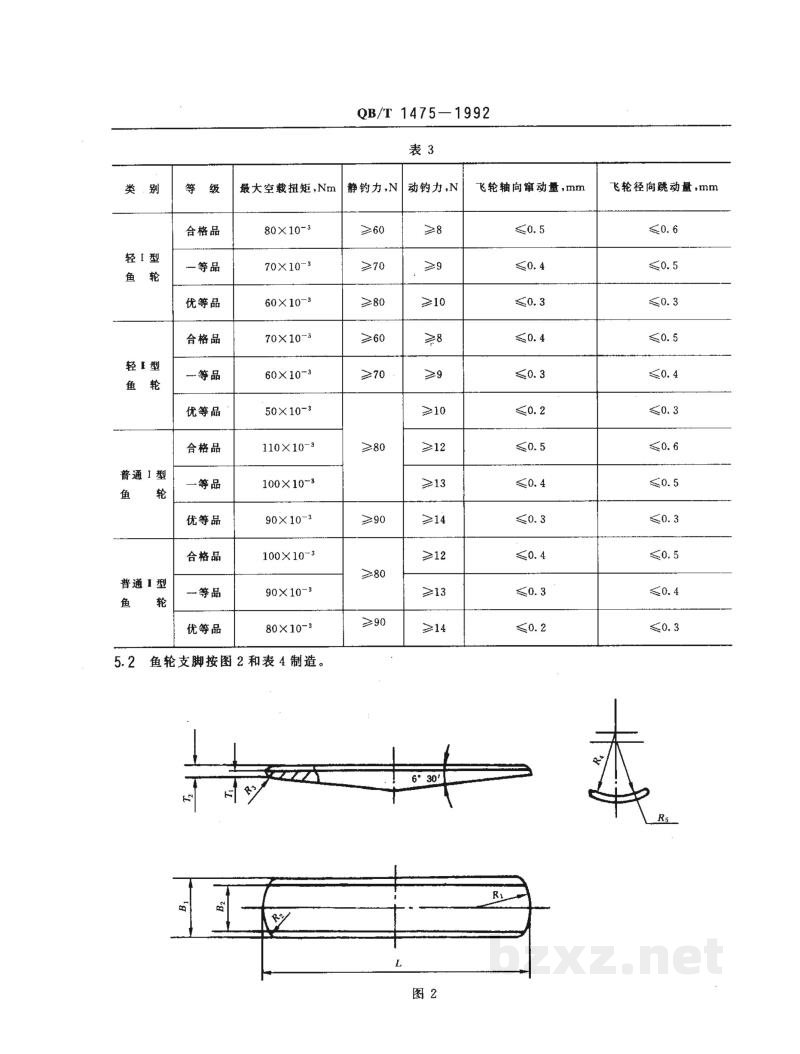

类别	等级	最大空载扭矩,Nm	静钓力,N	动钓力,N	飞轮轴向窜动量,mm	飞轮径向跳动量,mm
轻Ⅰ型鱼轮	合格品	$80 \times 10^{-3}$	$\geqslant 60$	$\geqslant 8$	$\leqslant 0.5$	$\leqslant 0.6$
一等品	$70 \times 10^{-3}$	$\geqslant 70$	$\geqslant 9$	$\leqslant 0.4$	$\leqslant 0.5$
优等品	$60 \times 10^{-3}$	$\geqslant 80$	$\geqslant 10$	$\leqslant 0.3$	$\leqslant 0.3$
轻Ⅱ型鱼轮	合格品	$70 \times 10^{-3}$	$\geqslant 60$	$\geqslant 8$	$\leqslant 0.4$	$\leqslant 0.5$
一等品	$60 \times 10^{-3}$	$\geqslant 70$	$\geqslant 9$	$\leqslant 0.3$	$\leqslant 0.4$
优等品	$50 \times 10^{-3}$ $90 \times 10^{-3}$	$\geqslant 80$	$\geqslant 10$	$\leqslant 0.2$	$\leqslant 0.3$
普通Ⅰ型鱼轮	合格品	$110 \times 10^{-3}$	$\geqslant 80$	$\geqslant 12$	$\leqslant 0.5$	$\leqslant 0.6$
一等品	$100 \times 10^{-3}$ $90 \times 10^{-3}$	$\geqslant 80$	$\geqslant 13$	$\leqslant 0.4$	$\leqslant 0.5$
优等品	$\geqslant 90$	$\geqslant 14$	$\leqslant 0.3$	$\leqslant 0.3$
普通Ⅱ型鱼轮	合格品	$100 \times 10^{-3}$		$\geqslant 12$	$\leqslant 0.4$	$\leqslant 0.5$
一等品	$90 \times 10^{-3}$ $80 \times 10^{-3}$	$\geqslant 80$	$\geqslant 13$	$\leqslant 0.3$	$\leqslant 0.4$
优等品	$\geqslant 90$	$\geqslant 14$	$\leqslant 0.2$	$\leqslant 0.3$

小提示：此标准内容仅为识别内容，不保证准确与完整度,若需要完整标准请到下方自行免费下载完整标准文档。解压密码 www.bzxz.net
