【化工标准】 工业硅溶胶

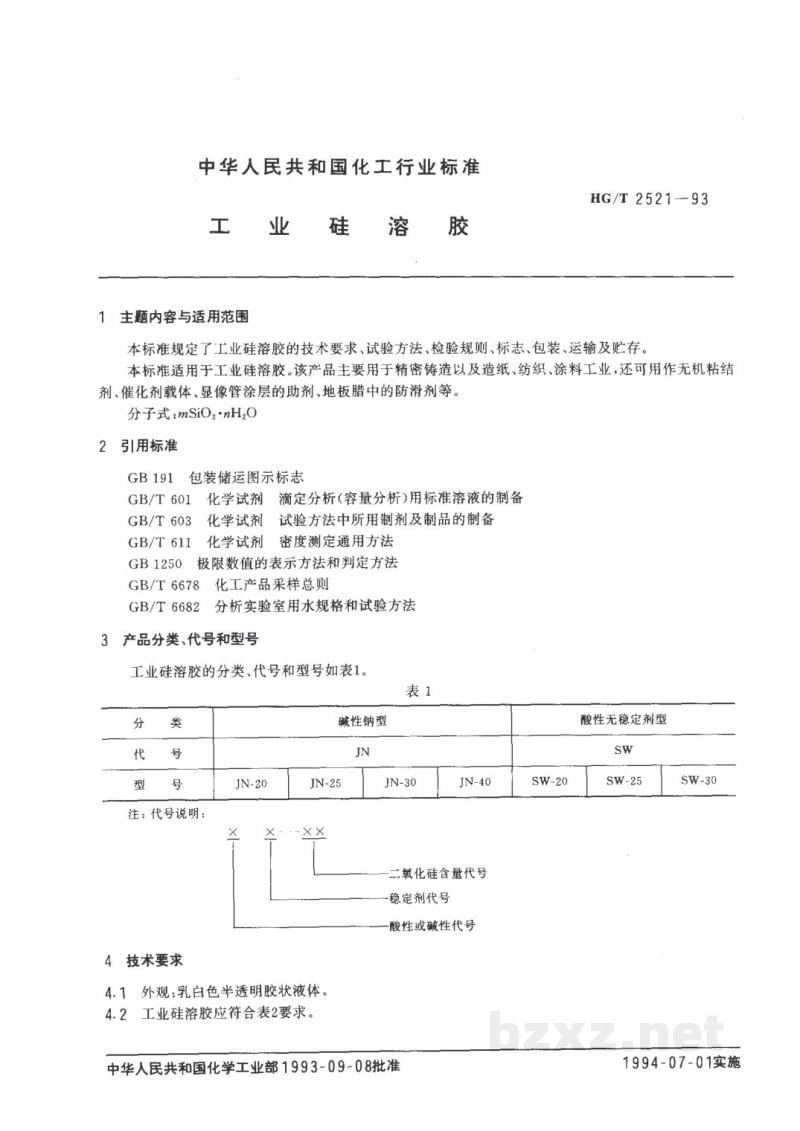

中华人民共和国化工行业标准

HG/T 2521—93

工业硅溶胶

1 主题内容与适用范围

本标准规定了工业硅溶胶的技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于工业硅溶胶。该产品主要用于精密铸造以及造纸、纺织、涂料工业，还可用作无机粘结剂、催化剂载体、显像管涂层的助剂、地板腊中的防滑剂等。

分子式：mSiO₂·nH₂O

2 引用标准

• GB 191 包装储运图示标志
• GB/T 601 化学试剂 滴定分析(容量分析)用标准溶液的制备
• GB/T 603 化学试剂 试验方法中所用制剂及制品的制备
• GB/T 611 化学试剂 密度测定通用方法
• GB 1250 极限数值的表示方法和判定方法
• GB/T 6678 化工产品采样总则
• GB/T 6682 分析实验室用水规格和试验方法

3 产品分类、代号和型号

工业硅溶胶的分类、代号和型号如表1。

表 1

注：代号说明：

4 技术要求

4.1 外观：乳白色半透明胶状液体。

4.2 工业硅溶胶应符合表2要求。

HG/T 2521-93

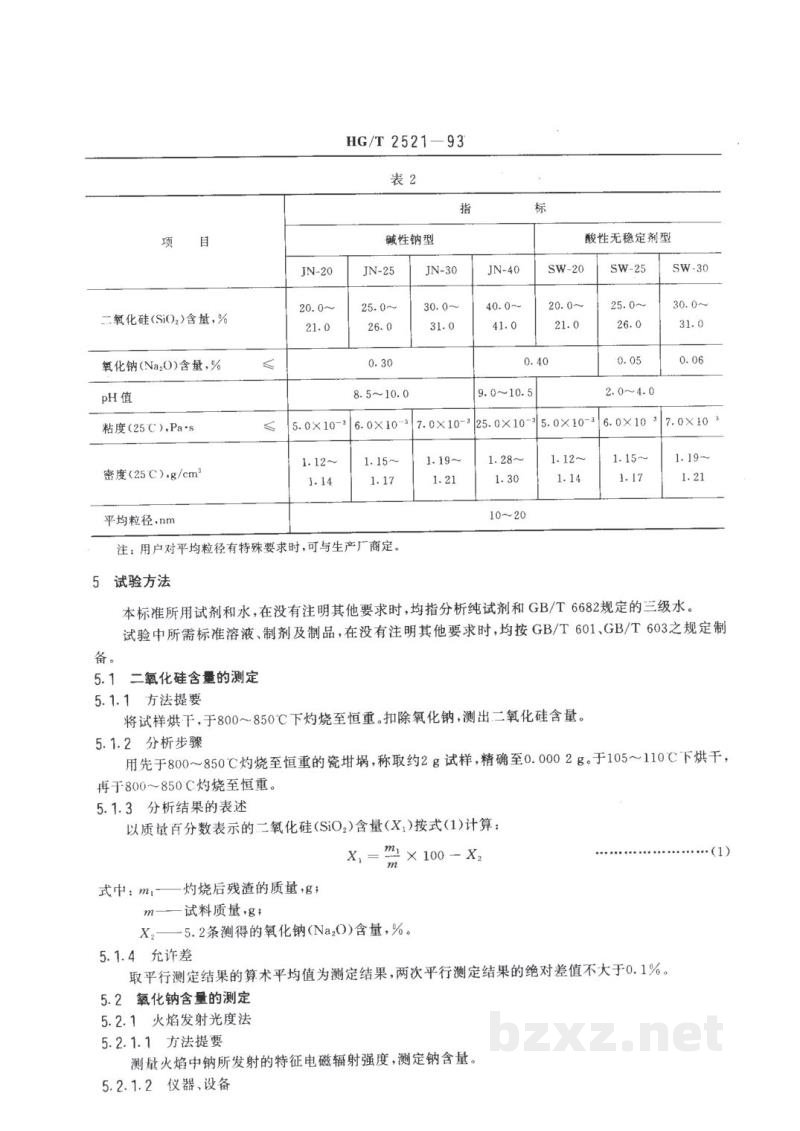

表 2

注：用户对平均粒径有特殊要求时，可与生产厂商定。

5 试验方法

本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和 GB/T 6682规定的三级水。
试验中所需标准溶液、制剂及制品，在没有注明其他要求时，均按 GB/T 601,GB/T 603之规定制备。

5.1 二氧化硅含量的测定

5.1.1 方法提要

将试样烘干，于800~850℃下灼烧至恒重。扣除氧化钠，测出二氧化硅含量。

5.1.2 分析步骤

用先于800~850℃灼烧至恒重的瓷坩埚，称取约2 g试样，精确至0.000 2 g。于105~110℃下烘干，再于800~850℃灼烧至恒重。

5.1.3 分析结果的表述

以质量百分数表示的二氧化硅(SiO₂)含量(X₁)按式(1)计算：

X₁ = \frac{m_1}{m} \times 100 - X₂ ………………(1)

式中：m₁——灼烧后残渣的质量, g；
m——试样质量, g；
X₂——5.2条测得的氧化钠(Na₂O)含量，%。

5.1.4 允许差

取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.1%。

5.2 氧化钠含量的测定

5.2.1 火焰发射光度法

5.2.1.1 方法提要
测量火焰中钠所发射的特征电磁辐射强度，测定钠含量。

5.2.1.2 仪器、设备

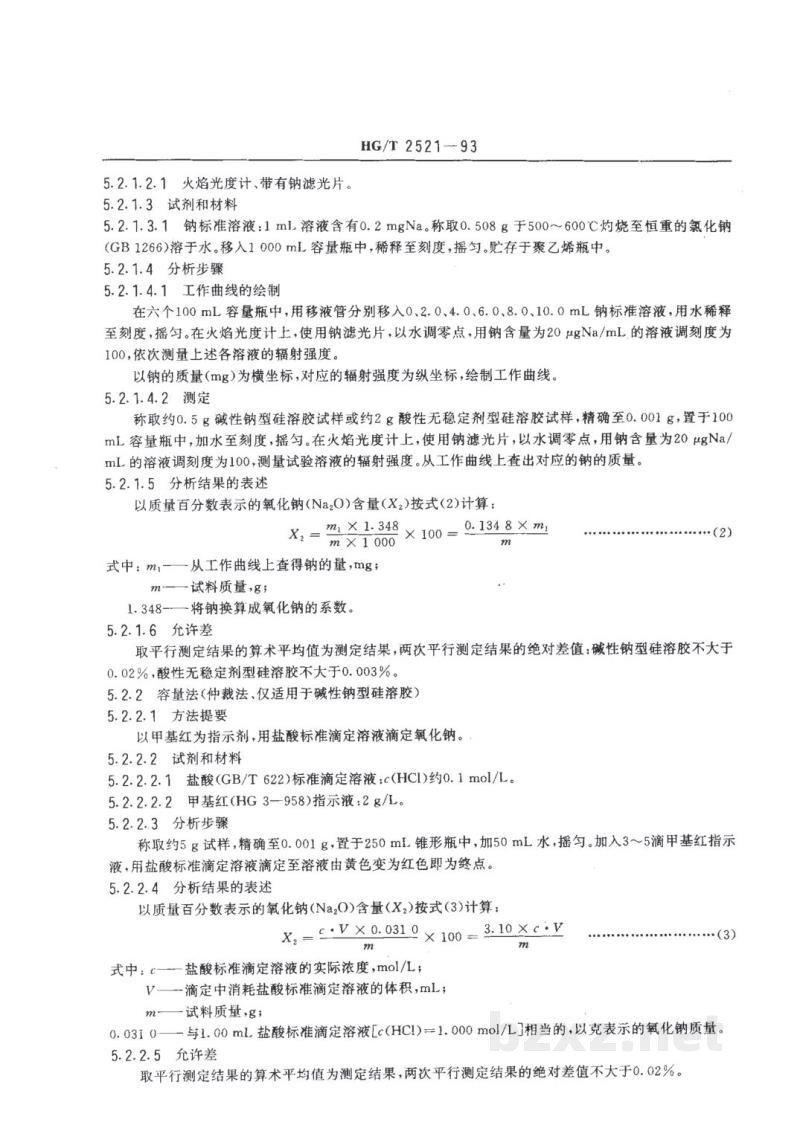

5.2.1.2.1 火焰光度计、带有钠滤光片。

5.2.1.3 试剂和材料

5.2.1.3.1 钠标准溶液：$1 \text{ mL}$ 溶液含有 $0.2 \text{ mg Na}$。称取 $0.508 \text{ g}$ 于 $500 \sim 600^{\circ}\text{C}$ 灼烧至恒重的氯化钠 (GB 1266) 溶于水。移入 $1\,000 \text{ mL}$ 容量瓶中，稀释至刻度，摇匀，贮存于聚乙烯瓶中。

5.2.1.4 分析步骤

5.2.1.4.1 工作曲线的绘制

在六个 $100 \text{ mL}$ 容量瓶中，用移液管分别移入 $0, 2, 0.4, 0.6, 0.8, 10.0 \text{ mL}$ 钠标准溶液，用水稀释至刻度，摇匀。在火焰光度计上，使用钠滤光片，以水调零点，用钠含量为 $20 \mu\text{g Na/mL}$ 的溶液调剂刻度为 $100$，依次测量上述各溶液的辐射强度。

以钠的质量($\text{mg}$)为横坐标，对应的辐射强度为纵坐标，绘制工作曲线。

5.2.1.4.2 测定

称取约 $0.5 \text{ g}$ 碱性钠型硅溶胶试样或约 $2 \text{ g}$ 酸性无稳定剂型硅溶胶试样，精确至 $0.001 \text{ g}$，置于 $100 \text{ mL}$ 容量瓶中，加水至刻度，摇匀。在火焰光度计上，使用钠滤光片，以水调零点，用钠含量为 $20 \mu\text{g Na/mL}$ 的溶液调剂刻度为 $100$，测量试验溶液的辐射强度，从工作曲线上查出对应的钠的质量。

5.2.1.5 分析结果的表述

以质量百分数表示的氧化钠 ($\text{Na}_2\text{O}$)含量($X_1$)按式(2)计算：

$X_1 = \frac{m_1 \times 1.348}{m \times 1000} \times 100 = \frac{0.134\,8 \times m_1}{m}$ ....................................(2)

式中：$m_1$——从工作曲线上查得钠的量，$\text{mg}$；
$m$——试料质量，$\text{g}$；
$1.348$——将钠换算成氧化钠的系数。

5.2.1.6 允许差

取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值：碱性钠型硅溶胶不大于 $0.02\%$，酸性无稳定剂型硅溶胶不大于 $0.003\%$。

5.2.2 容量法(仲裁法、仅适用于碱性钠型硅溶胶)

5.2.2.1 方法提要

以甲基红为指示剂，用盐酸标准滴定溶液滴定氧化钠。

5.2.2.2 试剂和材料

5.2.2.2.1 盐酸(GB/T 622)标准滴定溶液：$c(\text{HCl})$约 $0.1 \text{ mol/L}$。

5.2.2.2.2 甲基红(HG 3-958)指示液：$2 \text{ g/L}$。

5.2.2.3 分析步骤

称取约 $5 \text{ g}$ 试样，精确至 $0.001 \text{ g}$，置于 $250 \text{ mL}$ 锥形瓶中，加 $50 \text{ mL}$ 水，摇匀。加入 $3\sim5$滴甲基红指示液，用盐酸标准滴定溶液滴定至溶液由黄色变为红色即为终点。

5.2.2.4 分析结果的表述

以质量百分数表示的氧化钠 ($\text{Na}_2\text{O}$)含量($X_2$)按式(3)计算：

$X_2 = \frac{c \cdot V \times 0.031\,0}{m} \times 100 = \frac{3.10 \times c \cdot V}{m}$ ....................................(3)

式中：$c$——盐酸标准滴定溶液的实际浓度，$\text{mol/L}$；
$V$——滴定中消耗盐酸标准滴定溶液的体积，$\text{mL}$；
$m$——试料质量，$\text{g}$；
$0.031\,0$——与 $1.00 \text{ mL}$ 盐酸标准滴定溶液[$c(\text{HCl})=1.000 \text{ mol/L}$]相当的、以克表示的氧化钠质量。

5.2.2.5 允许差

取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于 $0.02\%$。
