【化工标准】 搪玻璃手孔 平盖手孔

搪玻璃手孔 平盖手孔

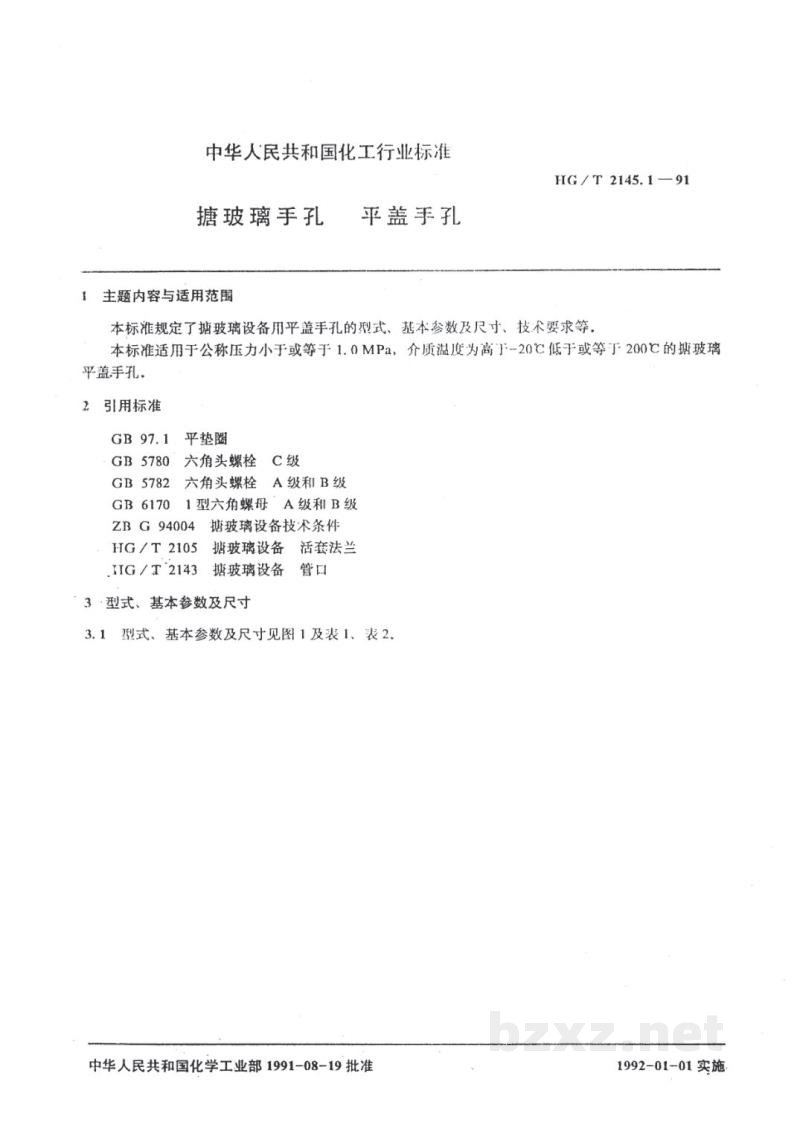

中华人民共和国化工行业标准 HG/T 2145.1-91

1 主题内容与适用范围

本标准规定了搪玻璃设备用平盖手孔的型式、基本参数及尺寸、技术要求等。

本标准适用于公称压力小于或等于 $1.0 \text{ MPa}$，介质温度为高于$-20^\circ\text{C}$低于或等于$200^\circ\text{C}$的搪玻璃平盖手孔。

2 引用标准

GB 97.1 平垫圈

GB 5780 六角头螺栓 C级

GB 5782 六角头螺栓 A级和B级

GB 6170 1型六角螺母 A级和B级

ZB G 94004 搪玻璃设备技术条件

HG/T 2105 搪玻璃设备 活套法兰

HG/T 2143 搪玻璃设备 管口

3 型式、基本参数及尺寸

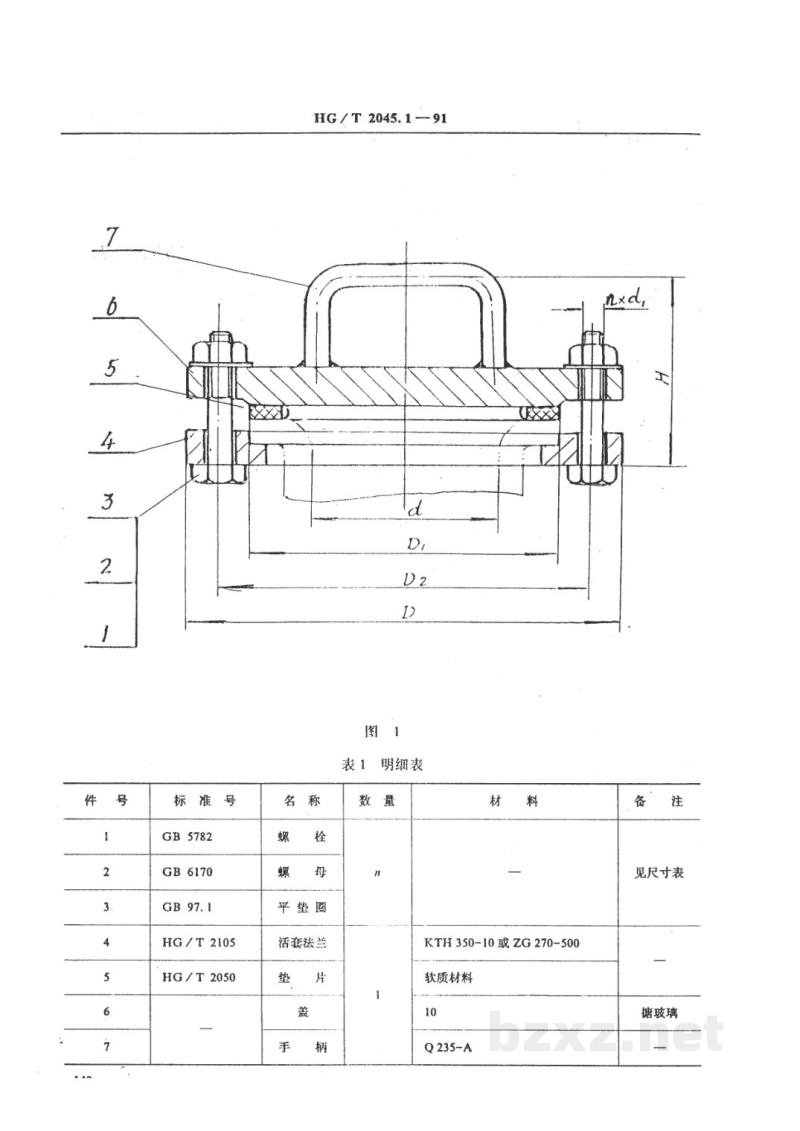

3.1 型式、基本参数及尺寸见图1及表1、表2。

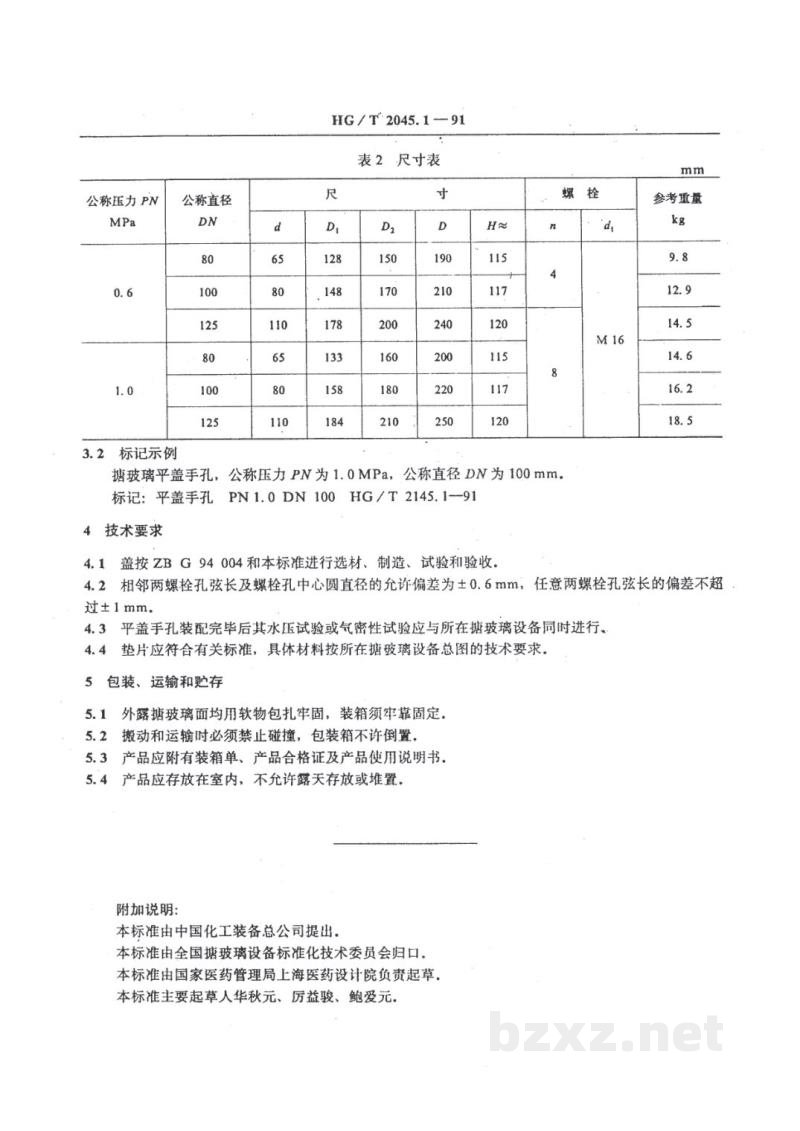

表 2 尺寸表

mm

3.2 标记示例

搪玻璃平盖手孔，公称压力 $PN$ 为 1.0 MPa，公称直径 $DN$ 为 100 mm。

标记：平盖手孔 PN 1.0 DN 100 HG/T 2145.1—91

4 技术要求

4.1 盖按 ZB G 94 004 和本标准进行选材、制造、试验和验收。

4.2 相邻两螺栓孔弦长及螺栓孔中心圆直径的允许偏差为 $\pm 0.6$ mm，任意两螺栓孔弦长的偏差不超过 $\pm 1$ mm。

4.3 平盖手孔装配完毕后其水压试验或气密性试验应与所在搪玻璃设备同时进行。

4.4 垫片应符合有关标准，具体材料按所在搪玻璃设备总图的技术要求。

5 包装、运输和贮存

5.1 外露搪玻璃面均用软物包扎牢固，装箱须牢靠固定。

5.2 搬动和运输时必须禁止碰撞，包装箱不许倒置。

5.3 产品应附有装箱单、产品合格证及产品使用说明书。

5.4 产品应存放在室内，不允许露天存放或堆置。

附加说明：

本标准由中国化工装备总公司提出。

本标准由全国搪玻璃设备标准化技术委员会归口。

本标准由国家医药管理局上海医药设计院负责起草。

本标准主要起草人华秋元、厉益骏、鲍爱元。
