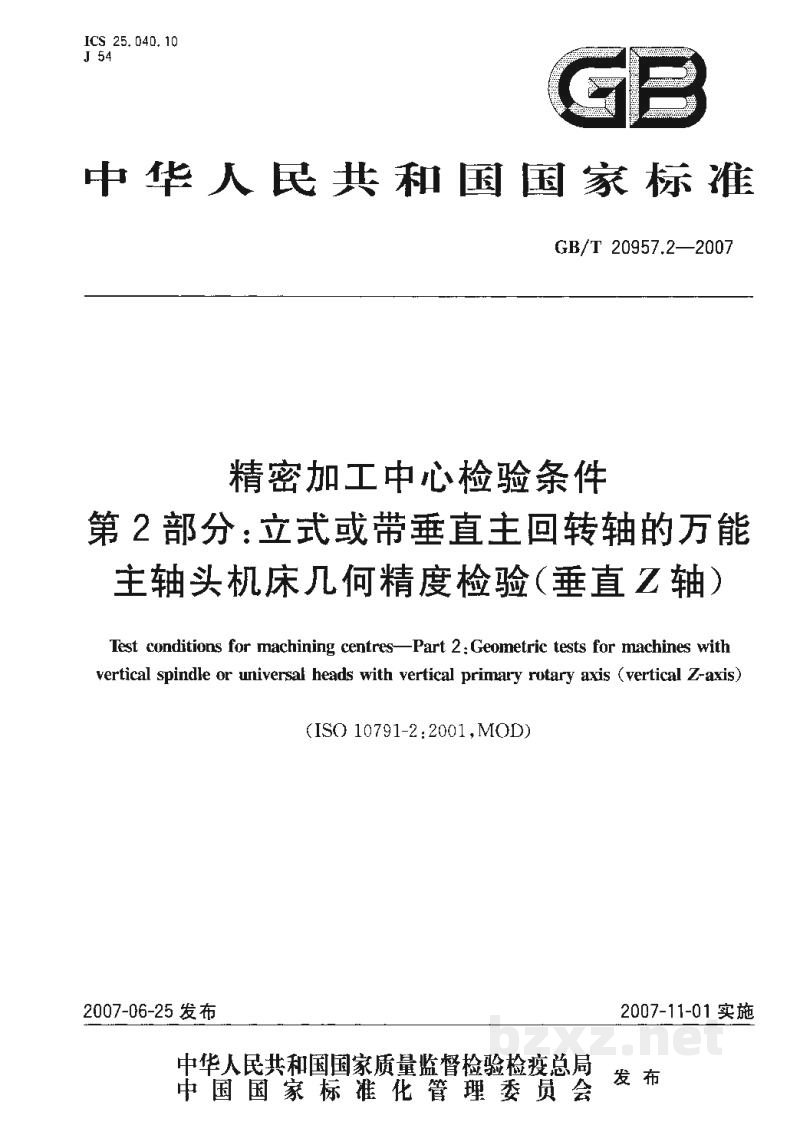

【国家标准】 精密加工中心检验条件　第2部分：立式或带垂直主回转轴的万能主轴头机床几何精度检验(垂直Z轴)

精密加工中心检验条件
第 2 部分：立式或带垂直主回转轴的万能
主轴头机床几何精度检验（垂直 Z 轴）

Test conditions for machining centres—Part 2: Geometric tests for machines with vertical spindle or universal heads with vertical primary rotary axis (vertical Z-axis)

(ISO 10791-2:2001，MOD)

目 次

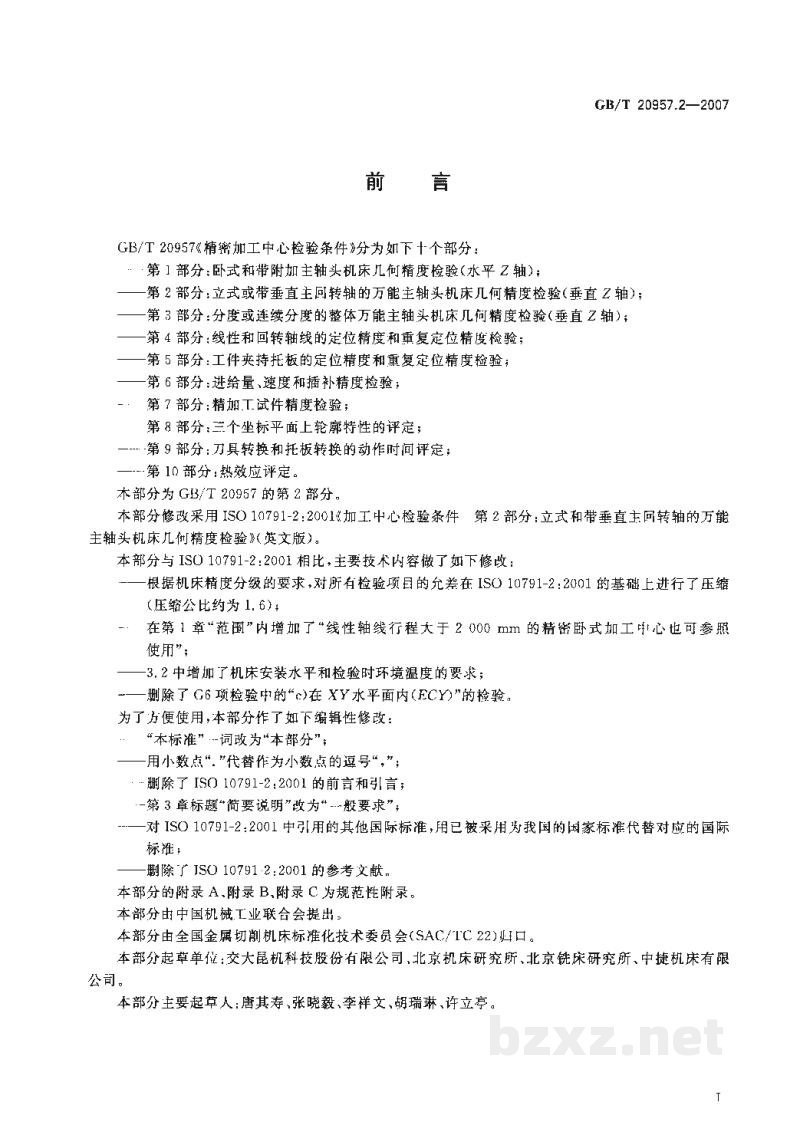

前 言

GB/T 20957《精密加工中心检验条件》分为如下十个部分：

• ——第1部分：卧式和带附加主轴头机床几何精度检验(水平Z轴)；
• ——第2部分：立式或带垂直主回转轴的万能主轴头机床几何精度检验(垂直Z轴)；
• ——第3部分：分度或连续分度的整体万能主轴头机床几何精度检验(垂直Z轴)；
• ——第4部分：线性和回转轴线的定位精度和重复定位精度检验；
• ——第5部分：工件夹持托板的定位精度和重复定位精度检验；
• ——第6部分：进给量、速度和插补精度检验；
• ——第7部分：精加工试件精度检验；
• ——第8部分：三个坐标平面上轮廓特性的评定；
• ——第9部分：刀具转换和托板转换的动作时间评定；
• ——第10部分：热效应评定。

本部分为GB/T 20957的第2部分。

本部分修改采用ISO 10791-2:2001《加工中心检验条件 第2部分：立式和带垂直主回转轴的万能主轴头机床几何精度检验》(英文版)。

本部分与ISO 10791-2:2001相比，主要技术内容做了如下修改：

• ——根据机床精度分级的要求，对所有检验项目的允差在ISO 10791-2:2001的基础上进行了压缩(压缩比约为1.6)；
• ——在第1章“范围”内增加了“线性轴线行程大于2 000 mm的精密卧式加工中心也可参照使用”；
• ——3.2中增加了机床安装水平和检验时环境温度的要求；
• ——删除了G6项检验中的“(e)在XY水平面内(ECY)”的检验。

为了方便使用，本部分作了如下编辑性修改：

• ——“本标准”一词改为“本部分”；
• ——用小数点“.”代替作为小数点的逗号“,”；
• ——删除了ISO 10791-2:2001的前言和引言；
• ——第3章标题“简要说明”改为“一般要求”；
• ——对ISO 10791-2:2001中引用的其他国际标准，用已被采用为我国的国家标准代替对应的国际标准；
• ——删除了ISO 10791-2:2001的参考文献。

本部分的附录A、附录B、附录C为规范性附录。

本部分由中国机械工业联合会提出。

本部分由全国金属切削机床标准化技术委员会(SAC/TC 22)归口。

本部分起草单位：交大昆机科技股份有限公司，北京机床研究所，北京铣床研究所、中捷机床有限公司。

本部分主要起草人：唐其寿、张晓毅、李祥文、胡瑞琳、许立亭。
