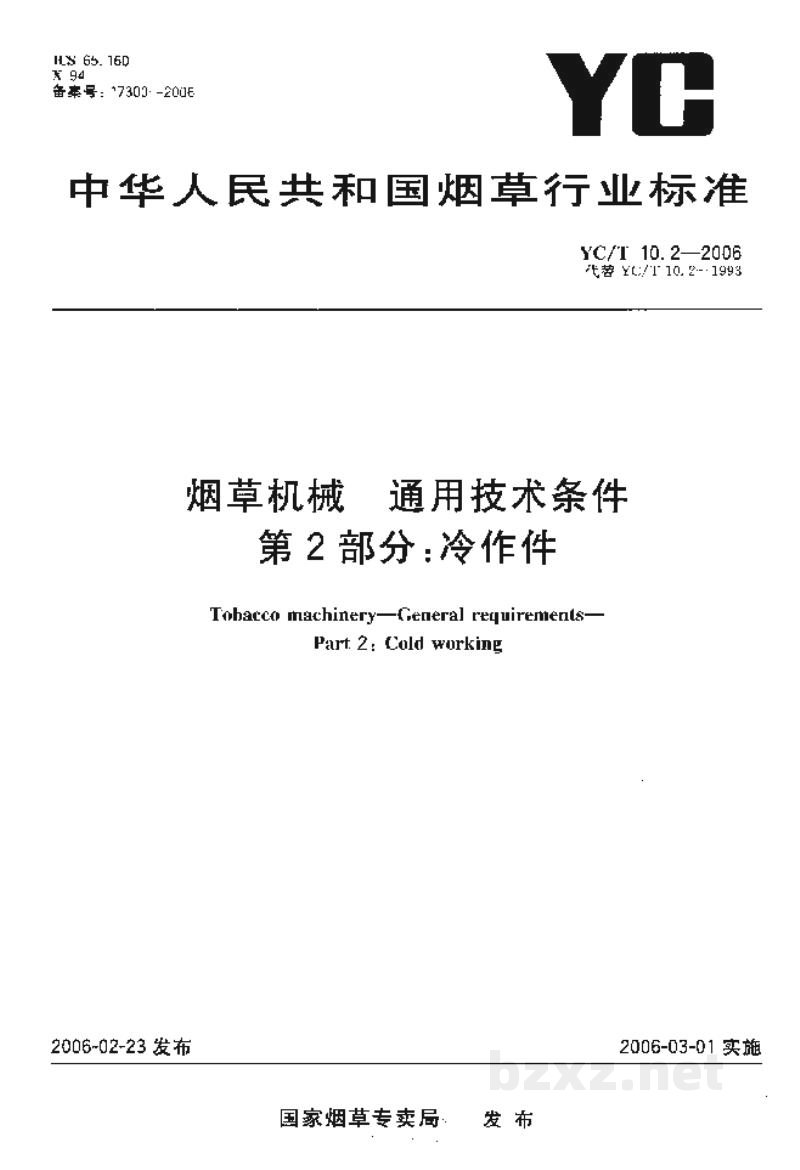

【烟草标准】 烟草机械　通用技术条件　第2部分：冷作件

中华人民共和国烟草行业标准

YC/T 10.2—2006
代替 YC/T 10.2—1993

烟草机械 通用技术条件
第 2 部分：冷作件

Tobacco machinery-General requirements-
Part 2: Cold working

2006-02-23 发布 2006-03-01 实施

国家烟草专卖局发 布

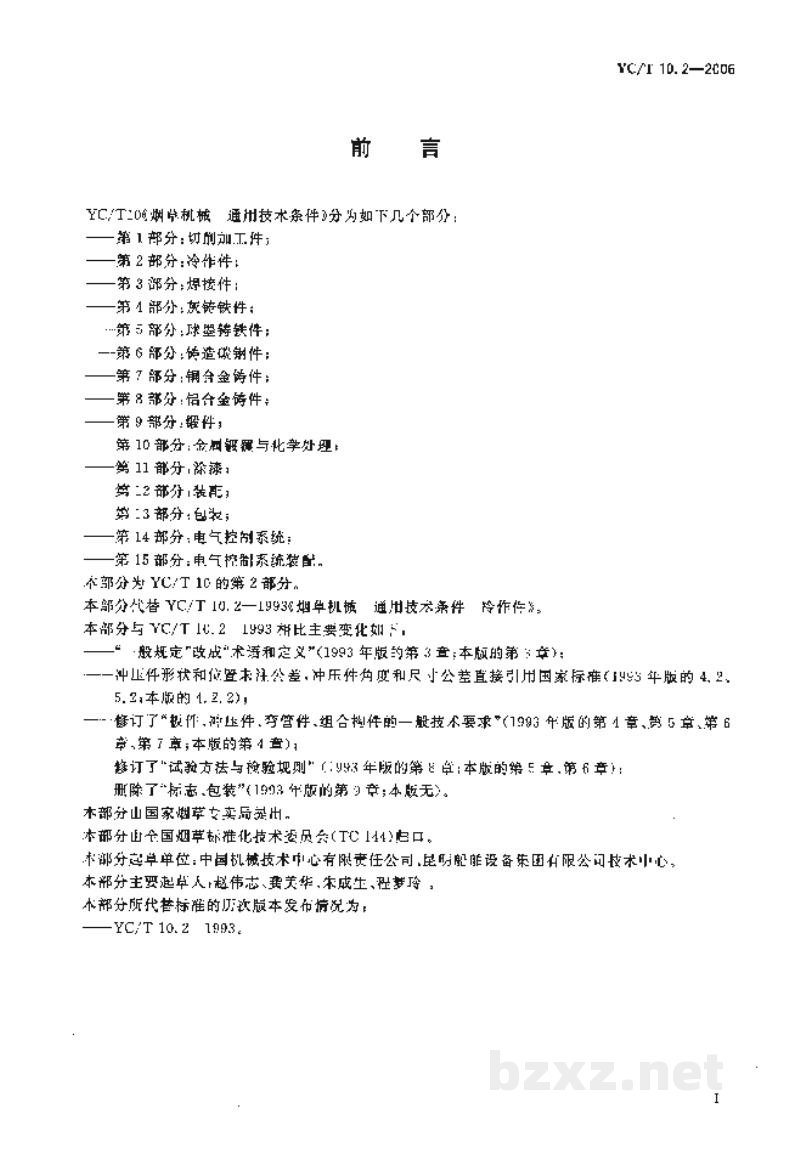

前言

YC/T 10.2—2006

《烟草机械通用技术条件》分为如下几个部分：

• 第 1 部分：切削加工件；
• 第 2 部分：冷作件；
• 第 3 部分：焊接件；
• 第 4 部分：灰铸铁件；
• 第 5 部分：球墨铸铁件；
• 第 6 部分：铸造成钢件；
• 第 7 部分：铜合金铸件；
• 第 8 部分：铝合金铸件；
• 第 9 部分：锻件；
• 第 10 部分：金属镀覆与化学处理；
• 第 11 部分：涂漆；
• 第 12 部分：装配；
• 第 13 部分：包装；
• 第 14 部分：电气控制系统；
• 第 15 部分：电气控制系统装配。

本部分为 YC/T 10 的第 2 部分。

本部分代替 YC/T 10.2—1993《烟草机械通用技术条件冷作件》。

本部分与 YC/T 10.2-1993 相比主要变化如下：

• "一般规定"改成"术语和定义"（1993 年版的第 3 章；本版的第 3 章）。
• 冲压件形状和位置未注公差、冲压件角度和尺寸公差直接引用国家标准（1993 年版的 4.2、5.2；本版的 4.2、5.2）。
• "修订了"锻件、冲压件、弯管件、组合构件的一般技术要求"（1993 年版的第 4 章、第 5 章、第 6 章、第 7 章；本版的第 4 章）。
• 修订了"试验方法与检验规则"（1993 年版的第 8 章；本版的第 5 章、第 6 章）。
• 删除了"标志、包装"（1993 年版的第 9 章；本版无）。

本部分由国家烟草专卖局提出。

本部分由全国烟草标准化技术委员会(TC 144)归口。

本部分起草单位：中国机械技术中心有限责任公司、昆明船舶设备集团有限公司技术中心。

本部分主要起草人：赵伟志、龚美华、朱成生、程梦玲。

本部分所代替标准的历次版本发布情况为：

• YC/T 10.2 - 1993

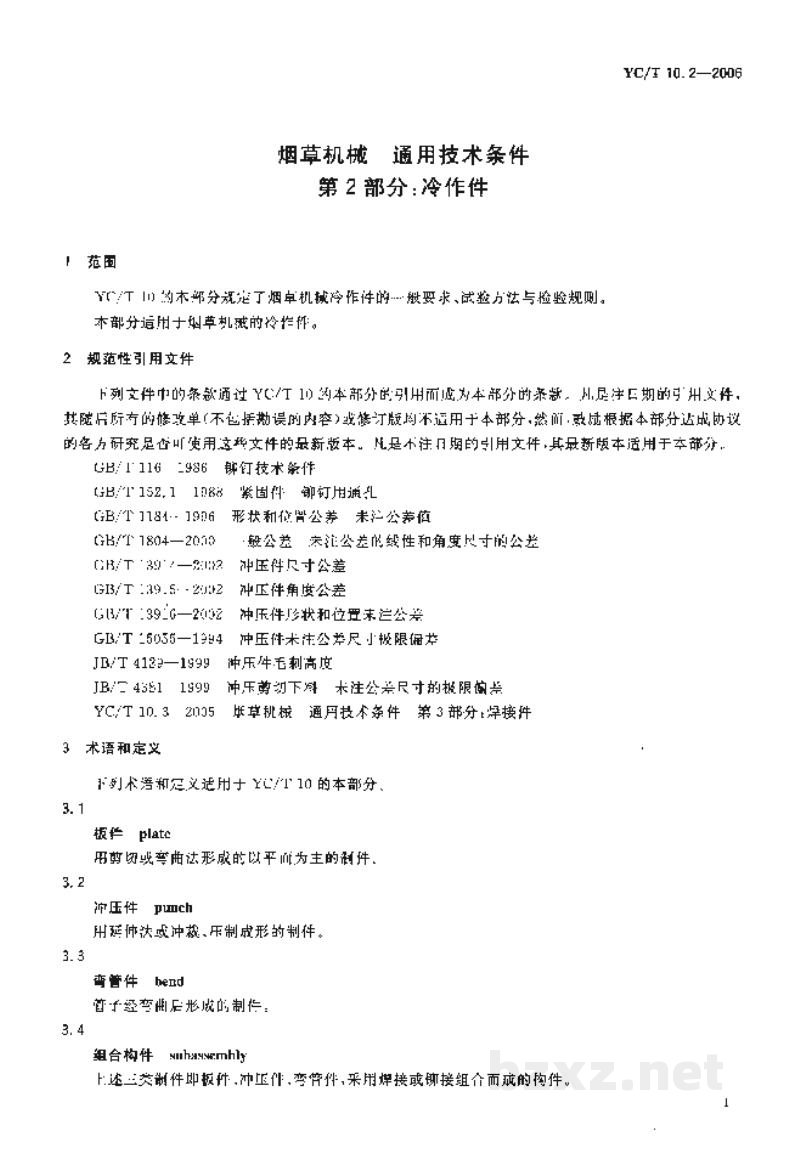

烟草机械 通用技术条件
第 2 部分：冷作件

1 范围

YC/T 10的本部分规定了烟草机械冷作件的一般要求、试验方法与检验规则。

本部分适用于烟草机械的冷作件。

2 规范性引用文件

下列文件中的条款通过 YC/T 10 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

• GB/T 116 — 1986 铆钉技术条件
• GB/T 152.1 — 1988 紧固件 铆钉用通孔
• GB/T 1184 — 1996 形状和位置公差 未注公差值
• GB/T 1804 — 2000 一般公差 未注公差的线性和角度尺寸的公差
• GB/T 39.7 — 2002 冲压件尺寸公差
• GB/T 39.5 — 2002 冲压件角度公差
• GB/T 39.6 — 2002 冲压件形状和位置未注公差
• GB/T 45038—1994 冲压件未注公差尺寸极限偏差
• JT/T 4129—1999 冲压件毛刺高度
• JT/T 4361 — 1999 冲压剪切下料 未注公寸尺寸的极限偏差
• YC/T 10.3 — 2005 烟草机械 通用技术条件 第 3 部分：焊接件

3 术语和定义

下列术语和定义适用于 YC/T 10 的本部分。

3.1 板件 plate

用剪切或弯曲法形成的以平面为主的制件。

3.2 冲压件 punch

用延伸状或冲裁、压制成形的制件。

3.3 弯管件 bend

管子经弯曲后形成的制作。

3.4 组合构件 subassembly

上述三类制件即板件、冲压件、弯管件，采用焊接或铆接组合而成的构件。
