【烟草标准】 卷烟厂除尘器

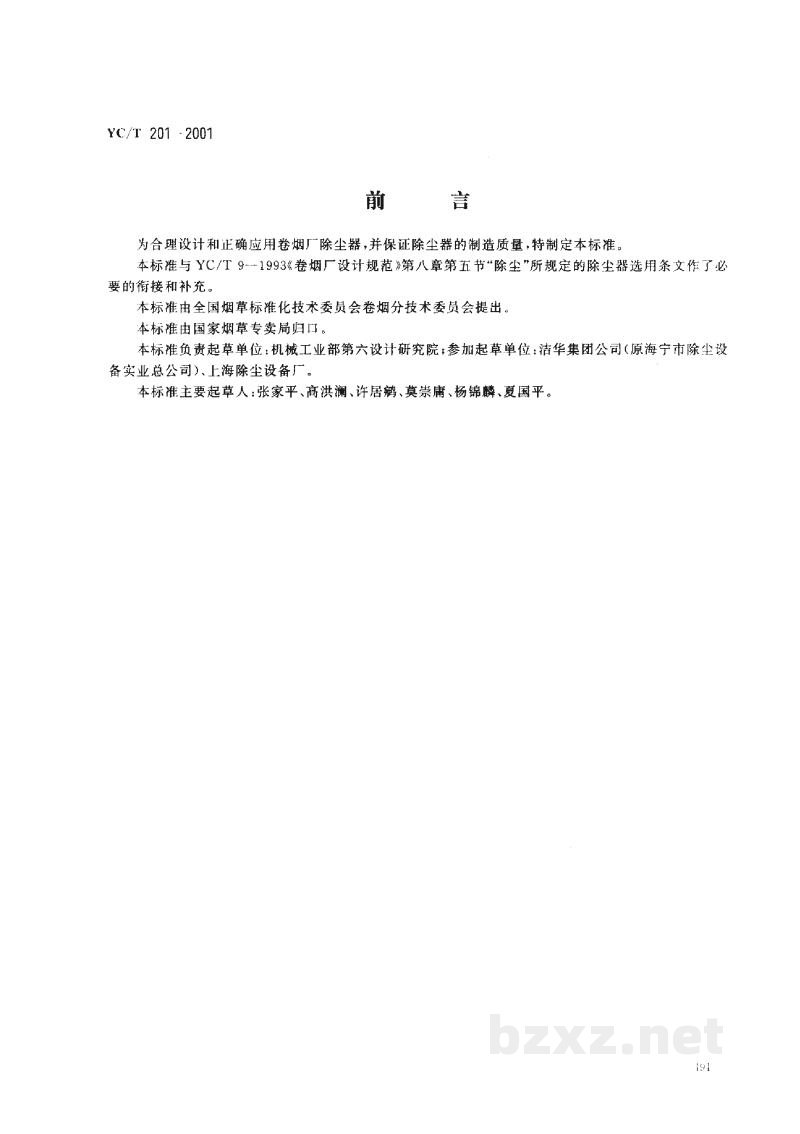

前 言

为合理设计和正确应用卷烟厂除尘器，并保证除尘器的制造质量，特制定本标准。

本标准与 YC/T 9—1993《卷烟厂设计规范》第八章第五节“除尘”所规定的除尘器选用条文作了必要的衔接和补充。

本标准由全国烟草标准化技术委员会卷烟分技术委员会提出。

本标准由国家烟草专卖局归口。

本标准负责起草单位：机械工业部第六设计研究院；参加起草单位：清华集团公司（原海宁市除尘设备实业总公司）、上海除尘设备厂。

本标准主要起草人：张家平、高洪渊、许居鹏、莫崇甫、杨锦麟、夏国平。

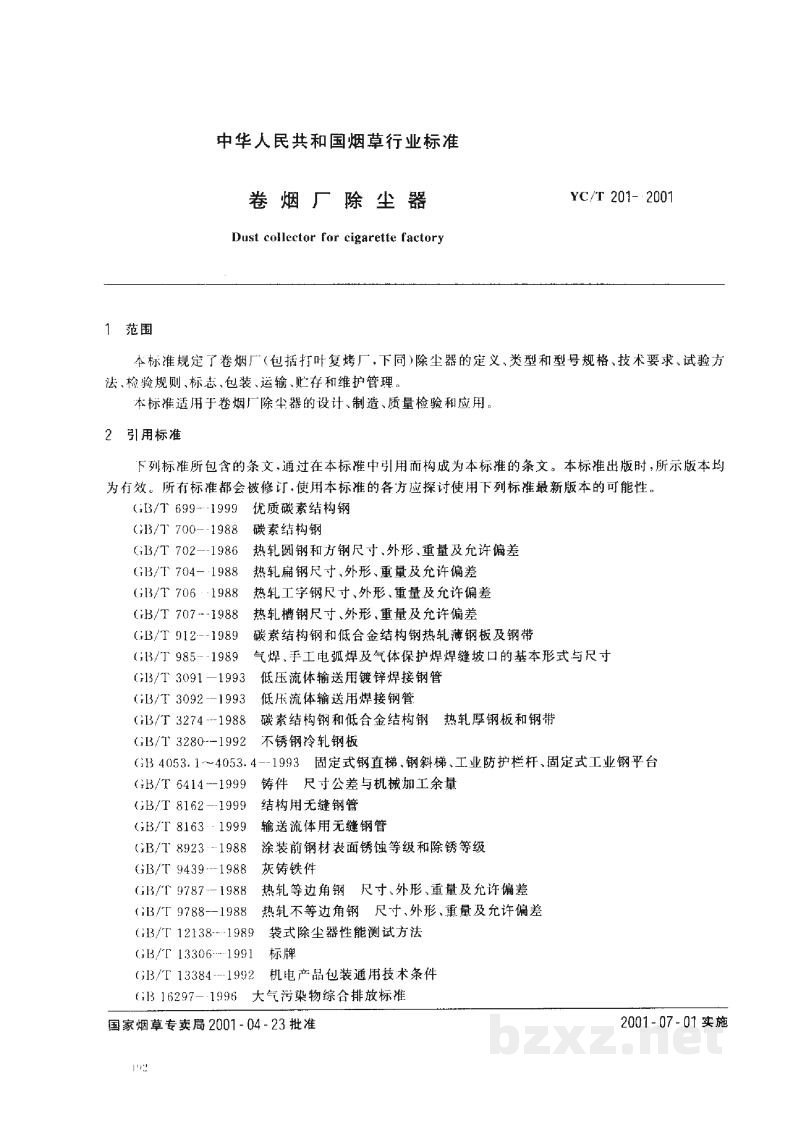

中华人民共和国烟草行业标准

卷烟厂除尘器
Dust collector for cigarette factory YC/T 201-2001

1 范围

本标准规定了卷烟厂（包括打叶复烤厂，下同）除尘器的定义、类型和型号规格、技术要求、试验方法、检验规则、标志、包装、运输、贮存和维护管理。

本标准适用于卷烟厂除尘器的设计、制造、质量检验和应用。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB/T 699-1999 优质碳素结构钢
• GB/T 700-1988 碳素结构钢
• GB/T 702-1986 热轧圆钢和方钢尺寸、外形、重量及允许偏差
• GB/T 704-1988 热轧扁钢尺寸、外形、重量及允许偏差
• GB/T 706-1988 热轧工字钢尺寸、外形、重量及允许偏差
• GB/T 707-1988 热轧槽钢尺寸、外形、重量及允许偏差
• GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板和钢带
• GB/T 985-1989 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
• GB/T 3091-1993 低压流体输送用焊接镀锌钢管
• GB/T 3092-1993 低压流体输送用焊接钢管
• GB/T 3274-1988 碳素结构钢和低合金结构钢热轧厚钢板和钢带
• GB/T 3280-1992 不锈钢冷轧钢板
• GB 4053.1~4053.4-1993 固定式钢直梯，钢斜梯，工业防护栏杆、固定式工业钢平台
• GB/T 6414-1999 铸件 尺寸公差与机械加工余量
• GB/T 8162-1999 结构用无缝钢管
• GB/T 8163-1999 输送流体用无缝钢管
• GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级
• GB/T 9439-1988 灰铸铁件
• GB/T 9787-1988 热轧等边角钢 尺寸、外形、重量及允许偏差
• GB/T 9788-1988 热轧不等边角钢 尺寸、外形、重量及允许偏差
• GB/T 12138-1989 袋式除尘器性能测试方法
• GB/T 13306-1991 标牌
• GB/T 13384-1992 机电产品包装通用技术条件
• GB 16297-1996 大气污染物综合排放标准

国家烟草专卖局 2001-04-23批准 2001-07-01实施

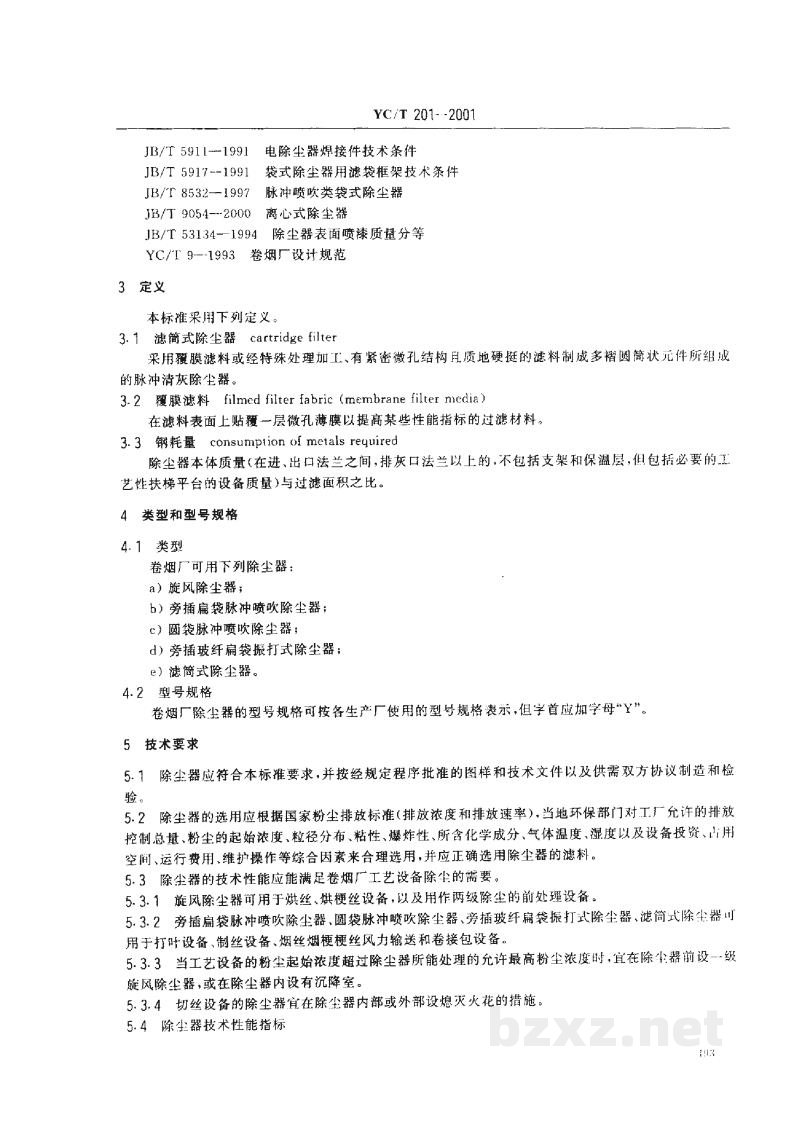

JB/T 5911—1991 电除尘器焊接件技术条件

JB/T 5917—1991 袋式除尘器用滤袋框架技术条件

JB/T 8332—1997 脉冲喷吹类袋式除尘器

JB/T 9054—2000 离心式除尘器

JB/T 53134—1994 除尘器表面喷漆质量分等

YC/T 9—1993 卷烟厂设计规范

3 定义

本标准采用下列定义。

3.1 滤筒式除尘器 cartridge filter

采用覆膜滤料或经特殊处理加工、有紧密微孔结构且质地硬挺的滤料制成多褶圆筒状元件所组成的脉冲清灰除尘器。

3.2 覆膜滤料 filmed filter fabric (membrane filter media)

在滤料表面上贴覆一层微孔薄膜以提高某些性能指标的过滤材料。

3.3 钢耗量 consumption of metals required

除尘器本体质量(在进、出口法兰之间，排灰口法兰以上的，不包括支架和保温层，但包括必要的工艺性扶梯平台的设备质量)与过滤面积之比。

4 类型和型号规格

4.1 类型

卷烟厂可用下列除尘器：

1. a) 旋风除尘器；
2. b) 旁插扁袋脉冲喷吹除尘器；
3. c) 圆袋脉冲喷吹除尘器；
4. d) 旁插玻纤扁袋振打式除尘器；
5. e) 滤筒式除尘器。

4.2 型号规格

卷烟厂除尘器的型号规格可按各生产厂使用的型号规格表示，但字首应加字母“Y”。

5 技术要求

5.1

除尘器应符合本标准要求，并按经规定程序批准的图样和技术文件以及供需双方协议制造和检验。

5.2

除尘器的选用应根据国家粉尘排放标准(排放浓度和排放速率)，当地环保部门对工厂允许的排放控制总量、粉尘的起始浓度、粒径分布、粘性、爆炸性、所含化学成分、气体温度、湿度以及设备投资、占用空间、运行费用、维护操作等综合因素来合理选用，并应正确选用除尘器的滤料。

5.3

除尘器的技术性能应能满足卷烟厂工艺设备除尘的需要。

• 5.3-1 旋风除尘器可用于烘丝、烘梗丝设备，以及用作两级除尘的前处理设备。
• 5.3-2 旁插扁袋脉冲喷吹除尘器、圆袋脉冲喷吹除尘器、旁插玻纤扁袋振打式除尘器、滤筒式除尘器可用于打包设备、制丝设备、烟丝烟梗梗丝风力输送和卷接包设备。
• 5.3-3 当工艺设备的粉尘起始浓度超过除尘器所能处理的允许最高粉尘浓度时，宜在除尘器前设一级旋风除尘器，或在除尘器内设有沉降室。
• 5.3-4 切丝设备的除尘器宜在除尘器内部或外部设熄灭火花的措施。

5.4

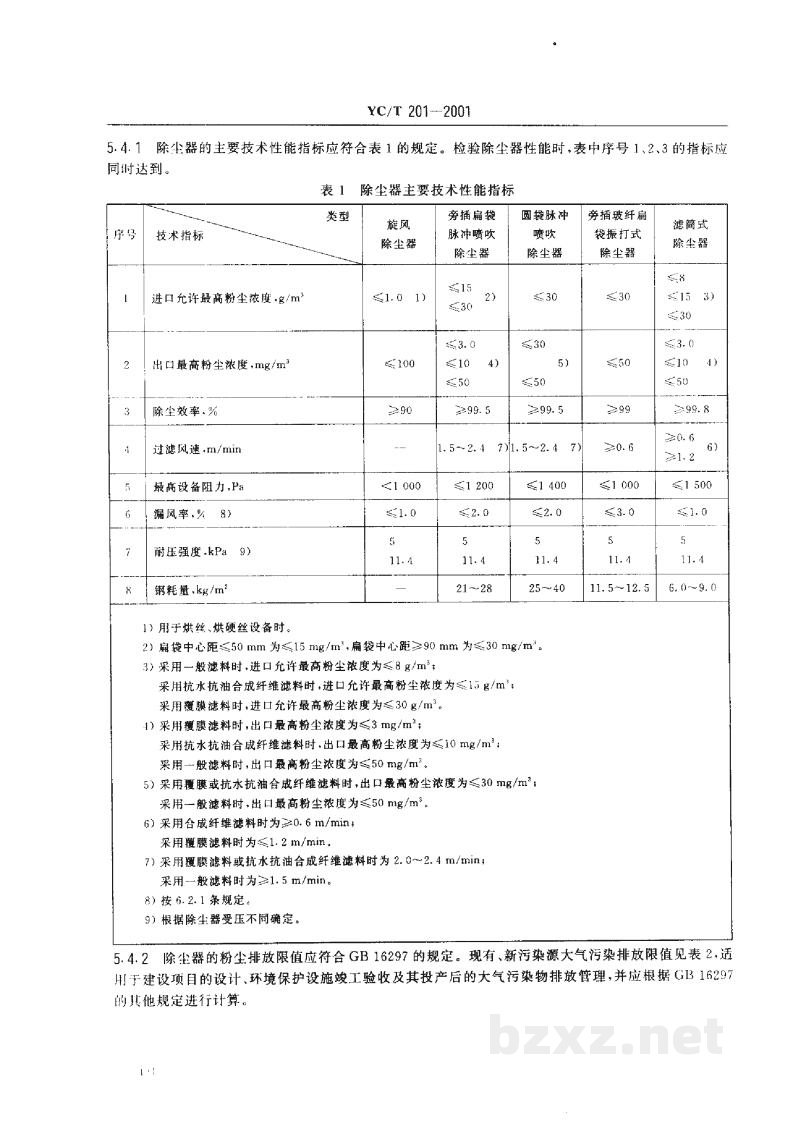

除尘技术性能指标
