【烟草标准】 一般公差　第3部分：冲压件

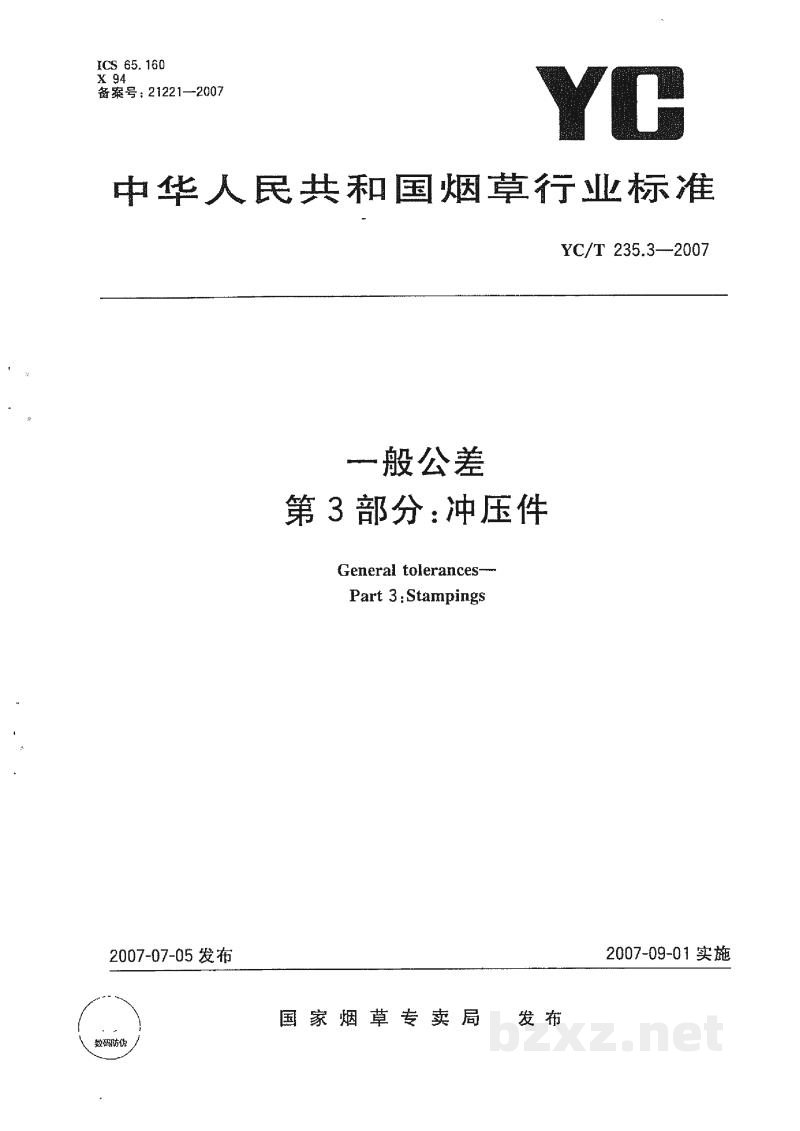

中华人民共和国烟草行业标准

YC/T 235.3—2007

一般公差
第 3 部分：冲压件

General tolerances—
Part 3:Stampings

2007-07-05 发布 2007-09-01 实施

国家烟草专卖局 发布

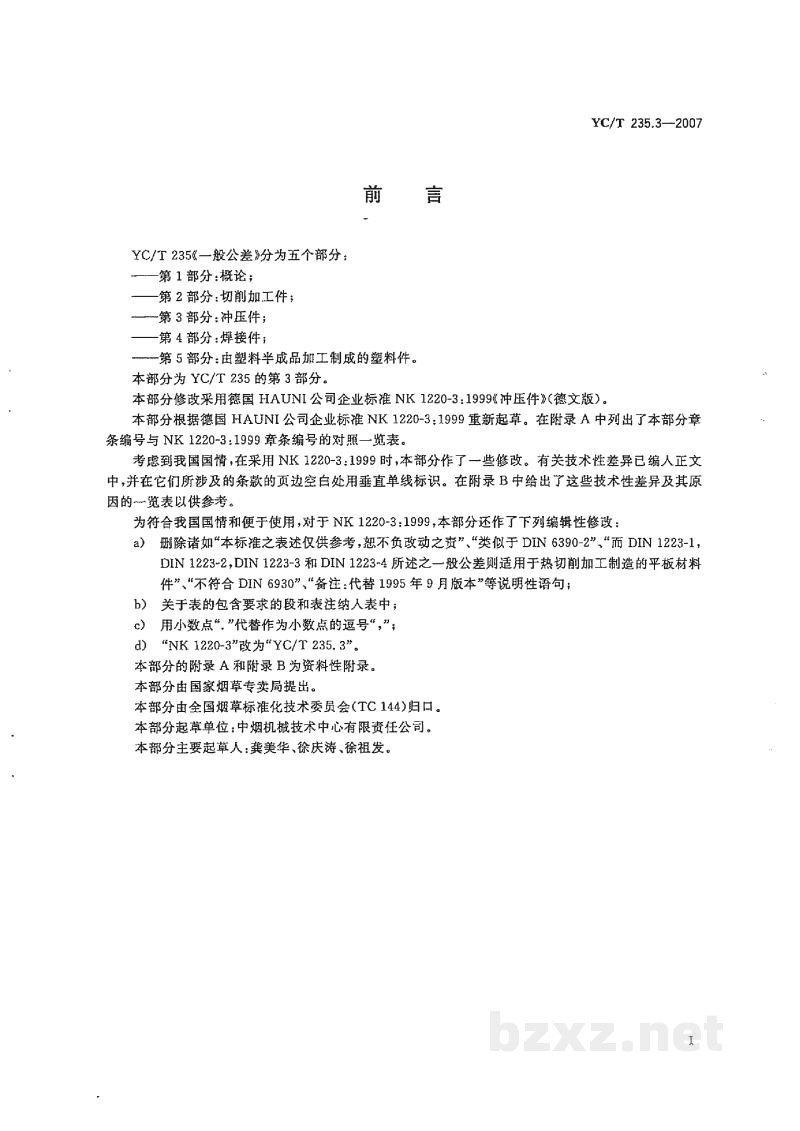

前 言

YC/T 235《一般公差》分为五个部分：

• 第1部分：概论；
• 第2部分：切削加工件；
• 第3部分：冲压件；
• 第4部分：焊接件；
• 第5部分：由塑料半成品加工制成的塑料件。

本部分为YC/T 235的第3部分。

本部分修改采用德国HAUNI公司企业标准NK 1220-3:1999《冲压件》(德文版)。

本部分根据德国HAUNI公司企业标准NK 1220-3:1999重新起草。在附录A中列出了本部分章节编号与NK 1220-3:1999章条编号的对照一览表。

考虑到我国国情，在采用NK 1220-3:1999时，本部分作了一些修改。有关技术性差异已编入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。

为符合我国国情和便于使用，对于NK 1220-3:1999，本部分还作了下列编辑性修改：

1. 删除诸如“本标准之表述仅供参考，恕不负改动之责”、“类似于DIN 6390-2”、“而DIN 1223-1, DIN 1223-2、DIN 1223-3和DIN 1223-4所述之一般公差则适用于热切削加工制造的平板材料件”、“不符合DIN 6930”、“备注：代替1995年9月版本”等说明性语句；
2. 关于表的包含要求的段和表注纳入表中；
3. 用小数点“.”代替作为小数点的逗号“,”；
4. “NK 1220-3”改为“YC/T 235.3”。

本部分的附录A和附录B为资料性附录。

本部分由国家烟草专卖局提出。

本部分由全国烟草标准化技术委员会(TC144)归口。

本部分起草单位：中烟机械技术中心有限责任公司。

本部分主要起草人：龚美华、徐庆涛、徐祖发。

一般公差
第 3.部分:冲压件

1  范围

YC/T 235 的本部分规定了用平板材料制作的冲压件线性和角度尺寸、形状和位置公差的一般公差。

本部分适用于用平板材料制作的冲压件。

本部分规定的一般公差仅适用于:

1. 冲切而成的冲压件平滑冲切区 (见图 1)。

图 1

2. 切割而成的冲压件波纹状切割面的波峰处的尺寸(见图 2)。

图 2

2  平面冲压件

2.1  线性和角度尺寸

2.1.1  长度和直径

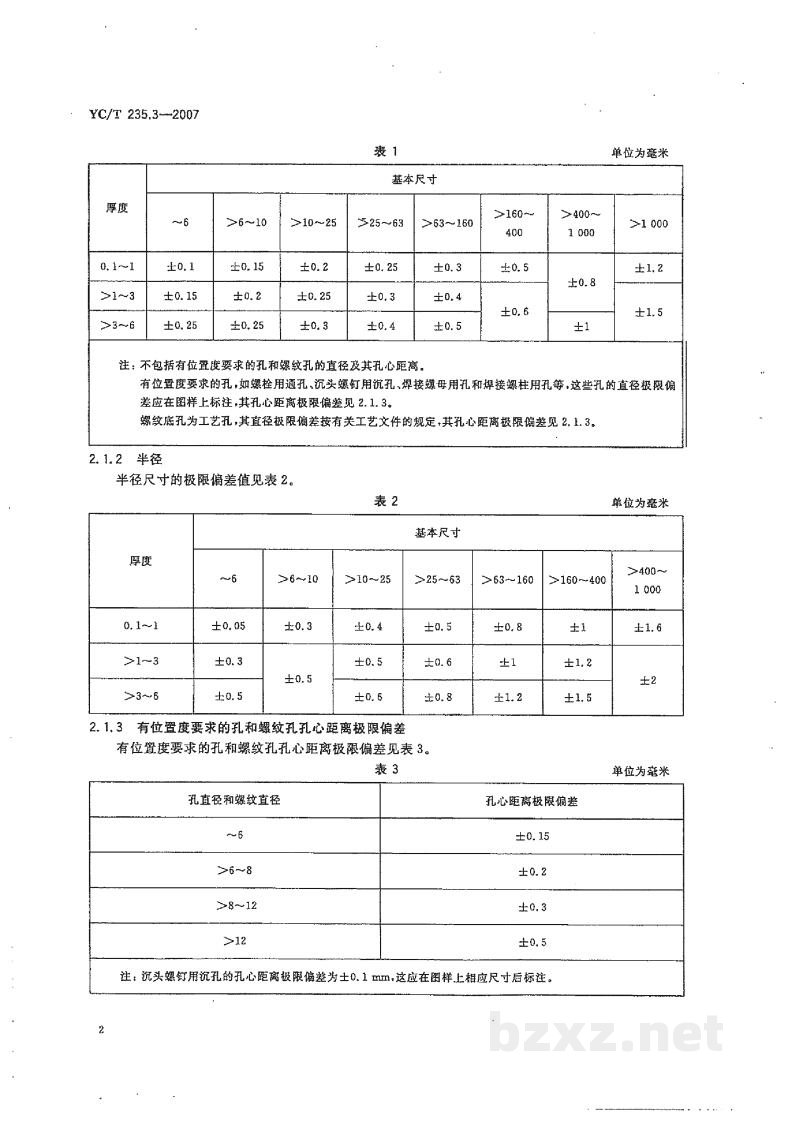

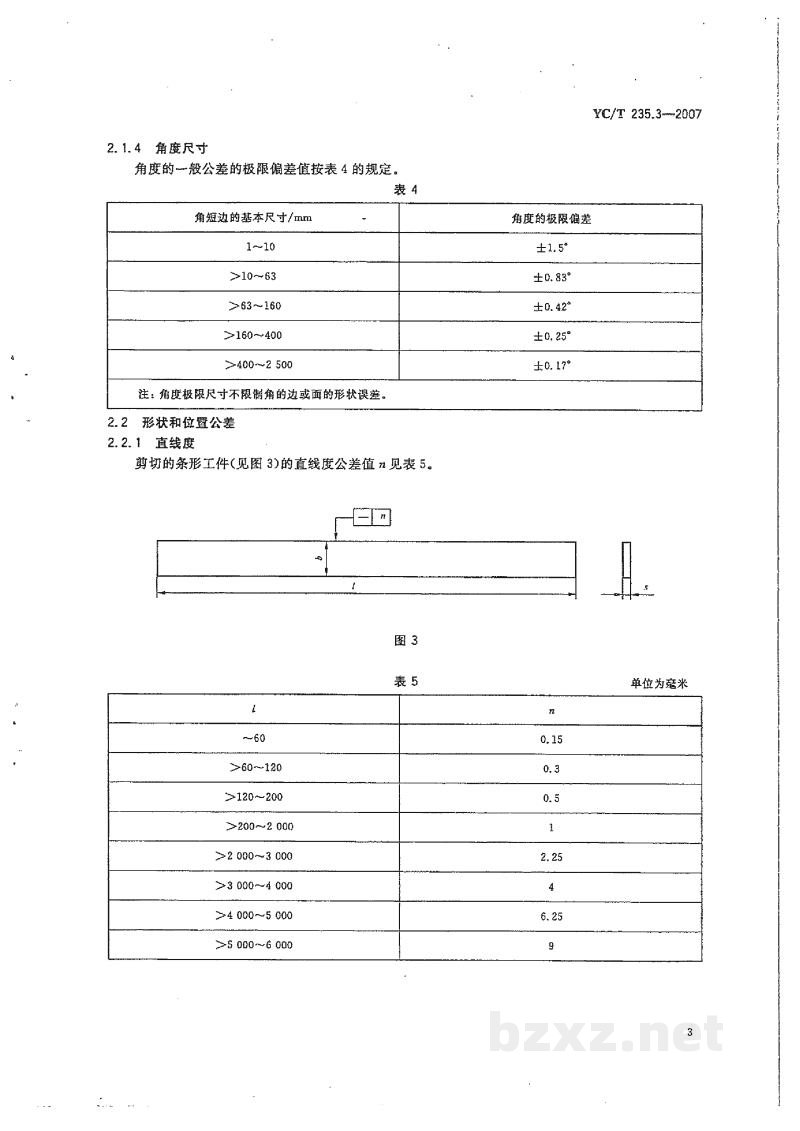

      长度尺寸和直径尺寸的极限偏差见表 1。
