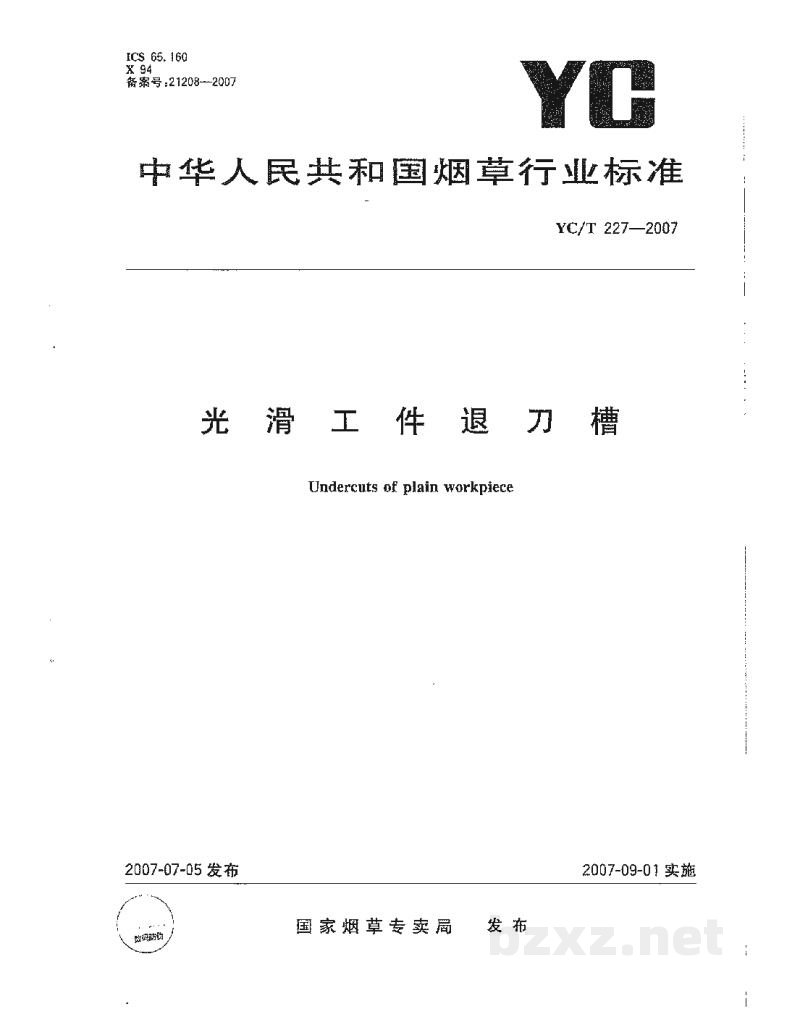

【烟草标准】 光滑工件退刀槽

中华人民共和国烟草行业标准

YC/T 227—2007

光滑工件退刀槽

Undercuts of plain workpiece

国家烟草专卖局  发布

YC/T 227—2007

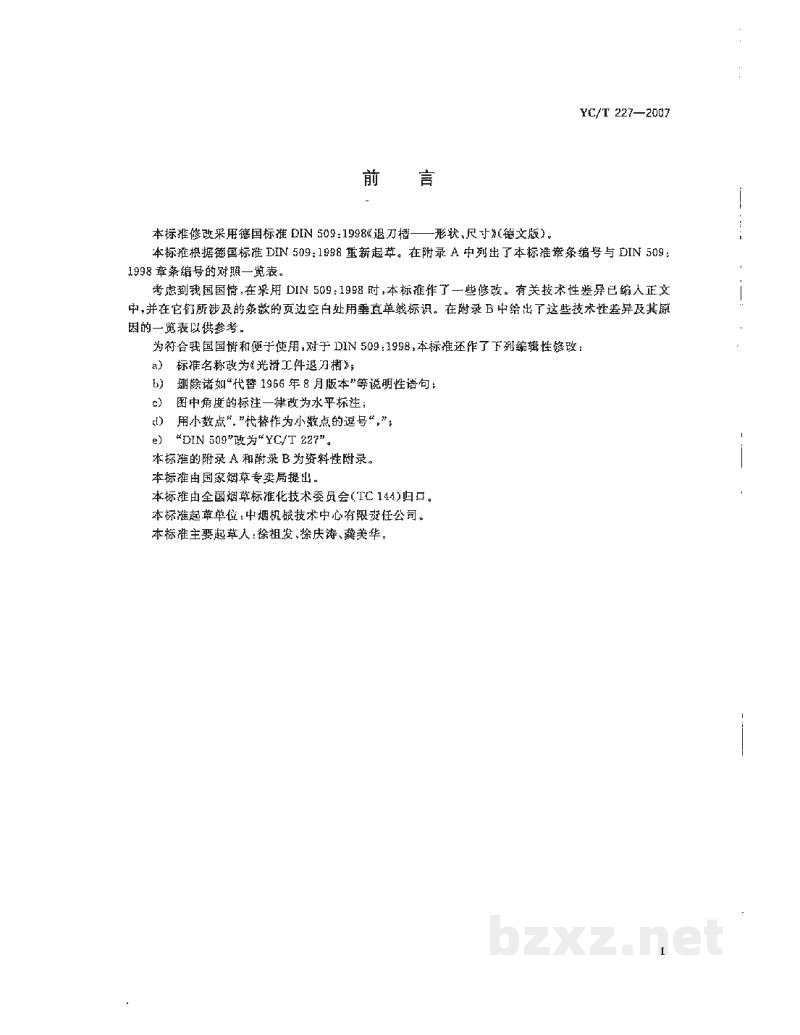

前 言

本标准修改采用德国标准 DIN 509:1998《退刀槽——形状、尺寸》（德文版）。

本标准根据国家标准 DIN 509:1998 重新起草，在附录 A 中列出了本标准条款编号与 DIN 509：1998 章节编号的对照一览表。

考虑到我国国情，在采用 DIN 509:1998 时，本标准作了一些修改。有关技术性差异已标入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。在附录 B 中给出了这些技术性差异及其原因一览表以供参考。

为符合我国国情和便于使用，对于 DIN 509:1998，本标准还作了下列编辑性修改：

1. 标准名称改为《光滑工件退刀槽》；
2. 删除诸如“代替 1966 年 8 月版本”等说明性语句；
3. 图中角度的标注一律改为水平标注；
4. 用小数点“.”代替作为小数点的逗号“,”；
5. “DIN 509”改为“YC/T 227”。

本标准的附录 A 和附录 B 为资料性附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会（TC 144）归口。

本标准起草单位：中烟机械技术中心有限责任公司。

本标准主要起草人：徐祖发、徐庆涛、龚美华。

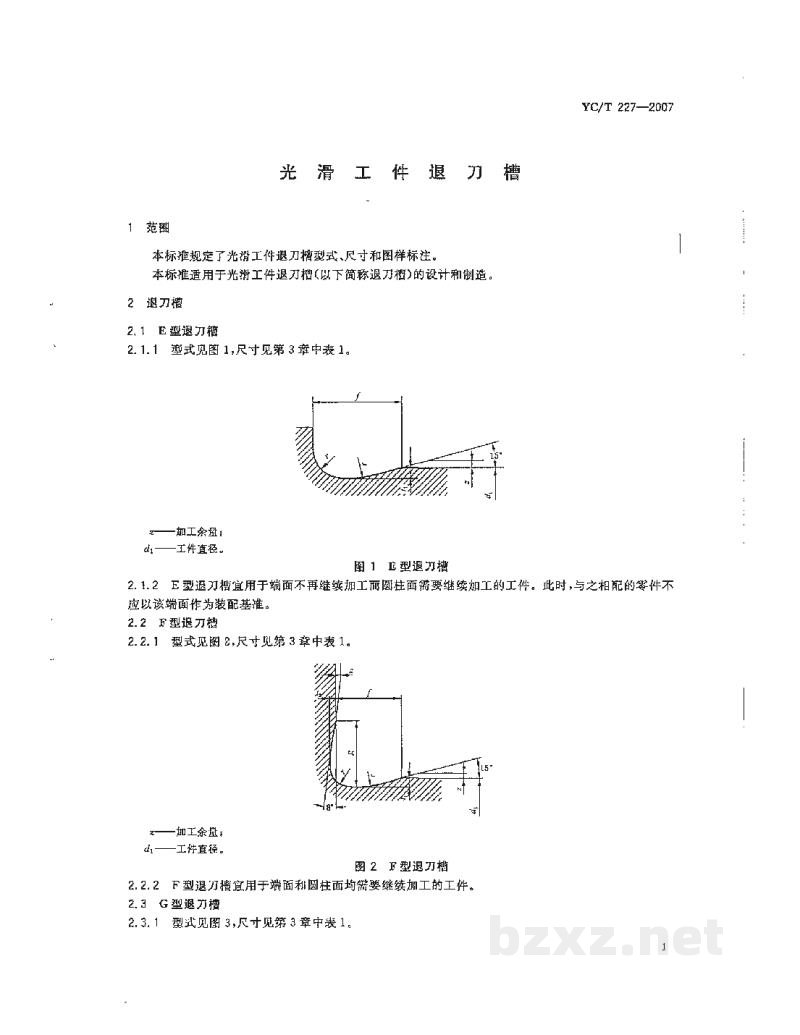

光滑工件退刀槽

1 范围

本标准规定了光滑工件退刀槽型式、尺寸和图样标注。

本标准适用于光滑工件退刀槽（以下简称退刀槽）的设计和制造。

2 退刀槽

2.1 E型退刀槽

2.1.1 型式见图1，尺寸见第3章中表1。

[图片]

图1 E型退刀槽

• <——加工余量；
• $d_1$ ——工件直径。

2.1.2 E型退刀槽宜用于端面不再继续加工而圆柱面需要继续加工的工件。此时，与之相配的零件不应以该端面作为装配基准。

2.2 F型退刀槽

2.2.1 型式见图2，尺寸见第3章中表1。

[图片]

图2 F型退刀槽

• <——加工余量；
• $d_1$ ——工件直径。

2.2.2 F型退刀槽宜于端面和圆柱面均需要继续加工的工件。

2.3 G型退刀槽

2.3.1 型式见图3，尺寸见第3章中表1。
