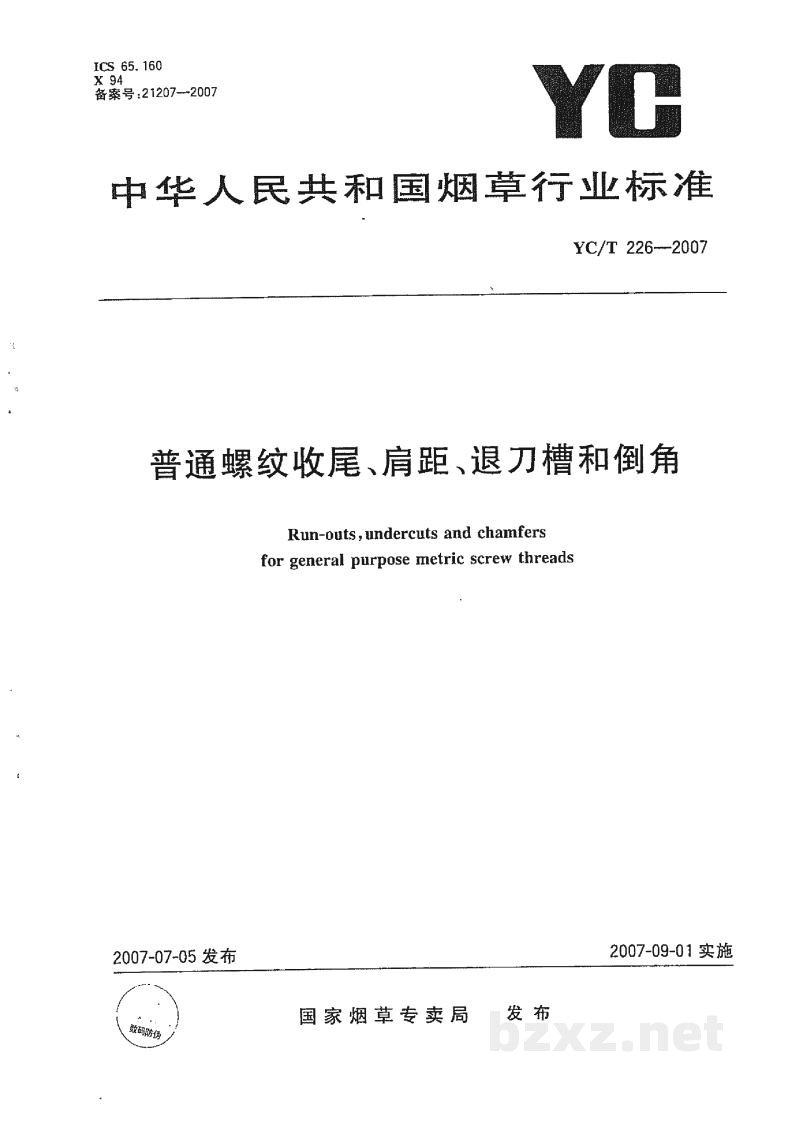

YC/T 226—2007
普通螺纹收尾、肩距、退刀槽和倒角
Run-outs, undercuts and chamfers
for general purpose metric screw threads
| 2007-07-05 发布 | 2007-09-01 实施 |
国家烟草专卖局 发 布

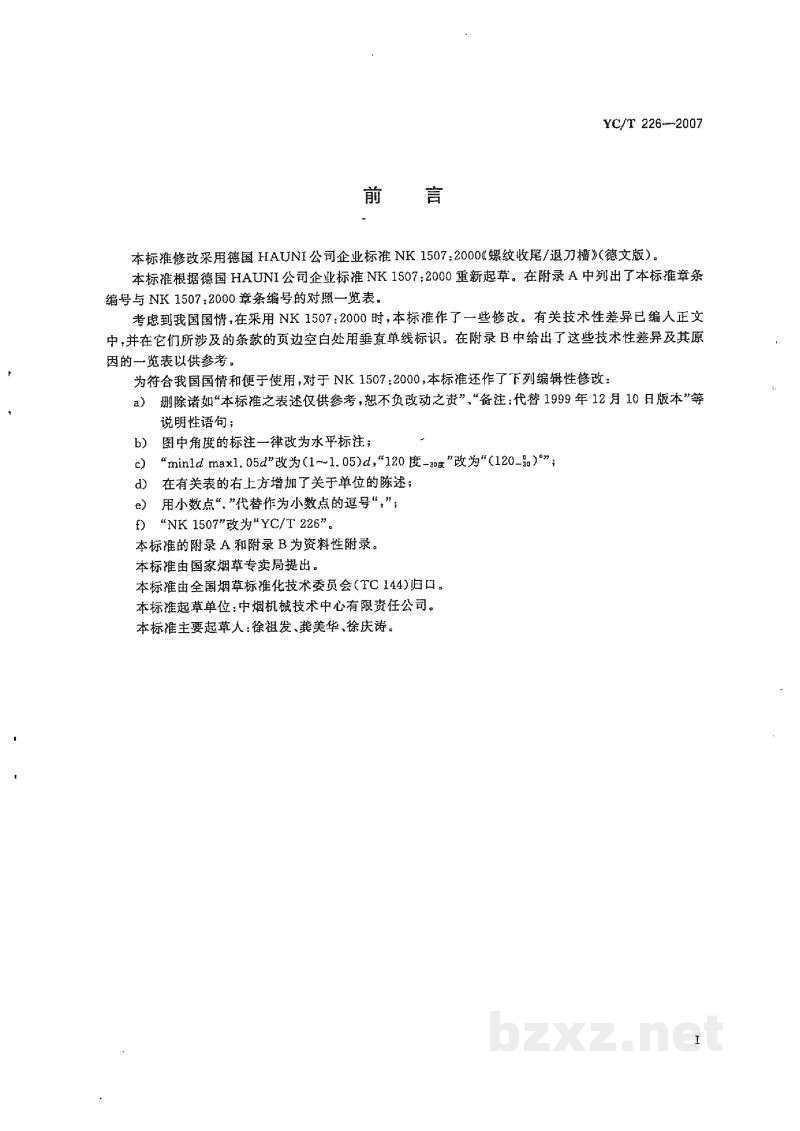

前 言
本标准修改采用德国 HAUNI 公司企业标准 NK 1507:2000《螺纹收尾/退刀槽》(德文版)。
本并根据德国 HAUNI 公司企业标准 NK 1507:2000 重新起草。在附录 A 中列出了本标准章节编号与 NK 1507:2000 章节编号的对照一览表。
考虑到我国国情，在采用 NK 1507:2000 时，本标准作了一些修改。有关技术性差异已编入正文中，并在它们所涉及的条文的页边空白处用垂直单线标识。在附录 B 中给出了这些技术性差异及其原因的一览表以供参考。
为符合我国国情和便于使用，对于 NK 1507:2000，本标准还作了下列编辑性修改：
- 删除诸如“本标准之表述仅供参考，恕不负改动之责”、“备注：代替 1999 年 12 月 10 日版本”等说明性语句；
- 图中角度的标注一律改为水平标注；
- “min1d max1.05d”改为(1～1.05)d，“120°-9g”改为“(120°-30)”；
- 在有关表的右上方增加了关于单位的陈述；
- 用小数点“.”代替作为小数点的逗号“,”；
- “NK 1507”改为“YC/T 226”。
本标准的附录 A 和附录 B 为资料性附录。
本标准由国家烟草专卖局提出。
本标准由全国烟草标准化技术委员会(TC 144)归口。
本标准起草单位：中烟机械技术中心有限责任公司。
本标准主要起草人：徐祖发、黄美华、徐庆涛。
普通螺纹收尾、肩距、退刀槽和倒角
1 范围
本标准规定了普通螺纹收尾、肩距、退刀槽和倒角的型式、尺寸和图样标注。
本标准适用于普通螺纹（以下简称“螺纹”）收尾、肩距、退刀槽和倒角的设计和制造。
2 型式和尺寸
2.1 外螺纹
外螺纹收尾、肩距、退刀槽和倒角的型式与尺寸见图1和表1。

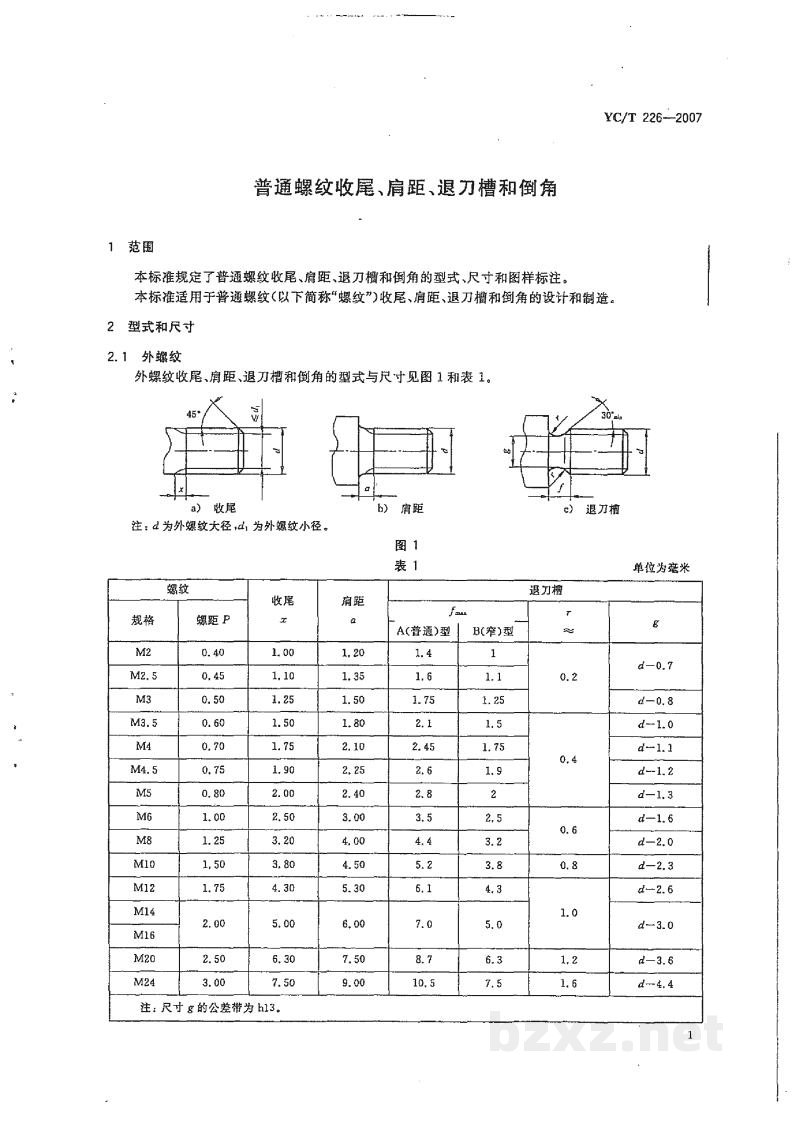

[图片]| 螺纹 | 收尾 x |
肩距 a |
退刀槽 | ||||
|---|---|---|---|---|---|---|---|
| 规格 | 螺距 P | fmax A(普通)型 |
B(窄)型 | r (1) |
e | ||
| M2 | 0.40 | 1.00 | 1.20 | 1.4 | 1 | 0.2 | d-0.7 |
| M2.5 | 0.45 | 1.10 | 1.35 | 1.6 | 1.1 | d-0.8 | |
| M3 | 0.50 | 1.25 | 1.50 | 1.75 | 1.25 | d-1.0 | |
| M3.5 | 0.60 | 1.50 | 1.80 | 2.1 | 1.5 | 0.4 | d-1.1 |
| M4 | 0.70 | 1.75 | 2.10 | 2.45 | 1.75 | d-1.2 | |
| M4.5 | 0.75 | 1.90 | 2.25 | 2.6 | 1.9 | d-1.3 | |
| M5 | 0.80 | 2.00 | 2.40 | 2.8 | 2 | d-1.6 | |
| M6 | 1.00 | 2.50 | 3.00 | 3.5 | 2.5 | 0.6 | d-2.0 |
| M8 | 1.25 | 3.20 | 4.00 | 4.4 | 3.2 | d-2.3 | |
| M10 | 1.50 | 3.80 | 4.50 | 5.2 | 3.8 | d-2.6 | |
| M12 | 1.75 | 4.30 | 5.30 | 6.1 | 4.3 | d-3.0 | |
| M14 | 2.00 | 5.00 | 6.00 | 7.0 | 5.0 | 1.0 | d-3.6 |
| M16 | d-4.4 | ||||||
| M20 | 2.50 | 6.30 | 7.50 | 8.7 | 6.3 | 1.2 | d-4.4 |
| M24 | 3.00 | 7.50 | 9.00 | 10.5 | 7.5 | 1.6 | d-4.4 |
| 注：尺寸e的公差带为h13。 | |||||||
