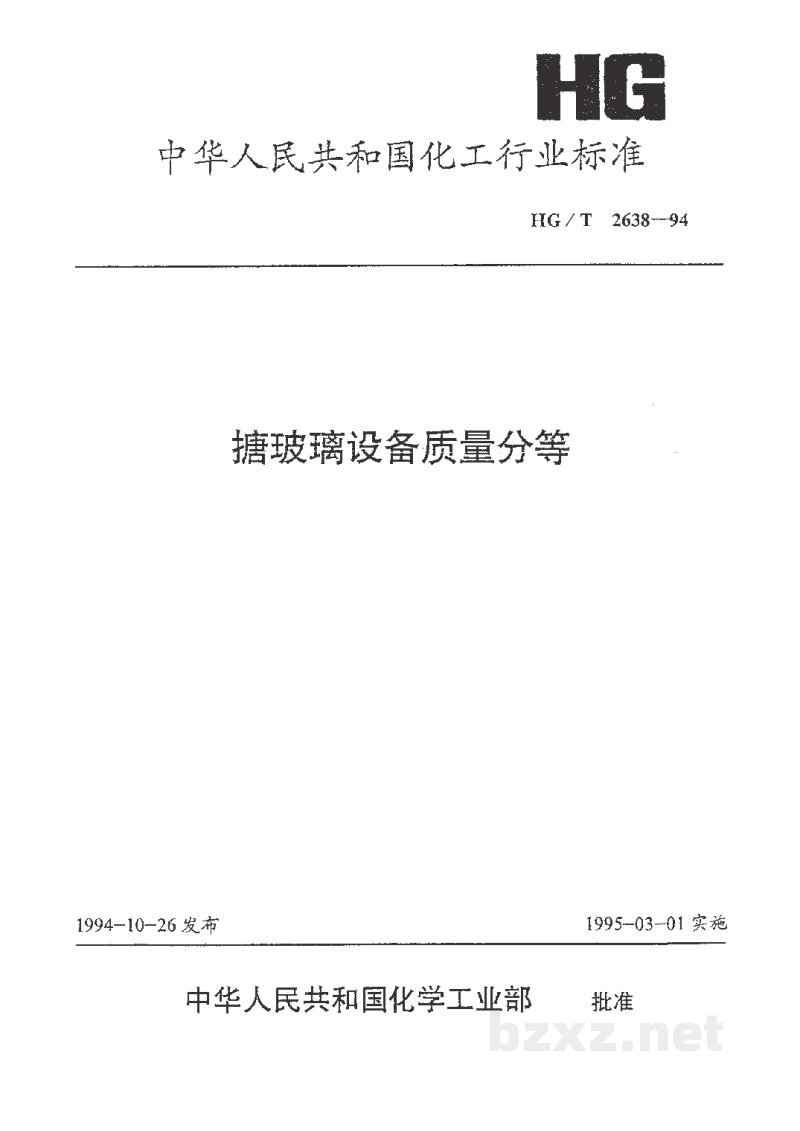

中华人民共和国化工行业标准
HG/T 2638—94
搪玻璃设备质量分等
| 1994-10-26发布 | 1995-03-01实施 |
| 中华人民共和国化学工业部 | 批准 |
中华人民共和国化工行业标准
搪玻璃设备质量分等
HG/T 2638—94
1 主题内容与适用范围
本标准是以 HG 2432《搪玻璃设备技术条件》为基础制定的，是 HG 2432 的配套标准。本标准选搅拌容器类搪玻璃设备为基准，采用 100 分制划定搅拌容器类搪玻璃设备的质量等级。其它类搪玻璃设备的质量分等则按其实际具有可检查项目检查结果的合格总分与应得总分之比值乘以 100 后评定等级。
本标准适用于设计压力小于或等于 1MPa，设计温度高于 -20℃ 低于或等于 200℃ 的搪玻璃设备的质量分等。
2 引用标准
HG 2432 搪玻璃设备技术条件
3 部件及考查项目分类
3.1 部件分类
3.1.1 主体件：罐身、罐盖、搅拌；
3.1.2 附属件：阀门、温度计套、人孔盖（手孔盖）、填料箱。
3.2 考查项目分类
3.2.1 关键项：当技术指标达不到标准规定指标而使设备（或部件）失去原定效能之项目为关键项，关键项共有下列 4 项：
- 搪玻璃设备水压试验；
- 夹套水压试验；
- 搪玻璃设备气密性试验；
- 高电压试验。
3.2.2 主要项：当技术指标达不到标准规定指标而使设备（或部件）使用寿命或使用效能受到显著影响之项目为主要项，主要项共有下列 9 项：
- 耐温差急变性；
- 耐酸性：CHP、CHN 两类为耐盐酸性；WCHP、WCHN 两类为耐柠檬酸性；
- 耐碱性：CHP、CHN 两类为耐氢氧化钠性；WCHP、WCHN 两类为耐碳酸钠性；
- 耐机械冲击性；
- 罐法兰最大最小直径差；
- 罐法兰平面度；
- 搅拌上端密封段径向全跳动（允许用搅拌轴密封段径向平均圆跳动替代）；
- 搅拌下端径向圆跳动；
- 温度计套直线度。
3.2.3 一般项：当技术指标未达到标准规定要求，但对设备之使用寿命或使用效能影响不显著之项目定为一般项。一般项共有下列 4 类 20 项：
- 搪玻璃层厚度；

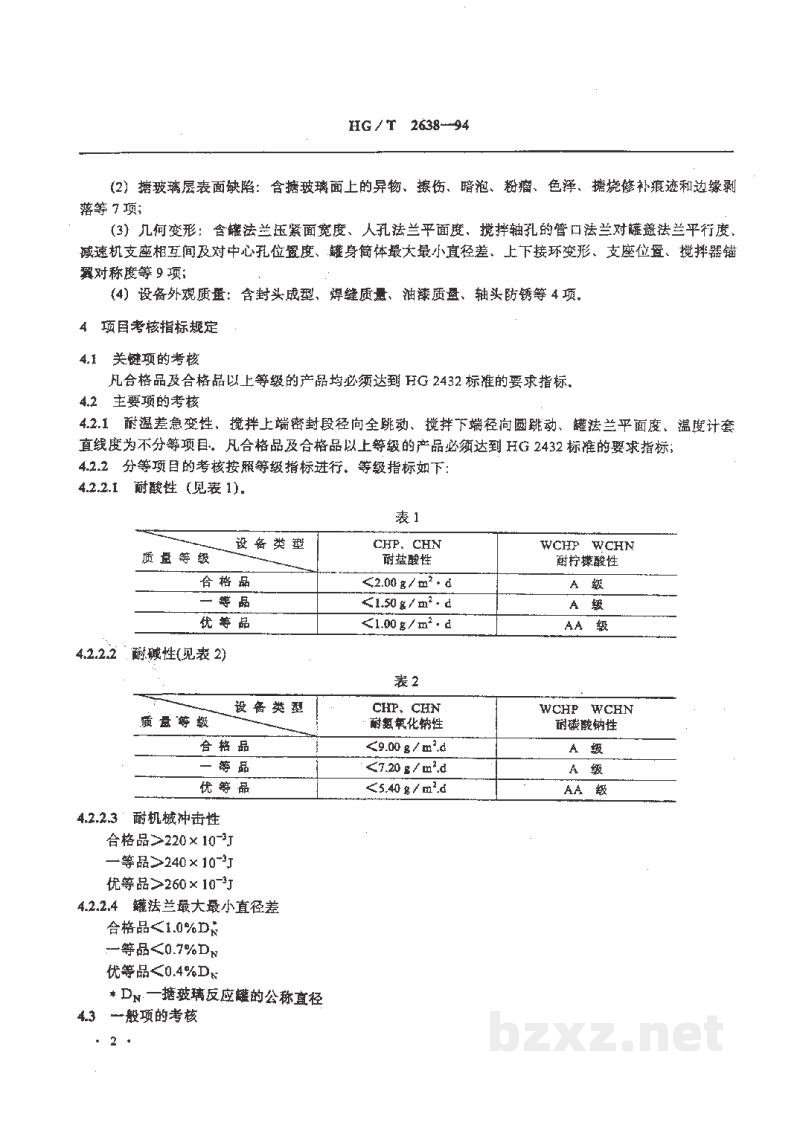

(2) 搪玻璃层表面缺陷：含搪玻璃面上的异物、烧伤、暗泡、粉瘤、色泽、烧接修补痕迹和边缘剥落等7项；
(3) 几何变形：含罐法兰压紧面宽度、人孔法兰平面度、搅拌轴孔的管口法兰对罐盖法兰平行度、减速机支座相互间及对中心孔径位置度、罐身筒体最大最小直径差、上下接管变形、支座位置、搅拌器端翼对称度等9项；
(4) 设备外观质量：含封头成型、焊缝质量、油漆质量、轴头防锈等4项。
4 项目考核指标规定
4.1 关键项的考核
凡合格品及合格品以上等级的产品均必须达到HG2432标准的要求指标。
4.2 主要项的考核
4.2.1 耐温差急变性、搅拌上端密封段径向全跳动、搅拌下端径向圆跳动、罐法兰平面度、温度计套直线度为不分等项目。凡合格品及合格品以上等级的产品必须达到HG2432标准的要求指标。
4.2.2 分等项目的考核按照等级指标进行，等级指标如下：
4.2.2.1 耐酸性 (见表1)。
表1
| 设备类型 质量等级 |
CHP, CHN 耐盐酸性 |
WCHP WCHN 耐柠檬酸性 |
|
|---|---|---|---|
| 合格品 | < 2.00 g / m² · d | A级 | |
| 一等品 | < 1.50 g / m² · d | A级 | |
| 优等品 | < 1.00 g / m² · d | AA级 | |
4.2.2.2 耐碱性 (见表2)
表2
| 设备类型 质量等级 |
CHP, CHN 耐氢氧化钠性 |
WCHP WCHN 耐碳酸钠性 |
|
|---|---|---|---|
| 合格品 | < 9.00 g / m² · d | A级 | |
| 一等品 | < 7.20 g / m² · d | A级 | |
| 优等品 | < 5.40 g / m² · d | AA级 | |
4.2.2.3 耐机械冲击性
合格品 > 220 × 10⁻³ J
一等品 > 240 × 10⁻³ J
优等品 > 260 × 10⁻³ J
4.2.2.4 罐法兰最大最小直径差
合格品 < 1.0% DN
一等品 < 0.7% DN
优等品 < 0.4% DN

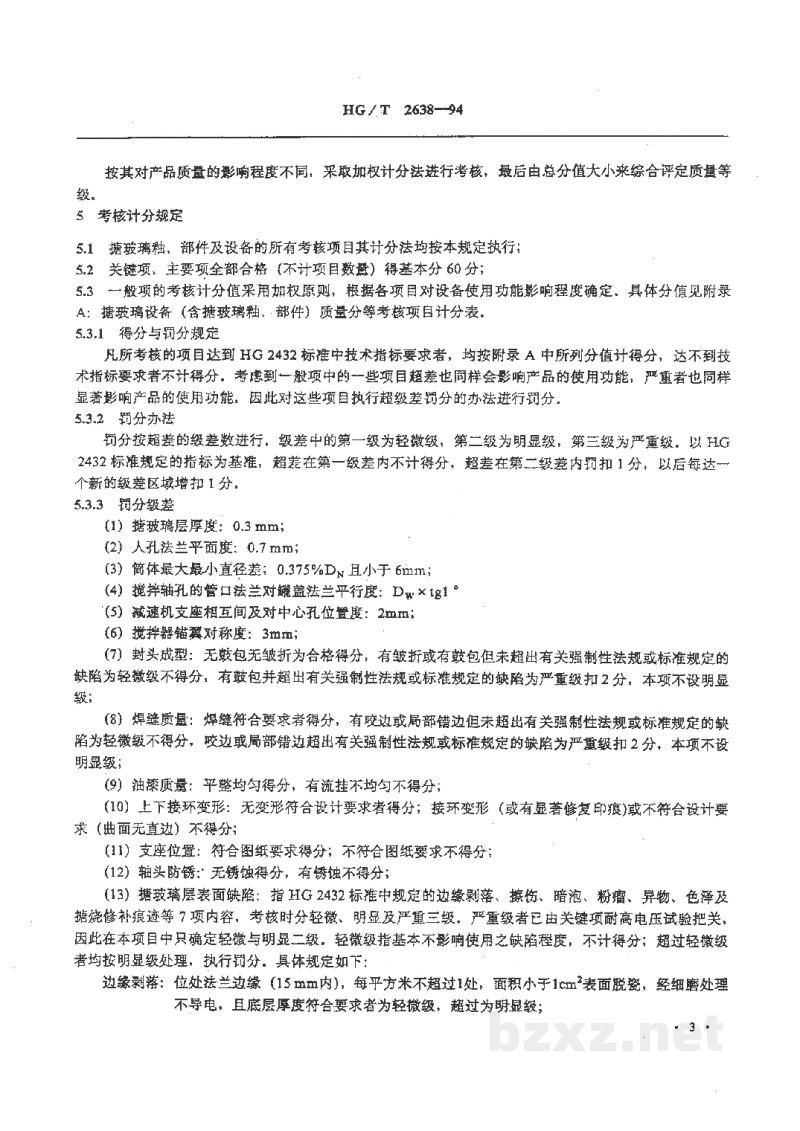

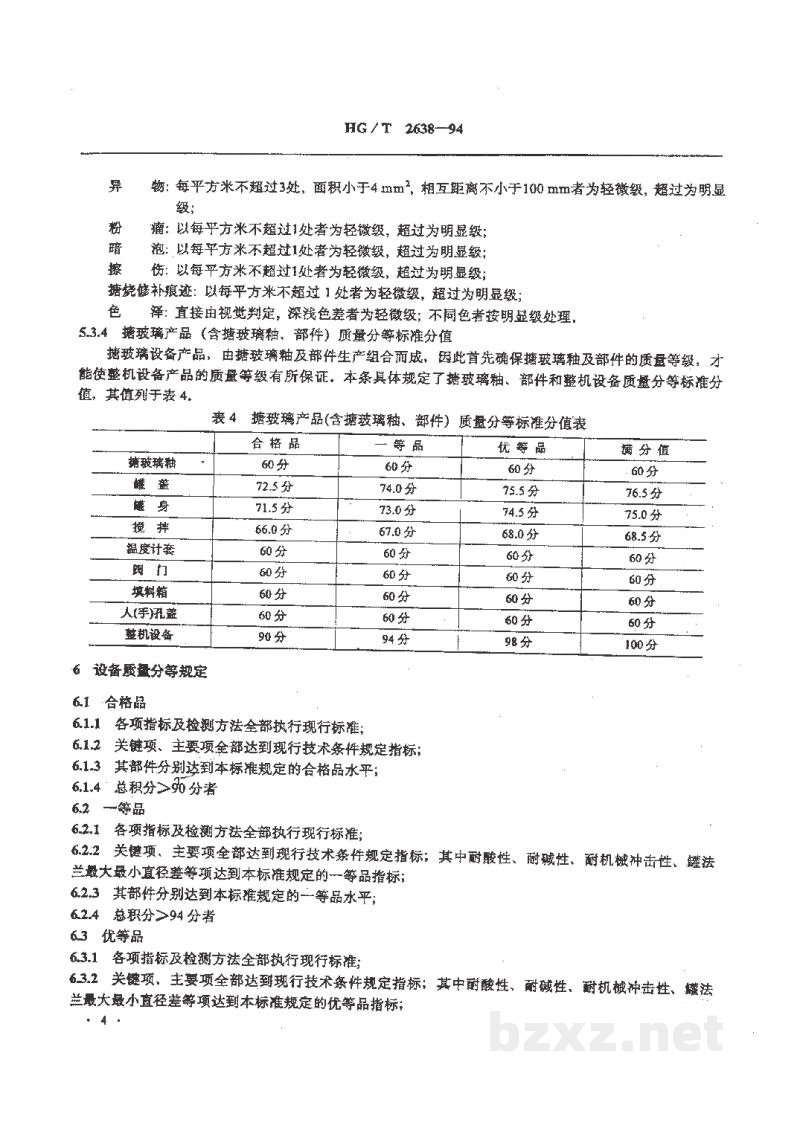

*DN —— 搪玻璃反应罐的公称直径
