容器、换热器专业工程设计管理规定

中华人民共和国行业标准

2000-11-22   发布 2001-06-01   实施

国家石油和化学工业局   发布

容器、换热器专业工程设计管理规定

HG/T 20701-2000

编制说明

根据原化工部建设协调司的安排，由全国化工设备设计技术中心站组织编制的《化工装置设备专业工程设计管理规定》是国内化工工程公司和设计院按国际通用设计体制和方法进行工程设计的指导性规定。《容器、换热器专业工程设计管理规定》(HG/T 20701-2000)是该规定的组成部分之一。本规定是在中国化工勘察设计协会出版发行的《化工设计手册》(CSD)的基础上进行修订的，修订过程中主要考虑了如下几个问题：

1. 1    基于设计方法和工作程序的相同性以及传统习惯，将容器、换热器合并为同一个专业；
2. 2    为与《工程项目管理实用手册》相衔接，工程设计阶段按基础工程设计和详细工程设计的划分规定工作任务和编制工作程序；
3. 3    考虑国内目前乃至今后一段时期存在大量设备施工图由工程公司或设计院自行设计或由制造厂委托给设计单位设计的客观情况，本规定编制时，规定了当设计单位承担设备施工图设计时，如何与通用程序相衔接；
4. 4    增加了容器、换热器工程设计阶段主要文件的编写规定，使管理规定更加完整；
5. 5    补充、修改了主要文件编写规定的内容和编制说明，增加了工程实例，使规定具有实用性和可操作性。

现就如下几个主要问题作出说明：

1. 标准名称、内容及适用范围

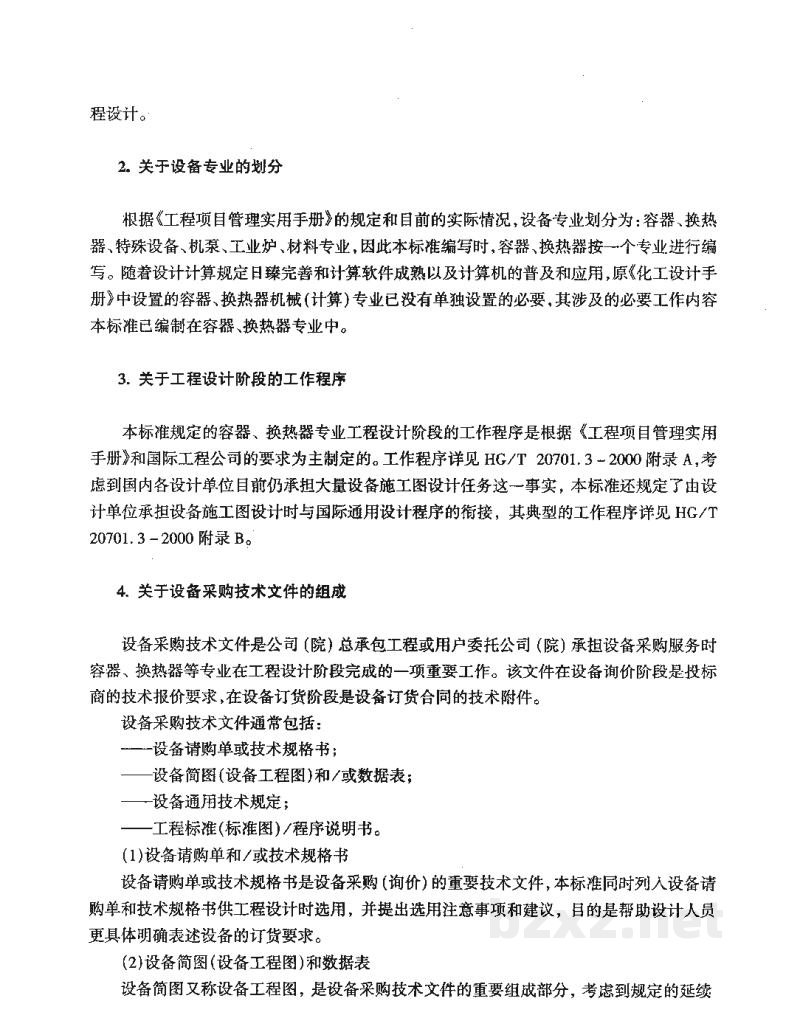

本标准在下达任务时定为《设备设计手册》，考虑到编写内容（详见目录）主要涉及国际通用设计体制、设计方法、工作程序和管理模式等管理方面的规定，同时考虑到与管道、系统等专业的管理规定名称协调统一，因此，在正式编写时，将《设备设计手册》改名为《化工装置设备专业工程设计管理规定》，并将《容器、换热器专业工程设计管理规定》作为该标准的组成部分。本规定适用于国内按国际通用设计体制（新体制）进行设计的工程和涉外的工

程设计。

2. 关于设备专业的划分

根据《工程项目管理实用手册》的规定和目前的实际情况，设备专业划分为：容器、换热器、特殊设备、机泵、工业炉、材料专业，因此本标准编写时，容器、换热器按一个专业进行编写。随着设计计算规定日臻完善和计算机软件成熟以及计算机的普及和应用，原《化工设计手册》中设置的容器、换热器机械（计算）专业已没有单独设置的必要，其涉及的必要工作内容本标准已编制在容器、换热器专业中。

3. 关于工程设计阶段的工作程序

本标准规定的容器、换热器专业工程设计阶段的工作程序是根据《工程项目管理实用手册》和国际工程公司的要求为主制定的。工作程序详见 HG/T 20701.3-2000 附录 A，考虑到国内各设计单位目前仍承担大量设备施工图设计任务这一事实，本标准还规定了由设计单位承担设备施工图设计时与国际通用设计程序的衔接，其典型的工作程序详见 HG/T 20701.3-2000 附录 B。

4. 关于设备采购技术文件的组成

设备采购技术文件是公司（院）总承包工程或用户委托公司（院）承担设备采购服务时容器、换热器等专业在工程设计阶段完成的一项重要工作。该文件在设备询价阶段是投标商的技术报价要求，在设备订货阶段是设备订货合同的技术附件。

设备采购技术文件通常包括：

• ——设备请购单或技术规格书；
• ——设备简图（设备工程图）和/或数据表；
• ——设备通用技术规定；
• ——工程标准（标准图）/程序说明书。

(1) 设备请购单和/或技术规格书
设备请购单或技术规格书是设备采购（询价）的重要技术文件，本标准同时列入设备请购单和技术规格书供工程设计时选用，并提出选用注意事项和建议，目的是帮助设计人员更具体明确表述设备的订货要求。

(2) 设备简图（设备工程图）和数据表
设备简图又称设备工程图，是设备采购技术文件的重要组成部分，考虑到规定的延续
