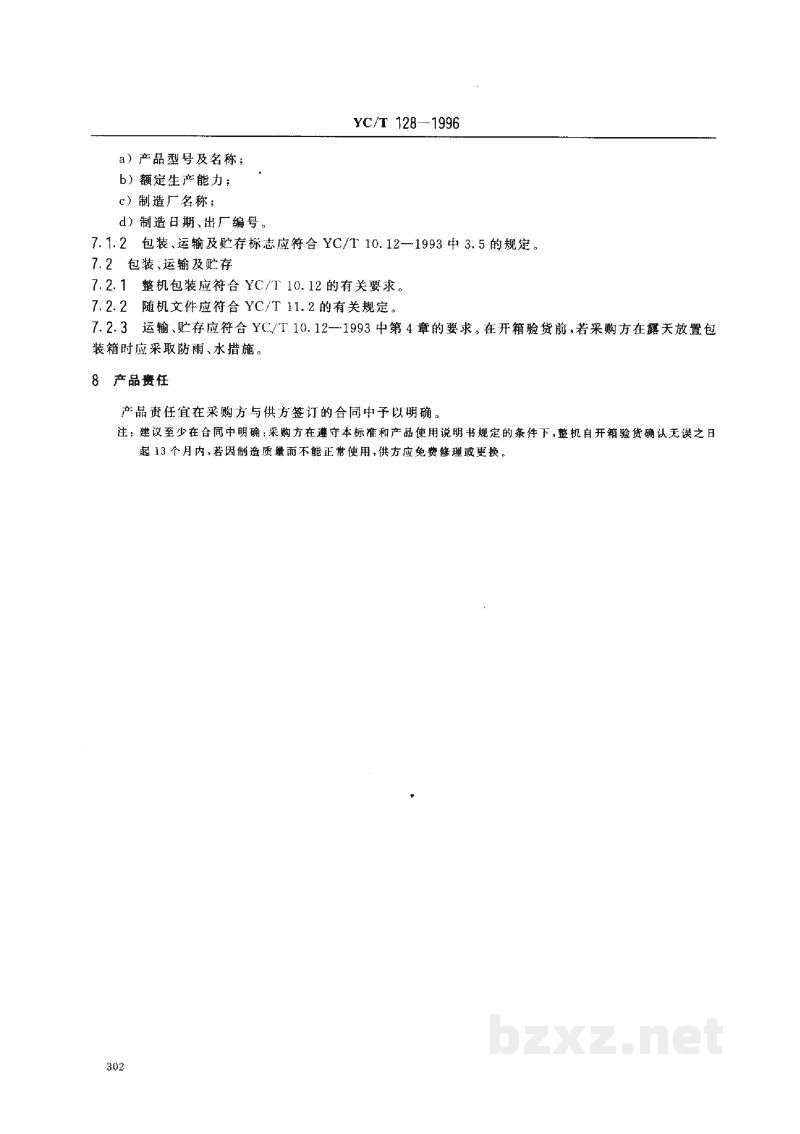

【烟草标准】 烟草机械 YB62D型细长支硬条包装机

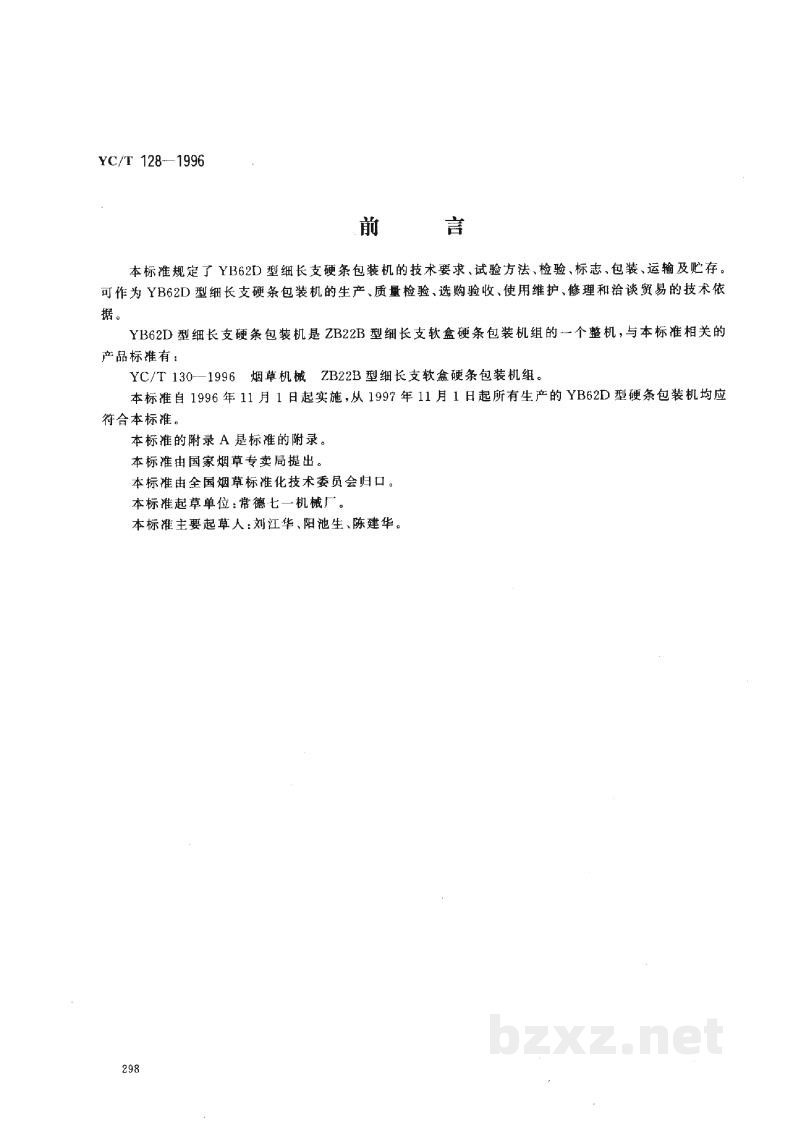

前言

本标准规定了 YB62D 型细长支硬条包装机的技术要求、试验方法、检验、标志、包装、运输及贮存。可作为 YB62D 型细长支硬条包装机的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

YB62D 型细长支硬条包装机是 ZB22B 型细长支软盒硬条包装机组的一个整机，与本标准相关的产品标准有：

YC/T 130—1996 烟草机械 ZB22B 型细长支软盒硬条包装机组。

本标准自 1996 年 11 月 1 日起实施，从 1997 年 11 月 1 日起所有生产的 YB62D 型硬条包装机均应符合本标准。

本标准的附录 A 是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：常德七一机械厂。

本标准主要起草人：刘江华、阳池生、陈建华。

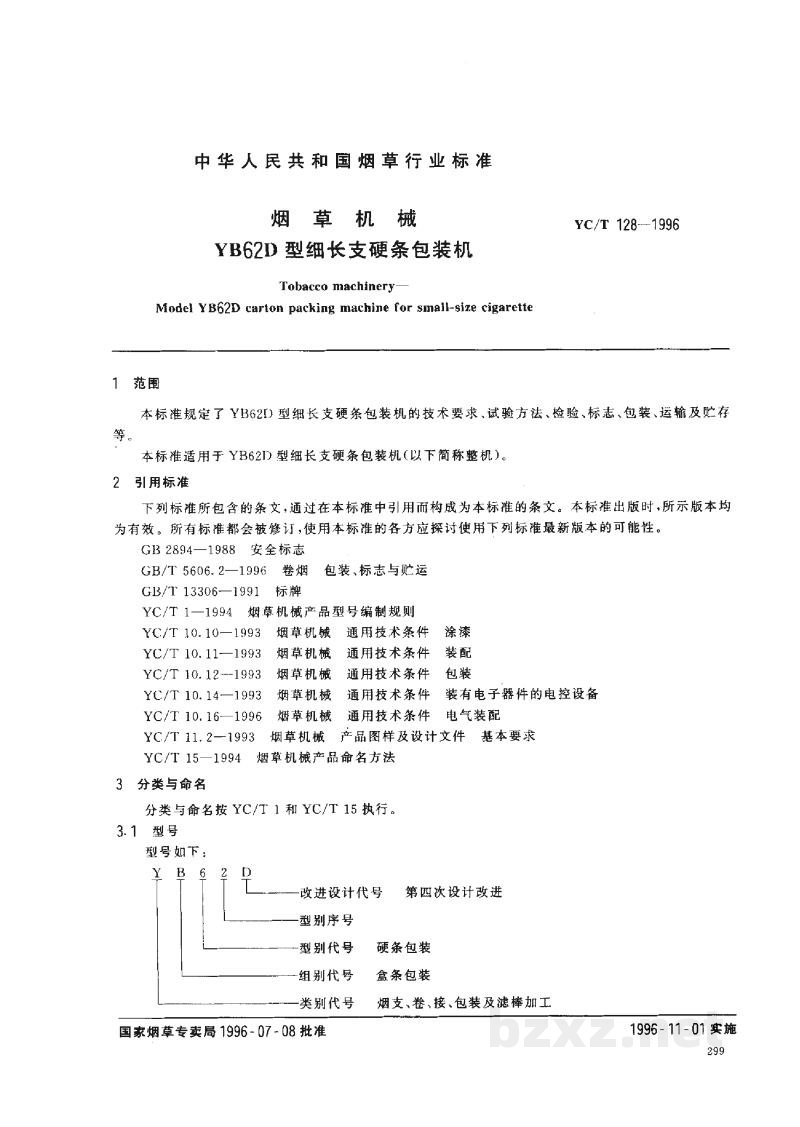

中华人民共和国烟草行业标准

Tobacco machinery —
Model YB62D carton packing machine for small-size cigarette

1  范围

本标准规定了YB62D型细长支硬条包装机的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于YB62D型细长支硬条包装机（以下简称整机）。

2  引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 2894—1988  安全标志
• GB/T 5606.2—1996  卷烟  包装、标志与贮运
• GB/T 13306—1991  标牌
• YC/T 1—1994  烟草机械产品型号编制规则
• YC/T 10.10—1993  烟草机械  通用技术条件  涂漆
• YC/T 10.11—1993  烟草机械  通用技术条件  装配
• YC/T 10.12—1993  烟草机械  通用技术条件  包装
• YC/T 10.14—1993  烟草机械  通用技术条件  装有电子器件的电控设备
• YC/T 10.16—1996  烟草机械  通用技术条件  电气装配
• YC/T 11.2—1993  烟草机械  产品图样及设计文件  基本要求
• YC/T 15—1994  烟草机械产品命名方法

3  分类与命名

分类与命名按 YC/T 1 和 YC/T 15 执行。

3.1  型号

型号如下：

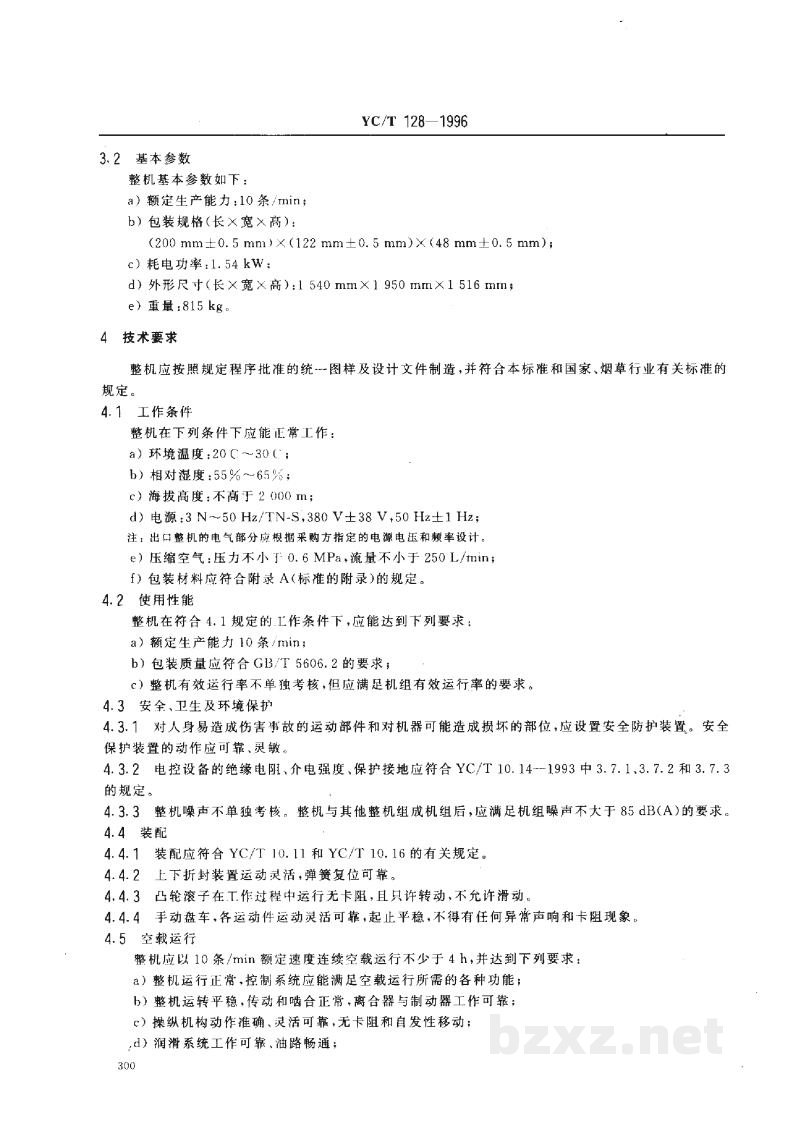

3.2 基本参数

整机基本参数如下：

1. 额定生产能力：10 条/min；
2. 包装规格 (长×宽×高)：
   (200 mm ± 0.5 mm) × (122 mm ± 0.5 mm) × (48 mm ± 0.5 mm)；
3. 耗电功率：1.54 kW；
4. 外形尺寸(长×宽×高)：1 540 mm × 1 950 mm × 1 516 mm；
5. 重量：815 kg。

4 技术要求

整机应按照规定程序批准的统一图样及设计文件制造，并符合本标准和烟草行业有关标准的规定。

4.1 工作条件

整机在下列条件下应能正常工作：

1. 环境温度：20 ℃ ~ 30 ℃；
2. 相对湿度：55% ~ 65%；
3. 海拔高度：不高于 2 000 m；
4. 电源：3 N~50 Hz/TN-S, 380 V ± 38 V, 50 Hz ± 1 Hz。

注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。

5. 压缩空气：压力不小于 0.6 MPa，流量不小于 250 L/min；
6. 包装材料应符合附录 A (标准的附录)的规定。

4.2 使用性能

整机在符合 4.1 规定的工作条件下，应能达到下列要求：

1. 额定生产能力 10 条/min；
2. 包装质量应符合 GB/T 5606.2 的要求；
3. 整机有效运行率不单独考核，但应满足机组有效运行率的要求。

4.3 安全、卫生及环境保护

4.3.1 对人体易造成伤害事故的运动部件和对机器可能造成损坏的部位，应设置安全防护装置。安全防护装置的动作应可靠、灵敏。

4.3.2 电控设备的绝缘电阻、介电强度、保护接地应符合 YC/T 10.14—1993 中 3.7.1, 3.7.2 和 3.7.3 的规定。

4.3.3 整机噪声不单独考核。整机与其他整机组成机组后，应满足机组噪声不大于 85 dB(A)的要求。

4.4 装配

1. 4.4.1 装配应符合 YC/T 10.11 和 YC/T 10.16 的有关规定。
2. 4.4.2 上下折封装置运动灵活，弹簧复位可靠。
3. 4.4.3 凸轮滚子在工作过程中运行无卡阻，且只许转动，不允许滑动。
4. 4.4.4 手动盘车，各运动件运动灵活可靠，起车平稳，不得有任何异常声响和卡组现象。

4.5 空载运行

整机应以 10 条/min 额定速度连续空载运行不少于 4 h，并达到下列要求：

1. 整机运行正常，控制系统应能满足空载运行所需的各种功能；
2. 整机运转平稳，传动和啮合正常，离合器与制动器工作可靠；
3. 操纵机构动作准确、灵活可靠，无卡阻和自发性移动；
4. 润滑系统工作可靠、油路畅通；
