【烟草标准】 烟草机械 YB92D型细长支条外透明纸包装机

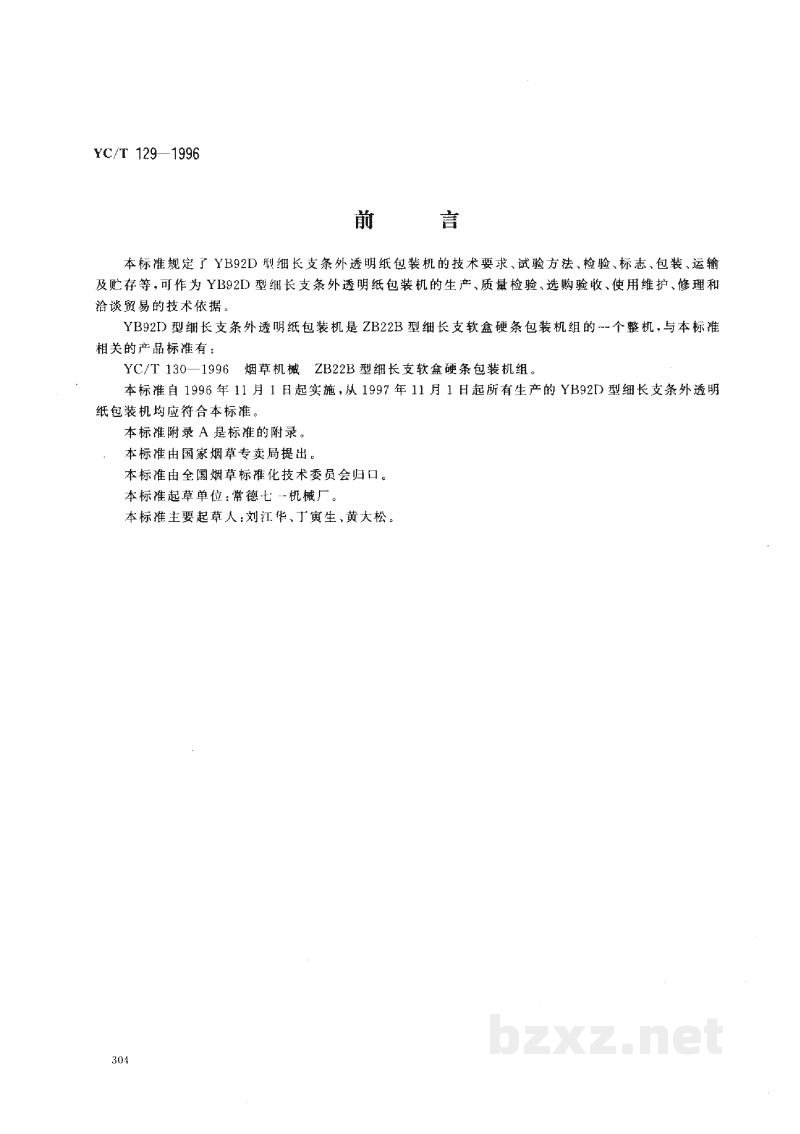

前言

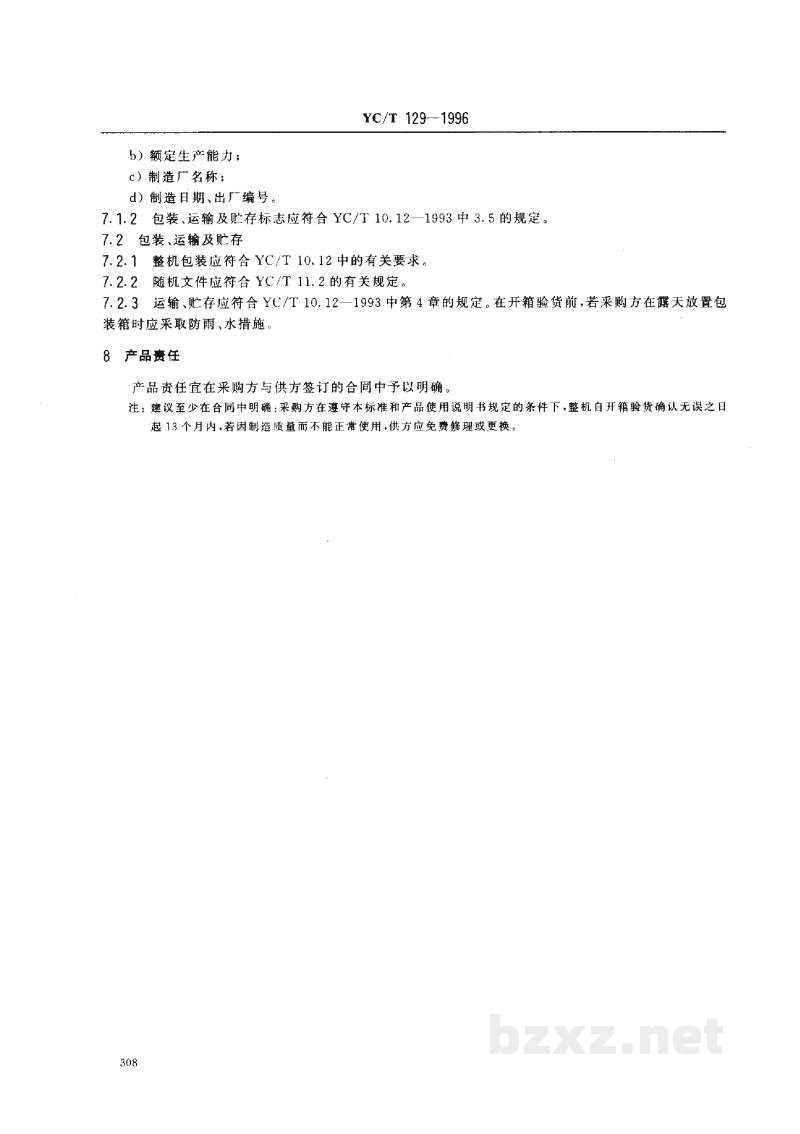

本标准规定了YB92D型细长支条外透明纸包装机的技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为YB92D型细长支条外透明纸包装机的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

YB92D型细长支条外透明纸包装机是ZB22B型细长支软盒硬条包装机组的一个整机，与本标准相关的产品标准有：

YC/T 130—1996 烟草机械 ZB22B型细长支软盒硬条包装机组。

本标准自1996年11月1日起实施，从1997年11月1日起所有生产的YB92D型细长支条外透明纸包装机均应符合本标准。

本标准附录A是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：常德七一机械厂。

本标准主要起草人：刘江华、丁寅生、黄大松。

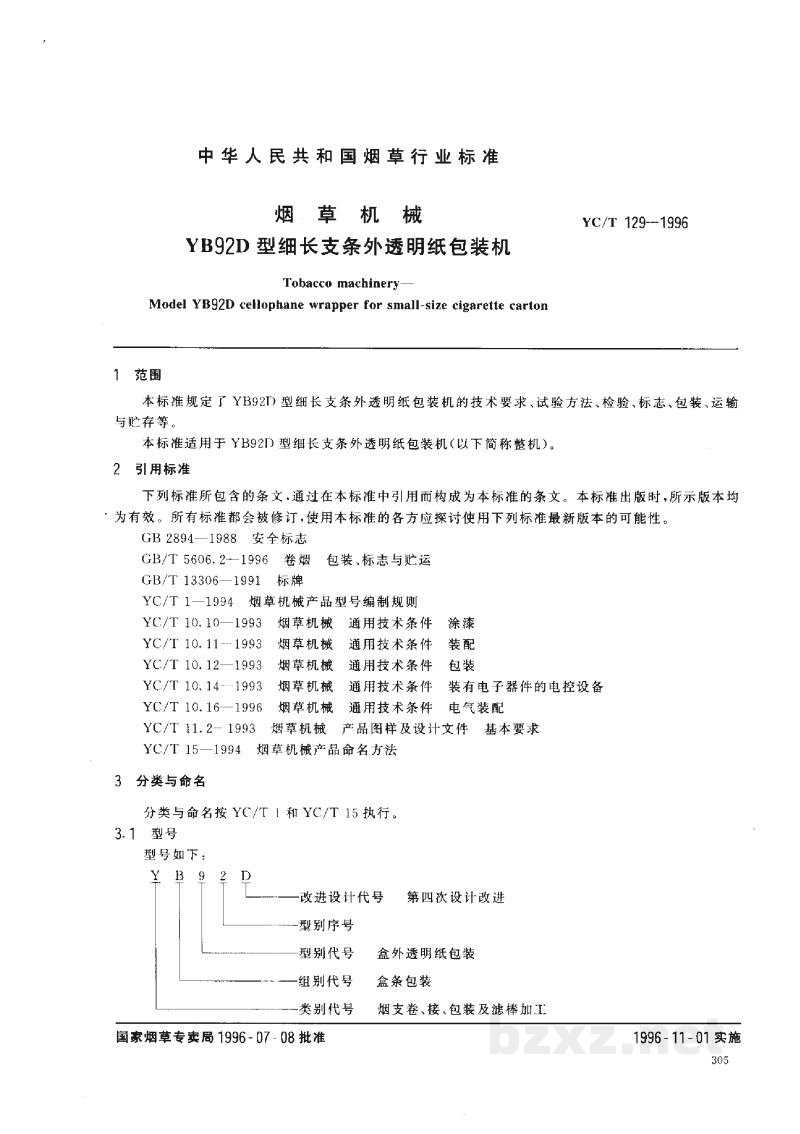

中华人民共和国烟草行业标准

烟草机械 YC/T 129—1996

YB92D型细长支条外透明纸包装机

Tobacco machinery—
Model YB92D cellolane wrapper for small-size cigarette carton

1 范围

本标准规定了YB92D型细长支条外透明纸包装机的技术要求、试验方法、检验、标志、包装、运输与贮存等。

本标准适用于YB92D型细长支条外透明纸包装机（以下简称整机）。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 2894—1988 安全标志
• GB/T 5606.2—1996 卷烟 包装、标志与贮运
• GB/T 13306—1991 标牌
• YC/T 1—1994 烟草机械产品型号编制规则
• YC/T 10.10—1993 烟草机械 通用技术条件 涂漆
• YC/T 10.11—1993 烟草机械 通用技术条件 装配
• YC/T 10.12—1993 烟草机械 通用技术条件 包装
• YC/T 10.14—1993 烟草机械 通用技术条件 装有电子器件的电控设备
• YC/T 10.16—1996 烟草机械 通用技术条件 电气装配
• YC/T 11.2—1993 烟草机械产品图样及设计文件 基本要求
• YC/T 15—1994 烟草机械产品命名方法

3 分类与命名

分类与命名按 YC/T 1和YC/T 15执行。

3.1 型号

型号如下：

国家烟草专卖局1996-07-08批准 1996-11-01实施

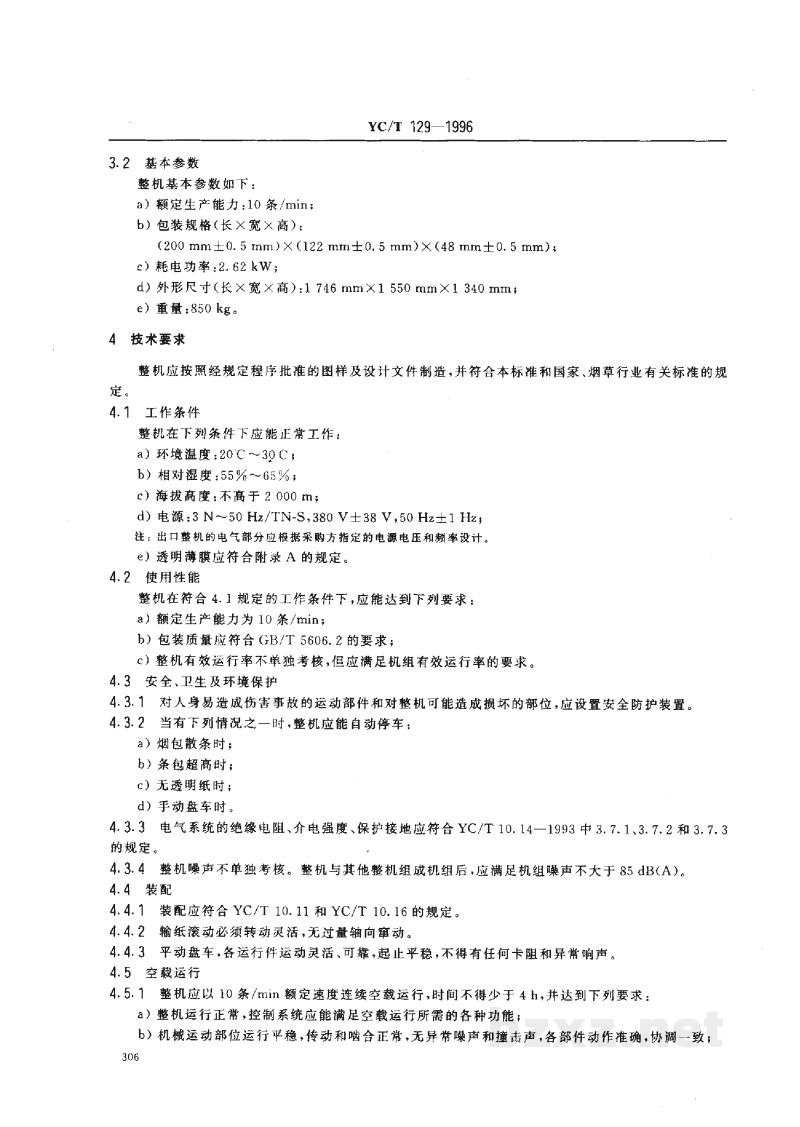

3.2 基本参数

整机基本参数如下：

a) 额定生产能力:10条/min;

b) 包装规格(长×宽×高):
(200 mm±0.5 mm)×(122 mm±0.5 mm)×(48 mm±0.5 mm);

c) 耗电功率:2.62 kW;

d) 外形尺寸(长×宽×高):1746 mm×1550 mm×1340 mm;

e) 重量:850 kg。

4 技术要求

整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和烟草行业有关标准的规定。

4.1 工作条件

整机在下列条件下应能正常工作：

a) 环境温度:20℃~30℃;

b) 相对湿度:55%~65%;

c) 海拔高度:不高于2000 m;

d) 电源,3N~50 Hz/TN-S,380 V±38 V,50 Hz±1 Hz。

注：出口整机的电气部分应根据买方指定的电源电压和频率设计。

e) 透明薄膜应符合附录 A 的规定。

4.2 使用性能

整机在符合4.1规定的工作条件下，应能达到下列要求：

a) 额定生产能力为10条/min;

b) 包装质量应符合 GB/T 5606.2的要求；

c) 整机有效运行率不单独考核,但应满足机组有效运行率的要求。

4.3 安全、卫生及环境保护

4.3.1 对人体易造成伤害事故的运动部件和对整机可能造成损坏的部位，应设置安全防护装置。

4.3.2 当有下列情况之一时，整机应能自动停车：

• a) 烟包散条时；
• b) 条码超高时；
• c) 无透明纸时；
• d) 手动盘车时。

4.3.3 电气系统的绝缘电阻、介电强度、保护接地应符合YC/T 10.14—1993中3.7.1, 3.7.2和3.7.3的规定。

4.3.4 整机噪声不单独考核。整机与其他整机组成机组后，应满足机组噪声不大于85 dB(A)。

4.4 装配

4.4.1 装配应符合YC/T 10.11和YC/T 10.16的规定。

4.4.2 输纸滚动必须转动灵活，无过量轴向窜动。

4.4.3 平动盘车。各运行件运动灵活、可靠，起止平稳，不得有任何卡阻和异常响声。

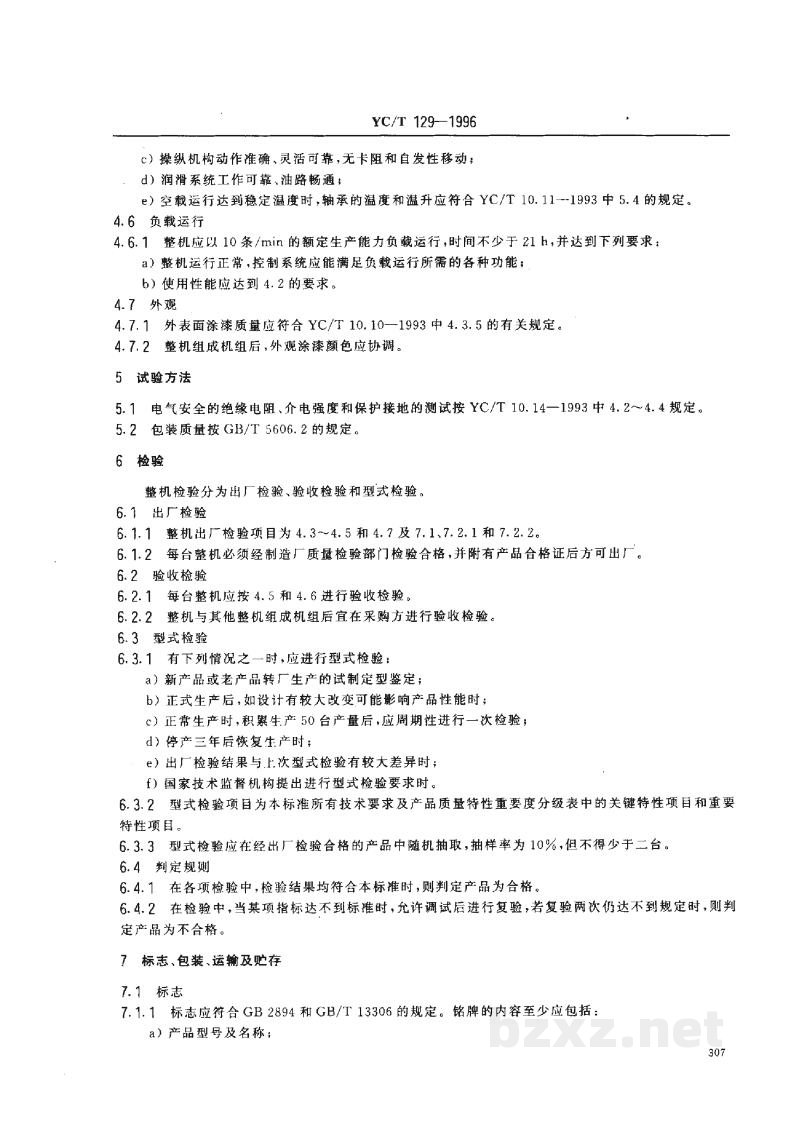

4.5 空载运行

4.5.1 整机应以10条/min额定速度连续空载运行,时间不得少于4 h,并达到下列要求：

• a) 整机运行正常，控制系统应能满足空载运行所需的各种功能；
• b) 机械运动部位运行平稳，传动和啮合正常。无异常噪声和撞击声，各部件动作准确，协调一致。
