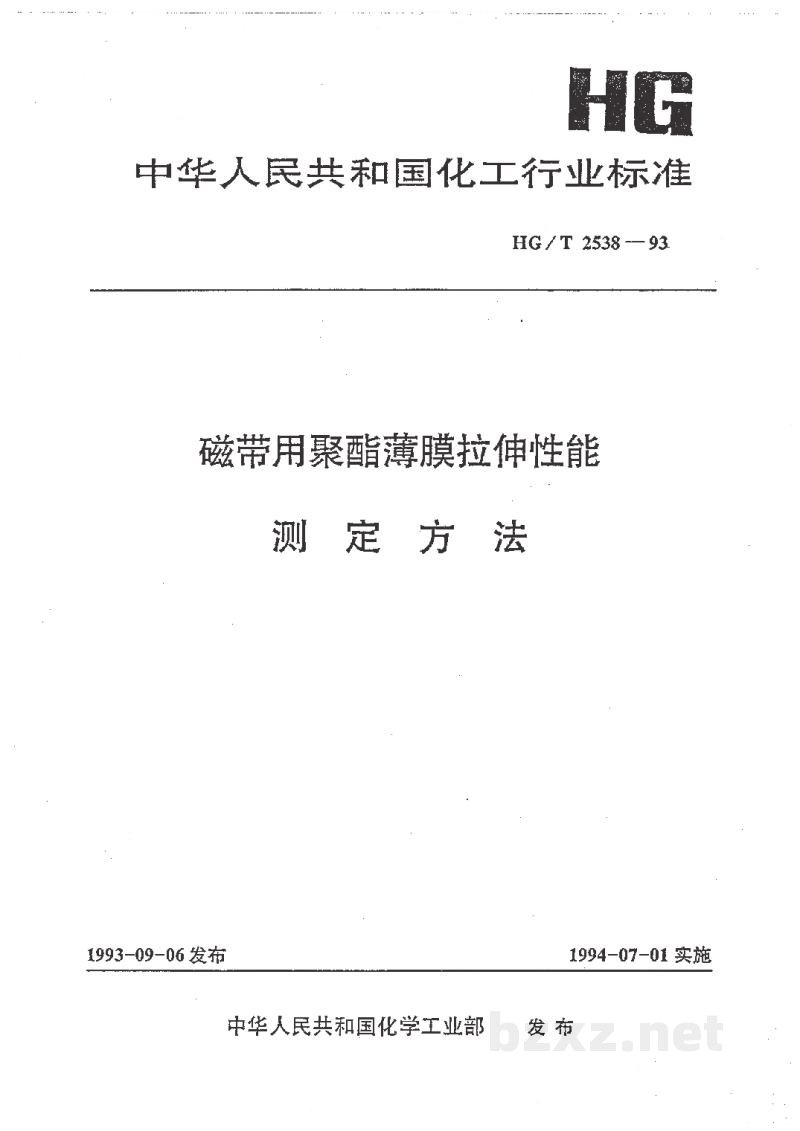

中华人民共和国化工行业标准
HG/T 2538—93
磁带用聚酯薄膜拉伸性能
测定方法
1993-09-06 发布1994-07-01 实施
中华人民共和国化学工业部 发布

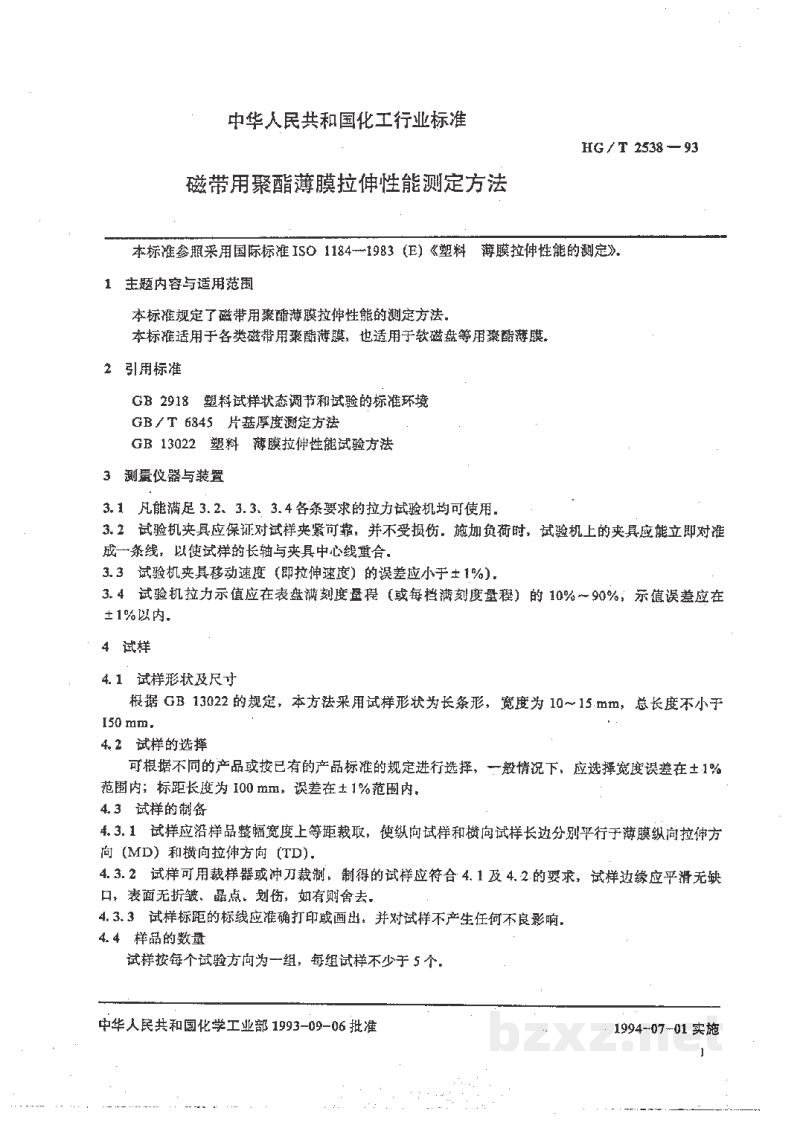

中华人民共和国化工行业标准
HG / T 2538 — 93
磁带用聚酯薄膜拉伸性能测定方法
本标准参照采用国际标准 ISO 1184—1983 (E)《塑料 薄膜拉伸性能的测定》。
1 主题内容与适用范围
本标准规定了磁带用聚酯薄膜拉伸性能的测定方法。
本标准适用于各类磁带用聚酯薄膜，也适用于软磁盘等用聚酯薄膜。
2 引用标准
- GB 2918 塑料试样状态调节和试验的标准环境
- GB / T 6845 片基厚度测定方法
- GB 13022 塑料 薄膜拉伸性能试验方法
3 测量仪器与装置
3.1 凡能满足 3.2、3.3、3.4 各条要求的拉力试验机均可使用。
3.2 试验机夹具应保证对试样夹紧可靠，并不受损伤。施加负荷时，试验机上的夹具应能立即对准成一条线，以使试样的长轴与夹具中心线重合。
3.3 试验机夹具移动速度（即拉伸速度）的误差应小于 $\pm1\%$ 。
3.4 试验机拉力示值应在表盘满刻度量程（或每档满刻度量程）的 $10\%\sim90\%$，示值误差应在 $\pm1\%$ 以内。
4 试样
4.1 试样形状及尺寸
根据 GB 13022 的规定，本方法采用试样形状为长条形，宽度为 $10\sim15 \text{ mm}$，总长度不小于 $150 \text{ mm}$。
4.2 试样的选择
可根据不同的产品或按已有的产品标准的规定进行选择。一般情况下，应选择宽度误差在 $\pm1\%$ 范围内；标距长度为 $100 \text{ mm}$，误差在 $\pm1\%$ 范围内。
4.3 试样的制备
4.3.1 试样应沿样品整幅宽度上等距截取，使纵向试样和横向试样长边分别平行于薄膜纵向拉伸方向（MD）和横向拉伸方向（TD）。
4.3.2 试样可用裁样器或冲刀裁制。制得的试样应符合 4.1 及 4.2 的要求，试样边缘应平滑无缺口，表面无折皱、晶点、划伤，如有则舍去。
4.3.3 试样标距的标线应准确打印或画出，并对试样不产生任何不良影响。
4.4 样品的数量
试样按每个试验方向为一组，每组试样不少于 5 个。
中华人民共和国化学工业部 1993-09-06 批准 1994-07-01 实施

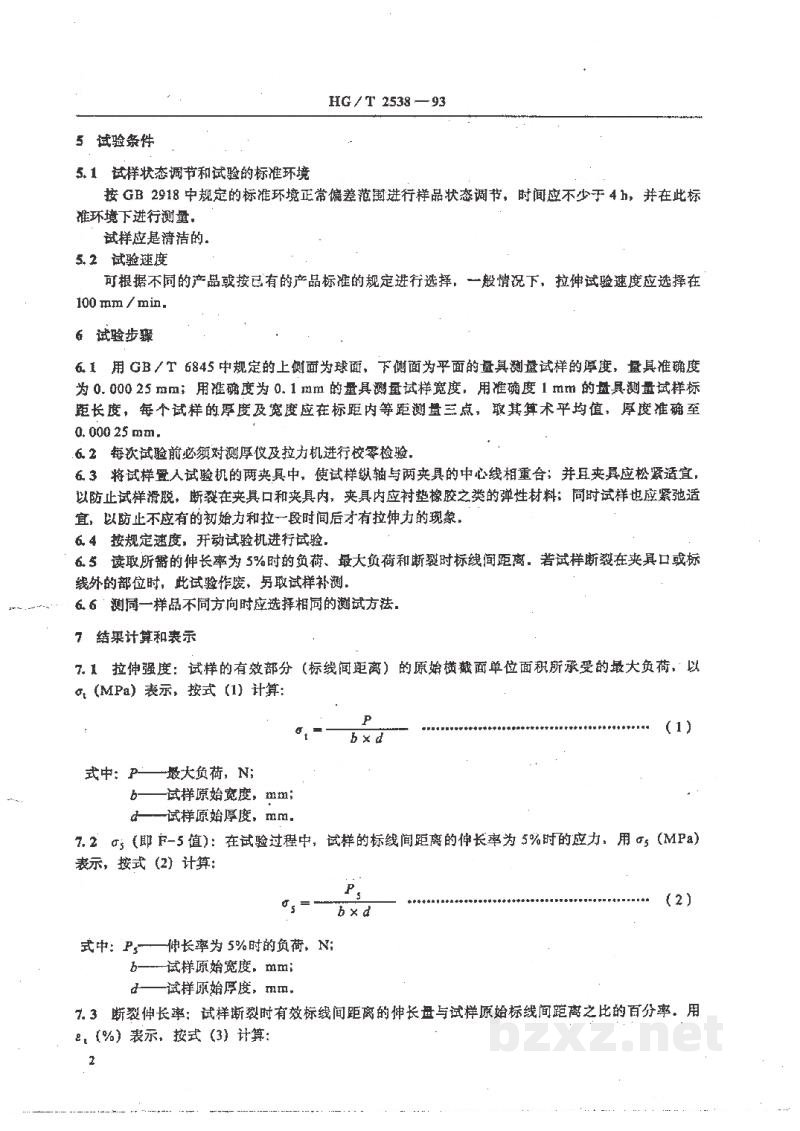

5 试验条件
5.1 试样状态调节和试验的标准环境
按 GB 2918 中规定的标准环境正常偏差范围进行样品状态调节，时间应不少于 4 h，并在此标准环境下进行测试。
试样应是清洁的。
5.2 试验速度
可根据不同的产品或按已有的产品标准的规定进行选择。一般情况下，拉伸试验速度应选择在 100 mm/min。
6 试验步骤
6.1 用 GB/T 6845 中规定的上侧面为球面、下侧面为平面的量具测量试样的厚度，量具准确度应为 0.000 25 mm；用准确度为 0.1 mm 的量具测量试样宽度，用准确度 1 mm 的量具测量试样标距长度。每个试样的厚度及宽度应在标距内等距测量三点，取其算术平均值。厚度应准确至 0.000 25 mm。
6.2 每次试验前必须对测厚仪及拉力机进行校零检验。
6.3 将试样置入试验机的两夹具中，使试样纵轴与两夹具的中心线相重合；并且夹具应松紧适宜，以防止试样滑脱、断裂在夹口和夹具内。夹具内应衬垫橡胶之类的弹性材料；同时试样也应张紧适宜，以防止不应有的初始力和拉一段时间后才发生拉伸力的现象。
6.4 按规定速度，开动试验机进行试验。
6.5 读取所需的伸长率为 5% 时的负荷、最大负荷和断裂时标线间距离。若试样断裂在夹口或标线外的部位时，此试验作废，另取试样补测。
6.6 测同一样品不同方向时应选择相同的测试方法。
7 结果计算和表示
7.1 拉伸强度：试样的有效部分（标线间距离）的原始横截面单位面积所承受的最大负荷，以 $\sigma_b$ (MPa) 表示，按式 (1) 计算：
$$ \sigma_b = \frac{P}{b \times d} \quad \text{(1)} $$
式中：
$P$ ——最大负荷，N；
$b$ ——试样原始宽度，mm；
$d$ ——试样原始厚度，mm。
7.2 $\sigma_5$（即 F-5 值）：在试验过程中，试样的标线间距离的伸长率为 5% 时的应力。用 $\sigma_5$ (MPa) 表示，按式 (2) 计算：
$$ \sigma_5 = \frac{P_s}{b \times d} \quad \text{(2)} $$
式中：
$P_s$ ——伸长率为 5% 时的负荷，N；
$b$ ——试样原始宽度，mm；
$d$ ——试样原始厚度，mm。

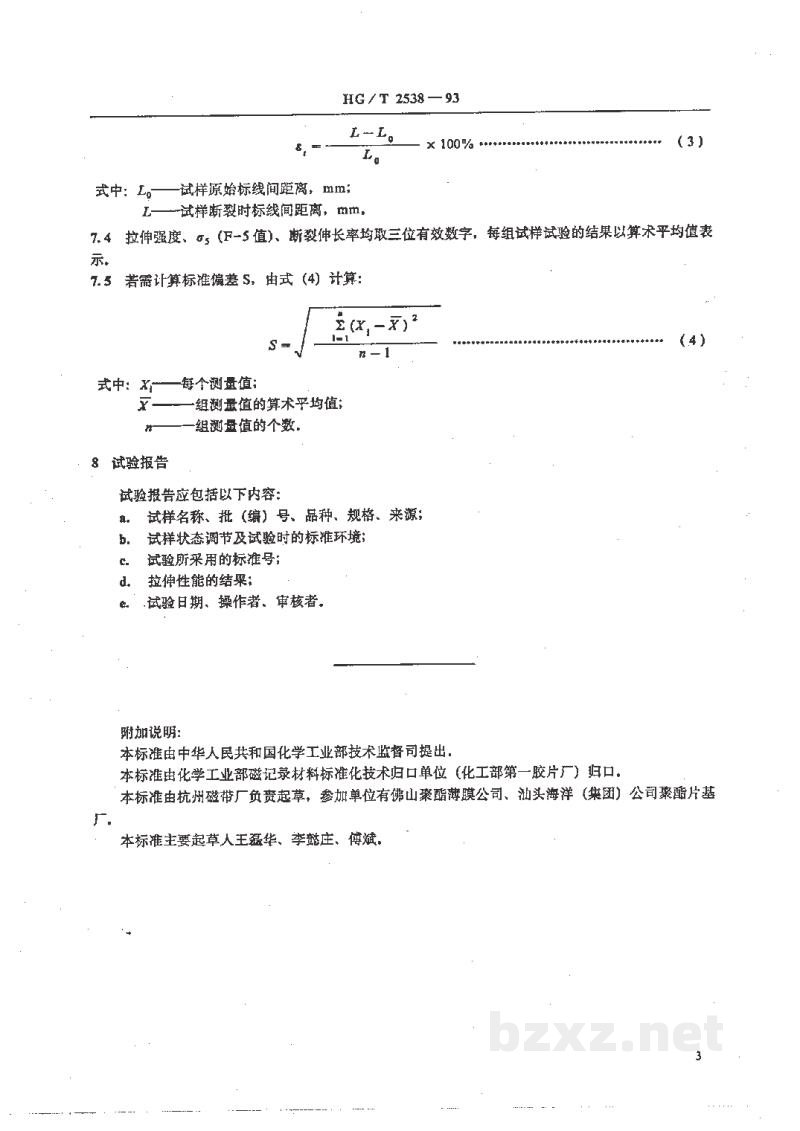

7.3 断裂伸长率：试样断裂时有效标线间距离的伸长量与试样原始标线间距离之比的百分率。用 $e_b$ (%) 表示，按式 (3) 计算：
