【化工标准】 鞋用胶粘剂耐热性试验方法蠕变法

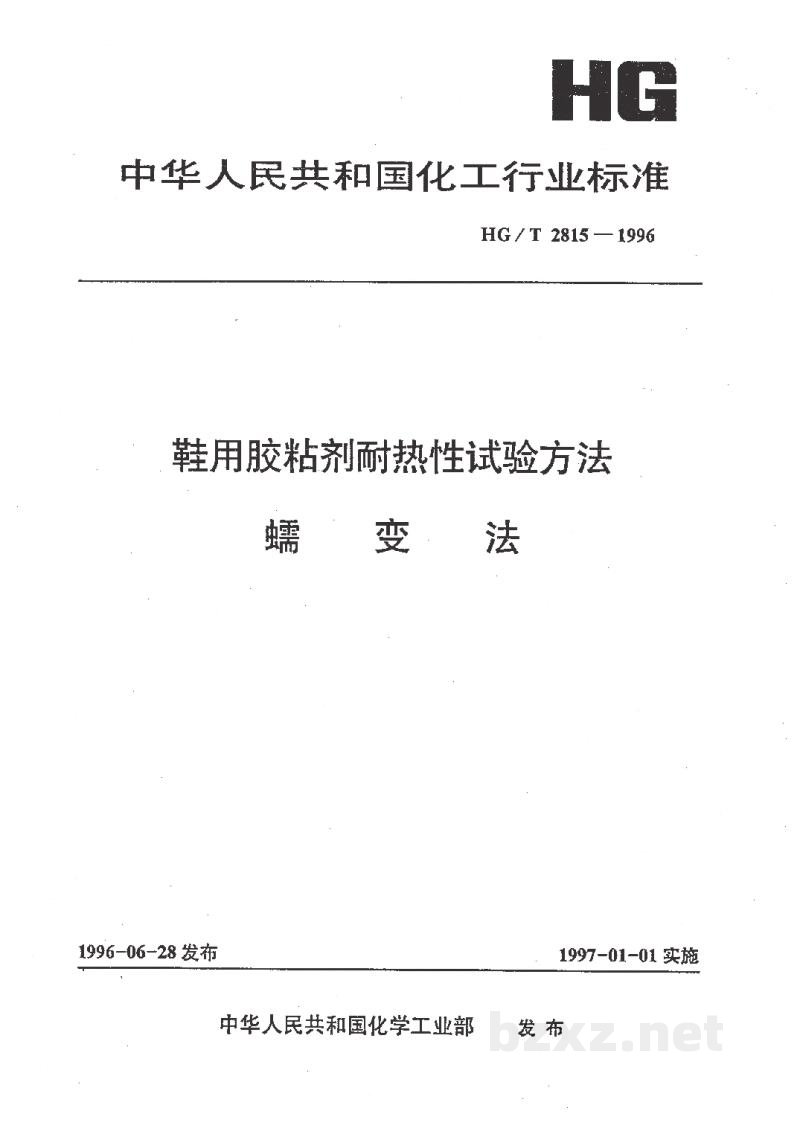

HG

中华人民共和国化工行业标准

HG/T 2815—1996

鞋用胶粘剂耐热性试验方法
蠕变法

中华人民共和国化学工业部 发布

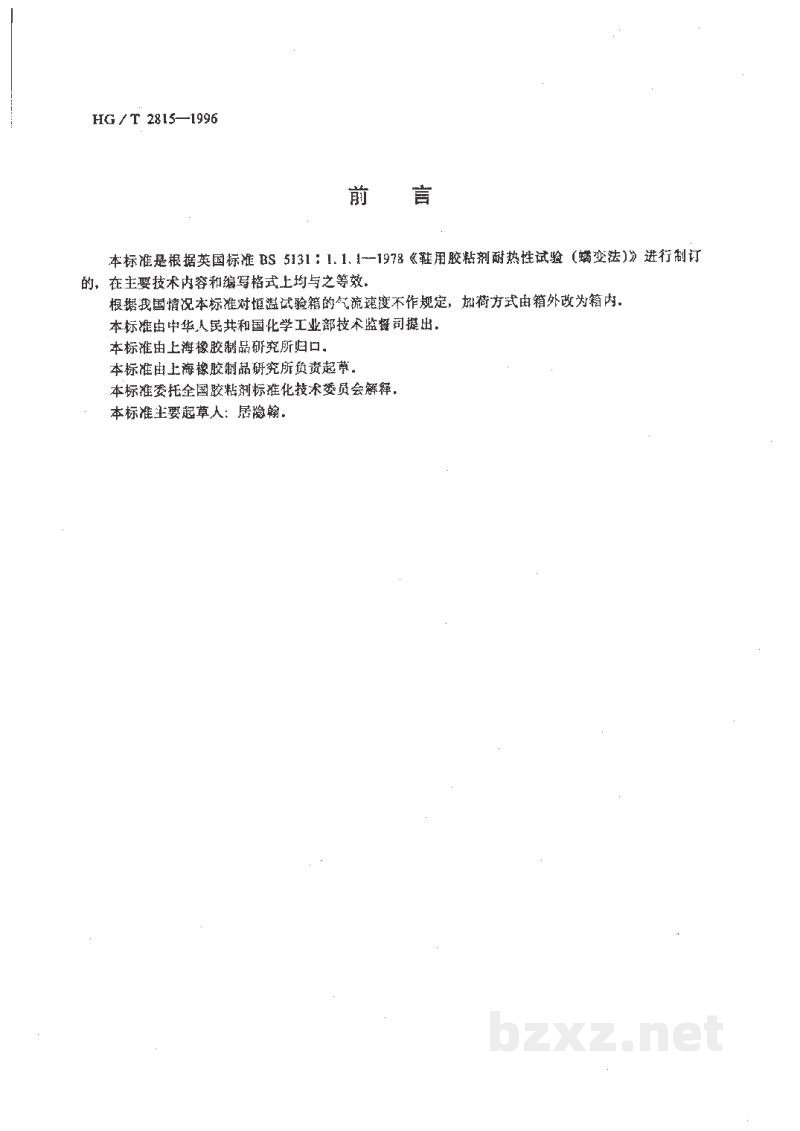

前 言

本标准是根据英国标准 BS 5131：1.1.1—1978《鞋用胶粘剂耐热性试验（蠕变法）》进行制订的，在主要技术内容和编写格式上均与之等效。

根据我国情况本标准对恒温试验箱的气流速度不作规定，加荷方式由箱外改为箱内。

本标准由中华人民共和国化学工业部技术监督司提出。

本标准由上海橡胶制品研究所归口。

本标准由上海橡胶制品研究所负责起草。

本标准委托全国胶粘剂标准化技术委员会解释。

本标准主要起草人：居隐峻。

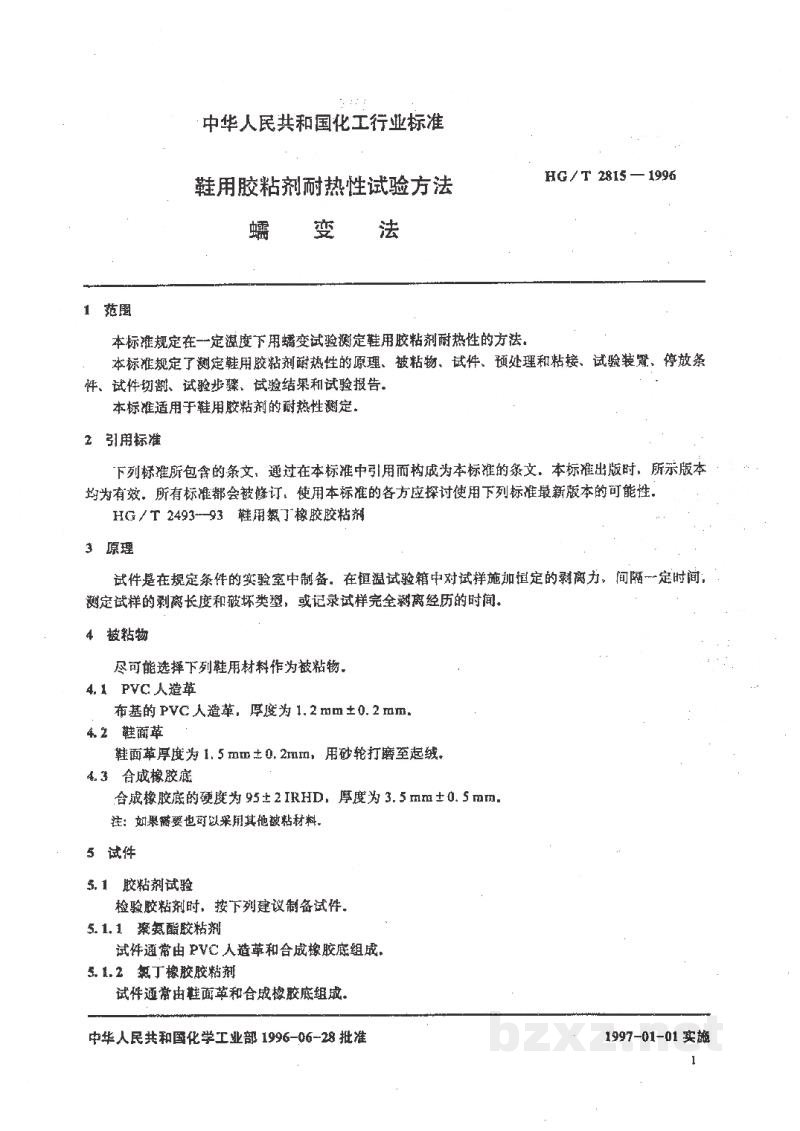

中华人民共和国化工行业标准

鞋用胶粘剂耐热性试验方法
蠕 变 法 HG/T 2815—1996

1 范围

本标准规定在一定温度下用蠕变试验测定鞋用胶粘剂耐热性的方法。

本标准规定了测定鞋用胶粘剂耐热性的原理、被粘物、试件、预处理和粘接、试验装置、停放条件、试件切割、试验步骤、试验结果和试验报告。

本标准适用于鞋用胶粘剂的耐热性测定。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

HG/T 2493—93 鞋用氯丁橡胶胶粘剂

3 原理

试件是在规定条件的实验室中制备。在恒温试验箱中对试样施加恒定的剥离力，间隔一定时间，测定试样的剥离长度和破坏类型，或记录试样完全剥离经历的时间。

4 被粘物

尽可能选择下列鞋用材料作为被粘物。

4.1 PVC人造革

布基的PVC人造革，厚度为 1.2 mm ± 0.2 mm。

4.2 鞋面革

鞋面革厚度为 1.5 mm ± 0.2mm，用砂轮打磨至起绒。

4.3 合成橡胶底

合成橡胶底的硬度为 95±2IRHD，厚度为 3.5 mm ± 0.5 mm。
注：如果需要也可以采用其他被粘材料。

5 试件

5.1 胶粘剂试验

检验胶粘剂时，按下列建议制备试件。

5.1.1 聚氨酯胶粘剂

试件通常由PVC人造革和合成橡胶底组成。

5.1.2 氯丁橡胶胶粘剂

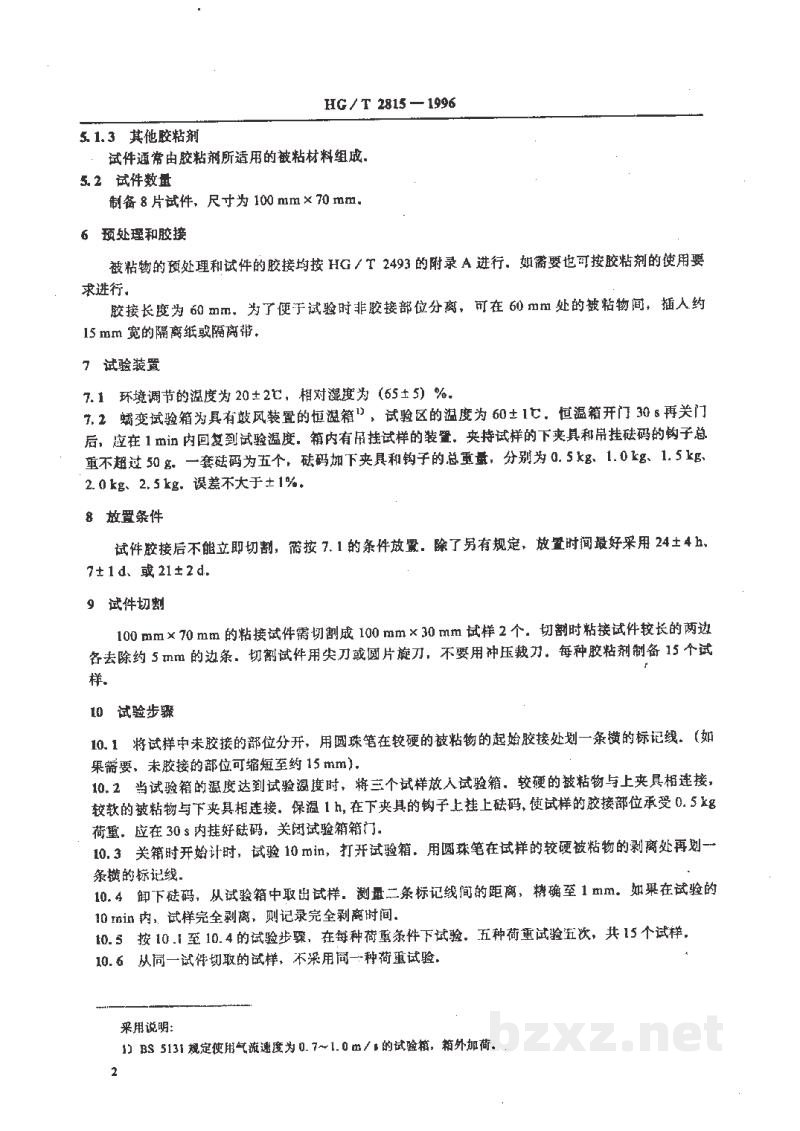

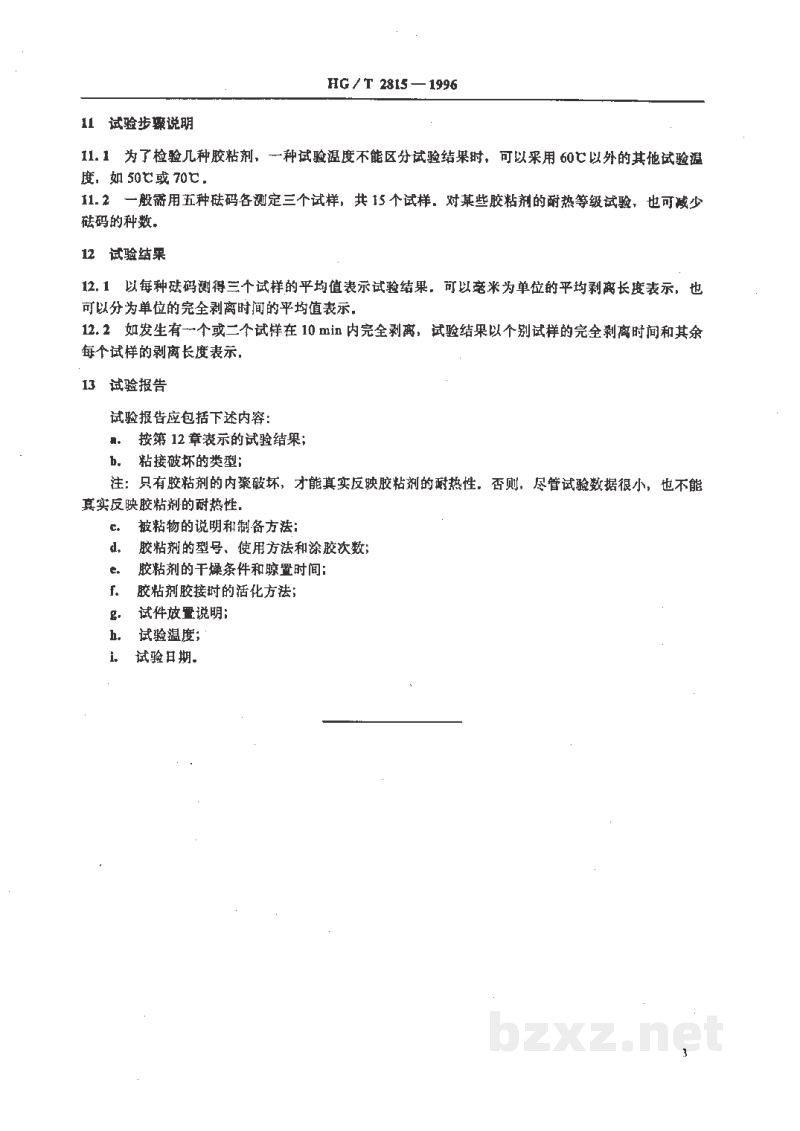

试件通常由鞋面革和合成橡胶底组成。
