【烟草标准】 烟草机械 CA611～613型红外水分仪

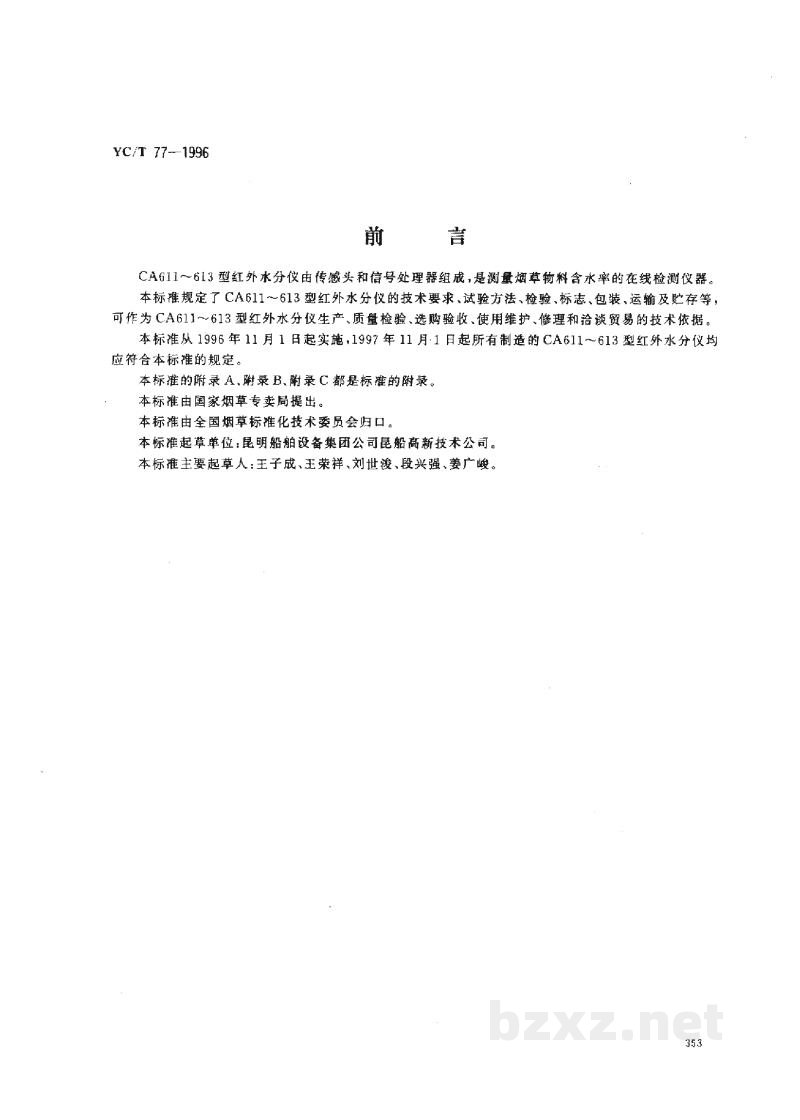

前 言

CA611～613型红外水分仪由传感头和信号处理臂组成，是测量烟草物料含水率的在线检测仪器。

本标准规定了CA611～613型红外水分仪的技术要求、试验方法、检验、标志、包装、运输及贮存等，可作为CA611～613型红外水分仪生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

本标准从1996年11月1日起实施，1997年11月1日起所有制造的CA611～613型红外水分仪均应符合本标准的规定。

本标准的附录A、附录B、附录C都是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：昆明船舶设备集团公司昆船高新技术公司。

本标准主要起草人：王子成、王荣祥、刘世波、段兴强、黄广峻。

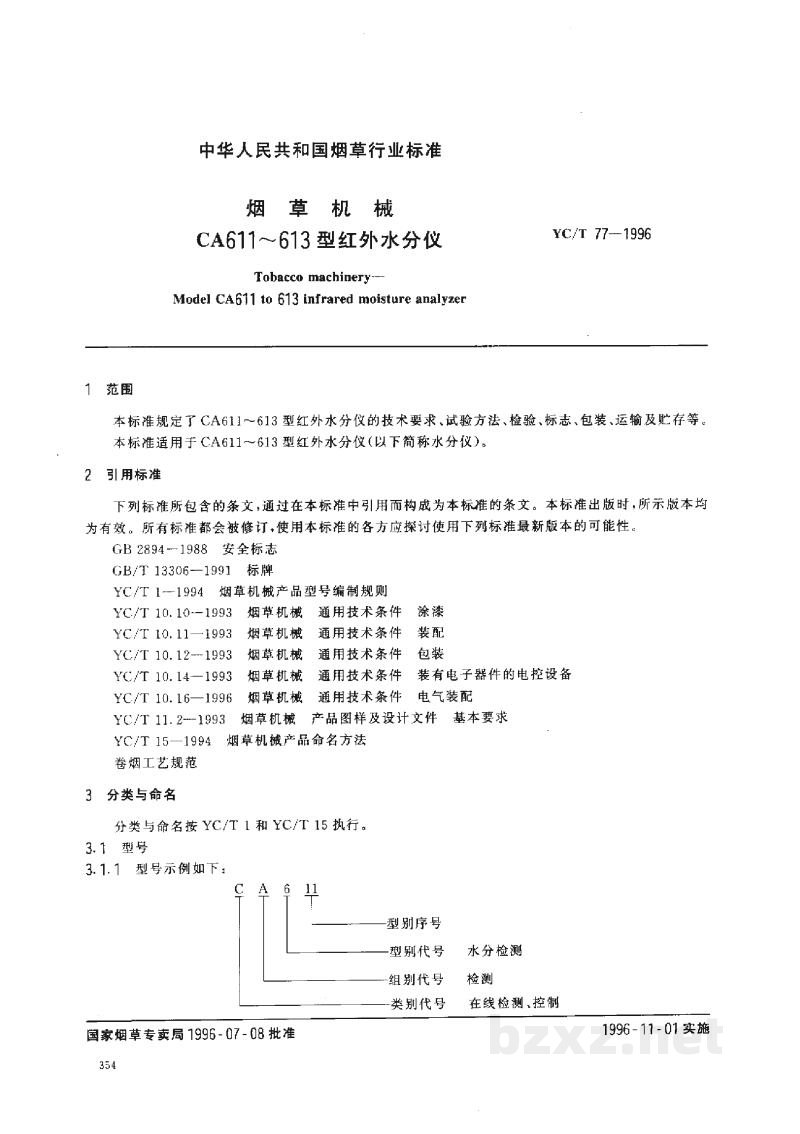

中华人民共和国烟草行业标准

YC/T 77—1996

烟 草 机 械
CA611~613型红外水分仪

Tobacco machinery—
Model CA611 to 613 infrared moisture analyzer

1 范围

本标准规定了CA611~613型红外水分仪的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于CA611~613型红外水分仪（以下简称水分仪）。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 2894—1988   安全标志
• GB/T 13306—1991   标牌
• YC/T 1—1994   烟草机械产品型号编制规则
• YC/T 10.10—1993   烟草机械   通用技术条件   涂装
• YC/T 10.11—1993   烟草机械   通用技术条件   装配
• YC/T 10.12—1993   烟草机械   通用技术条件   包装
• YC/T 10.14—1993   烟草机械   通用技术条件   装有电子器件的电控设备
• YC/T 10.16—1996   烟草机械   通用技术条件   电气装配
• YC/T 11.2—1993   烟草机械   产品图样及设计文件   基本要求
• YC/T 15—1994   烟草机械产品命名方法
• 卷烟工艺规范

3 分类与命名

分类与命名按 YC/T 1 和 YC/T 15 执行。

3.1   型号

3.1.1   型号示例如下：

国家烟草专卖局1996-07-08批准 1996-11-01实施

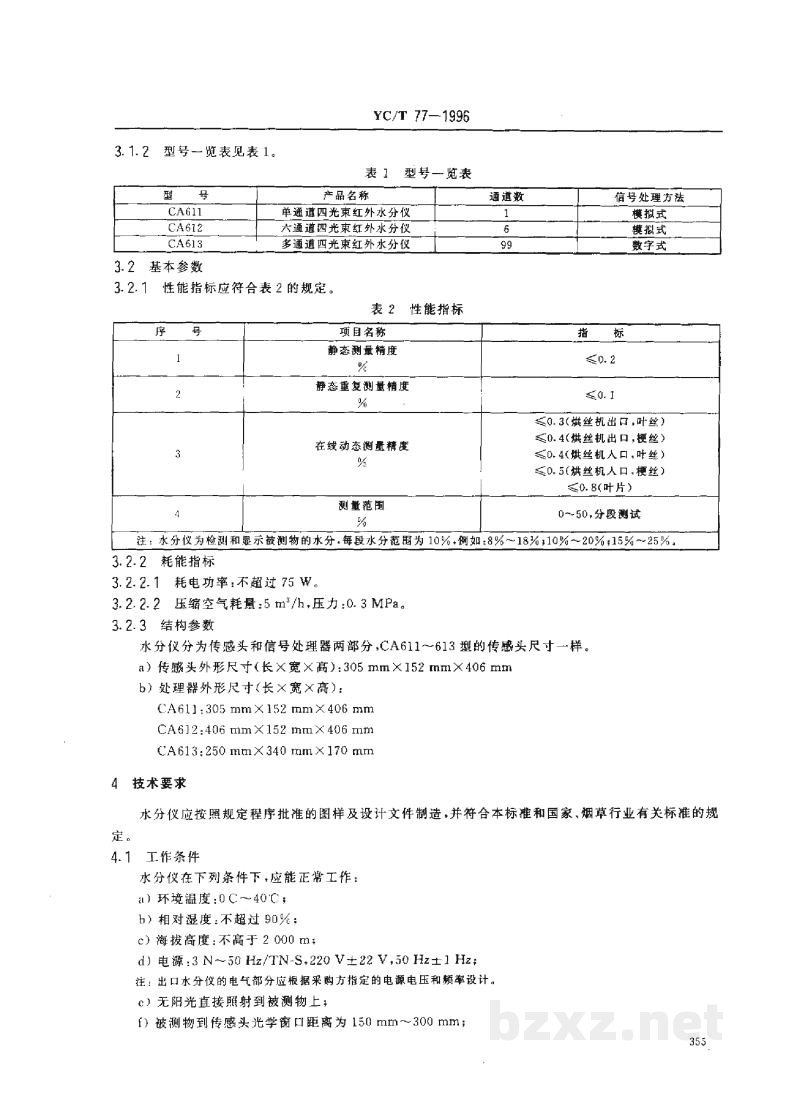

3.1.2 型号一览表见表1。

3.2 基本参数

3.2.1 性能指标应符合表2的规定。

注：水分仪为检测和显示被测物的水分。每段水分范围为10%，例如：8%～18%；10%～20%；15%～25%。

3.2.2 耗能指标

3.2.2.1 耗电功率：不超过75 W。

3.2.2.2 压缩空气耗量：5 m³/h，压力：0.3 MPa。

3.2.3 结构参数

水分仪分为传感器和信号处理器两部分。CA611～613型的传感器尺寸一样。

• 传感器外形尺寸(长×宽×高)：305 mm×152 mm×406 mm
• 处理器外形尺寸(长×宽×高)：
  • CA611：305 mm×152 mm×406 mm
  • CA612：406 mm×152 mm×406 mm
  • CA613：250 mm×340 mm×170 mm

4 技术要求

水分仪应按照规定程序批准的图样及设计文件制造，并符合本标准和烟草行业有关标准的规定。

4.1 工作条件

水分仪在下列条件下，应能正常工作：

• 环境温度：0℃～40℃；
• 相对湿度：不超过90%；
• 海拔高度：不高于2 000 m；
• 电源：3 N～50 Hz/TN-S，220 V±22 V，50 Hz±1 Hz；
  注：出口水分仪的电气部分应根据采购方指定的电源电压和频率设计。
• 无阳光直接照射到被测物上；
• 被测物到传感器光学窗口距离为150 mm～300 mm；
