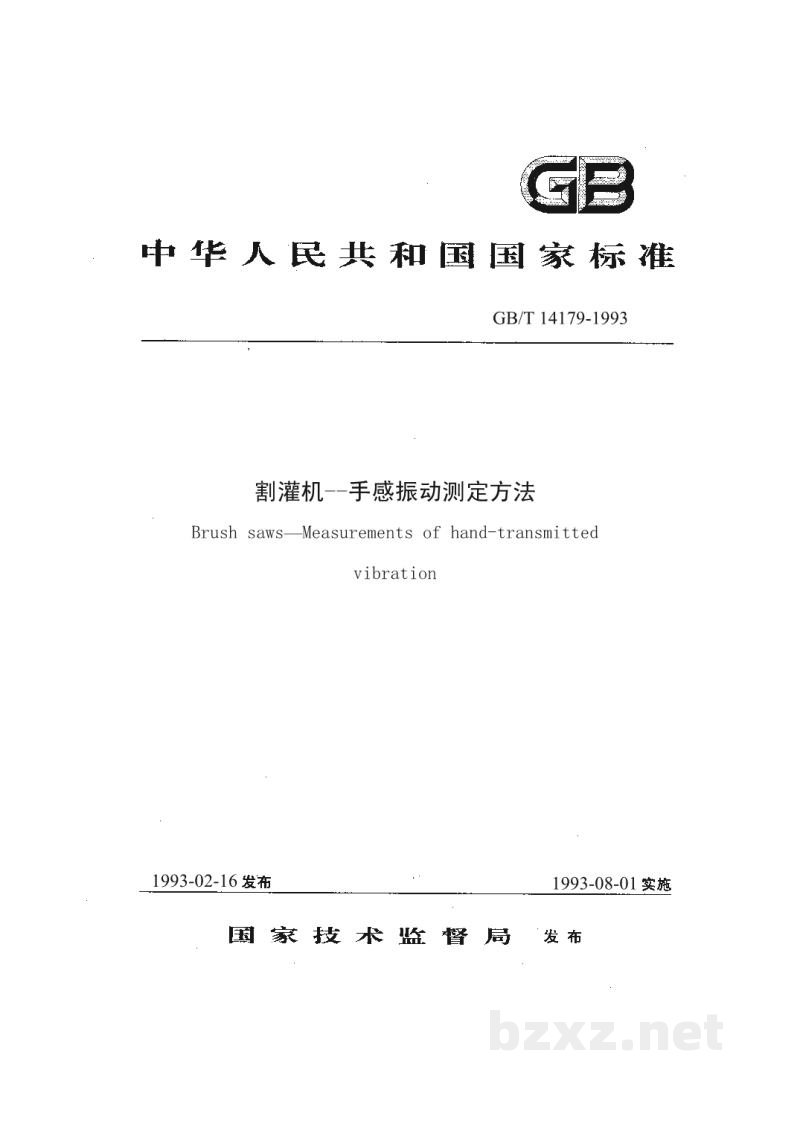

【国家标准】 割灌机　手感振动测定方法

中华人民共和国国家标准

GB/T 14179-1993

割灌机—手感振动测定方法

Brush saws—Measurements of hand-transmitted vibration

1993-02-16 发布 1993-08-01 实施

国家技术监督局    发布

割灌机—手感振动测定方法

GB/T 14179-1993

Brush saws—Measurements of hand-transmitted vibration

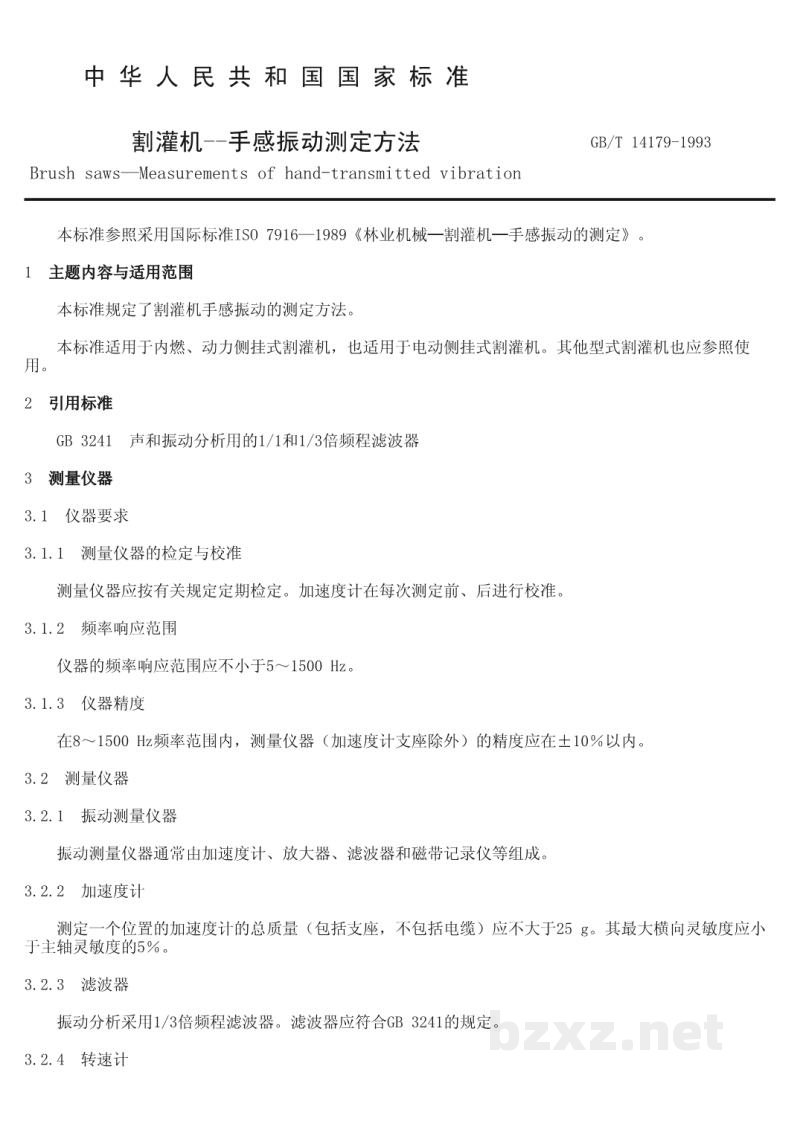

本标准参照采用国际标准ISO 7916—1989《林业机械一割灌机一手感振动的测定》。

1 主题内容与适用范围

本标准规定了割灌机手感振动的测定方法。

本标准适用于内燃、动力侧挂式割灌机，也适用于电动侧挂式割灌机。其他型式割灌机也应参照使用。

2 引用标准

GB 3241 声和振动分析用的1/1和1/3倍频程滤波器

3 测量仪器

3.1 仪器要求

3.1.1 测量仪器的检定与校准

测量仪器应按有关规定定期检定。加速度计在每次测定前、后进行校准。

3.1.2 频率响应范围

仪器的频率响应范围应不小于5~1500 Hz。

3.1.3 仪器精度

在8~1500 Hz频率范围内，测量仪器（加速度计支座除外）的精度应在±10%以内。

3.2 测量仪器

3.2.1 振动测量仪器

振动测量仪器通常由加速度计、放大器、滤波器和磁带记录仪等组成。

3.2.2 加速度计

测定一个位置的加速度计的总质量（包括支座，不包括电缆）应不大于25 g。其最大横向灵敏度应小于主轴灵敏度的5%。

3.2.3 滤波器

振动分析采用1/3倍频程滤波器。滤波器应符合GB 3241的规定。

3.2.4 转速计

转速计的精度应不大于读数的±2.5%。

4 测定规范

4.1 加速度计的位置和安装

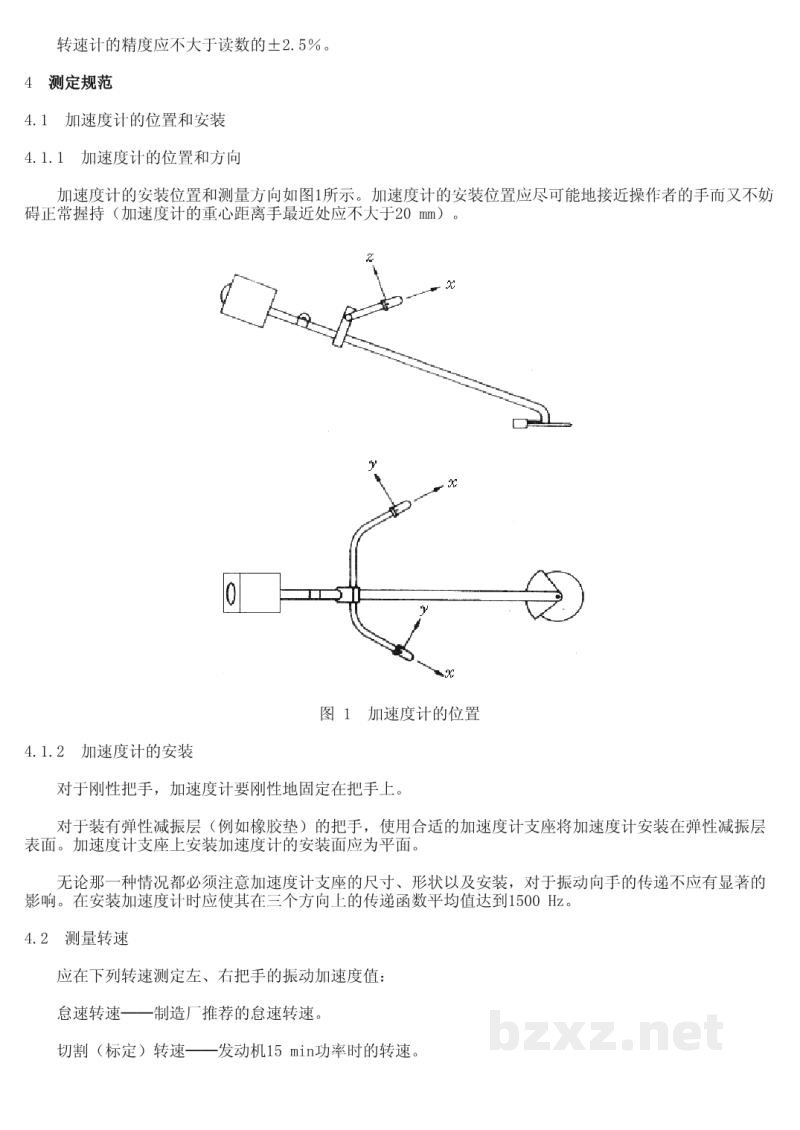

4.1.1 加速度计的位置和方向

加速度计的安装位置和测量方向如图1所示。加速度计的安装位置应尽可能地接近操作者的手而又不妨碍正常握持（加速度计的重心距离手最近处应不大于20 mm）。

图 1 加速度计的位置

4.1.2 加速度计的安装

对于刚性把手，加速度计要刚性地固定在把手上。

对于装有弹性减振层（例如橡胶垫）的把手，使用合适的加速度计支座将加速度计安装在弹性减振层表面。加速度计支座上安装加速度计的安装面应为平面。

无论哪一种情况都必须注意加速度计支座的尺寸、形状以及安装，对于振动向手的传递不应有显著的影响。在安装加速度计时应使其在三个方向上的传递函数平均值达到1500 Hz。

4.2 测量转速

应在下列转速测定左、右把手的振动加速度值：

• 怠速转速——制造厂推荐的怠速转速。
• 切割（标定）转速——发动机15 min功率时的转速。
