【国家标准】 钢制管法兰连接用紧固件 第1部分：PN系列

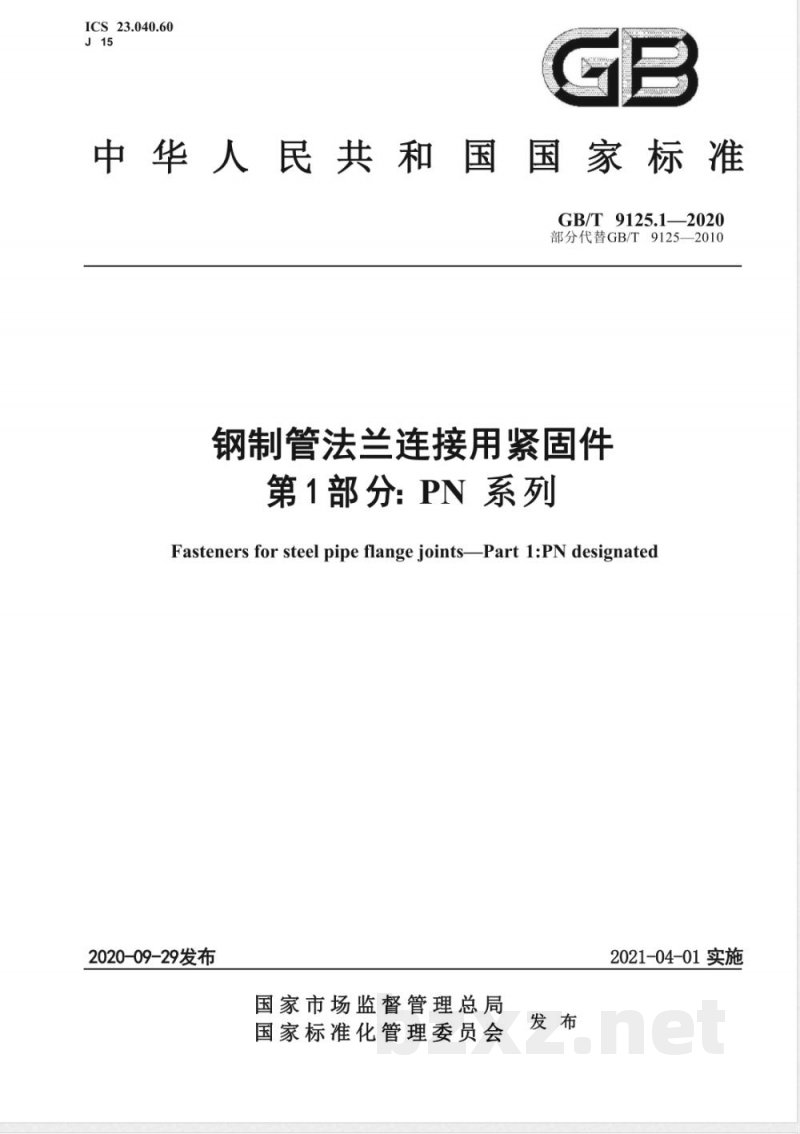

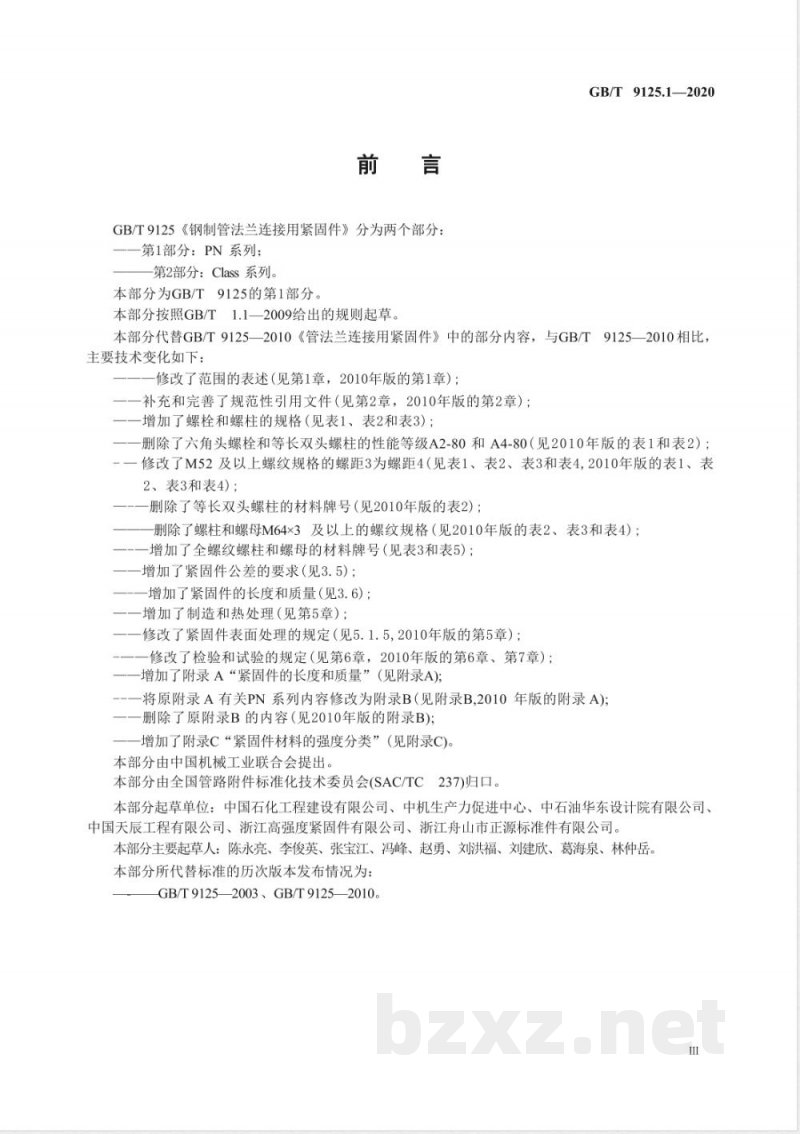

ICS 23.040.60 J15 GB 中华人民共和国国家标准 GB/T 9125.1—2020 部分代替GB/T 9125—2010 钢制管法兰连接用紧固件 第1部分：PN 系列 Fasteners for steel pipe flange joints - Part 1: PN designated 2020-09-29 发布 2021-04-01 实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 GB/T 9125《钢制管法兰连接用紧固件》分为两个部分： 第1部分：PN系列； 第2部分：Class系列。 本部分为GB/T 9125的第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替GB/T 9125—2010《管法兰连接用紧固件》中的部分内容，与GB/T 9125—2010相比，主要技术变化如下： - 修改了范围的表述（见第1章，2010年版的第1章）； - 补充和完善了规范性引用文件（见第2章，2010年版的第2章）； - 增加了螺栓和螺柱的规格（见表1、表2和表3）； - 删除了六角头螺栓和等长双头螺柱的性能等级A2-80和A4-80（见2010年版的表1和表2）； - 修改了M52及以上螺纹规格的螺距3为螺距4（见表1、表2、表3和表4，2010年版的表1、表2、表3和表4）； - 删除了等长双头螺柱的材料牌号（见2010年版的表2）； - 删除了螺柱和螺母M64×3及以上的螺纹规格（见2010年版的表2、表3和表4）； - 增加了全螺纹螺柱和螺母的材料牌号（见表3和表5）； - 增加了紧固件公差的要求（见3.5）； - 增加了紧固件的长度和质量（见3.6）； - 增加了制造和热处理（见第5章）； - 修改了紧固件表面处理的规定（见5.1.5，2010年版的第5章）； - 修改了检验和试验的规定（见第6章，2010年版的第6章、第7章）； - 增加了附录A“紧固件的长度和质量”（见附录A）； - 将原附录A有关PN系列内容修改为附录B（见附录B，2010年版的附录A）； - 删除了原附录B的内容（见2010年版的附录B）； - 增加了附录C“紧固件材料的强度分类”（见附录C）。 本部分由中国机械工业联合会提出。 本部分由全国管路附件标准化技术委员会(SAC/TC237)归口。 本部分起草单位：中国石化工程建设有限公司、中机生产力促进中心、中石油华东设计院有限公司、中国天辰工程有限公司、浙江高强度紧固件有限公司、浙江舟山市正源标准件有限公司。 本部分主要起草人：陈永亮、李俊英、张宝江、冯峰、赵勇、刘洪福、刘建欣、葛海泉、林仲岳。 本部分所代替标准的历次版本发布情况为：GB/T 9125—2003、GB/T 9125—2010。 1 范围 钢制管法兰连接用紧固件 第1部分：PN系列 GB/T 9125的本部分规定了PN系列钢制管法兰连接用紧固件的结构型式、尺寸和公差、材料、制造和热处理、检验和验收、产品质量证明书、标记和标志、防护和包装的要求。本部分适用于GB/T 9124.1中规定的钢制管法兰连接用紧固件（包括六角头螺栓、等长双头螺柱、全螺纹螺柱和螺母）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 90.1 紧固件外螺纹零件末端 GB/T 196 紧固件验收检查 GB/T 197 普通螺纹基本尺寸 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 901 等长双头螺柱 B级 GB/T 1220 不锈钢棒 GB/T 1221 耐热钢棒 GB/T 3077 合金结构钢 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能 螺母 GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T 3098.15 紧固件机械性能 不锈钢螺母 GB/T 3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母 GB/T 5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T 5779.1 紧固件表面缺陷 螺栓、螺钉和螺柱 一般要求 GB/T 5779.2 紧固件表面缺陷 螺母 GB/T 5782 六角头螺栓 GB/T 5785 六角头螺栓 C级 3 结构型式、尺寸和公差 3.1 六角头螺栓 3.1.1 六角头螺栓的结构型式见图1，尺寸代号和标注应符合GB/T 5276的规定。 图注： b β=15°~30°。 h 末端应倒角。 c 不完整的螺纹长度u小于或等于2倍螺距。 d dw的仲裁基准。 e 最大圆弧过渡。 图1 六角头螺栓 3.1.2 六角头螺栓的螺纹规格小于或等于M33时，螺距应采用粗牙系列，尺寸应符合GB/T 5782的规定；螺纹规格大于M33时，螺距应采用细牙系列，尺寸应符合GB/T 5785的规定；六角头螺栓的螺纹规格和性能等级应符合表1的规定。 表1 六角头螺栓的螺纹规格和性能等级 标准：GB/T 5782 螺纹规格：M10、M12、M14、M16、M20、M24、M27、M30、M33 性能等级（碳钢或合金钢）：5.6、8.8 性能等级（不锈钢）：A2-70、A4-70 标准：GB/T 5785 螺纹规格：M36×3、M39×3、M42×3、M45×3、M48×3、M52×4、M56×4 性能等级（碳钢或合金钢）：5.6、8.8、按协议 性能等级（不锈钢）：A2-50、A4-50、按协议 3.2 等长双头螺柱 3.2.1 等长双头螺柱的结构型式见图2，尺寸代号和标注应符合GB/T 5276的规定。 图2 等长双头螺柱 3.2.2 等长双头螺柱的螺纹规格小于或等于M33时，螺距应采用粗牙系列；螺纹规格大于M33时，螺距应采用细牙系列，尺寸应符合GB/T 901的规定；螺纹规格为M45×3时，有效螺纹长度b为102mm；螺纹规格为M52×4时，有效螺纹长度b为116mm；等长双头螺柱的螺纹规格及性能等级应符合表2的规定。 表2 等长双头螺柱的螺纹规格和性能等级 标准：GB/T 901 螺纹规格：M10、M12、M14、M16、M20、M24、M27、M30、M33、M36×3、M39×3、M42×3、M45×3、M48×3、M52×4、M56×4 性能等级（碳钢或合金钢）：5.6、8.8、按协议 性能等级（不锈钢）：A2-70、A4-70、A2-50、A4-50、按协议 3.3 全螺纹螺柱 3.3.1 全螺纹螺柱的结构型式见图3，尺寸代号和标注应符合GB/T 5276的规定。 图3 全螺纹螺柱 3.3.2 全螺纹螺柱的螺纹规格小于或等于M33时，螺距应采用粗牙系列；螺纹规格大于M33时，螺距应采用细牙系列；全螺纹螺柱的规格和材料牌号应符合表3的规定。 表3 全螺纹螺柱的螺纹规格和材料牌号 螺纹规格：M10、M12、M14、M16、M20、M24、M27、M30、M33、M36×3、M39×3、M42×3、M45×3、M48×3、M52×4、M56×4 材料牌号：Q235A、35、40MnB、40MnVB、40Cr、30CrMoA、35CrMoA、42CrMo、35CrMoVA、25Cr2MoVA、40CrNiMoA、12Cr5Mo、20Cr13、06Cr19Ni10、06Cr17Ni12Mo2、06Cr18Ni11Ti 3.4 六角螺母 3.4.1 六角螺母的结构型式见图4，尺寸代号和标注应符合GB/T 5782的要求。垫圈面型式时，应在合同中注明。 图注： b β=15°~30°。 c β=90°~120°。 图4 六角螺母 3.4.2 六角螺母的尺寸应符合表4的规定。 表4 六角螺母尺寸 (注：以下为部分尺寸数据，D为对边宽度，da为对角线宽度，dw为内螺纹中径，Pa为螺距) 类型：1型 M10: Pa=1.5, D(max)=17.77, da(min)=8.40, dw(max)=10.80, dw(min)=10.00 M12: Pa=1.75, D(max)=20.03, da(min)=10.80, dw(max)=13.00, dw(min)=12.00 M14: Pa=2.0, D(max)=23.36, da(min)=12.80, dw(max)=15.10, dw(min)=14.00 M16: Pa=2.0, D(max)=26.30, da(min)=14.80, dw(max)=17.30, dw(min)=16.00 (注：原文在此处截断，后续数据缺失) 4 材料 4.1 一般规定 4.2 技术要求 5 制造和热处理 5.1 制造 5.2 热处理 6 检验和验收 6.1 检验 6.2 验收 7 产品质量证明书 8 标记和标志 9 防护和包装 附录A（资料性附录）紧固件的长度和质量 附录B（资料性附录）紧固件长度的计算 附录C（资料性附录）紧固件材料的强度分类 参考文献
