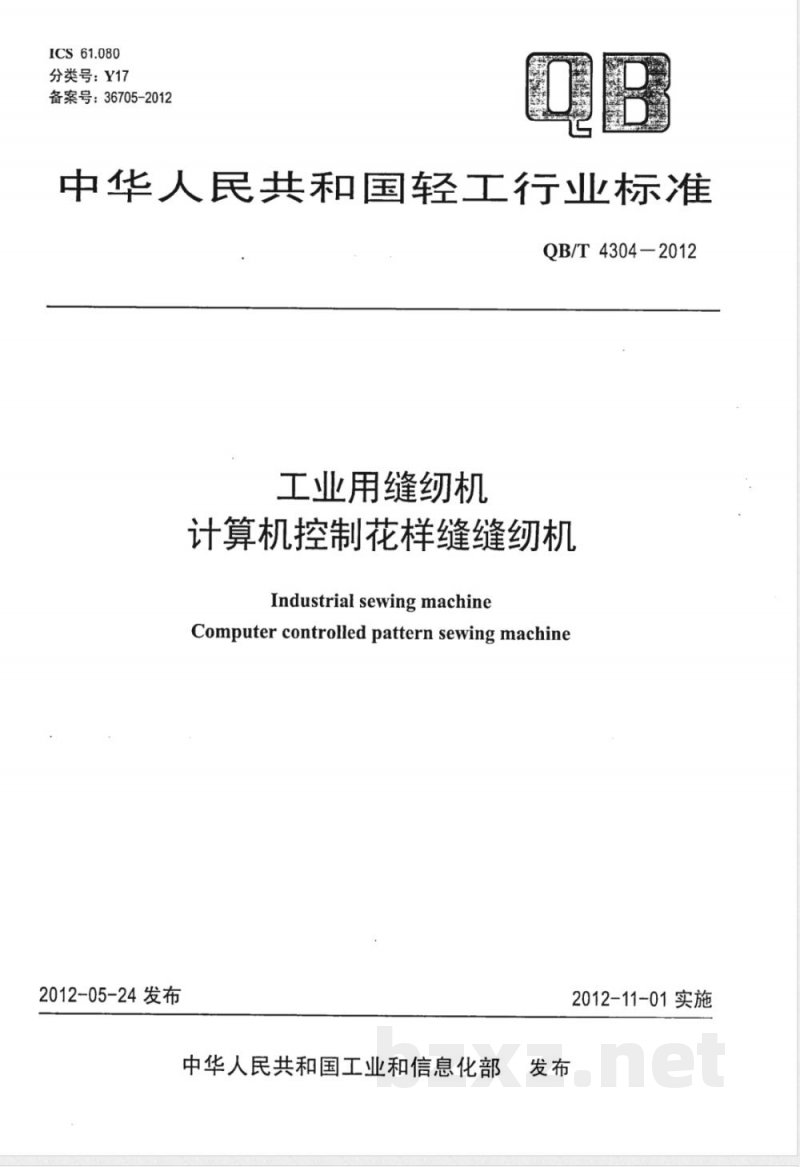

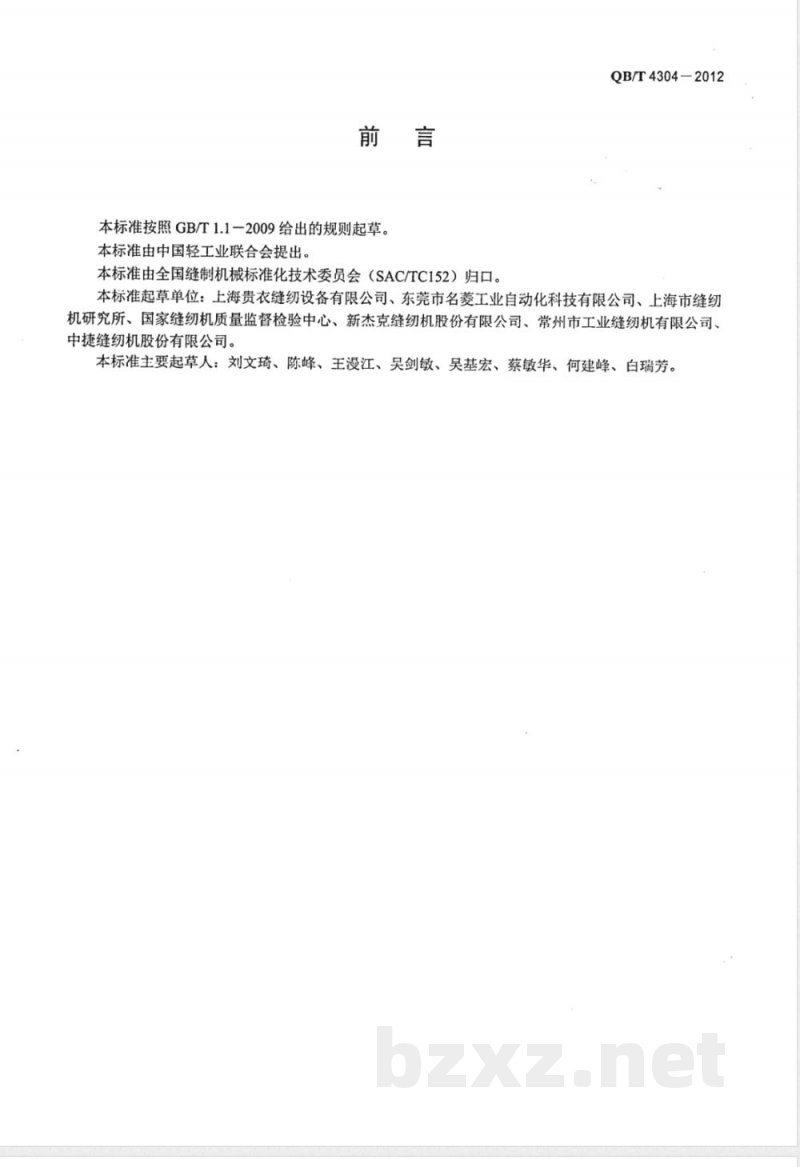

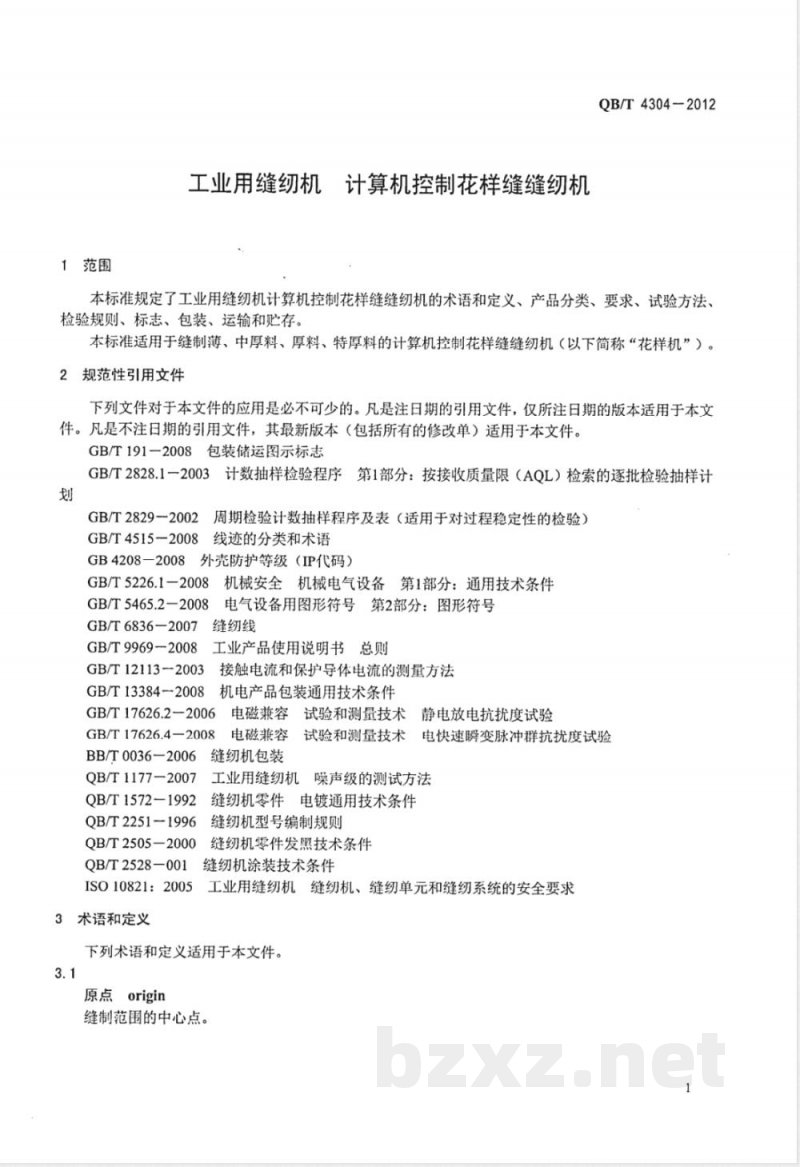

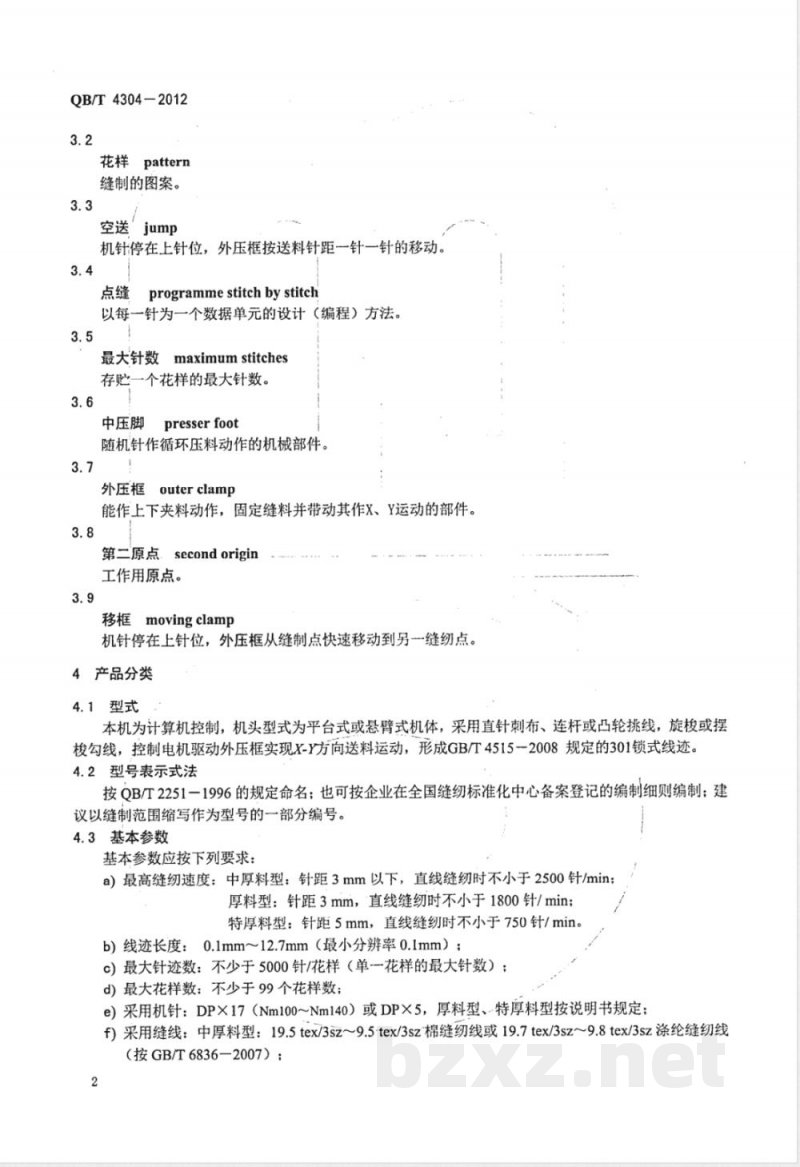

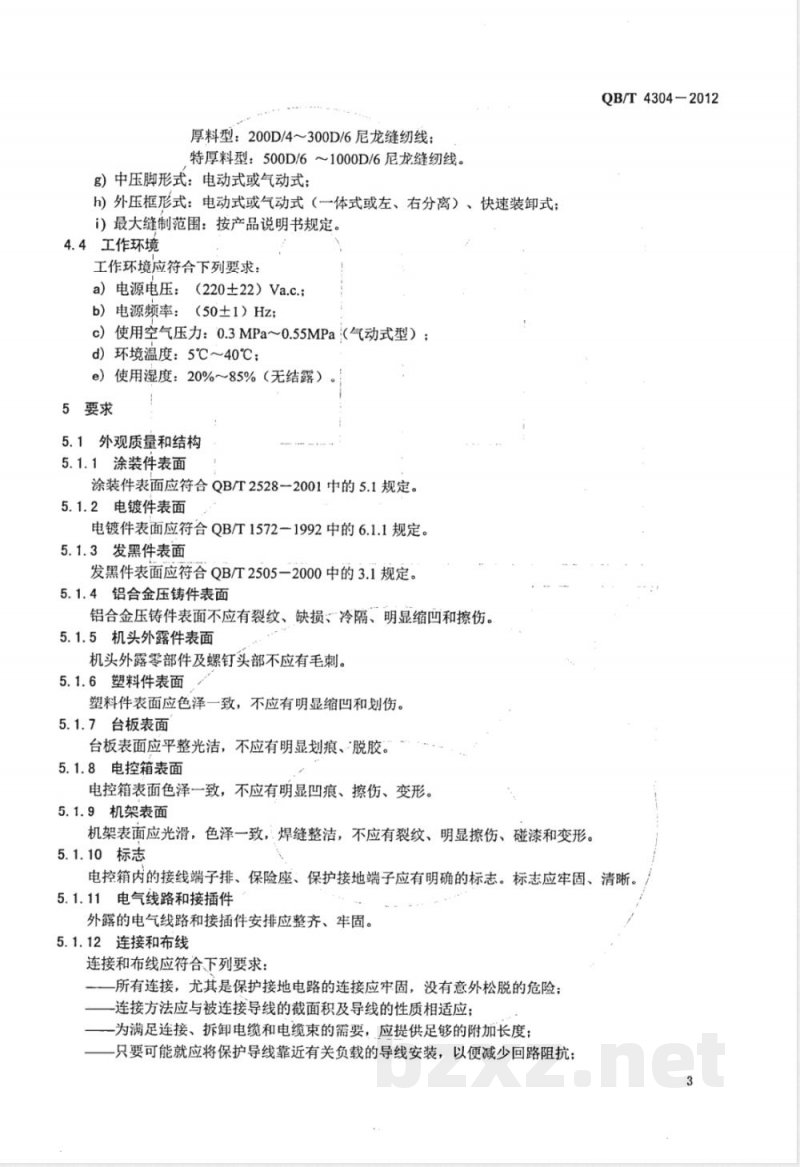

ICS 61.080 分类号：Y17 备案号：36705-2012 中华人民共和国轻工行业标准 QB/T 4304-2012 工业用缝纫机 计算机控制花样缝纫机 Industrial sewing machine Computer controlled pattern sewing machine 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：上海贵衣缝纫设备有限公司、东莞市名菱工业自动化科技有限公司、上海市缝纫机研究所、国家缝纫机质量监督检验中心、新杰克缝纫机股份有限公司、常州市工业缝纫机有限公司、中捷缝纫机股份有限公司。 本标准主要起草人：刘文琦、陈峰、王漫江、吴剑敏、吴基宏、蔡敏华、何建峰、白瑞芳。 1 范围 本标准规定了工业用缝纫机计算机控制花样缝纫机的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于缝制薄料、中厚料、厚料及特厚料的计算机控制花样缝纫机（以下简称“花样机”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191—2008 包装储运图示标志 GB/T 2828.1—2003 计数抽样检验程序 第1部分 GB/T 2829—2002 周期检验计数抽样程序及表 GB/T 4515—2008 线迹的分类和术语 GB 4208—2008 外壳防护等级（IP代码） GB/T 5226.1—2008 机械安全 机械电气设备通用技术条件 GB/T 5465.2—2008 电气设备用图形符号 GB/T 6836—2007 缝纫线 GB/T 9969—2008 工业产品使用说明书总则 GB/T 12113—2003 接触电流和保护导体电流的测量方法 GB/T 13384—2008 机电产品包装通用技术条件 GB/T 17626.2—2006 电磁兼容 静电放电抗扰度试验 GB/T 17626.4—2008 电磁兼容 电快速瞬变脉冲群抗扰度试验 BB/T 0036—2006 缝纫机包装 QB/T 1177—2007 工业用缝纫机噪声级的测试方法 QB/T 1572—1992 缝纫机零件电镀通用技术条件 QB/T 2251—1996 缝纫机型号编制规则 QB/T 2505—2000 缝纫机零件发黑技术条件 QB/T 2528—2001 缝纫机涂装技术条件 ISO 10821:2005 工业用缝纫机安全要求 3 术语和定义 3.1 原点 origin：缝制范围的中心点。 3.2 花样 pattern：缝制的图案。 3.3 空送 jump：机针停在上针位，外压框按送料针距逐针移动。 3.4 点缝 programme stitch by stitch：以每一针为数据单元的设计（编程）方法。 3.5 最大针数 maximum stitches：存储一个花样的最大针数。 3.6 中压脚 presser foot：随机针作循环压料动作的机械部件。 3.7 外压框 outer clamp：能作上下夹料并带动缝料进行X-Y运动的部件。 3.8 第二原点 second origin：工作用原点。 3.9 移框 moving clamp：机针停在上针位时外压框快速移动到另一缝纫点的动作。 4 产品分类 4.1 型式 本机为计算机控制型工业缝纫机，机头型式为平台式或悬臂式，采用直针刺布、连杆或凸轮挑线，旋梭或摆梭勾线，通过控制电机驱动外压框实现X-Y方向送料运动，形成GB/T 4515—2008规定的301锁式线迹。 4.2 型号表示方法 按QB/T 2251—1996规定命名，也可按企业备案规则编制，建议以缝制范围缩写作为型号组成部分。 4.3 基本参数 基本参数应符合以下要求： a）最高缝纫速度：中厚料型针距3mm以下直线缝纫不小于2500针/min；厚料型针距3mm不小于1800针/min；特厚料型针距5mm不小于750针/min。 b）线迹长度：0.1mm～12mm（原文截断）
