【其他行业标准】 工业用缝纫机 多针链缝缝纫机机头

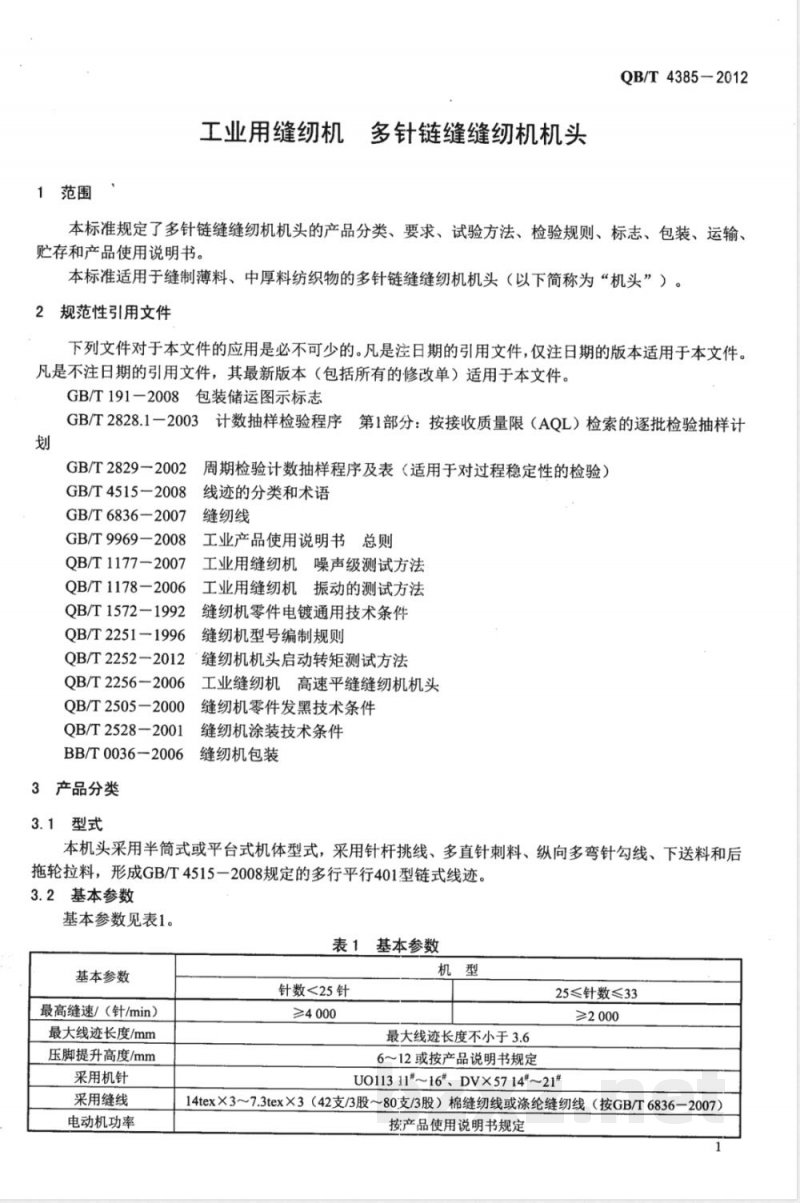

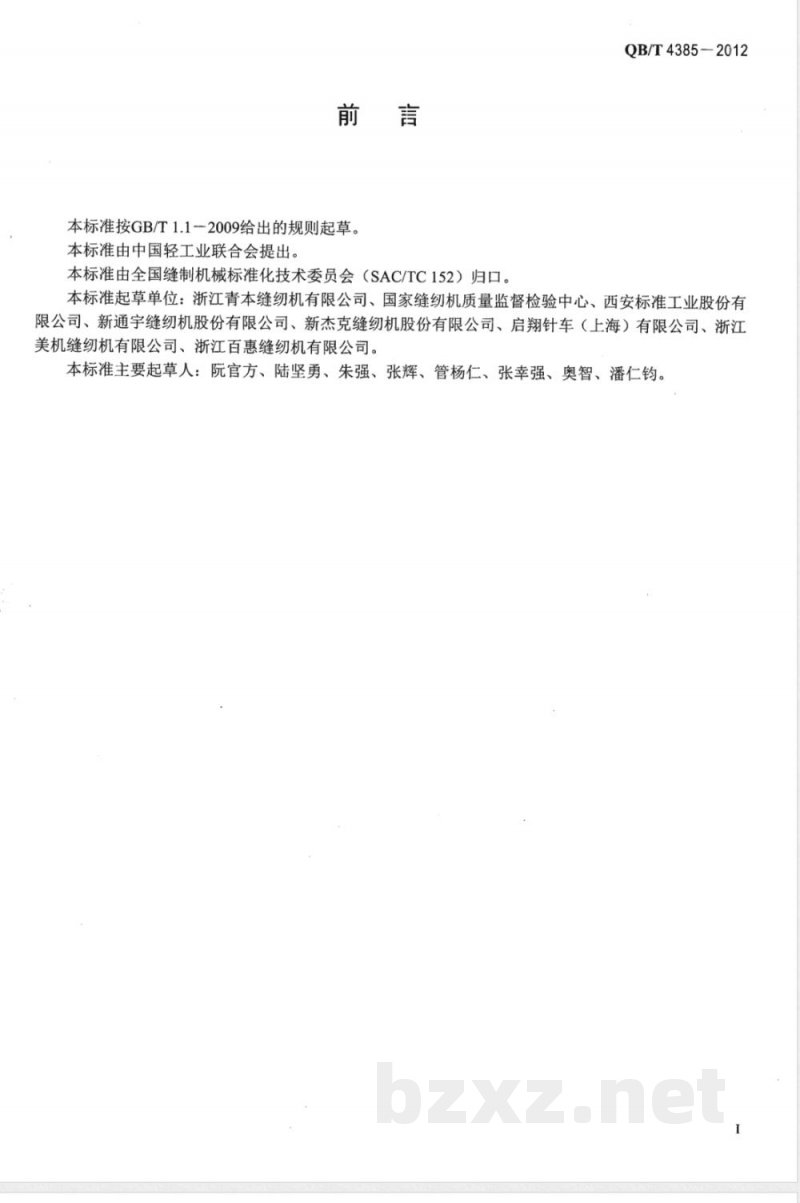

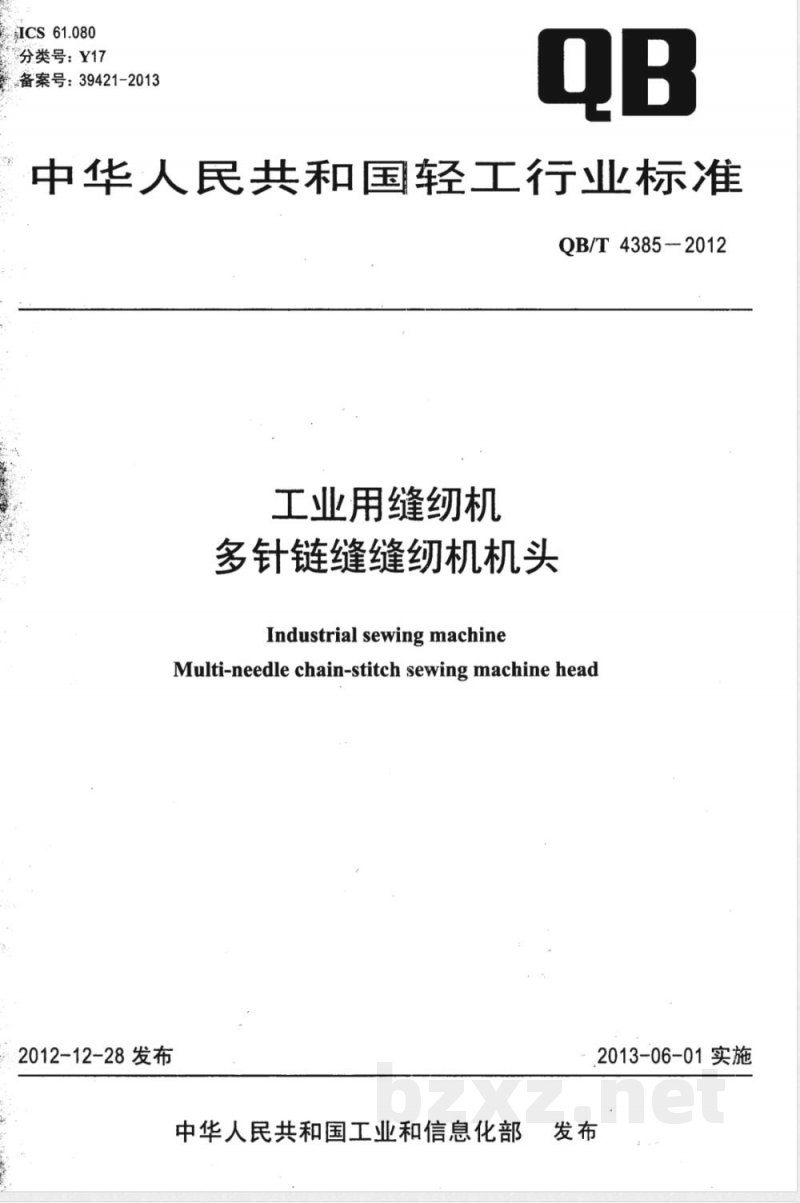

ICS 61.080 分类号：Y17 备案号：36699-2012 QB 中华人民共和国轻工行业标准 QB/T 4298-2012 工业用缝纫机 高、低速缝纫线迹长度相对误差试验方法 Testing method of relative tolerance of sewing machine high and low speed stitch length 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部 发布 ICS 61.080 分类号：Y17 备案号：39421-2013 QB 中华人民共和国轻工行业标准 QB/T 4385-2012 工业用缝纫机 多针链缝缝纫机机头 Industrial sewing machine Multi-needle chain-stitch sewing machine head 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按GB/T 1.1—2009给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准（QB/T 4385-2012）起草单位：浙江青本缝纫机有限公司、国家缝纫机质量监督检验中心、西安标准工业股份有限公司、新通宇缝纫机股份有限公司、新杰克缝纫机股份有限公司、启翔针车（上海）有限公司、浙江美机缝纫机有限公司、浙江百惠缝纫机有限公司。 本标准主要起草人：阮官方、陆坚勇、朱强、张辉、管杨仁、张幸强、奥智、潘仁钧。 1 范围 本标准规定了多针链缝缝纫机机头的产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存和产品使用说明书。 本标准适用于缝制薄料、中厚料纺织物的多针链缝缝纫机机头（以下简称“机头”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（含修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2003 计数抽样检验程序第1部分 GB/T 2829-2002 周期检验计数抽样程序及表 GB/T 4515-2008 线迹的分类和术语 GB/T 6836-2007 缝纫线 GB/T 9969-2008 工业产品使用说明书总则 QB/T 1177-2007 工业用缝纫机噪声级测试方法 QB/T 1178-2006 工业用缝纫机振动的测试方法 QB/T 1572-1992 缝纫机零件电镀通用技术条件 QB/T 2251-1996 缝纫机型号编制规则 QB/T 2252-2012 缝纫机机头启动转矩测试方法 QB/T 2256-2006 工业缝纫机高速平缝缝纫机机头 QB/T 2505-2000 缝纫机零件发黑技术条件 QB/T 2528-2001 缝纫机涂装技术条件 BB/T 0036-2006 缝纫机包装 3 产品分类 3.1 型式 本机头采用半筒式或平台式机体结构，采用针杆挑线、多直针刺料、纵向多弯针勾线、下送料和后拖轮拉料，形成GB/T 4515-2008规定的多行平行401型链式线迹。 3.2 基本参数 基本参数见表1： 最高缝速≥4000针/min； 针数＜25针：≥4000针/min； 25≤针数≤33：≥2000针/min； 最大线迹长度不小于3.6mm； 压脚提升高度6～12mm或按说明书规定； 采用机针UO113 11#~16#、DVX571 14#~21#； 采用缝线14tex×3～7.3tex×3棉或涤纶缝纫线（按GB/T 6836-2007）； 电动机功率按产品说明书规定。 3.3 产品型号表示方法 按QB/T 2251-1996命名，也可按企业备案编制细则执行。 4 要求 4.1 外观质量 4.1.1 机头表面不得有锈斑、污渍，标牌应完整且位置正确。 4.1.2 外露零件及螺钉头部不得有毛刺。 4.1.3 电镀件镀层应符合QB/T 1572-1992规定。 4.1.4 发黑件表面应符合QB/T 2505-2000规定。 4.1.5 涂装件表面应符合QB/T 2528-2001规定。 4.1.6 塑料件色泽应一致，不应有明显缩痕和划伤。 4.2 机器性能 包括线迹长度、缝线张力、压脚压力、后拖轮压力和速度等性能要求。
