【国家标准】 塑料 折光率的测定

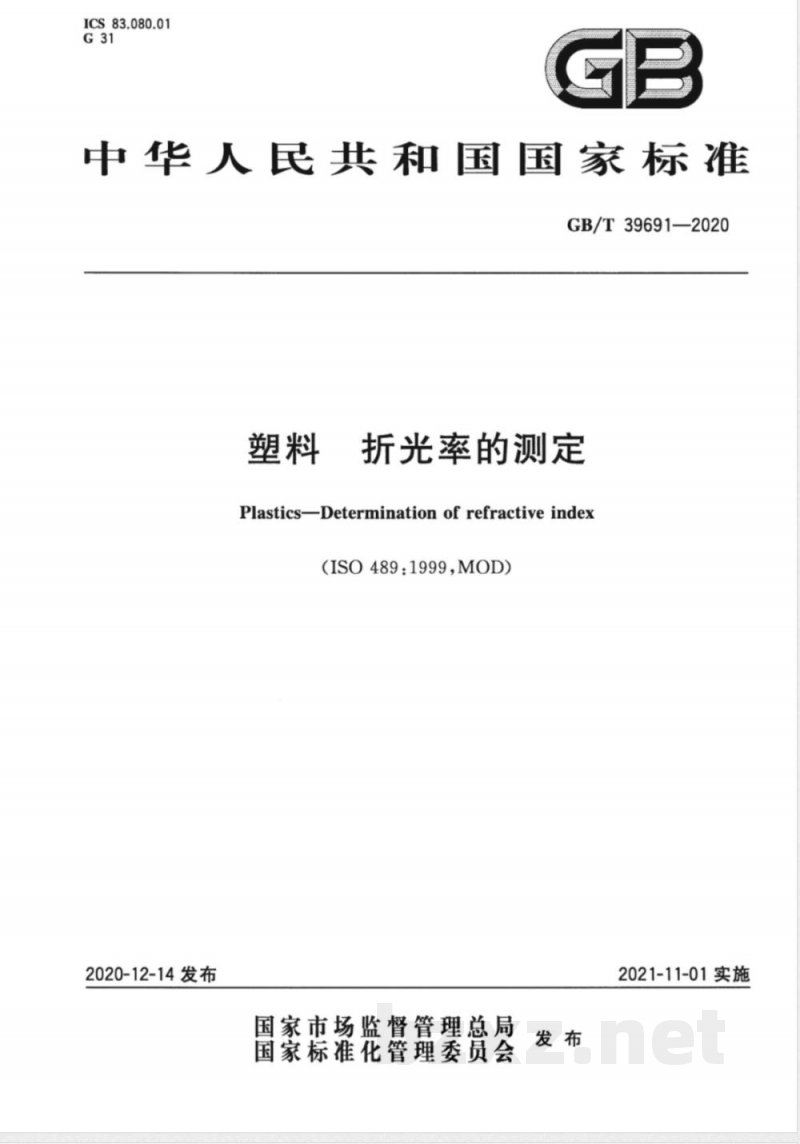

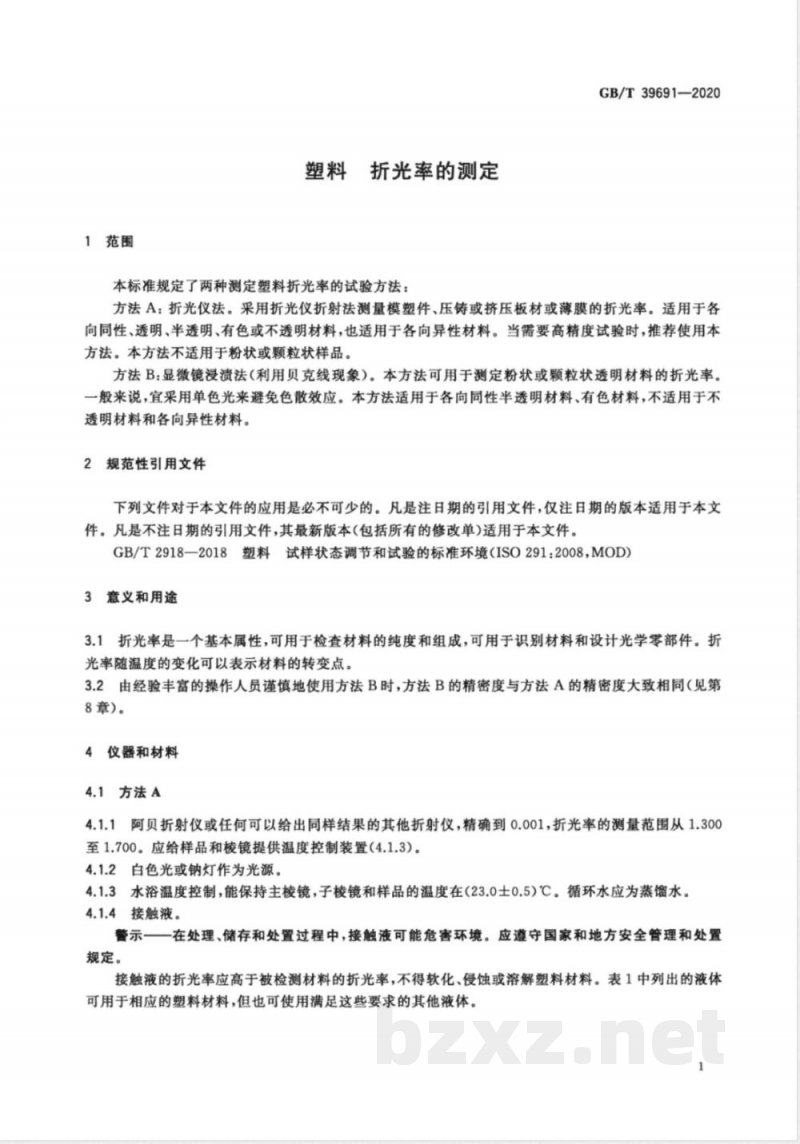

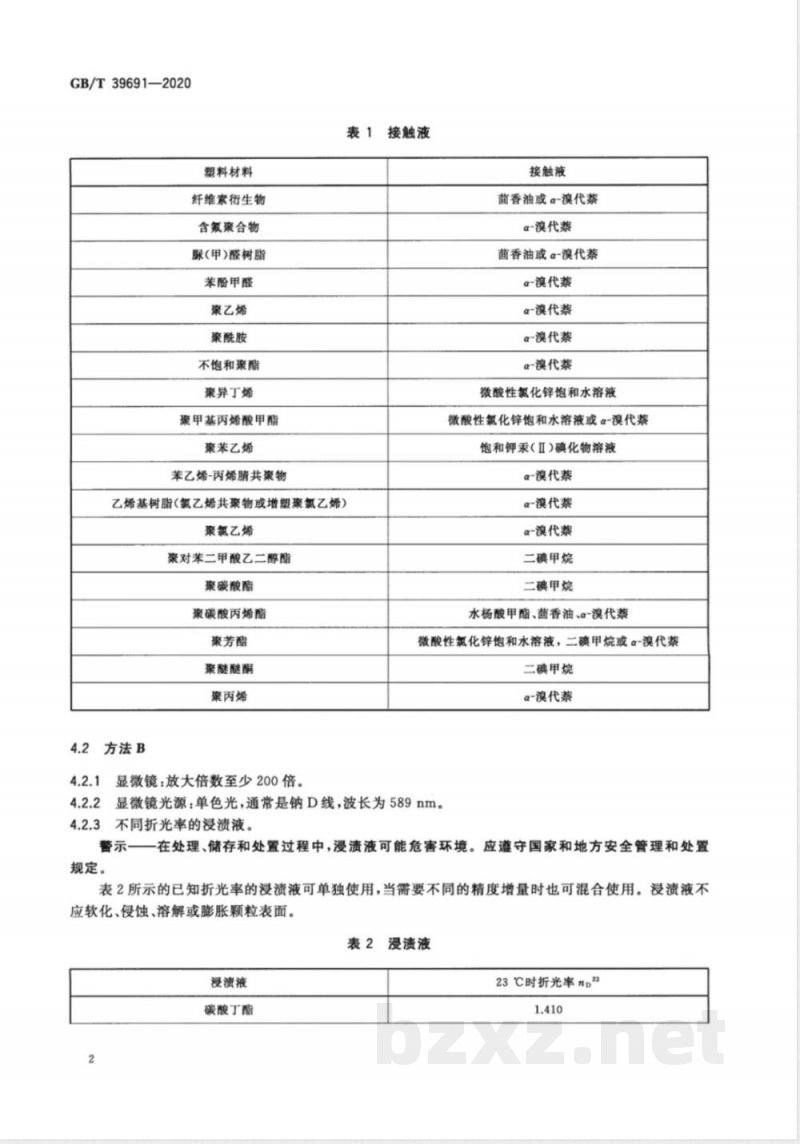

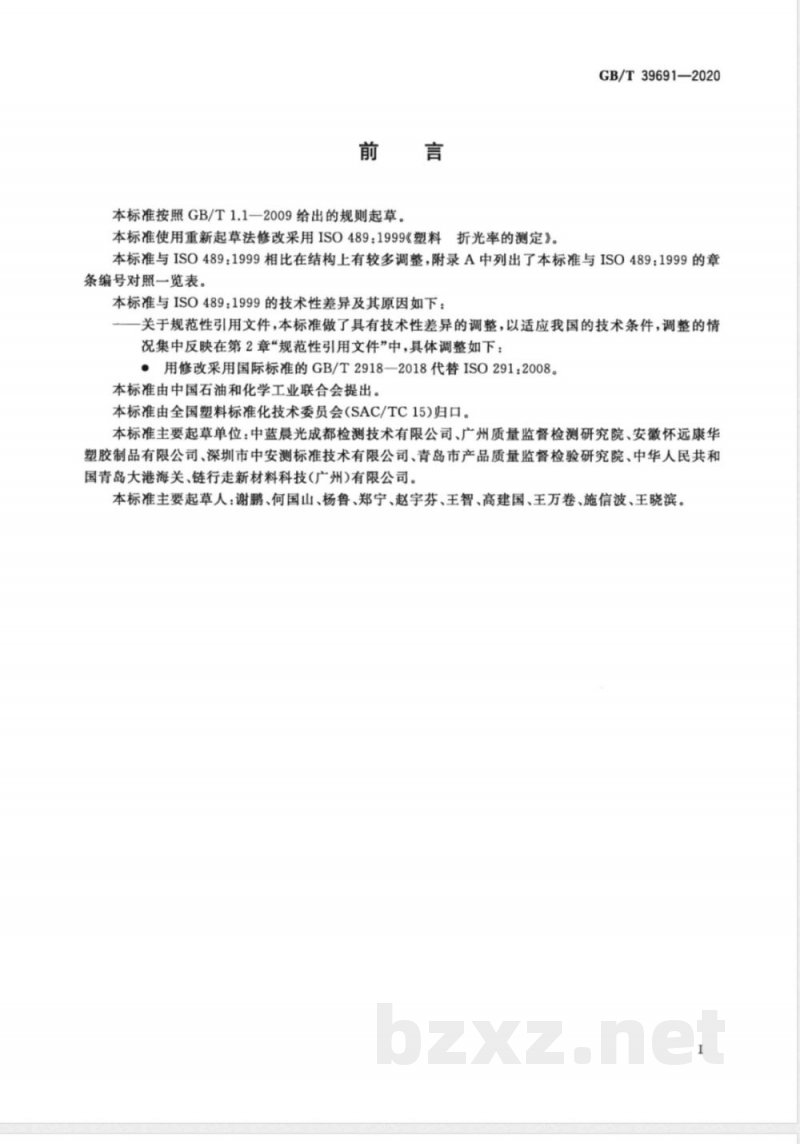

ICS 83.080.01 G31 GB 中华人民共和国国家标准 GB/T 39691—2020 塑料 折光率的测定 Plastics—Determination of refractive index (ISO 489:1999, MOD) 2020-12-14 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-11-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准使用重新起草法修改采用 ISO 489:1999《塑料 折光率的测定》。 本标准与 ISO 489:1999 相比在结构上有较多调整，附录 A 中列出了本标准与 ISO 489:1999 的章条编号对照一览表。 本标准与 ISO 489:1999 的技术性差异及其原因如下：关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整情况集中反映在第2章“规范性引用文件”中，具体为用修改采用国际标准的 GB/T 2918—2018 代替 ISO 291:2008。 本标准由中国石油和化学工业联合会提出。 本标准由全国塑料标准化技术委员会（SAC/TC 15）归口。 本标准主要起草单位：中蓝晨光成都检测技术有限公司、广州质量监督检测研究院、安徽怀远康华塑胶制品有限公司、深圳市中安测标准技术有限公司、青岛市产品质量监督检验研究院、中华人民共和国青岛大港海关、链行走新材料科技（广州）有限公司。 本标准主要起草人：谢鹏、何国山、杨鲁、郑宁、赵宇芬、王智、高建国、王万卷、施信波、王晓滨。 1 范围 本标准规定了两种测定塑料折光率的试验方法： 方法A：折光仪法。采用折光仪测量模塑件、压铸或挤压板材或薄膜的折光率。适用于各向同性、透明、半透明、有色或不透明材料，也适用于各向异性材料。当需要高精度试验时推荐使用本方法。本方法不适用于粉状或颗粒状样品。 方法B：显微镜浸渍法（利用贝克线现象）。用于测定粉状或颗粒状透明材料的折光率，一般宜采用单色光以避免色散效应。适用于各向同性半透明材料、有色材料，不适用于不透明材料和各向异性材料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 2918—2018 塑料试样状态调节和试验的标准环境（ISO 291:2008, MOD） 3 意义和用途 折光率是材料的基本光学属性，可用于检查材料的纯度和组成，用于识别材料及设计光学零部件。折光率随温度变化可表示材料转变点。方法B由经验丰富的操作人员谨慎使用时，其精密度与方法A大致相同。 4 仪器和材料 4.1 方法A 4.1.1 阿贝折射仪或其他等效折射仪，精度0.001，测量范围1.300～1.700，并应配备温度控制装置。 4.1.2 白光或钠灯光源。 4.1.3 水浴温度控制装置，保持主棱镜、子棱镜及样品温度在（23.0±0.5）℃，循环水应为蒸馏水。 4.1.4 接触液：在处理、储存和处置过程中可能对环境有害，应遵守相关安全规定。接触液折光率应高于被测材料且不得溶解或侵蚀塑料材料。 表1 接触液示例（摘录整理） 纤维素衍生物：茴香油或α-溴代萘 含氟聚合物：α-溴代萘 聚乙烯：α-溴代萘 聚酰胺：α-溴代萘 聚苯乙烯：α-溴代萘 聚氯乙烯：α-溴代萘或相关混合液 聚对苯二甲酸乙二醇酯：二碘甲烷 聚碳酸酯：二碘甲烷 聚丙烯：α-溴代萘 （不同材料对应不同接触液，需满足折光率要求） 4.2 方法B 4.2.1 显微镜：放大倍数至少200倍。 4.2.2 接触液与浸渍液（部分示例）：茴香油、α-溴代萘、二碘甲烷等。 4.2.3 显微镜光源：单色光，通常为钠D线（589 nm）。不同折光率浸渍液用于对比测定。 表2 已知折光率的浸渍液（本节后续内容原文未完整提供） 表2所示的已知折光率的浸渍液可
