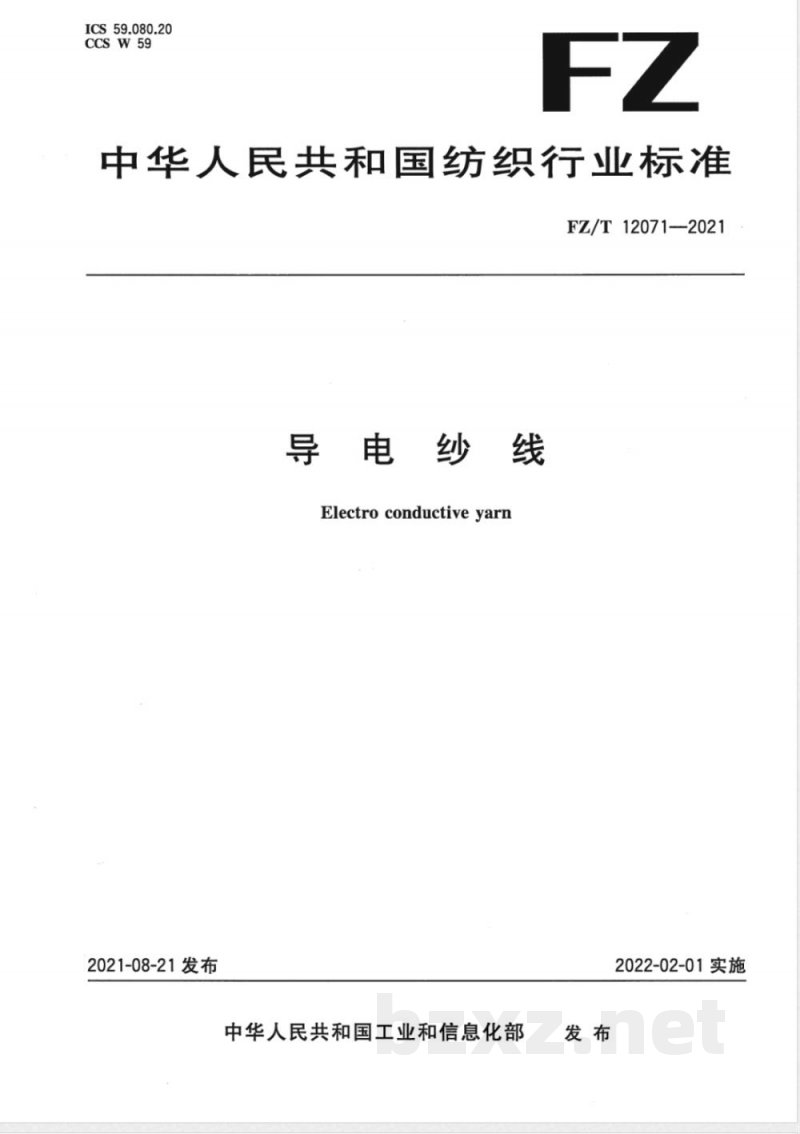

ICS 59.080.20
CCSW59
中华人民共和国纺织行业标准
FZ/T12071-2021
导电纟
Electroconductiveyarn
2021-08-21发布
中华人民共和国工业和信息化部2022-02-01实施

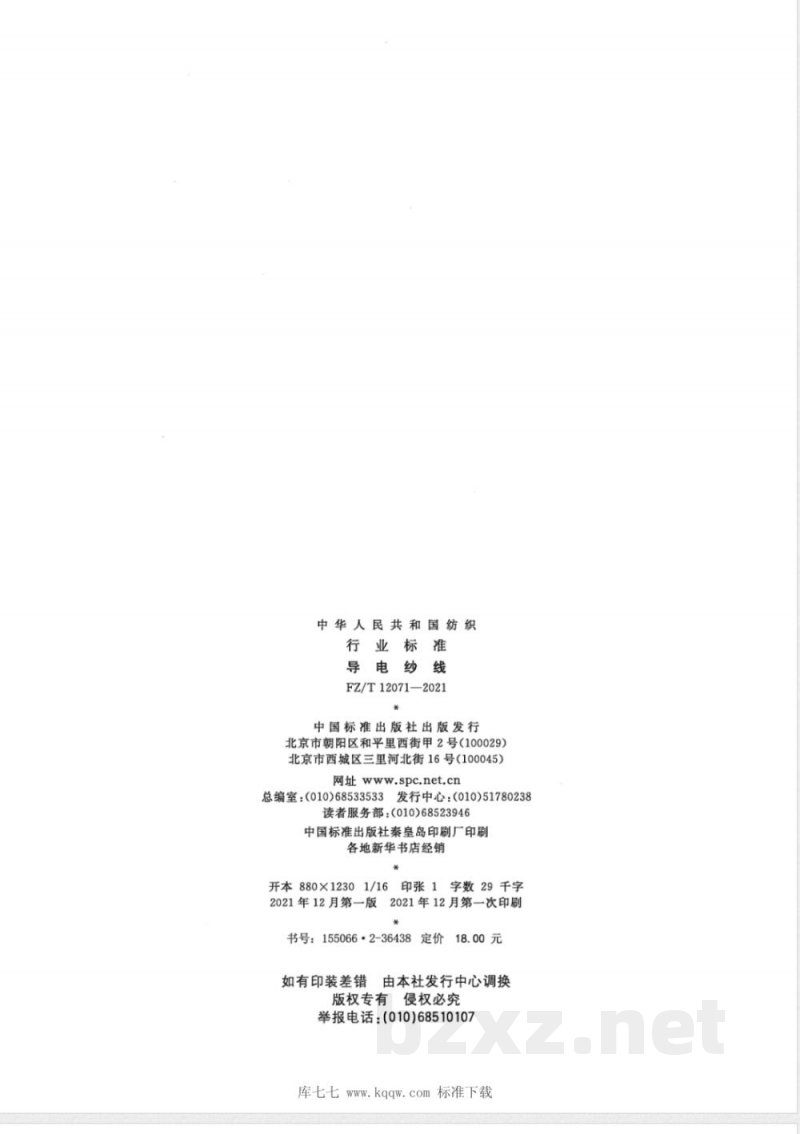

中华人民共和国纺织
导电纱线
FZ/T12071—2021
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号(100045）网址www.spc.net.cn
发行中心：(010)51780238
总编室：(010)68533533
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
5印张1字数29千字
开本880×1230
2021年12月第一版
2021年12月第一次印刷
书号：155066·2-36438
定价18.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
库七七www.kqqw.com标准下载
FZ/T12071—2021

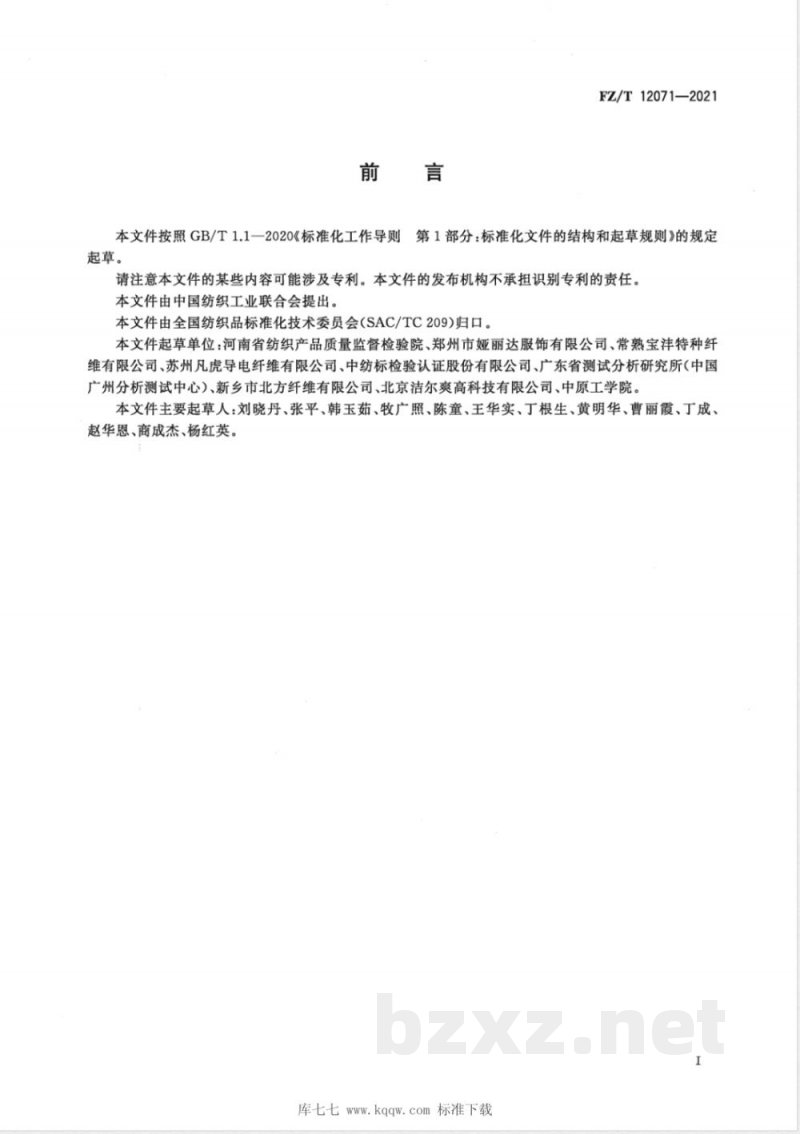

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出。本文件由全国纺织品标准化技术委员会（SAC/TC209)归口。本文件起草单位：河南省纺织产品质量监督检验院、郑州市娅丽达服饰有限公司、常熟宝洋特种纤维有限公司、苏州凡虎导电纤维有限公司、中纺标检验认证股份有限公司、广东省测试分析研究所（中国广州分析测试中心）、新乡市北方纤维有限公司、北京洁尔爽高科技有限公司、中原工学院。本文件主要起草人：刘晓丹、张平、韩玉茹、牧广照、陈童、王华实、丁根生、黄明华、曹丽霞、丁成、赵华恩、商成杰、杨红英。
库七七www.kqqw.com标准下载

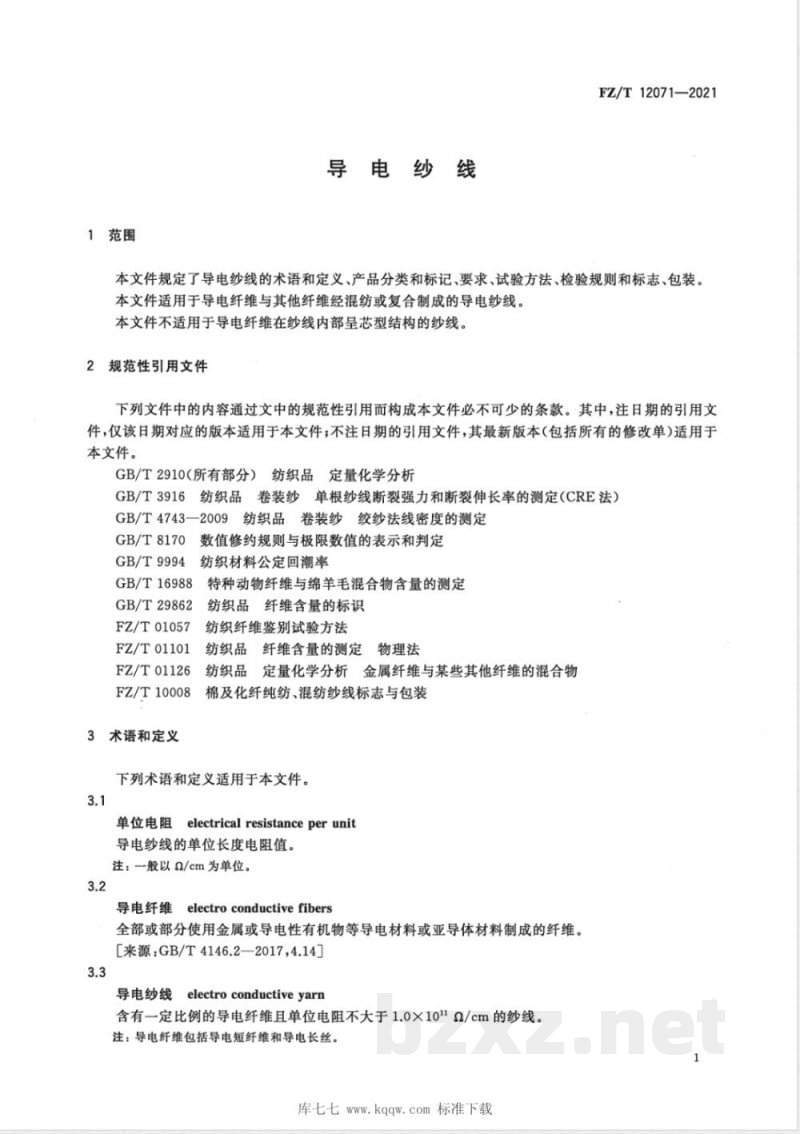

1范围
导电纱线
FZ/T12071—2021
本文件规定了导电纱线的术语和定义、产品分类和标记、要求、试验方法、检验规则和标志、包装。本文件适用于导电纤维与其他纤维经混纺或复合制成的导电纱线。本文件不适用于导电纤维在纱线内部呈芯型结构的纱线。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。bzxz.net
GB/T2910（所有部分）纺织品定量化学分析GB/T3916纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定（CRE法）GB/T4743一2009纺织品卷装纱绞纱法线密度的测定GB/T8170
GB/T9994
GB/T16988
GB/T29862
FZ/T01057
FZ/T01101
FZ/T01126
FZ/T10008
3术语和定义
数值修约规则与极限数值的表示和判定纺织材料公定回潮率
特种动物纤维与绵羊毛混合物含量的测定纺织品纤维含量的标识
纺织纤维鉴别试验方法
纺织品纤维含量的测定物理法
纺织品定量化学分析金属纤维与某些其他纤维的混合物棉及化纤纯纺、混纺纱线标志与包装下列术语和定义适用于本文件。3.1
单位电阻electrical resistance perunit导电纱线的单位长度电阻值。
注：一般以Q/cm为单位。
导电纤维electroconductivefibers全部或部分使用金属或导电性有机物等导电材料或亚导体材料制成的纤维。［来源：GB/T4146.2—2017,4.14]3.3
导电纱线electroconductiveyarn含有一定比例的导电纤维且单位电阻不大于1.0×1011α/cm的纱线。注：导电纤维包括导电短纤维和导电长丝。1
库七七www.kqqw.com标准下载
FZ/T12071—2021

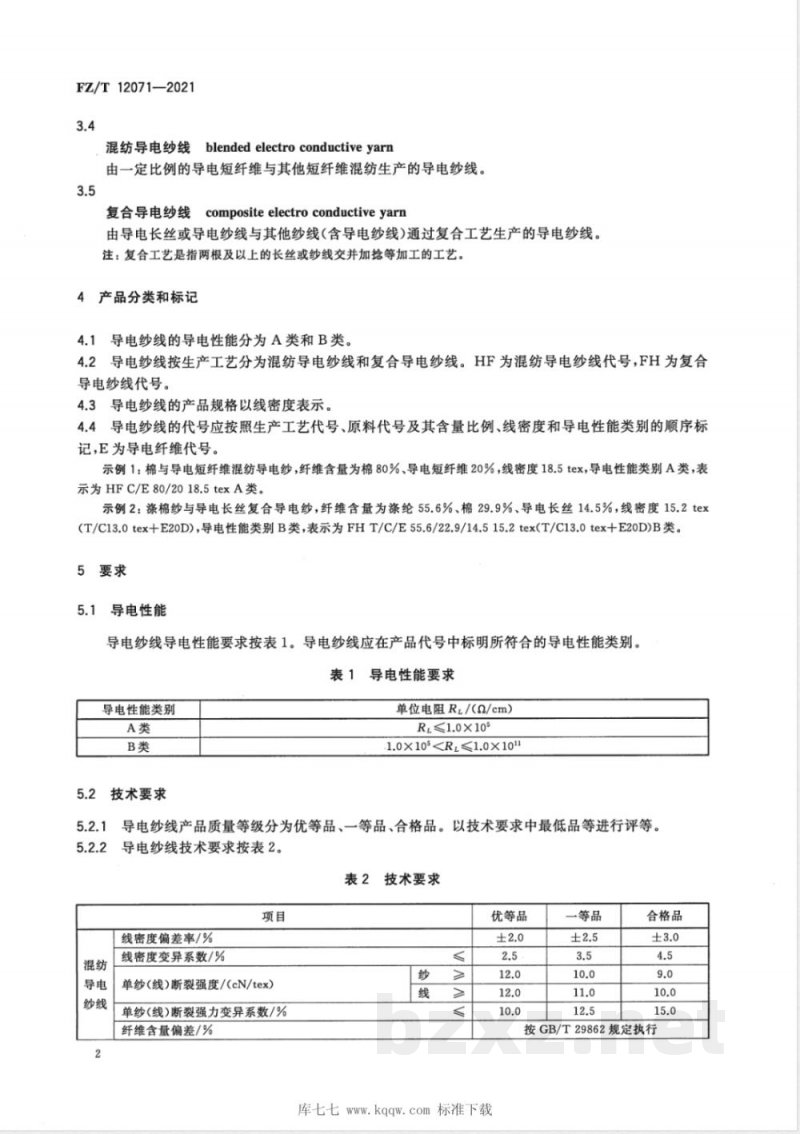

混纺导电纱线blendedelectroconductiveyarn由一定比例的导电短纤维与其他短纤维混纺生产的导电纱线。3.5
compositeelectro conductiveyarn复合导电纱线
由导电长丝或导电纱线与其他纱线（含导电纱线）通过复合工艺生产的导电纱线。注：复合工艺是指两根及以上的长丝或纱线交并加捻等加工的工艺。产品分类和标记
4.1导电纱线的导电性能分为A类和B类。4.2导电纱线按生产工艺分为混纺导电纱线和复合导电纱线。HF为混纺导电纱线代号，FH为复合导电纱线代号。
4.3导电纱线的产品规格以线密度表示。4.4导电纱线的代号应按照生产工艺代号、原料代号及其含量比例、线密度和导电性能类别的顺序标记，E为导电纤维代号。
示例1：棉与导电短纤维混纺导电纱，纤维含量为棉80%、导电短纤维20%，线密度18.5tex，导电性能类别A类，表示为HFC/E80/2018.5texA类。
示例2：涤棉纱与导电长丝复合导电纱，纤维含量为涤纶55.6%、棉29.9%、导电长丝14.5%，线密度15.2tex(T/C13.0tex+E20D)，导电性能类别B类，表示为FHT/C/E55.6/22.9/14.515.2tex(T/C13.0tex十E20D)B类。5要求
5.1导电性能
导电纱线导电性能要求按表1。导电纱线应在产品代号中标明所符合的导电性能类别。表1导电性能要求
导电性能类别
5.2技术要求
单位电阻R/(a/cm）
R≤1.0×105
.1.0×1055.2.1导电纱线产品质量等级分为优等品、一等品、合格品。以技术要求中最低品等进行评等。导电纱线技术要求按表2。
技术要求
线密度偏差率/%
线密度变异系数/%
单纱（线）断裂强度/(cN/tex)
单纱(线)断裂强力变异系数/%
纤维含量偏差/%
优等品
一等品
合格品
按GB/T29862规定执行
库七七www.kqqw.com标准下载
线密度偏差率/%
线密度变异系数/%
单纱(线）断裂强度/(cN/tex)
单纱(线)断裂强力变异系数/%
纤维含量偏差/%
断丝/处
外观疵点
试验方法
6.1导电性能试验
按附录A规定执行。
起圈/处
毛丝/处
表2技术要求（续）
6.2线密度偏差率、线密度变异系数试验>
优等品
FZ/T12071—2021
一等品
合格品
按GB/T29862规定执行
线密度偏差率按式（1)计算，其中100m纱线的实测于燥质量按GB/T4743~2009中程序2烘于后折算，100m纱线的标准干燥质量按附录B中式(B.2)计算；线密度变异系数按GB/T4743-2009中程序1调湿平衡后，按式(2)计算。计算结果按GB/T8170修约至小数点后一位。D
式中：
线密度偏差率，%
100m纱线的实测干燥质量，单位为克（g)；mnd
式中：
-100m纱线的标准干燥质量，单位为克（g）。(ma-m)2
线密度变异系数，%；
每个试样的质量，单位为克（g）；试样的平均质量，单位为克(g）；试样的总个数。
6.3单纱(线)断裂强度、单纱（线)断裂强力变异系数试验按GB/T3916规定执行。
库七七www.kqqw.com标准下载
.......
................(1)
（2）
FZ/T.12071—2021
6.4纤维含量试验
按FZ/T01057、GB/T2910（所有部分）、FZ/T01101、FZ/T01126、GB/T16988及附录C规定执行。
5复合导电纱线外观疵点检验
按附录D规定执行。
检验规则
7.1取样数量
7.1.1同一原料、工艺、规格与生产批号的产品作为个检验批，或按合同约定进行组批。7.1.2第5章中规定的各项指标检验取样以均匀、随机为原则。批量在1t及以下时抽取一组样本，1t以上时加倍抽样。
7.1.3筒子纱线每组样本最少抽取3包（箱），在每个包（箱）中均匀地抽取筒子作为质量验收试样。7.2检验评定
7.2.1导电纱线的导电性能对照表1评定，如果样品符合所标明的导电性能类别（A类或B类）要求，则判定该批产品的导电性能合格，否则为不合格。7.2.2导电纱线的产品质量考核项目对照表2评定，如果样品每个产品质量考核项目均符合对应等级的技术要求，则判定该批产品质量考核项目合格，否则为不合格。7.2.3按7.2.1和7.2.2判定均为合格，则该批产品合格，否则为不合格。3标志、包装
按FZ/T10008规定执行。
库七七www.kqqw.com标准下载
A.1原理
附录A
(规范性）
导电纱线导电性能试验方法
FZ/T12071—2021
在规定的温度和相对湿度大气条件下，用电阻测试仪测量绕在试样板上的一组平行导电纱线的电阻值，计算其单位电阻。
A.2调湿和试验用大气条件
温度为20℃士5℃，相对湿度为35%士5%，试样调湿时间不小于4h。A.3试验设备
A.3.1试验装置结构
该装置包括电阻测试仪、测量电极、测试箱、试样板、试样架。试验装置连接示意图见图A.1。将试样架放入测试箱内，5块导电纱线试样板置于试样架上，用电极夹夹持每块测试样板的两端，电极夹导线通过测试箱侧面的测试孔引出箱外，与箱外电阻测试仪相连接，测得试样电阻值。@
标引序号说明：
-电阻测试仪；
一测量电极；
样品电极；
—测试箱；
测试孔；
一试样板；
一试样架。
图A.1试验装置连接示意图
库七七www.kqqw.com标准下载
FZ/T12071—2021
电阻测试仪
测量电压可设置为直流100V，测量范围：1×10°Q~1×101*α。电阻≤1×10\α时，测量精度不低于±5%；电阻>1×1011α时，测量精度不低于士20%。A.3.3测试箱
测试箱满足调湿和试验用大气条件要求，内部空间可容纳载有试样板的试样架，可引出电极导线，引出导线处不影响箱内温湿度稳定。A.3.4试样板
采用高绝缘性材料，电阻率≥1×10Q·m，制成250mm×220mm×2mm的板子。在试样板夹持端正反面，对齐边缘，各安装一张宽25mm，厚度小于0.5mm的导电金属片，减少接触电阻，见图A.2。试样板电极夹的夹持力不小于10-N，电极夹夹持试样板时，应接触紧密、导电良好，接触夹持面长度不小于150mm。
单位为毫米
标引序号说明：
1—试样板；
2-—夹持面
3——夹持翼；
电极夹；
试样；
导电金属片。
A.3.5试样架
图A.2试样板示意图
尺寸与测试箱内部空间相适应，底面平整，设置有若干平行的试样板插槽，可稳固承载试样板。插槽间距应保证相邻试样板夹持电极的两翼间距不小于50mm。A.3.6摇黑板机
摇黑板机应能均匀排列导电纱线并能调节至规定密度的装置。6
库七七www.kqqw.com标准下载
A.4试样准备
A.4.1取样
同一品种导电纱线，随机抽取5个筒纱。A.4.2制样
FZ/T12071—2021
用摇黑板机将筒纱上的纱线在试样板绕取25圈制成试样，使黑板上的导电纱线平行排列、间距均匀、相互不重叠，且在电极有效夹持范围内。制样时对纱线施加(0.50士0.10)cN/tex的预加张力。每个筒纱制取1个试样，共制成5个试样。试样不得有破损或污渍。A.5试验步骤
A.5.1将试样架放测试箱内，并将所有电极导线通过测试孔引出箱外，密封测试孔。A.5.2将制好的试样板按顺序放人测试箱内的试样架上，依次连接好导线，关闭测试箱门。A,5.3开启测试箱，按A.2规定设置温湿度，对试样进行调湿，A.5.4试样达到调湿平衡后，将其中一个试样板电极导线与电阻测试仪连接，开启电阻测试仪，设置电压100V通电1min，读取并记录电阻值。试样板的电阻为50根长度为20cm纱线的并联电阻。A.5.5重复A.5.4依次完成5个试样板的电阻测试，并记录数据。当测试电阻小于等于103Q时，测试结果直接记为≤1032。
A.6试验结果计算
单位电阻(R,)按式（A.1)计算，计算结果按GB/T8170的规定修约为两位有效数字。R
式中：
ZR:×50
R,-试样单位电阻，单位为欧姆每厘米(Q/cm)；·(A.1)
R：—第i个试样的电阻（并联电阻），每块试样板包含50根长度20cm纱线，单位为欧姆(Q)；n试样数量，n=5；
L试样的有效长度L=20cm，单位为厘米（cm）。库七七www.kqqw.com标准下载
FZ/T12071—2021
附录B
（规范性）
导电纱线百米质量的计算
B.1导电纱线的公定回潮率可按干重混纺比例计算，也可按公定质量混纺比例计算。3组分导电纱线的公定回潮率见式(B.1)和式(B.2)。计算结果按GB/T8170修约至小数点后一位。纤维公定回潮率按GB/T9994规定执行。
a）以干重混纺比例计算公定回潮率，以百分率表示：W
A,W+A2W2+AW
以公定质量混纺比例计算公定回潮率，以百分率表示：b）
式中：
W1、Wz、Ws
导电纱线的公定回潮率，%；
第一种纤维、第二种纤维、导电纤维的公定回潮率，%；第一种纤维、第二种纤维、导电纤维的干燥质量混纺百分比例；A1A2A
B1、B2、B：一第一种纤维、第二种纤维、导电纤维的公定质量混纺百分比例。B.2100m纱线在公定回潮率时的标准质量按式(B.3)计算，计算结果修约至小数点后三位。T.
式中：
100m纱线在公定回潮率的标准质量，单位为克（g）；T.纱线的公称线密度，单位为特克斯(tex)。B.3100°m线标准干燥质量按式(B.4)计算，计算结果修约至小数点后三位。T
ma=1×100+W
式中：
-100m纱线标准干燥质量，单位为克（g）；-纱线的公称线密度，单位为特克斯（tex）；导电纱线的公定回潮率，%。
库七七www.kqqw.com标准下载
...(B.1)
·（B.3）
·（B.4）
