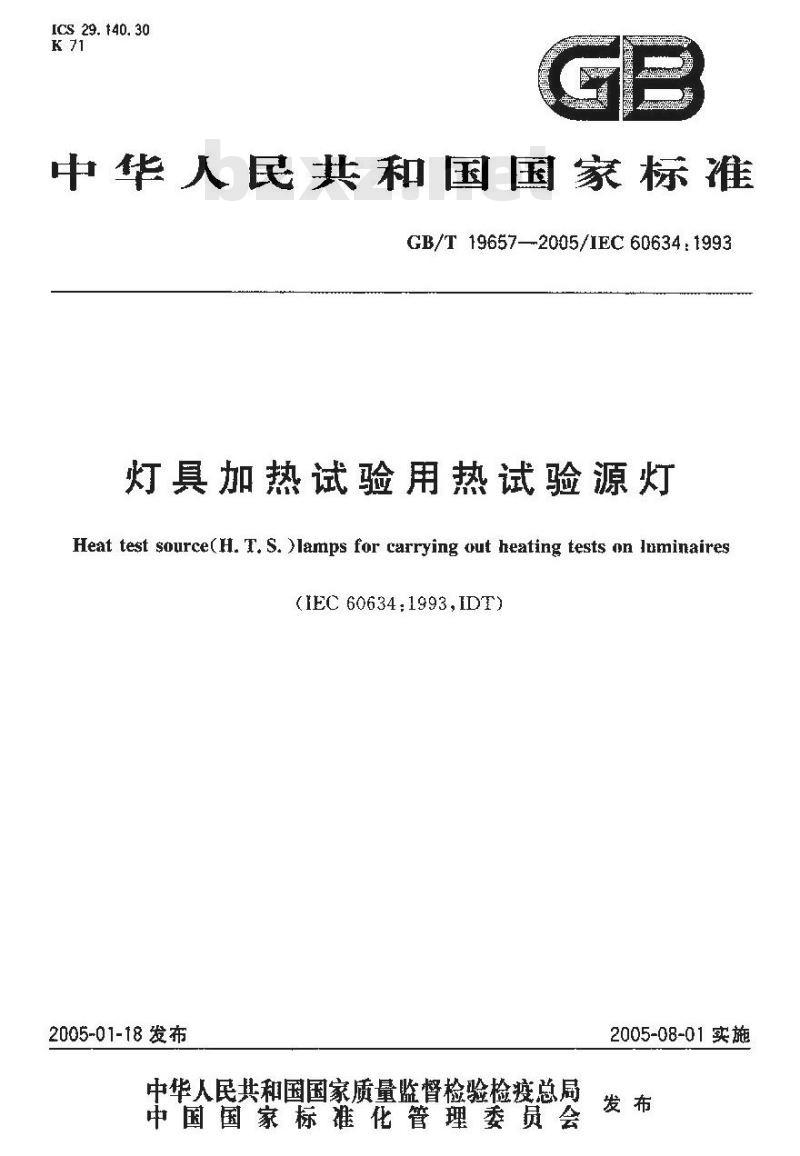

GB/T19657—-2005/IEC60634.1993灯具加热试验用热试验源灯
Heat test source(H. T. S. )lamps for carrying out heating tests on Iuminaires(1EC 60634:1993,IDT)
2005-01-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施

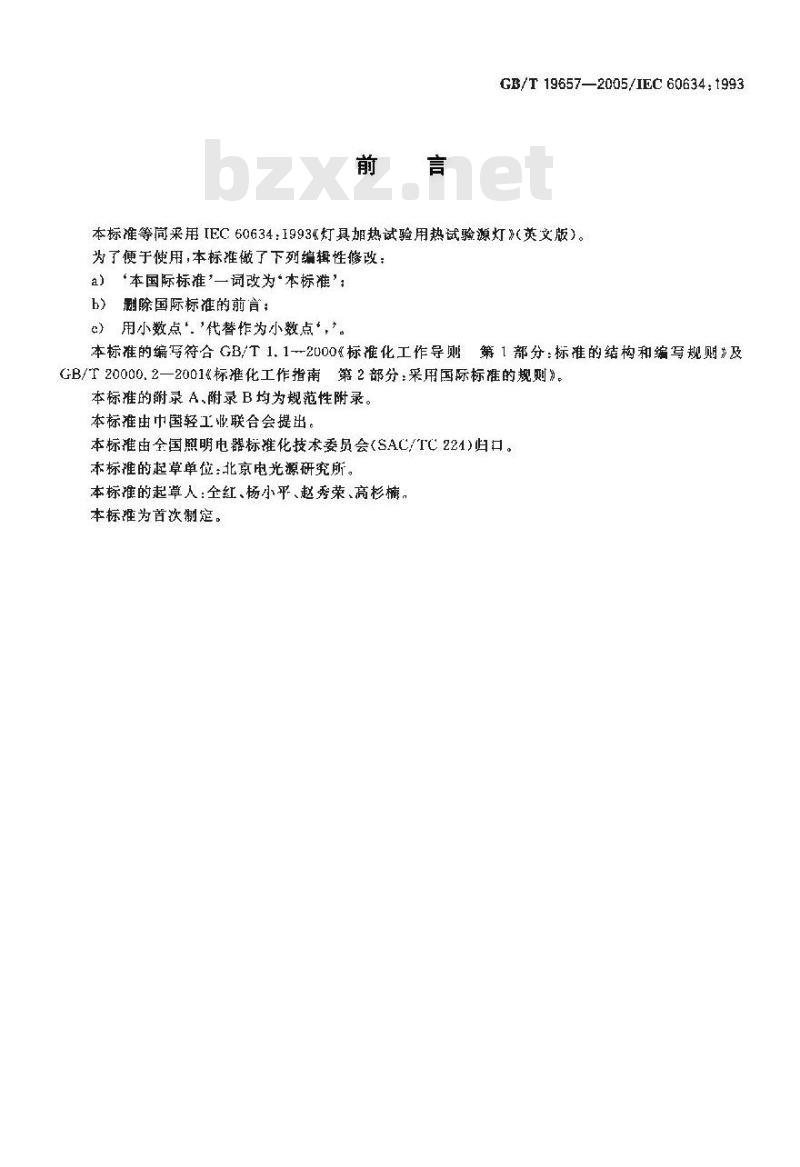

GB/T19657—2005/IEC60634:t993本标准等同采用IEC60634：1993《灯具加热试验用热试验源灯》（英文版）。为了便于使用，本标推了下列编辑性修改；a）“本国际标准’一词改为“本标准\;b）删除国际标准的前言；
c）用小数点‘代替作为小数点，本标准的编写符合 GB/T 1 1--2U00《标准化工作导则第1部分：标准的结构和编写规则\及GB/T20000.2一2001&标准化工作指南第2部分：采用国际标准的规则”。本标准的渐录A、附录B均为规范性附录，本标准由中国轻工业联合会提出。本标推由全国照明电器标准化技本委员会（SAC/TC221)归口。本标雅的起章单位：北京电光源研究所。本标准的起草人：全红、杨小平、赵秀荣、高杉楠。本标准为首次制定。

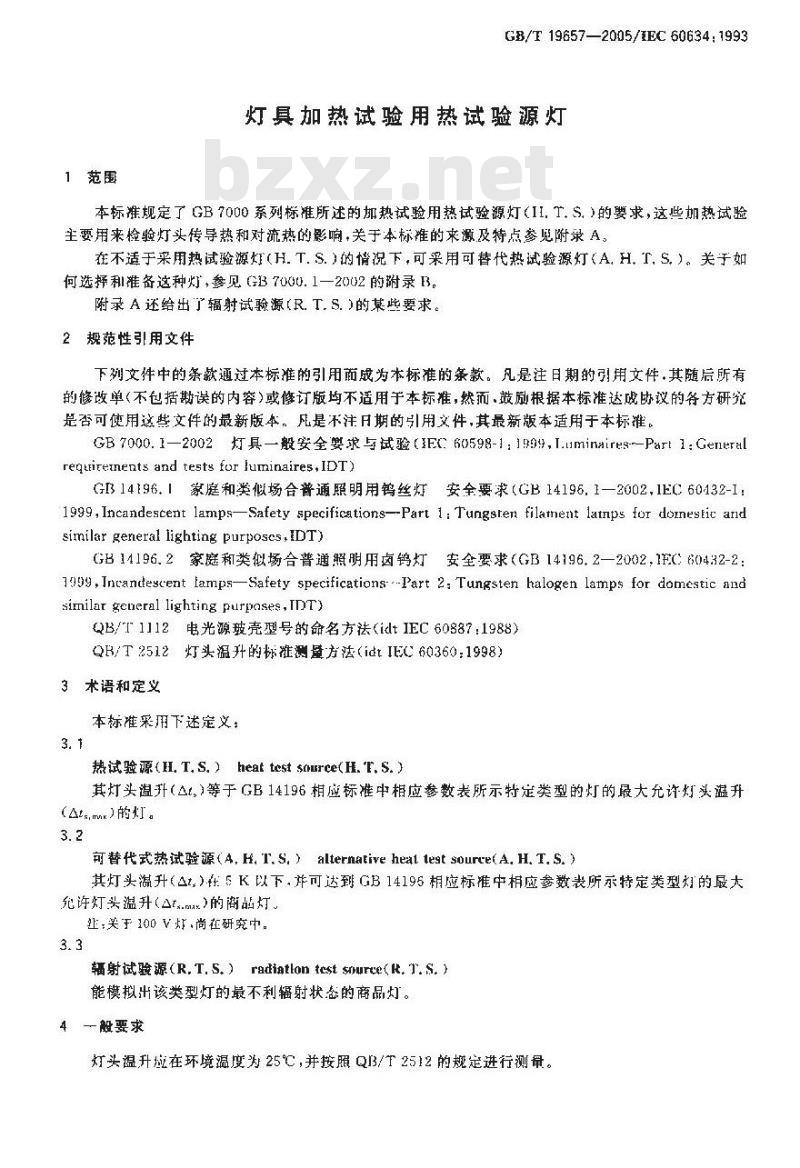

1范围
GB/T 19657—2005/IEC 60634:1993灯具加热试验用热试验源灯
本标准规定了GB 7000系列标准所述的加热试验用热试验源灯(I1.T,S.)的要求，这些加热试验主要用来检验灯头传导热和对流热的影响，关于本标准的来源及特点参觅附录A。在不适于采用热试验源灯(H.T.S.)的情况下，可采用可替代热试验源灯(A,H.T.S,）。关于如何选择和准备这种灯，参见GB7000.1—2002的附录B。附录A还给出了辐射试验源（R.T.S.)的某些要求。2规范性引用文件
下列文件中的条通过本标准的引用面成为本标准的条款。凡是注日期的引用文件.其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而、鼓励根据本标准达感协议的各方研究是否可使用这些文件的最新版本。凡是不注月期的引用文件，其最新版本适用于本标准。GB7000.1—2002灯具一般安全婴求与试验（IEC60598-1：1999，1.uminaires-Part1：Generalreqtitenents and tests for luminaires,IDT)GIB14196.！家庭和类似场合普通照明用钨丝灯安全要求（GB14196.1—2002，1EC60432-1：1999,Incandeseent lamps-Safety specifications--Part 1: Tungsten filatnent latnps for donesic andsimilar Reneral lighting purposes,IDT)GB14196.2家庭和类似场合普通照明用卤钨灯安全要求（GB14196.2—2002，1FC60432-2：1959,Incantescent lamps—-Safety specifications-Part 2:Tungsten halogen lamps for domestic andsimilar general lighting purpases,IDT)QB/T1112电光源玻壳型号的命名方法（idtIEC60887：1988）QB/T2512灯头温升的标准测量方法（idtIEC60360：1998）3术语和定义
本标准采用下述定义：
热试验源（H.T.S.)）heat test sourceH.T,S.)其灯头温升(At,)等于GB 14196相应标准中相应参数表所示特定类型的灯的最大允计灯头溢升（△tmx）的灯。
可替代式热试验源（A,H.T.S.）alternative heat lest souree(A.H.T.S.)其灯头溢升（△t，）在5K以下，并可达到GB14195相应标推中相应参数表所示特定类型灯的最大允许灯头温升（t..max）的商品灯：关于100V灯·尚在研究中。
辐射试验源(R,T, S.)radiatlon test snuree(k, T. S.)能模拟出该类型灯的最不利辐射状态的商品灯。4 一般要求
灯头温升应在环境温度为25℃，并按照QB/T2512的规定进行测量。GB/T19657—2005/IEC 60634:19935白炽灯灯具加热试验用热试验源灯的要求灯头温升应等于GB14196相应标中相应参数表所示特定类型灯的最大允许灯头温升5.1
(Ata.my)。

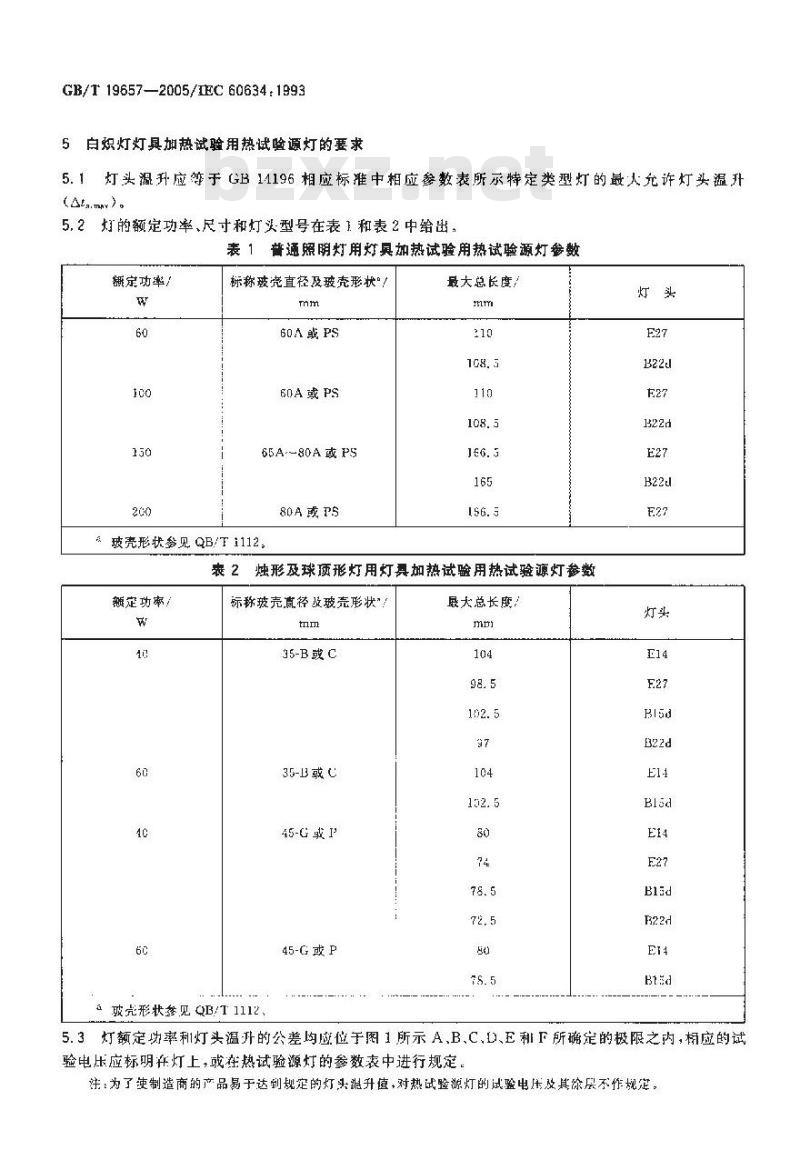

5.2灯的额定功率、尺寸和灯头型号在表1和表2中给出，表1普通照明灯用灯具加热试验用热试验源灯参数獅定功率/
标称玻瓷直径及玻壳形状！
60A或 PS
60A 或 PS
65A80A或PS
80A或PS
≤玻壳形状参见QB/T1112
最大总长度/
烛形及球顶形灯用灯具加热试验用热试验源灯参数额定功率/
标称皱壳贰径及玻壳形状！
35-B或C
35-B或CWww.bzxZ.net
45-G或1
45-G 或 P
a玻壳形状鑫见OB/T1112
最大总长度

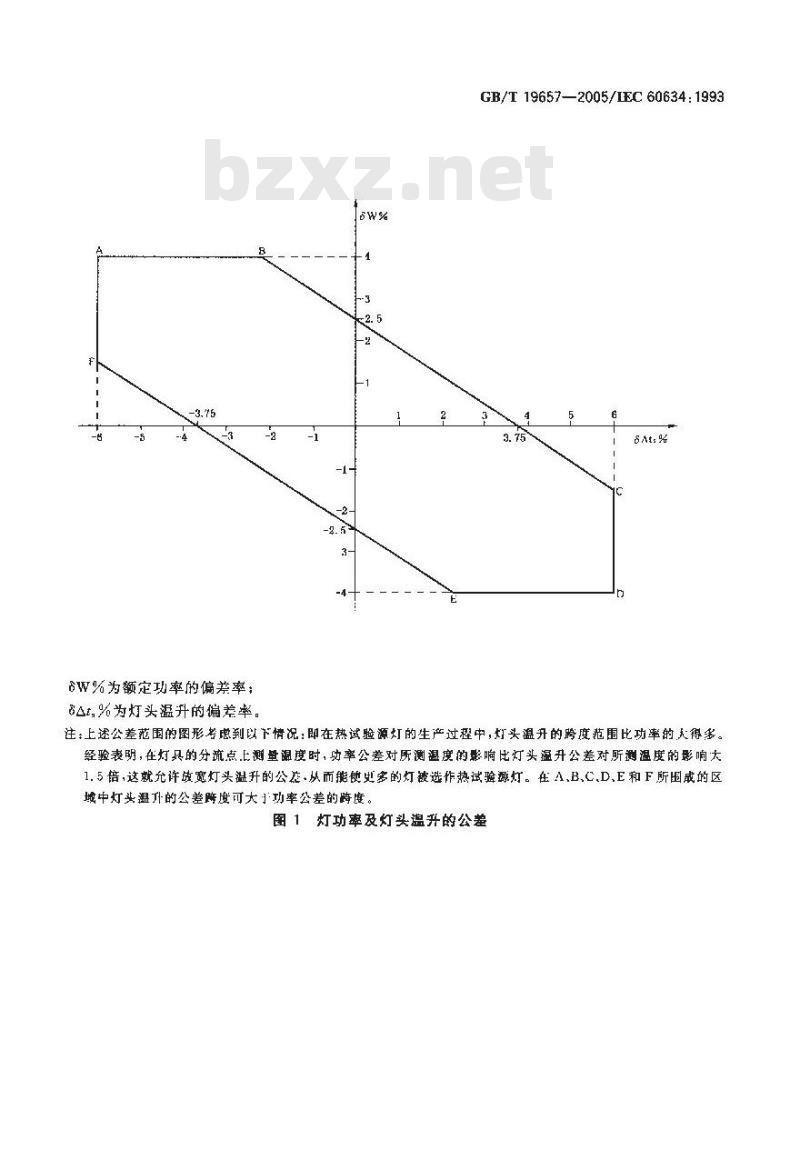

5.3灯额定功率利1灯头温升的公差均应位于图1所示A,B.C、D、E和F所确定的极限之内，柯应的试验电压应标明在灯上，或在热试验源灯的参数表中进行规定注：为了使制造商的产品易于达到规定的灯头温升值，对热试验源灯的试验电压及其除层不作规定。6
W%为额定功率的偏差率；
t,%为灯头温升的偏差率。
GB/T19657-2005/IEC60634:19933. 75
注;上述公差范围的图形考虑到以下情况:即在热试验源灯的生产过程中,灯头温升的跨度范围比功率的,大得多。经验表明，在灯具的分流点.比测望温度时，功率公差对所测温度的影响比灯头温升公差对所测温度的影响大1. 5 倍,这就允许改宽灯头温升的公差,从而能使史多的灯被选作热试验源灯。 在 A,B,C,D,E和 F 所围成的区域中灯头温升的公差贮度可大}功率公差的跨度。图1灯功率及灯头温升的公差
GB/T 19657—2005/IEC 60634:1993A，1前
附录A
（规范性附录）
热试验源灯的起源及发展
白炽灯用灯具应当满足各种安全要求，其中两项最重要的要求是灯具必须能防止使用者意外接触到带电部件，以及能防止便用者受到灯具火灾的伤害。这就需要对在灯具使用期间所产生的温度进行严格的限制（见GB7000.1）。为了防止提供触电保护的部件或固定载流部件的过早老化、熔化或收缩，灯具中所使用的材料的温度不应过其所适用的温度极限。为了检验此项要求，在进行例行试验期间，必须对灯具实施加热试验。对于这秤试验，通带便用两种类型的试验用灯，即：热试验源灯，主要用来检验在灯座中及电路中的灯头的传导热效应；一辅射试验源灯，用来检验灯具的其他部件上的热辐射能的效应。为此，应使用具备相应的玻壳涂层和形状、尺寸、灯头及额定电压的商品灯。灯玻壳必须透明,没有多余的标志、涂层等物,对于(100V~130V)低医普通照明灯由于某些型号的灯使用轴向灯丝，另一些型号的灯使用横向灯丝爽爆旋状灯丝，从而在灯具中能产生不同的温，因此必须考虑到这种灯的灯丝的形状。带反光镜或反光碗的灯，也可用作辐射试验源灯，但是，非反光部件透明的灯不可用作辐射试验源灯（即便这类灯已商品化）。
辐射试验源灯不必其备可调控的混升△，A. 2热试验源系统的基本规定
热试验源以及灯具相关温度的测量均以下述基本规定为做据：a）热试验源灯基本上按照额功率、尺寸、灯头型导和灯头温升加以确定；b）灯头温升△t，的测量方法（套简法)在QB/T2512中给出c）不同额定功率的白烘灯的最大平均灯头升在GB14196相应标推中给出：d）对于这些额定功率，热试验源灯用来模拟其有相应的额定功率的最大允许平均灯头温升的灯；e）灯具上应标有所用灯的最大额定功率。A.3一般说明
1）（EE/FC1963年的君子协定”的基础是，日前对灯的切实可行的做法不得因新的要求丽变更，这一基础现在依然有效。
2）CEF/1FC1963年协定只对带F27灯头并且额定功率分别为60W,100W，150W,200W和300W的梨形灯做出广详细规定。其次，推导出带B22灯头，额定功率为60W，100W和150W的灯的参数。
3）上述2)中未提及的灯必须避守以下条件：a）对于玻壳形状和功率均相同而灯头型号不同的灯，由于它们应用在不同的灯具中，不必采用相同的温升要求。
GB/T 19657—2005/1EC 60634:1993b）如果功率和灯头均相同而玻壳形状不相同的灯是用在同一灯具中的，测它们应具有相同的温升△极限值。例如，梨形灶和蘑菇形灯就是这种情况，而管形，烛形或球顶形灯则不一定属于这种情况。
对手灯头和啵壳形状相同雨额定功率不相同的灯，由于它们在灯具试验中的临界状态就是采用最大额定功率的热试验源进行试验时的状态，所以它们可以具备不同的温升么t极限值。因此，在不危及安全性的条件下，较低额定功率的灯可以具有适宜的较高的温升△t，极限值详细数据参见GB7000.1—2002的附录BGB/T19657-—2005/IEC60634,1993试验期间：
热试验
GB14196相应标准产品
的平均温升热试
验源的温升3t
实用期间：
产品灯的平均
温升（at）
附录B
（规范性附录）
基本系统图
注：热试验源灯的额定功率应相当于灯具上所标证的功率（最大值）。GF7000,1或相关
灯的技术要求所规
定的邀度极限值
CiB7000.1或相关灯
的技术要求所规定的
温度极限值
