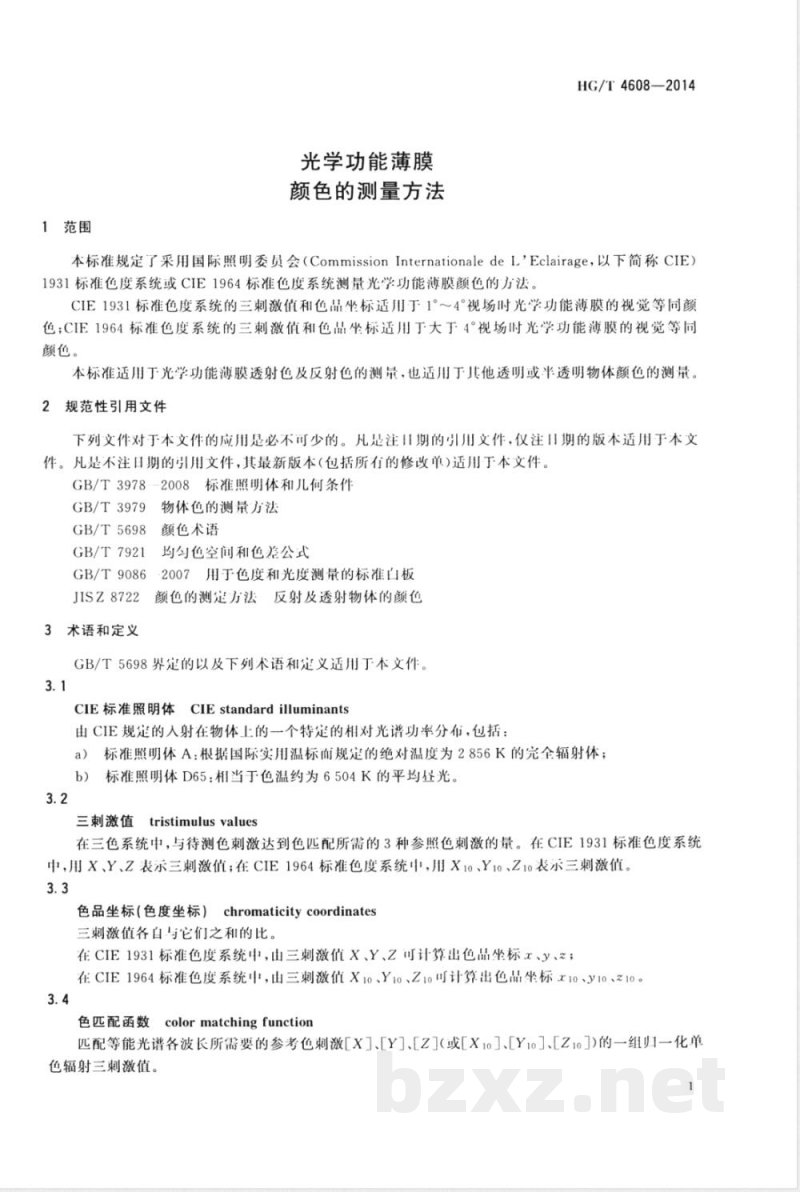

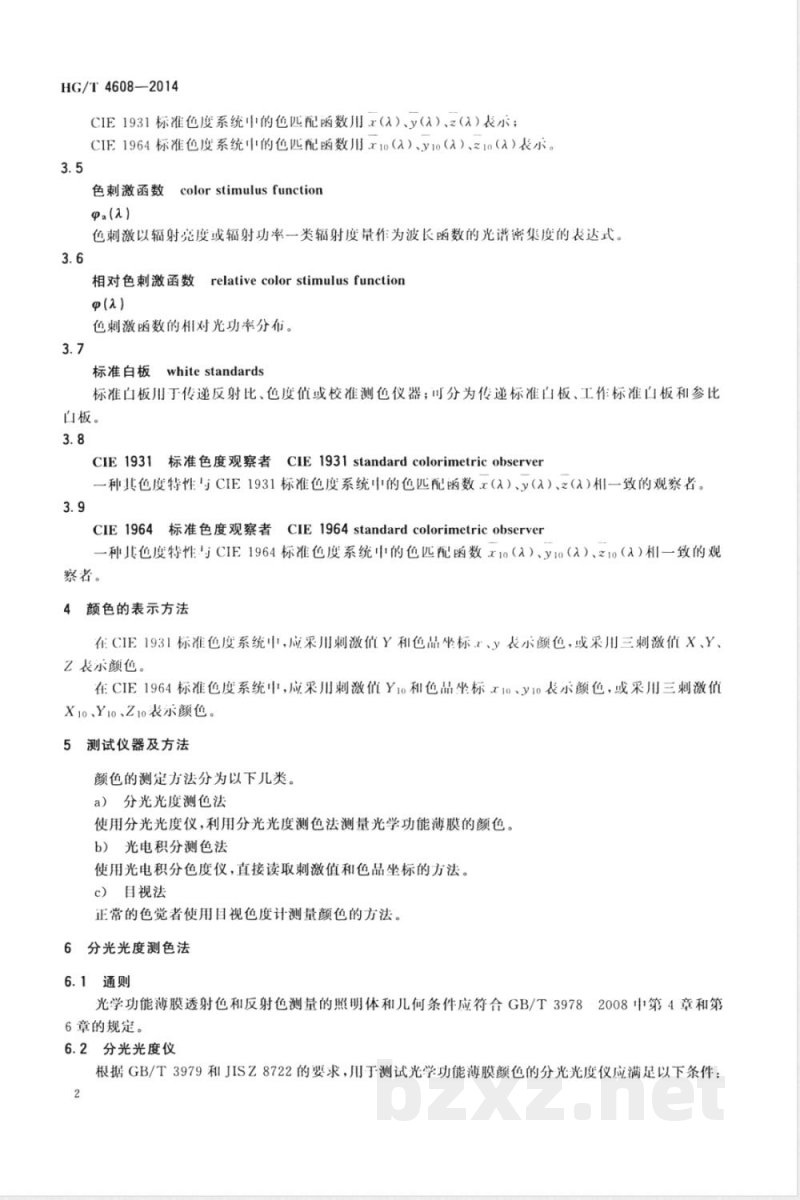

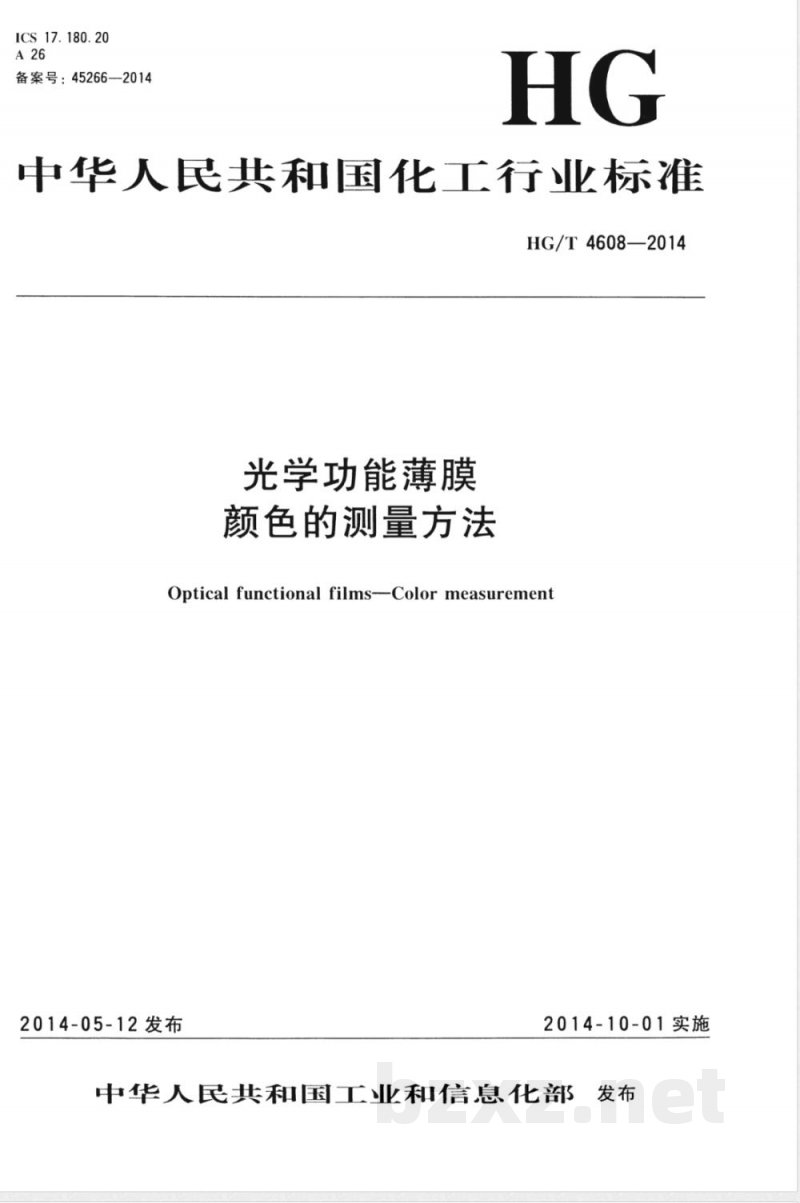

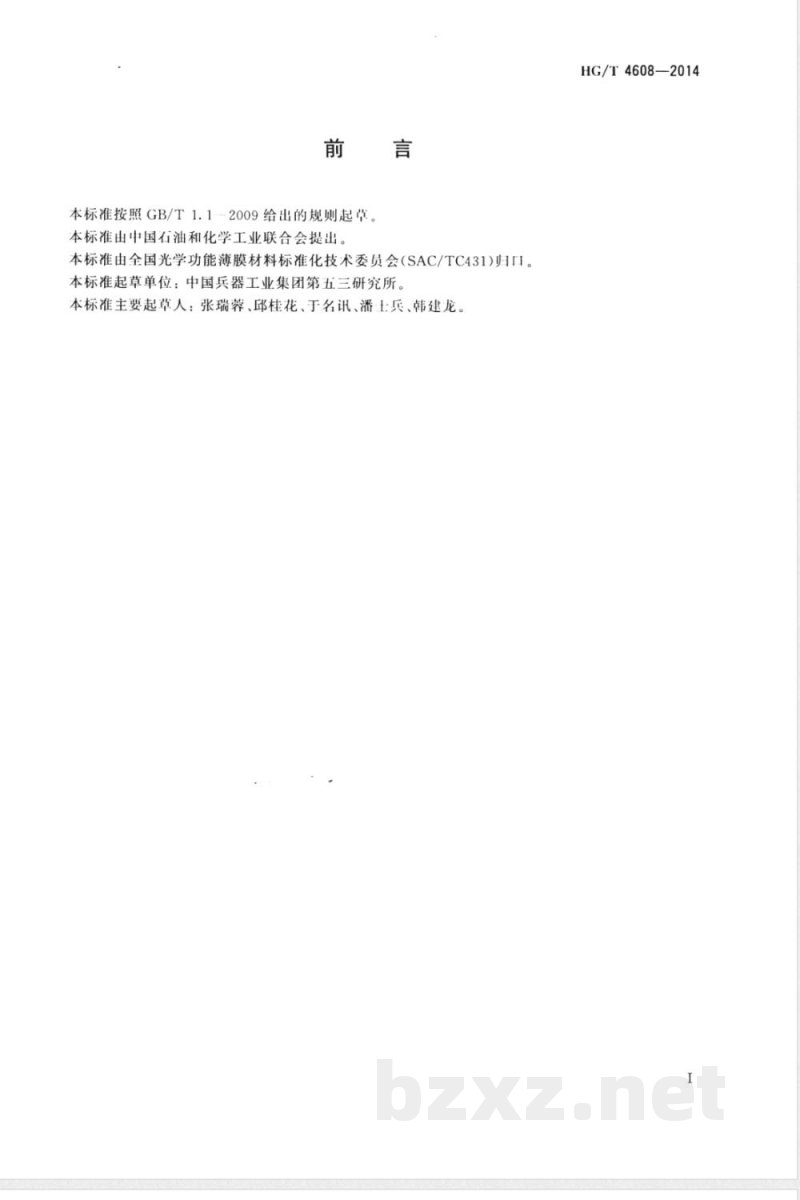

ICS 17.180.20 A26 备案号：45266—2014 HG 中华人民共和国化工行业标准 HG/T 4608—2014 光学功能薄膜 颜色的测量方法 Optical functional films - Color measurement 2014-05-12发布 2014-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC 431）归口。 本标准起草单位：中国兵器工业集团第五三研究所。 本标准主要起草人：张瑞蓉、邱桂花、于名讯、潘士兵、韩建龙。 1 范围 本标准规定了采用国际照明委员会（CIE）1931标准色度系统或CIE 1964标准色度系统测量光学功能薄膜颜色的方法。 CIE 1931标准色度系统的三刺激值和色品坐标适用于1°～4°视场时光学功能薄膜的视觉等同颜色；CIE 1964标准色度系统适用于大于4°视场时的视觉等同颜色。 本标准适用于光学功能薄膜透射色及反射色的测量，也适用于其他透明或半透明物体颜色的测量。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 3978—2008 标准照明体和几何条件 GB/T 3979 物体色的测量方法 GB/T 5698 颜色术语 GB/T 7921 均匀色空间和色差公式 GB/T 9086—2007 用于色度和光度测量的标准白板 JIS Z 8722 颜色的测定方法反射及透射物体的颜色 3 术语和定义 GB/T 5698界定的以及下列术语和定义适用于本文件。 3.1 CIE标准照明体 由CIE规定的人射在物体上的特定相对光谱功率分布，包括： - 标准照明体A：绝对温度为2856K的完全辐射体； - 标准照明体D65：相当于色温约6504K的平均日光。 3.2 三刺激值 在三色系统中，与待测色刺激达到色匹配所需的3种参照色刺激的量。 在CIE 1931系统中用X、Y、Z表示；在CIE 1964系统中用X10、Y10、Z10表示。 3.3 色品坐标（色度坐标） 三刺激值各自与其总和的比值。 CIE 1931系统色品坐标为x、y、z；CIE 1964系统为x10、y10、z10。 3.4 色匹配函数 用于表示匹配等能光谱各波长所需参考色刺激的一组归一化单色辐射三刺激值。 CIE 1931系统用x̄(λ)、ȳ(λ)、z̄(λ)表示；CIE 1964系统用x̄10(λ)、ȳ10(λ)、z̄10(λ)表示。 3.5 色刺激函数 以辐射亮度或辐射功率表示的光谱密集度函数。 3.6 相对色刺激函数 色刺激函数的相对光功率分布。 3.7 标准白板 用于传递反射比、色度值或校准测色仪器的标准材料，包括传递标准白板、工作标准白板和参比白板。 3.8 CIE 1931标准色度观察者 其色度特性与CIE 1931色匹配函数一致的观察者模型。 3.9 CIE 1964标准色度观察者 其色度特性与CIE 1964色匹配函数一致的观察者模型。 4 颜色的表示方法 在CIE 1931标准色度系统中，应采用刺激值Y和色品坐标x、y表示颜色，或采用三刺激值X、Y、Z表示颜色。 在CIE 1964标准色度系统中，应采用刺激值Y10和色品坐标x10、y10表示颜色，或采用三刺激值进行表示。
