【其他行业标准】 中空涤纶短纤维蓬松性和弹性试验方法

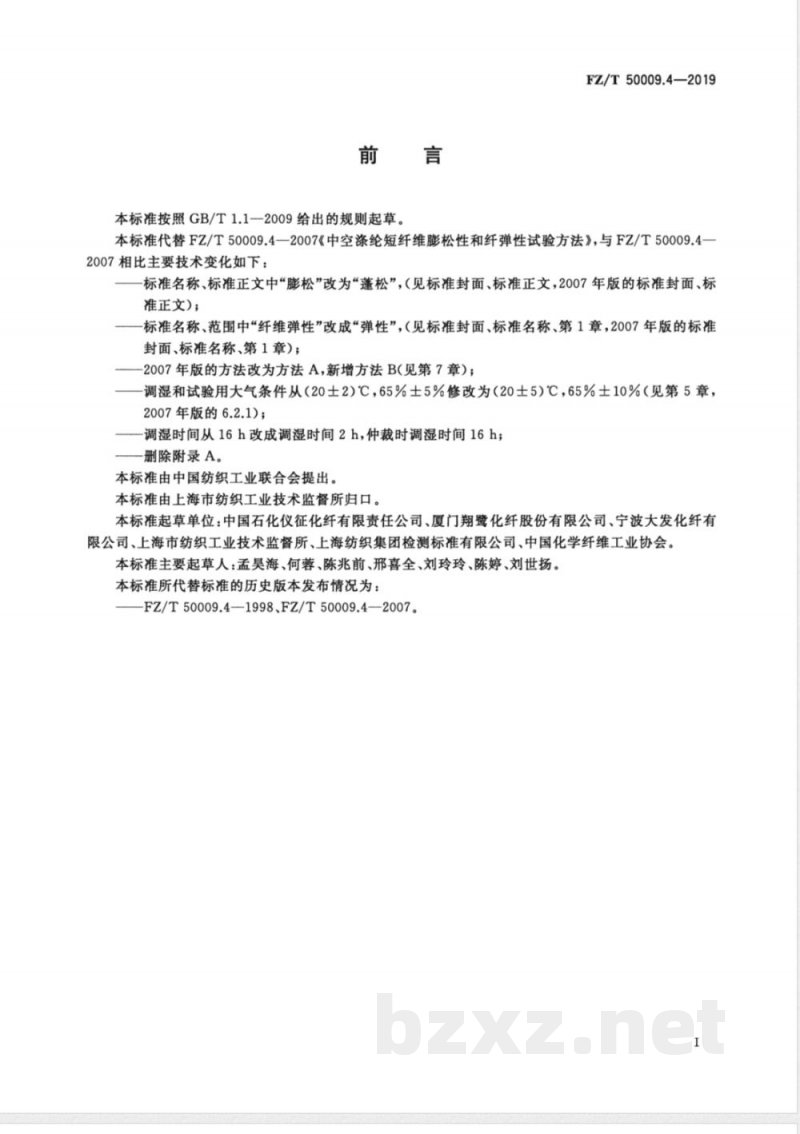

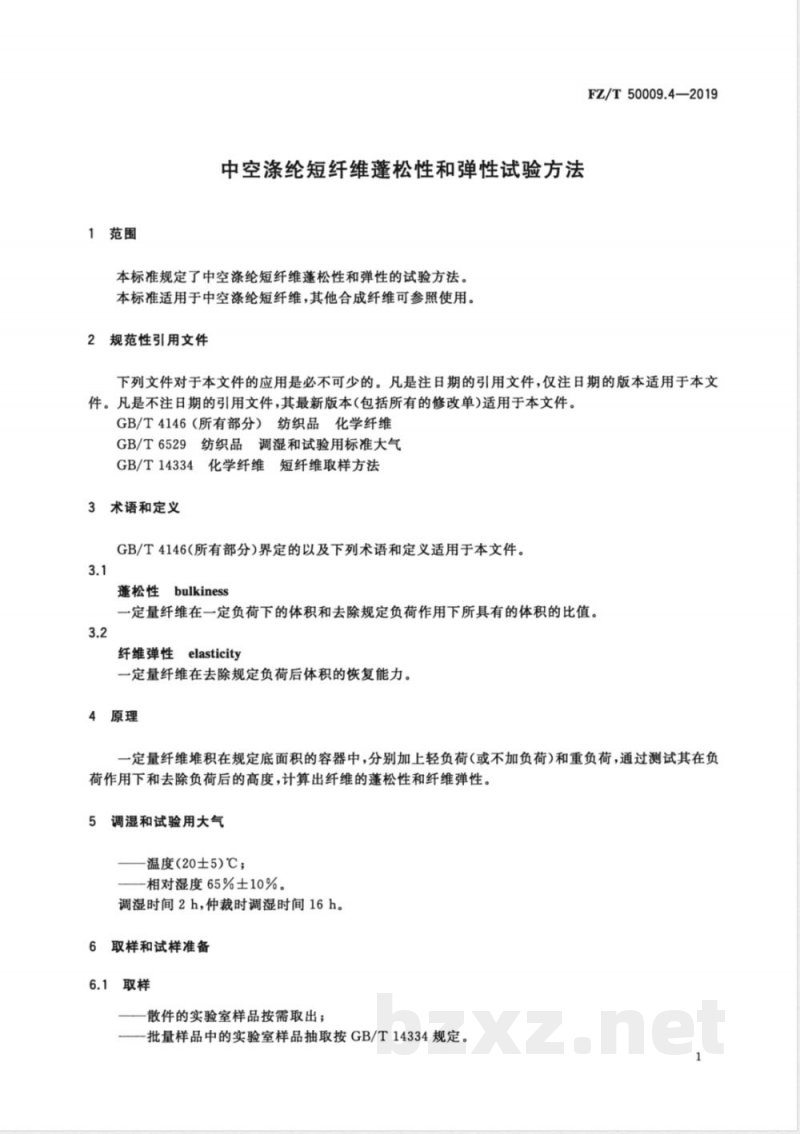

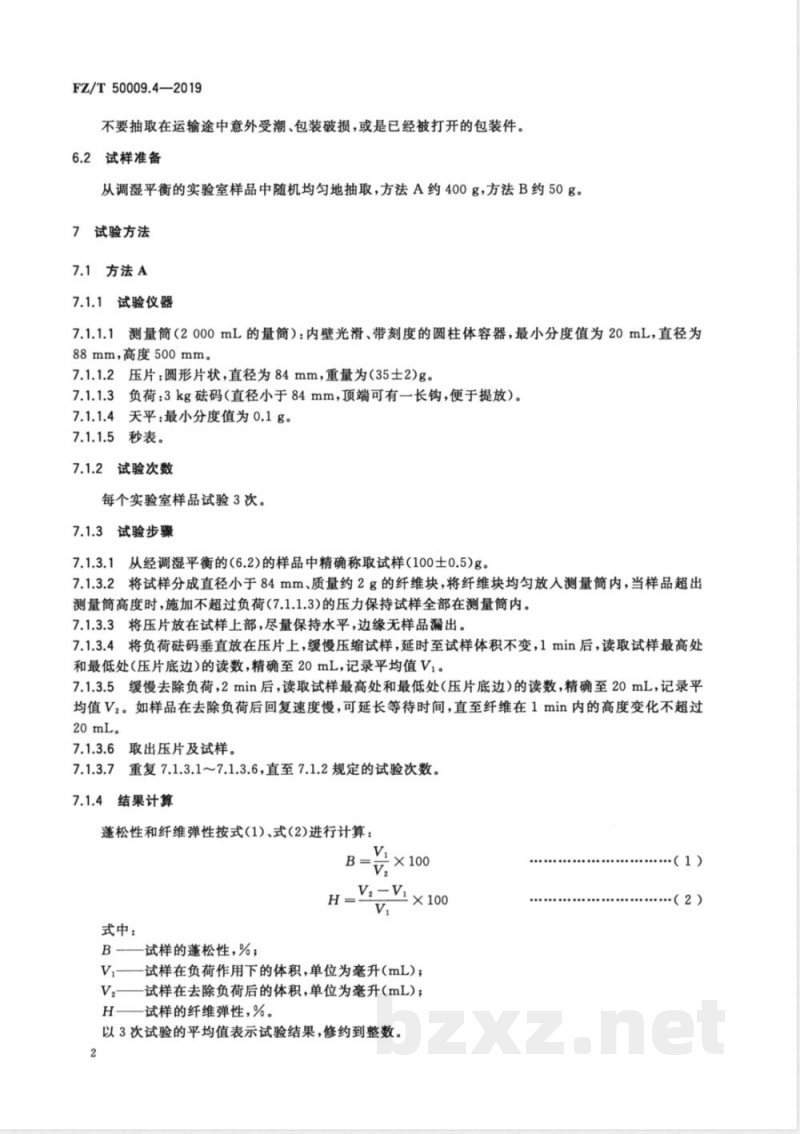

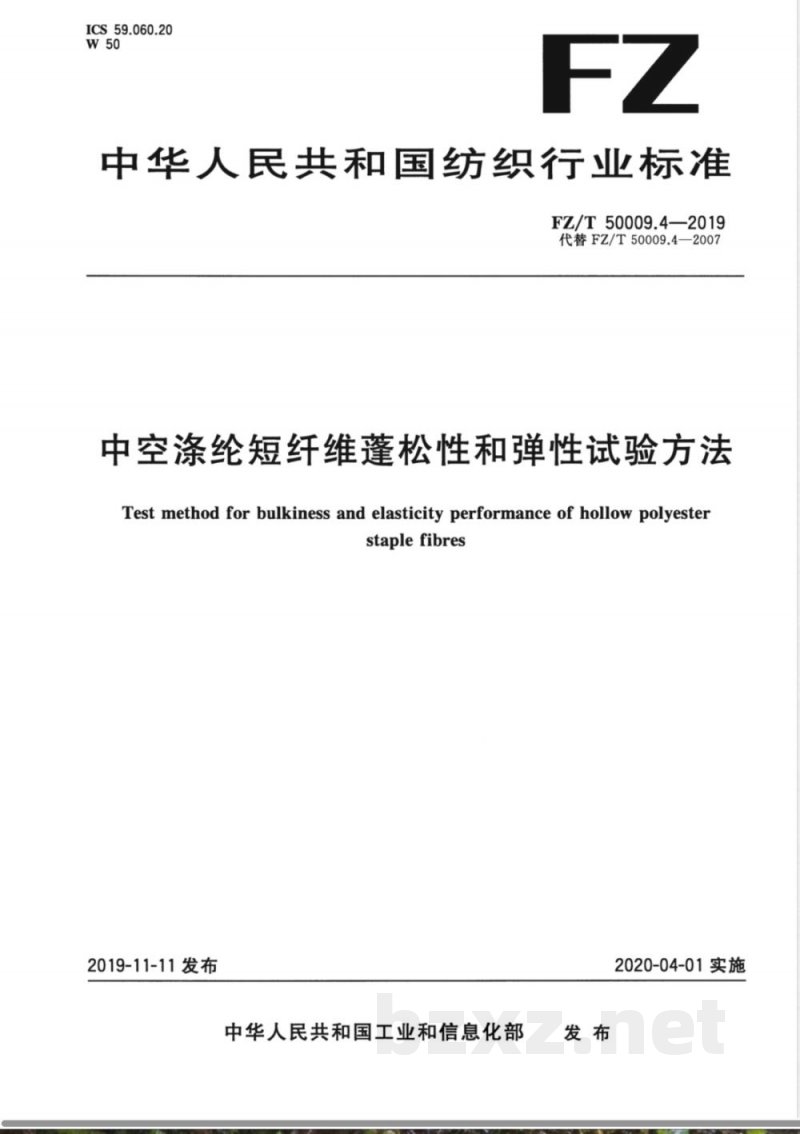

ICS 59.060.20 W50 FZ 中华人民共和国纺织行业标准 FZ/T 50009.4—2019 代替 FZ/T 50009.4—2007 中空涤纶短纤维蓬松性和弹性试验方法 Test method for bulkiness and elasticity performance of hollow polyester staple fibres 2019-11-11 发布 2020-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 50009.4—2007《中空涤纶短纤维膨松性和纤维弹性试验方法》。与 FZ/T 50009.4—2007 相比，主要技术变化如下： 1）标准名称及正文中“膨松”改为“蓬松”； 2）标准名称及范围中“纤维弹性”改为“弹性”； 3）原方法调整为方法A，并新增方法B； 4）调湿及试验用大气条件由（20±2）℃、65%±5%修改为（20±5）℃、65%±10%； 5）调湿时间由16 h改为2 h，仲裁时为16 h； 6）删除附录A。 本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。 本标准起草单位包括：中国石化仪征化纤有限责任公司、厦门翔鹭化纤股份有限公司、宁波大发化纤有限公司、上海市纺织工业技术监督所、上海纺织集团检测标准有限公司、中国化学纤维工业协会。 本标准主要起草人：孟昊海、何蓉、陈兆前、邢喜全、刘玲玲、陈婷、刘世扬。 本标准历次版本：FZ/T 50009.4—1998、FZ/T 50009.4—2007。 1 范围 本标准规定了中空涤纶短纤维蓬松性和弹性的试验方法。 本标准适用于中空涤纶短纤维，其他合成纤维可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件： GB/T 4146（所有部分） 纺织品 化学纤维 GB/T 6529 纺织品 调湿和试验用标准大气 GB/T 14334 化学纤维 短纤维取样方法 3 术语和定义 GB/T 4146（所有部分）界定的以及下列术语和定义适用于本文件。 3.1 蓬松性（bulkiness） 一定量纤维在规定负荷下的体积与去除该负荷后所具有体积的比值。 3.2 弹性（elasticity） 一定量纤维在去除规定负荷后体积的恢复能力。 4 原理 将一定量纤维堆积于规定底面积的容器中，分别施加轻负荷（或不加负荷）和重负荷，通过测定其在负荷作用下及去除负荷后的高度变化，计算纤维的蓬松性和弹性。 5 调湿和试验用大气 试验应在以下条件下进行： 温度（20±5）℃； 相对湿度 65%±10%。 调湿时间为2 h，仲裁试验时为16 h。 6 取样和试样准备 6.1 取样 散件样品可按需取样；批量样品按 GB/T 14334 规定抽取。 不得选取在运输过程中受潮、包装破损或已开启的样品。 6.2 试样准备 从达到调湿平衡的实验室样品中随机均匀抽取试样：方法A约400 g，方法B约50 g。 7 试验方法 7.1 方法A 7.1.1 仪器设备 a）测量筒：容量2000 mL，内壁光滑、带刻度的圆柱形容器，最小分度值20 mL，直径88 mm，高度500 mm； b）压片：圆形片状，直径84 mm，质量（35±2）g； c）负荷：3 kg砝码（直径小于84 mm，顶部带钩便于操作）； d）天平：最小分度值0.1 g； e）秒表。 7.1.2 试验次数 每个实验室样品应测试3次。 7.1.3 试验步骤 a）从调湿后的样品中准确称取（100±0.5）g试样； b）将试样分成直径小于84 mm、质量约2 g的纤维块，均匀放入测量筒中；当样品高度超过量筒时，可施加不超过规定负荷的压力使其完全置于量筒内； c）将压片平放于试样顶部，确保水平且边缘无纤维外漏； d）将负荷垂直置于压片上，缓慢压缩试样，待体积稳定后1 min，读取试样最高点与最低点（压片底边）刻度，精确至20 mL，记录平均值为V1； e）缓慢移去负荷，2 min后读取试样恢复后的体积数值。
