【其他行业标准】 粘胶纤维用浆粕 反应性能的测定

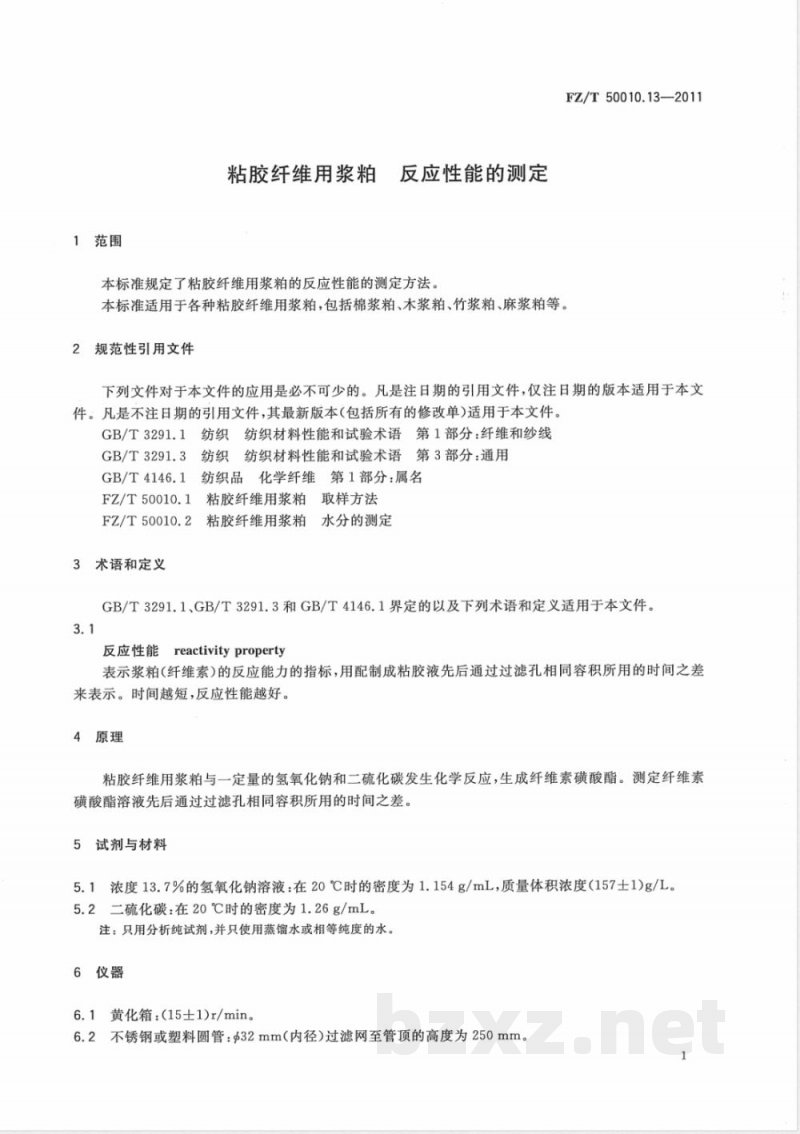

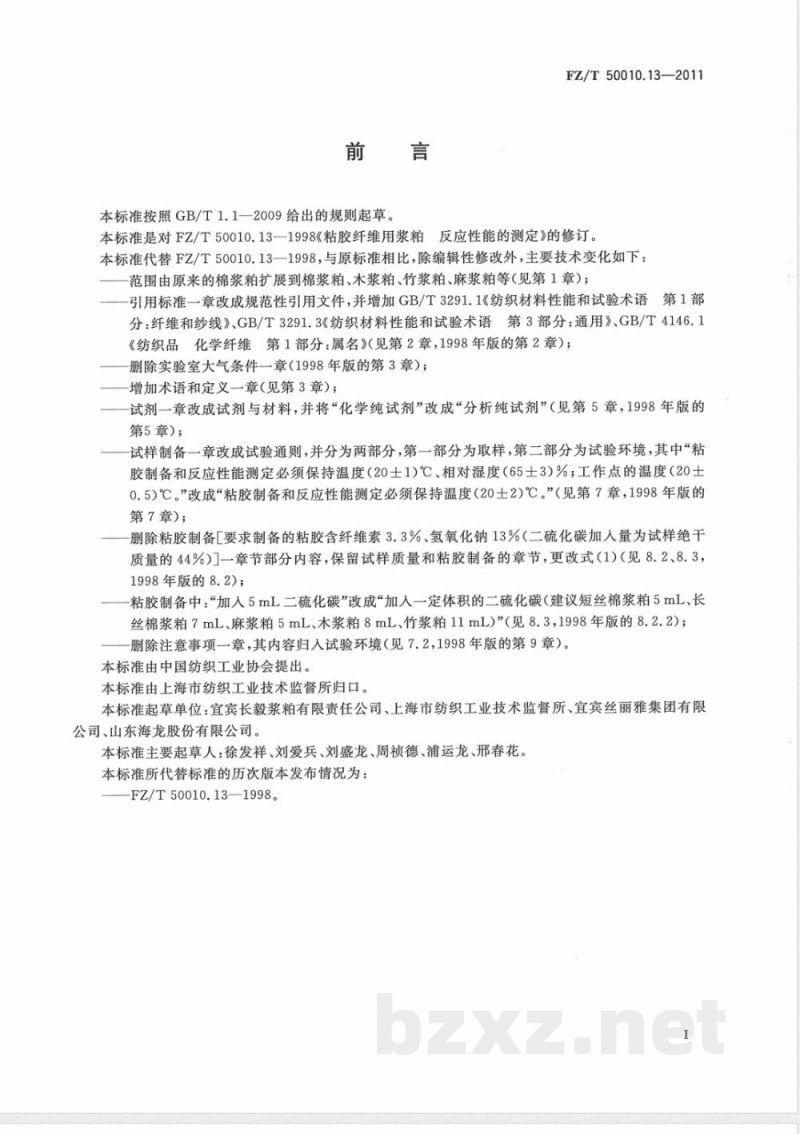

中华人民共和国纺织行业标准 FZ/T50010.13—2011 代替FZ/T50010.13—1998 粘胶纤维用浆粕反应性能的测定 Pulpboard for viscose fiber - Determination for reaction property 发布：2011-05-18 实施：2011-08-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T1.1—2009的规则起草，是对FZ/T50010.13—1998《粘胶纤维用浆粕反应性能的测定》的修订。本标准代替FZ/T50010.13—1998，除编辑性修改外，主要技术变化如下：范围由原来的棉浆粕扩展到棉浆粕、木浆粕、竹浆粕、麻浆粕等；引用标准改为规范性引用文件，并增加GB/T3291.1、GB/T3291.3、GB/T4146.1；删除实验室大气条件章节；增加术语和定义章节；试剂章节改为试剂与材料，并将“化学纯试剂”改为“分析纯试剂”；试样制备改为试验通则，分为取样和试验环境两部分，其中粘胶制备和反应性能测定必须保持温度（20±2）℃。 本标准由中国纺织工业协会提出，归口单位为上海市纺织工业技术监督所。起草单位包括宜宾长毅浆粕有限责任公司、上海市纺织工业技术监督所、宜宾丝丽雅集团有限公司、山东海龙股份有限公司。主要起草人：徐发祥、刘爱兵、刘盛龙、周祯德、浦运龙、邢春花。 1 范围 本标准规定了粘胶纤维用浆粕的反应性能测定方法，适用于各种粘胶纤维用浆，包括棉浆、木浆粕、竹浆粕、麻浆等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： - GB/T3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 - GB/T3291.3 纺织材料性能和试验术语 第3部分：通用 - GB/T4146.1 纺织品化学纤维 第1部分：属名 - FZ/T50010.1 粘胶纤维用浆取样方法 - FZ/T50010.2 粘胶纤维用浆粕水分的测定 3 术语和定义 GB/T3291.1、GB/T3291.3和GB/T4146.1界定的以及下列术语适用于本文件： 3.1 反应性能（reactivity property） 表示浆粕（纤维素）的反应能力的指标，用配制成粘胶液后通过过滤孔相同容积所用的时间之差来表示，时间越短，反应性能越好。 4 原理 粘胶纤维用浆粕与一定量的氢氧化钠和二硫化碳发生化学反应，生成纤维素磺酸酯，通过测定纤维素磺酸酯溶液先后通过过滤孔相同容积所用的时间差来评价反应性能。 5 试剂与材料 5.1 浓度13.7%的氢氧化钠溶液：在20℃时密度为1.154g/mL，质量体积浓度为（157±1）g/L。 5.2 二硫化碳：在20℃时密度为1.26g/mL。 注：仅使用分析纯试剂，并使用蒸馏水或等纯度水。 6 仪器 6.1 黄化箱：(15±1)r/min。 6.2 不锈钢或塑料圆管：内径32mm，过滤网至管顶高度250mm。 6.3 不锈钢或镍过滤网：10000孔/cm²。 6.4 橡皮垫圈：有效过滤直径28mm。 6.5 电动搅拌器：搅拌速度可控制在（3000±200）r/min；搅拌棒材质为不锈钢，上叶片顺时针扭转45°。
