【国家标准】 聚氯乙烯、聚氨酯人造革（合成革）材质鉴别方法

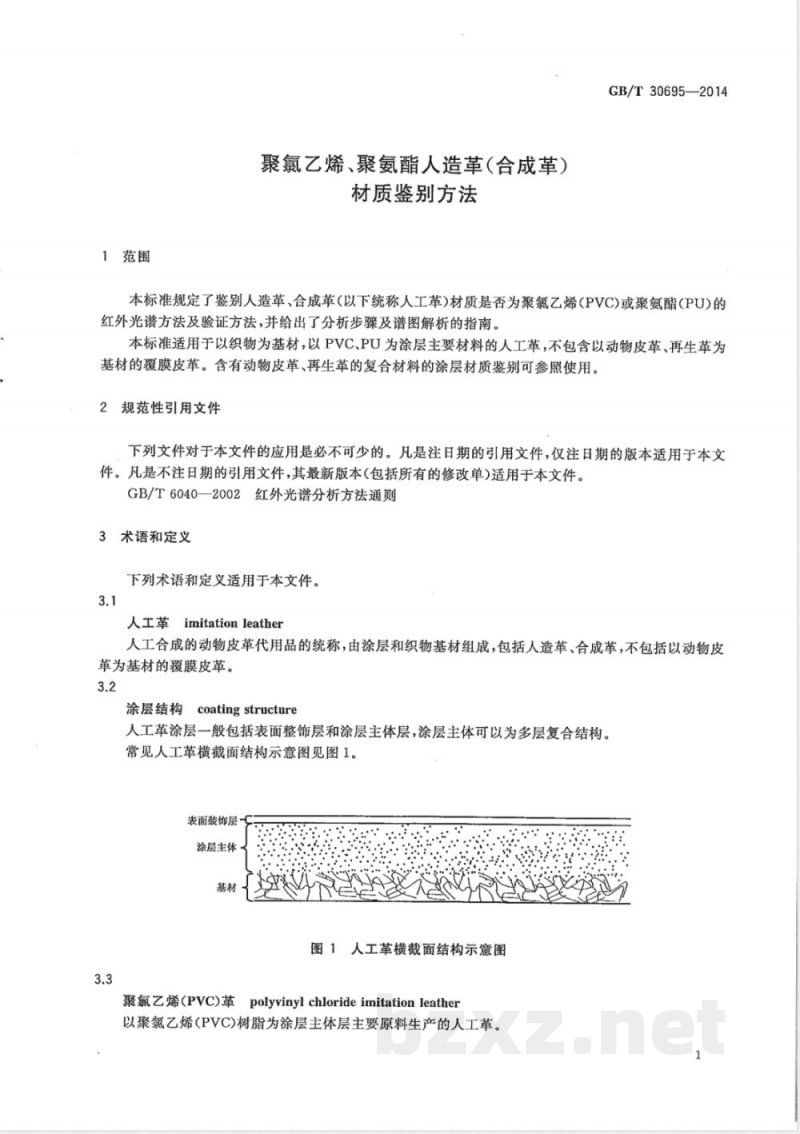

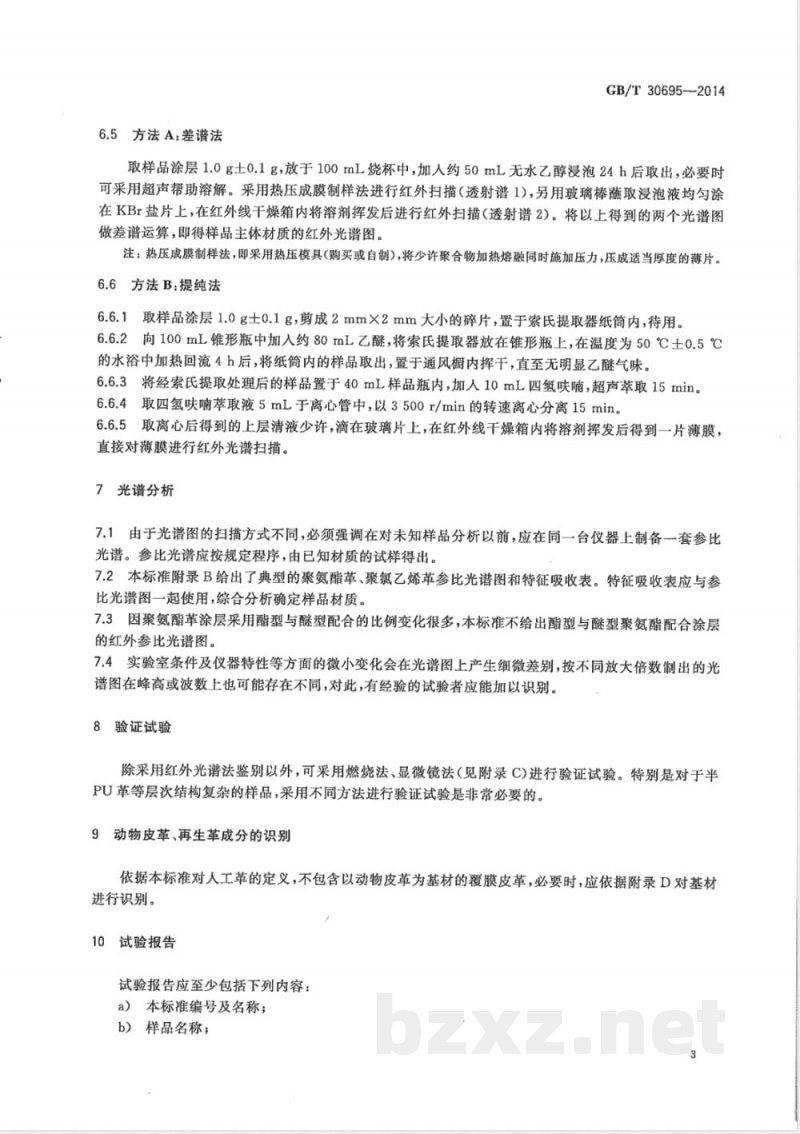

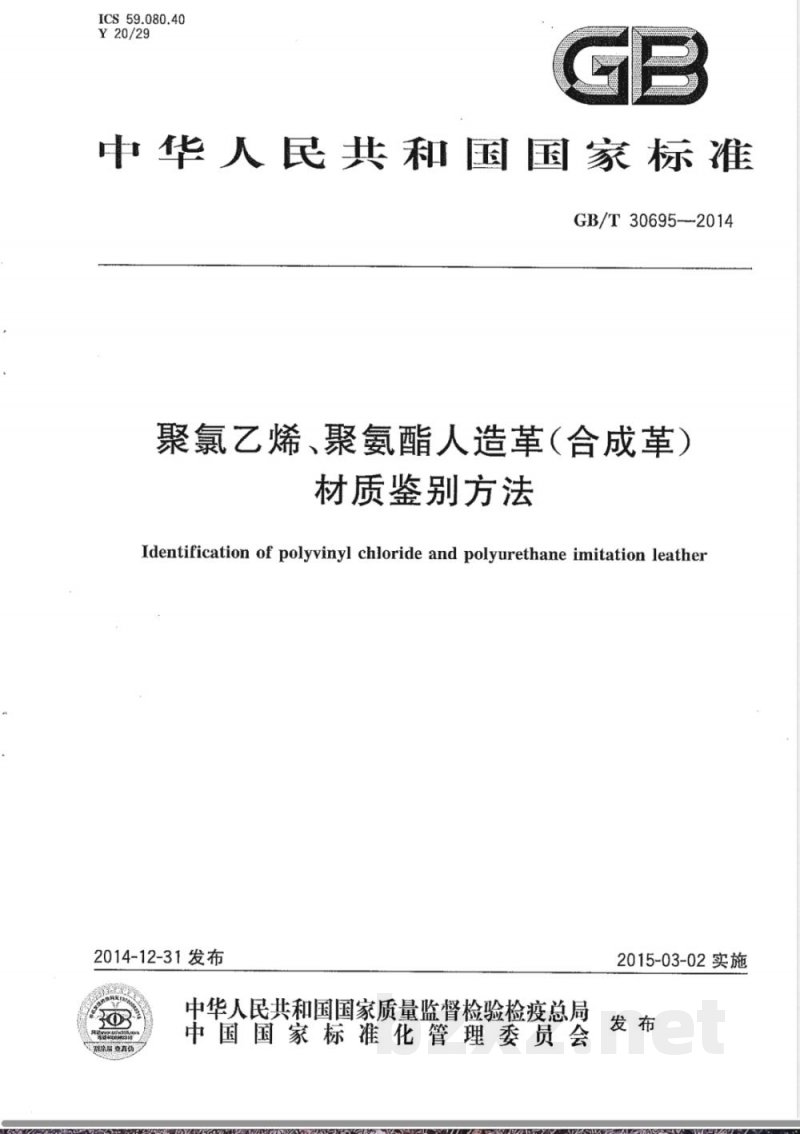

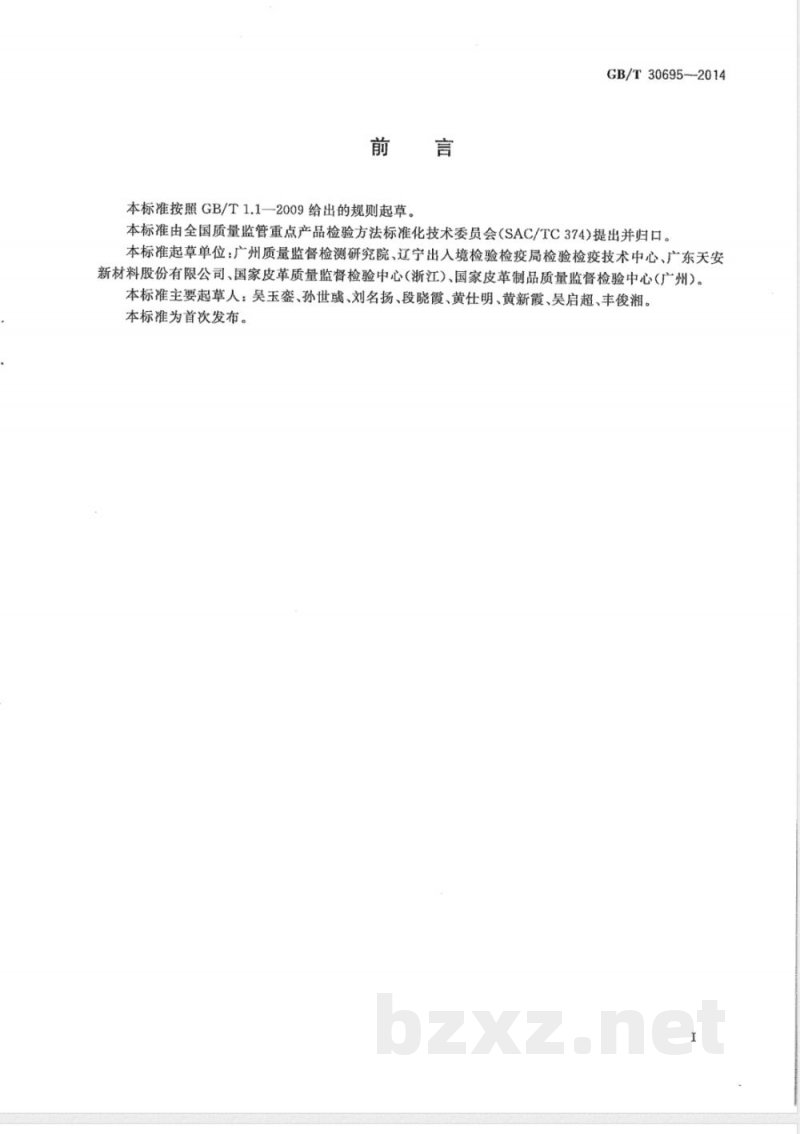

ICS 59.080.40 CCS Y 20/29 GB 中华人民共和国国家标准 GB/T 30695—2014 聚氯乙烯、聚氨酯人造革（合成革）材质鉴别方法 Identification of polyvinyl chloride and polyurethane imitation leather 2014-12-31发布 2015-03-02实施 国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国质量监管重点产品检验方法标准化技术委员会（SAC/TC 374）提出并归口。 本标准起草单位包括广州质量监督检测研究院、辽宁出入境检验检疫局检验检疫技术中心、广东天安新材料股份有限公司、国家皮革质量监督检验中心（浙江）、国家皮革制品质量监督检验中心（广州）。 本标准主要起草人包括吴玉銮、孙世彧、刘名扬、段晓霞、黄仕明、黄新霞、吴启超、丰俊湘。 本标准为首次发布。 1 范围 本标准规定了鉴别人造革、合成革（统称人工革）材质是否为聚氯乙烯（PVC）或聚氨酯（PU）的红外光谱方法及验证方法，并给出了分析步骤及谱图解析指南。 本标准适用于以织物为基材、以PVC或PU为涂层主要材料的人工革，不包括以动物皮革、再生革为基材的覆膜皮革。含动物皮革或再生革的复合材料涂层材质鉴别可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 6040—2002 红外光谱分析方法通则 3 术语和定义 3.1 人工革 imitation leather 人工合成的动物皮革代用品，由涂层和织物基材组成，包括人造革和合成革，不包括以动物皮革为基材的覆膜皮革。 3.2 涂层结构 coating structure 人工革涂层一般包括表面整饰层和涂层主体层，主体层可为多层复合结构。 3.3 聚氯乙烯（PVC）革 polyvinyl chloride imitation leather 以PVC树脂为涂层主体层主要原料生产的人工革。 3.4 聚氨酯（PU）革 polyurethane imitation leather 以PU树脂为涂层主体层主要原料生产的人工革。 3.5 PU/PVC复合革 polyurethane/polyvinyl chloride composite imitation leather 以PU树脂为涂层面层、PVC树脂为涂层底层的人工革，又称半PU革。 3.6 再生革 reclaimed leather 将皮革边角料撕磨成纤维后，通过粘合剂在机械物理作用下粘结，经挤压成片状并进一步加工形成的皮革代用品。 4 试剂 无水乙醇（分析纯）、溴化钾（KBr，分析纯）、乙醛（分析纯）、四氢呋喃（THF，分析纯）。 5 仪器与设备 5.1 光学显微镜（放大倍数100～200倍） 5.2 傅立叶变换红外光谱仪（4000 cm⁻¹～400 cm⁻¹） 5.3 衰减全反射（ATR）附件 5.4 红外干燥箱 5.5 天平（精度0.1 mg） 5.6 玻璃器皿（烧杯、锥形瓶、样品瓶、移液管、量筒等） 5.7 索氏提取器 5.8 水浴锅 5.9 超声振荡器 5.10 离心机 5.11 工具（砂纸、小刀） 6 分析步骤 6.1 使用显微镜观察样品横截面，确定涂层结构，以选择红外光谱测试部位。 6.2 对具有整饰层的样品需先去除干扰层，再对涂层主体进行分析；多层结构应分别测试各层。 6.3 按仪器操作说明校正后，使用ATR附件直接进行红外扫描。 6.4 若ATR结果与PVC革特征峰相似，应进一步进行验证测试。 6.5 方法A（差谱法）：取样品涂层1.0g±0.1g，加入无水乙醇浸泡24h，可辅以超声处理，再进行红外扫描分析。
