【国家标准】眼镜架测量系统和术语

本网站发布时间： 2026-03-09 14:25:41

GB/T38004-2019
现行
　点击下载此标准

基本信息

标准号：
GB/T 38004-2019
标准名称：
眼镜架测量系统和术语
标准类别：
国家标准(GB)
英文名称：
Spectacle frames—Measuring system and terminology
标准状态：
现行
发布日期：
2019-08-30
实施日期：
2020-03-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
2.07 MB

手机扫码下载更方便

标准分类号

标准ICS号：
医药卫生技术>>医疗设备>>11.040.70眼科设备
中标分类号：
轻工、文化与生活用品>>工艺美术品与其他日用品>>Y89其他日用品

关联标准

采标情况：
ISO 8624:2011

出版信息

出版社：
中国标准出版社
页数：
16页
标准价格：
31.0
出版日期：
2019-08-01

其他信息

起草人：
叶佳意、张尼尼、后东才、冯亚平、程轶斐、黄鸿亮、郭琳、张徐晶、龚苗、徐张倩、任鹏帅
起草单位：
东华大学、国家眼镜玻璃搪瓷制品质量监督检验中心、盈昌集团有限公司、平湖市计量检定测试所、上海市眼镜玻璃搪瓷产品质量监督检验站
归口单位：
中国轻工业联合会
提出单位：
中国轻工业联合会
发布部门：
国家市场监督管理总局国家标准化管理委员会

标准简介/下载

点击下载

标准简介：

本标准规定了眼镜架的测量系统和相关术语。本标准适用于前框对称的眼镜架。

标准内容

部分标准内容：

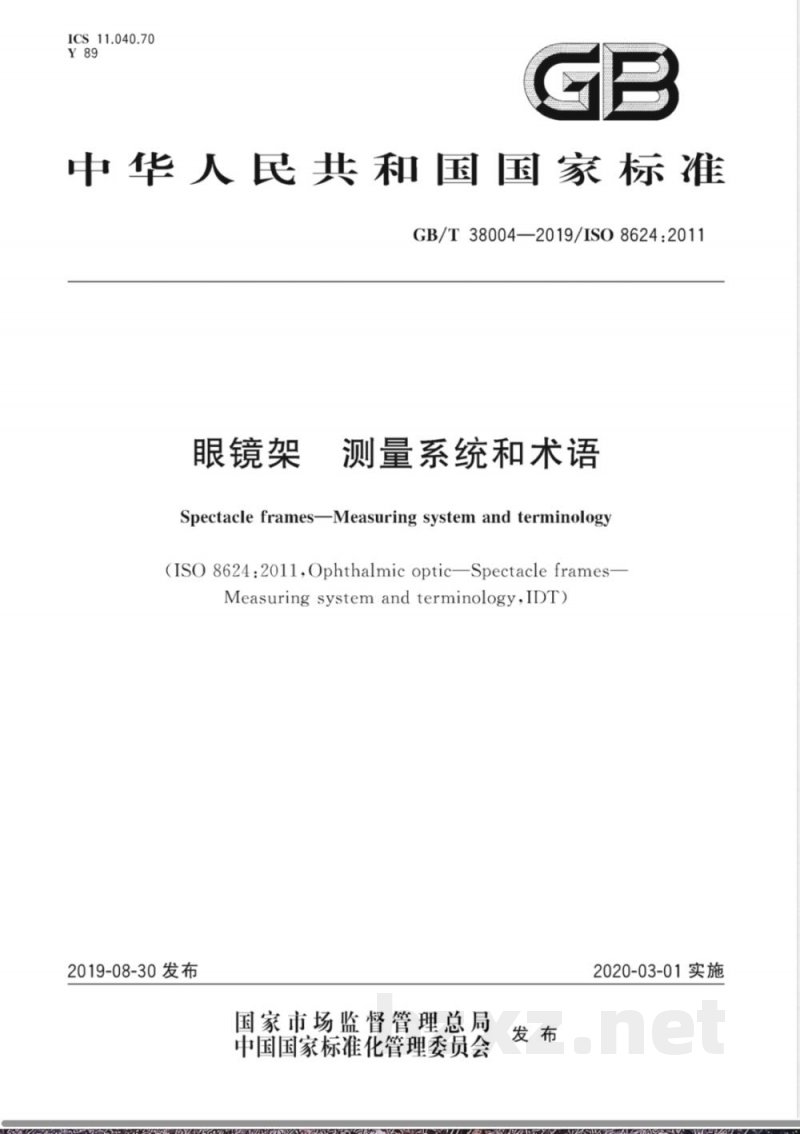

ICS 11.040.70
Y89
GB
中华人民共和国国家标准
GB/T 38004—2019 / ISO 8624:2011
眼镜架 测量系统和术语
Spectacle frames - Measuring system and terminology
2019-08-30 发布
2020-03-01 实施
国家市场监督管理总局
中国国家标准化管理委员会
发布

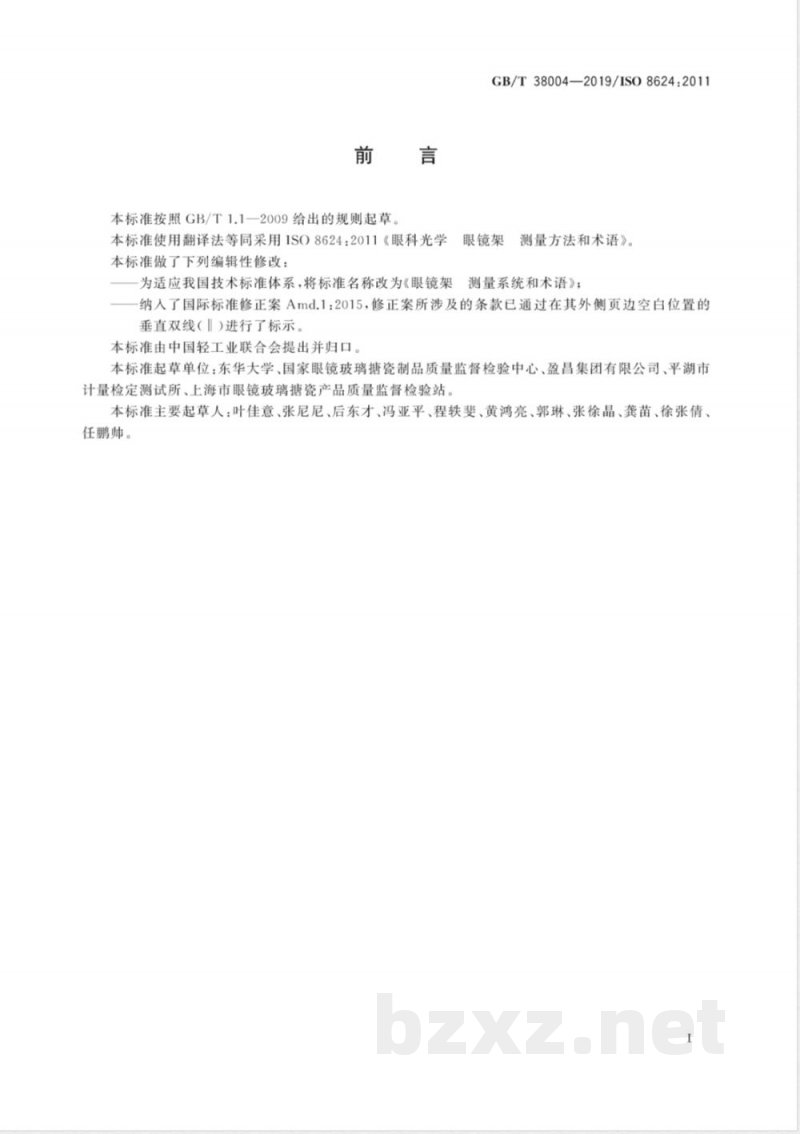

前言
本标准按照 GB/T 1.1-2009 给出的规则起草。本标准等同采用 ISO 8624:2011《眼科光学 眼镜架测量系统和术语》，并纳入修正案 Amd.1:2015。
本标准由中国轻工业联合会提出并归口。
本标准起草单位：东华大学、国家眼镜玻璃糖瓷制品质量监督检验中心、盈昌集团有限公司等。
本标准主要起草人：叶佳意、张尼尼、后东才、冯亚平等。

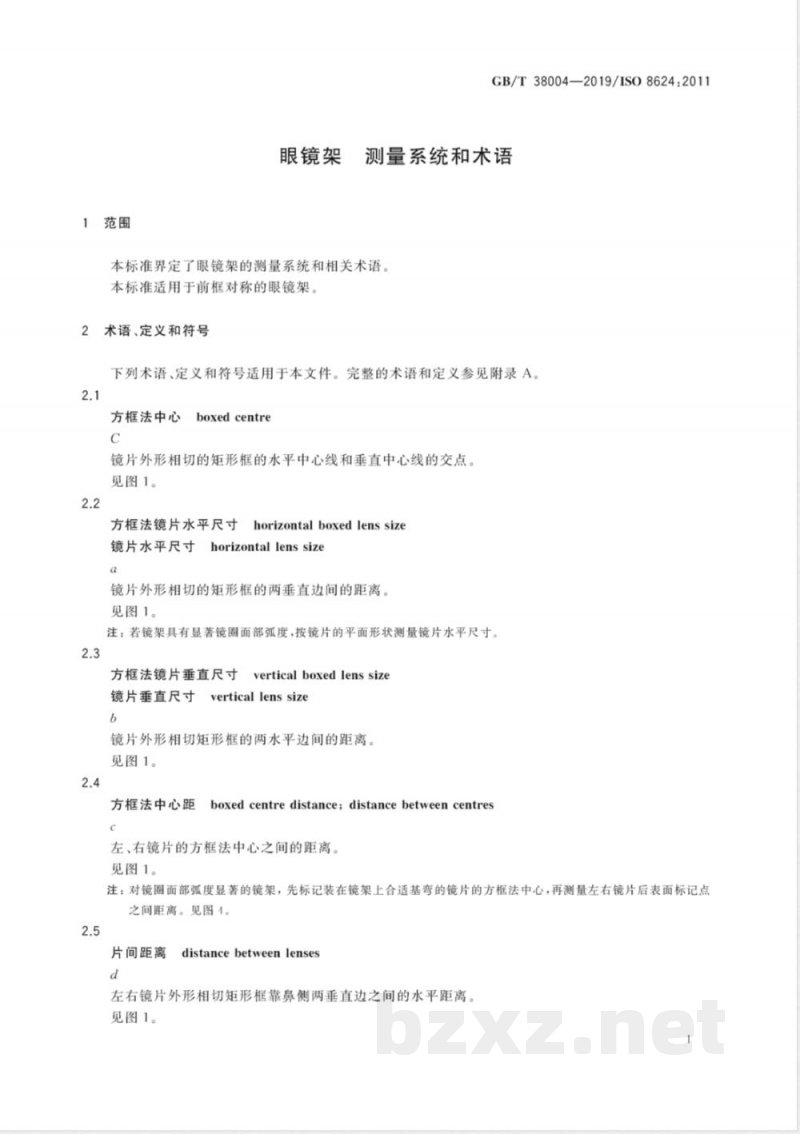

1 范围
本标准界定了眼镜架的测量系统和相关术语，适用于前框对称的眼镜架。

2 术语、定义和符号
2.1 方框法中心（boxed centre）
镜片外形相切矩形框的水平中心线与垂直中心线的交点。

2.2 方框法镜片水平尺寸（horizontal boxed lens size）
镜片外形相切矩形框两垂直边之间的距离。

2.3 方框法镜片垂直尺寸（vertical boxed lens size）
镜片外形相切矩形框两水平边之间的距离。

2.4 方框法中心距（boxed centre distance）
左右镜片方框法中心之间的距离。

2.5 片间距离（distance between lenses）
左右镜片外形相切矩形框靠鼻侧两垂直边之间的水平距离。

2.6 镜腿长度（overall length of side）
从铰链轴或螺纹轴与中面交点到镜腿末端的距离（需将耳弯拉直测量）。
非铰链结构镜腿需按规定角度展开后测量。

3 测量系统
眼镜架测量系统基于方框法体系，以镜片外形相切的矩形框作为尺寸测量基础。
当镜圈存在明显面部弧度时，应按镜片实际外形确定水平与垂直基准线。
测量系统包含水平与垂直尺寸及参考点，用于生产、订购及镜片装配校准。

图1～图4给出了前框测量、镜腿测量及方框中心距测量示意。

（附录A：术语完整定义参考）

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
