【国家标准】 航空用高锁螺母力矩及预紧力测试方法

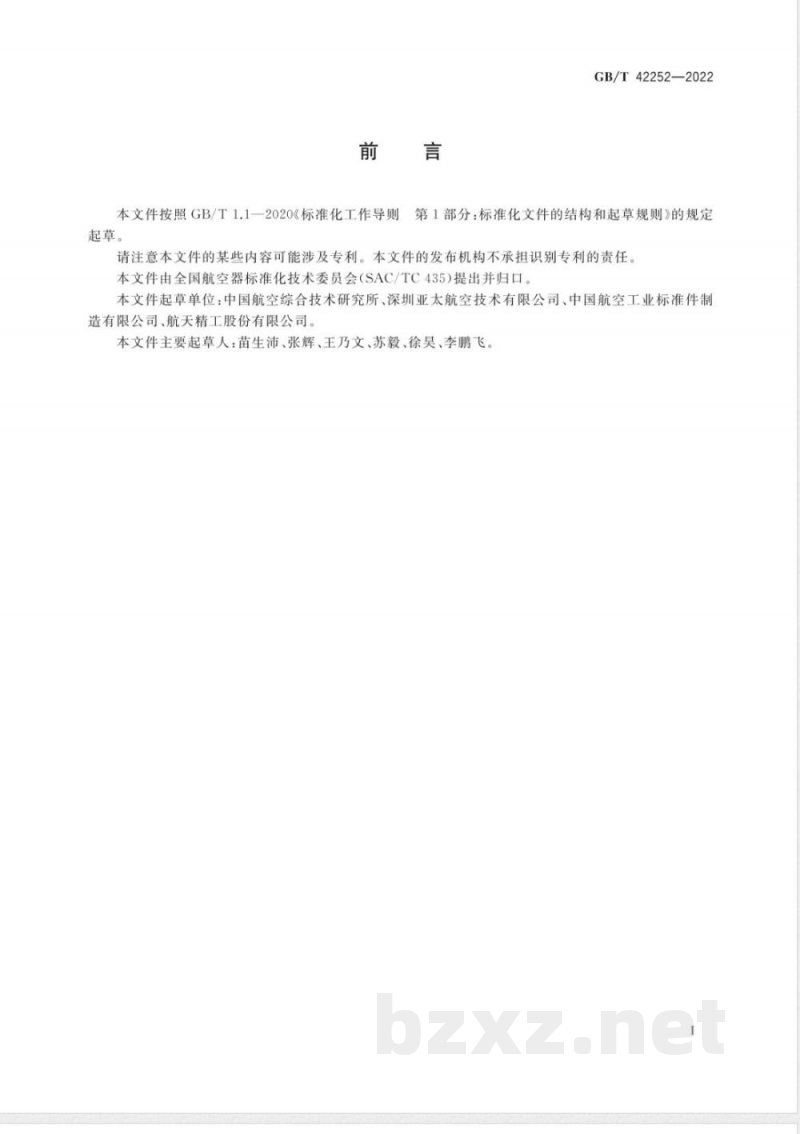

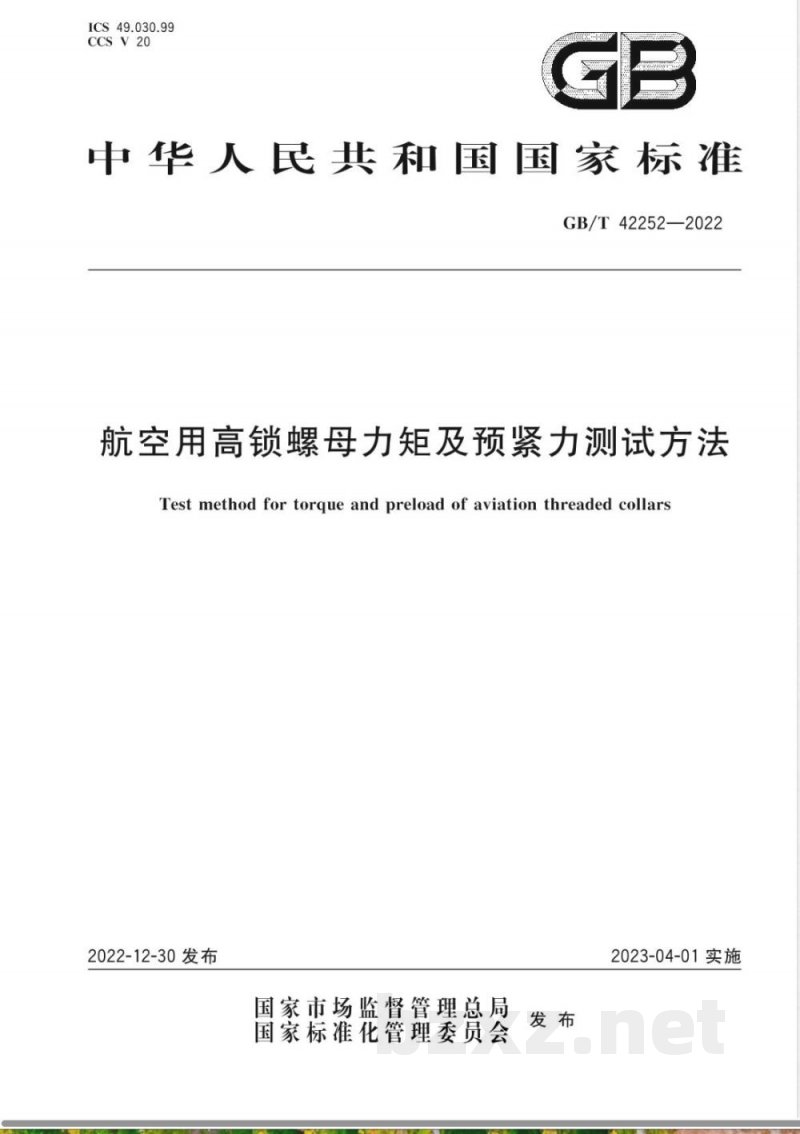

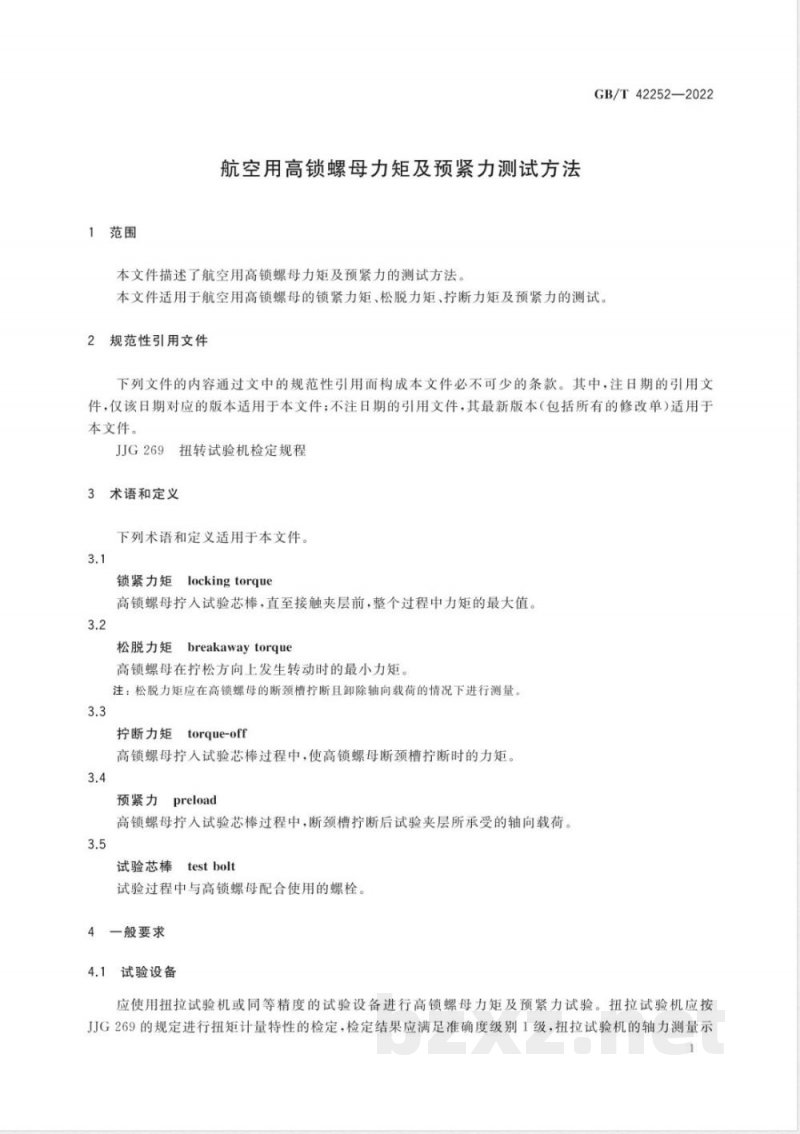

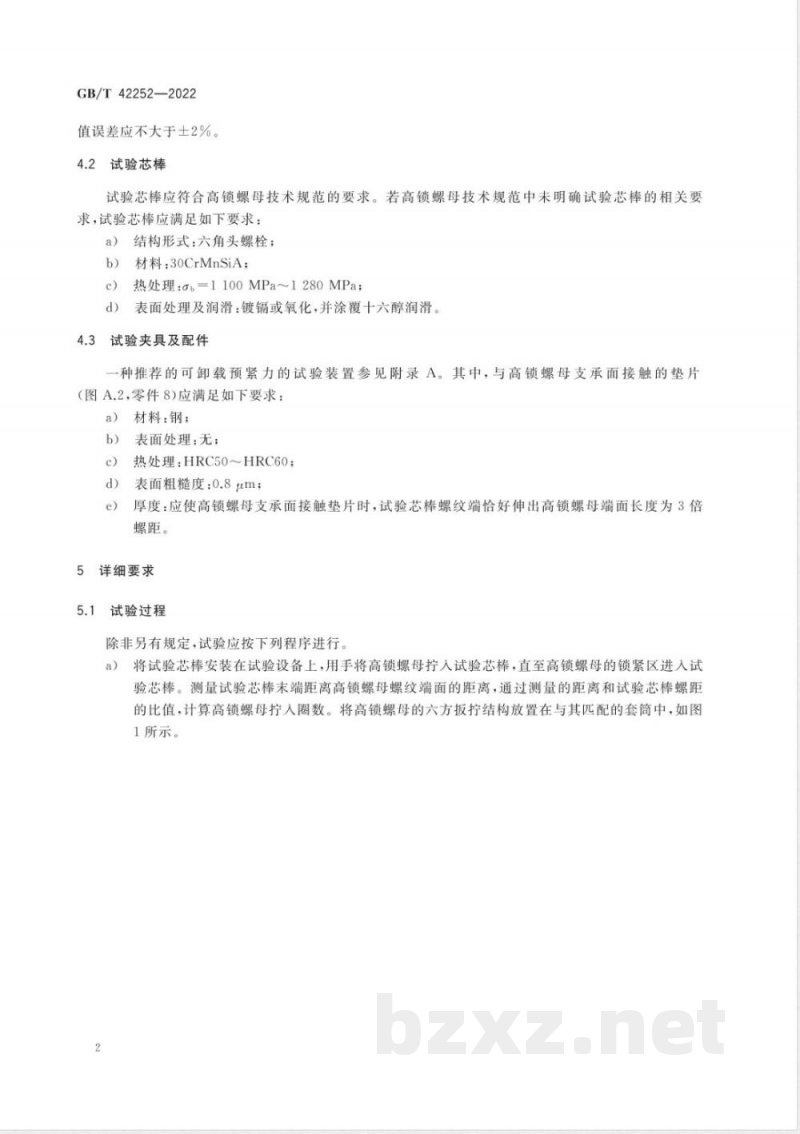

ICS 49.030.99 CCS V20 GB 中华人民共和国国家标准 GB/T 42252—2022 航空用高锁螺母力矩及预紧力测试方法 Test method for torque and preload of aviation threaded collars 2022-12-30 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2023-04-01 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由全国航空器标准化技术委员会（SAC/TC435）提出并归口。 本文件起草单位：中国航空综合技术研究所、深圳亚太航空技术有限公司、中国航空工业标准件制造有限公司、航天精工股份有限公司。 本文件主要起草人：苗生沛、张辉、王乃文、苏毅、徐吴、李鹏飞。 1 范围 本文件描述了航空用高锁螺母力矩及预紧力的测试方法。 本文件适用于航空用高锁螺母的锁紧力矩、松脱力矩、拧断力矩及预紧力的测试。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。 其中，注日期的引用文件，仅该日期对应的版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 JJG 269 扭转试验机检定规程 3 术语和定义 3.1 锁紧力矩 locking torque 高锁螺母入试验芯棒直至接触夹层前全过程中的最大力矩。 3.2 松脱力矩 breakaway torque 高锁螺母在拧松方向发生转动时的最小力矩。 注：松脱力矩应在断颈槽拧断且卸除轴向载荷情况下测量。 3.3 拧断力矩 torque-off 高锁螺母拧入试验芯棒过程中，使断颈槽发生拧断时的力矩。 3.4 预紧力 preload 高锁螺母拧入过程中，断颈槽拧断后试验夹层所承受的轴向载荷。 3.5 试验芯棒 test bolt 试验过程中与高锁螺母配合使用的螺栓。 4 一般要求 4.1 试验设备 应使用扭拉试验机或同等精度设备进行力矩及预紧力试验。 扭拉试验机应按 JJG 269 进行扭矩计量特性检定，准确度等级应为1级，轴力测量示值误差不大于±2%。 4.2 试验芯棒 试验芯棒应符合相关技术规范要求。若未明确规定，应满足： - 结构形式：六角头螺栓； - 材料：30CrMnSiA； - 热处理：σb = 1100 MPa～1280 MPa； - 表面处理及润滑：镀镉或氧化，并涂覆十六醇润滑。 4.3 试验夹具及配件 推荐试验装置见附录A。 与高锁螺母支承面接触垫片要求： - 材料：钢； - 表面处理：无； - 热处理：HRC50～HRC60； - 表面粗糙度：0.8 μm； - 厚度：保证螺纹端伸出长度为3倍螺距。 5 详细要求 5.1 试验过程 试验应按以下步骤进行： 1）将试验芯棒安装在试验设备上，用手将高锁螺母拧入至锁紧区进入芯棒； 2）测量芯棒末端与螺母螺纹端面距离，计算拧入圈数； 3）将螺母六方结构置于匹配套筒中； 4）以（10±2）r/min转速拧入，直至支承面接触垫片并断颈槽拧断完成安装； 5）卸除预紧力，过程中不得发生相对转动； 6）夹持非锁紧区，以（10±2）r/min转速拧出试验芯棒。 5.2 试验数据处理 试验过程中应记录力矩-角度曲线及轴力-角度曲线。 根据曲线确定锁紧力矩、预紧力、拧断力矩及松脱力矩。
