【其他行业标准】 莱赛尔短纤维

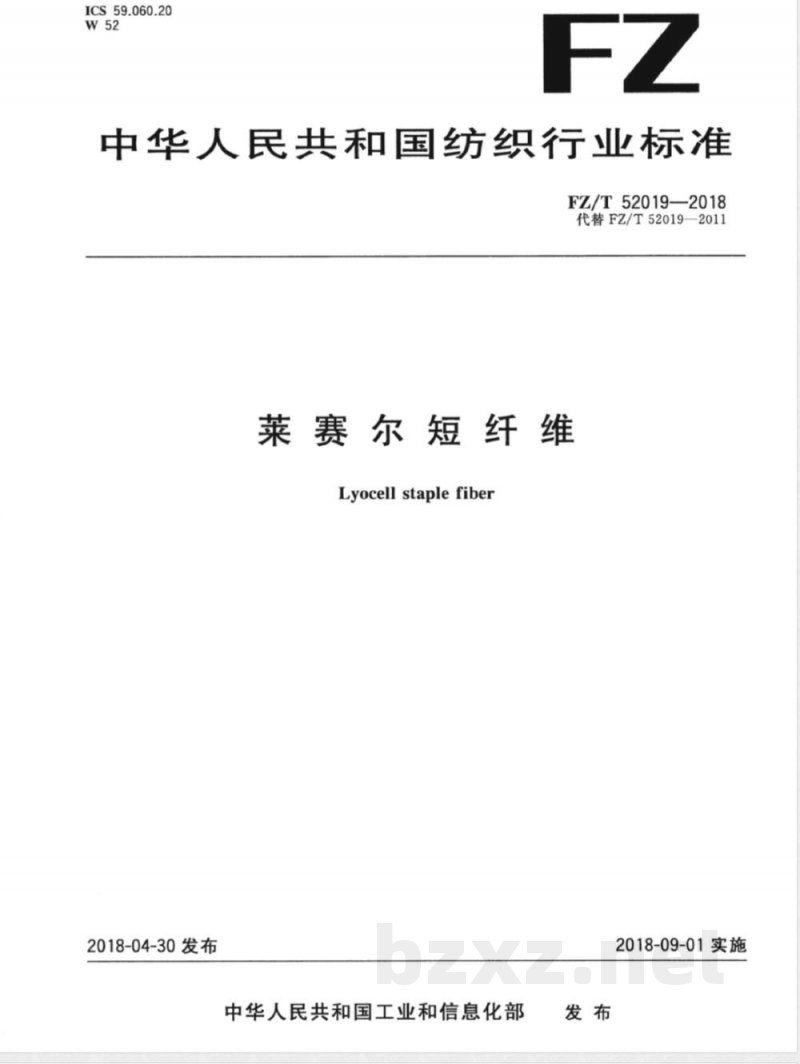

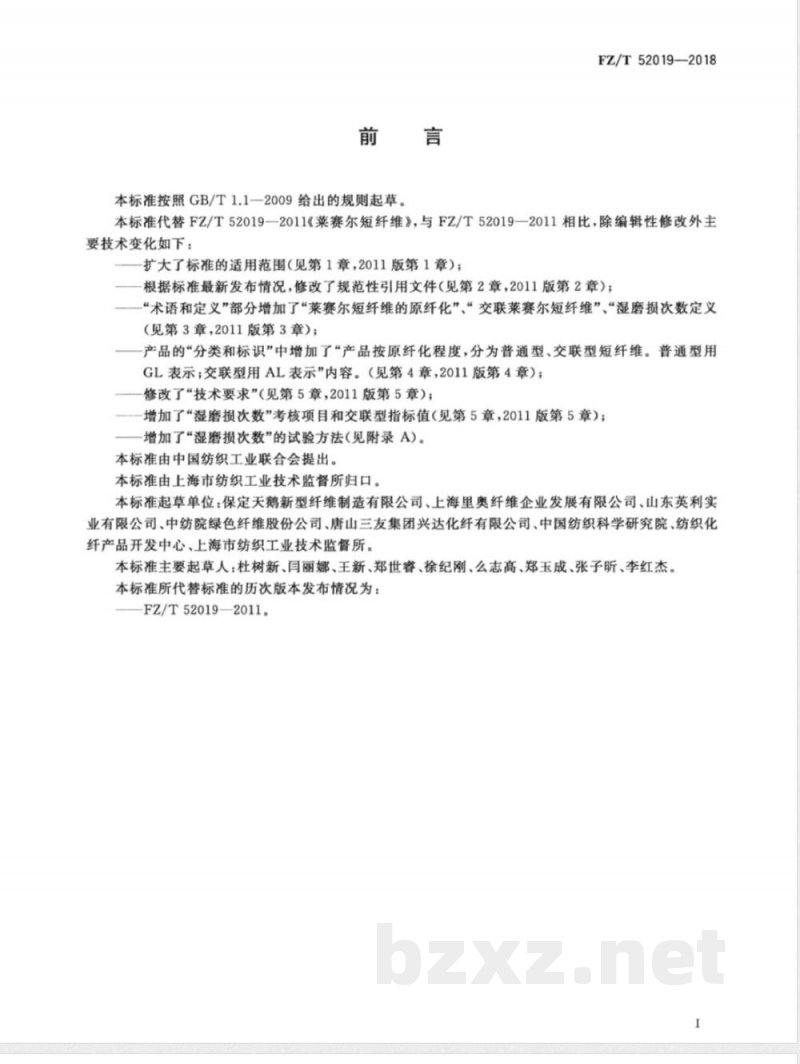

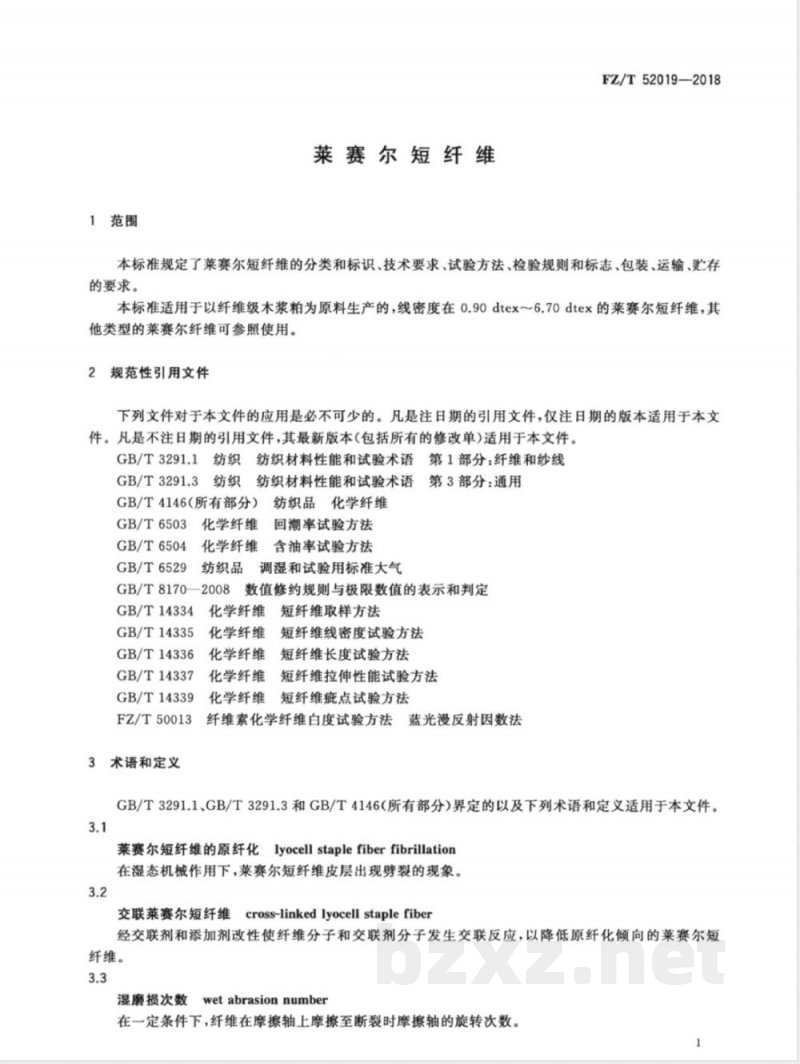

ICS 59.060.20 W52 FZ/T 中华人民共和国纺织行业标准 FZ/T 52019—2018 代替 FZ/T 52019—2011 莱赛尔短纤维 Lyocell staple fiber 2018-04-30 发布 中华人民共和国工业和信息化部 2018-09-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 52019—2011《莱赛尔短纤维》，与 FZ/T 52019—2011 相比，除编辑性修改外主要技术变化如下： — 扩大了标准的适用范围（见第1章，2011版第1章）； — 根据标准最新发布情况，修改了规范性引用文件（见第2章，2011版第2章）； — “术语和定义”部分增加了“莱赛尔短纤维的原纤化”“交联莱赛尔短纤维”“湿磨损次数”（见第3章，2011版第3章）； — 产品分类和标识中增加“按原纤化程度分为普通型和交联型短纤维，普通型用GL表示，交联型用AL表示”（见第4章，2011版第4章）； — 修改了技术要求（见第5章，2011版第5章）； — 增加“湿磨损次数”考核项目及交联型指标值； — 增加“湿磨损次数”试验方法（见附录A）。 本标准由中国纺织工业联合会提出。 本标准由上海市纺织工业技术监督所归口。 本标准起草单位：保定天鹅新型纤维制造有限公司、上海里奥纤维企业发展有限公司、山东英利实业有限公司、中纺院绿色纤维股份公司、唐山三友集团兴达化纤有限公司、中国纺织科学研究院、纺织化纤产品开发中心、上海市纺织工业技术监督所。 本标准主要起草人：杜树新、闫丽娜、王新、郑世睿、徐纪刚、么志高、郑玉成、张子昕、李红杰。 本标准所代替标准的历次版本发布情况为：FZ/T 52019—2011。 1 范围 本标准规定了莱赛尔短纤维的分类和标识、技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。 本标准适用于以纤维级木浆为原料生产的、线密度在0.90 dtex～6.70 dtex的莱赛尔短纤维，其他类型莱赛尔纤维可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146（所有部分）纺织品化学纤维 GB/T 6503 化学纤维 回潮率试验方法 GB/T 6504 化学纤维 含油率试验方法 GB/T 6529 纺织品调湿和试验用标准大气 GB/T 8170—2008 数值修约规则与极限数值的表示和判定 GB/T 14334 化学纤维 短纤维取样方法 GB/T 14335 化学纤维 短纤维线密度试验方法 GB/T 14336 化学纤维 短纤维长度试验方法 GB/T 14337 化学纤维 短纤维拉伸性能试验方法 GB/T 14339 化学纤维 短纤维疵点试验方法 FZ/T 50013 化学纤维 白度试验方法 蓝光漫反射因数法 3 术语和定义 GB/T 3291.1、GB/T 3291.3和GB/T 4146界定的术语适用于本文件，并增加以下术语。 3.1 莱赛尔短纤维的原纤化 在湿态机械作用下，莱赛尔短纤维皮层出现劈裂的现象。 3.2 交联莱赛尔短纤维 经交联剂和添加剂改性，使纤维分子与交联剂分子发生交联反应，从而降低原纤化倾向的莱赛尔短纤维。 3.3 湿磨损次数 在一定条件下，纤维在摩擦轴上摩擦至断裂时摩擦轴的旋转次数。 4 分类和标识 4.1 产品分类 4.1.1 按莱赛尔短纤维名义线密度范围分为三类： — 棉型莱赛尔短纤维：0.90 dtex～2.20 dtex — 中长型莱赛尔短纤维：>2.20 dtex～<3.30 dtex — 毛型莱赛尔短纤维：3.30 dtex～6.70 dtex 4.1.2 按原纤化程度分为普通型和交联型短纤维。普通型用GL表示，交联型用AL表示。 4.2 产品标识 4.2.1 产品规格以名义线密度（dtex）和切断长度（mm）表示。 4.2.2 产品以名义线密度（dtex）、切断长度（mm）及原纤化程度进行标识。 示例：名义线密度为1.67
