【国家标准】 港口船岸连接 第3部分：低压岸电连接(LVSC)系统 一般要求

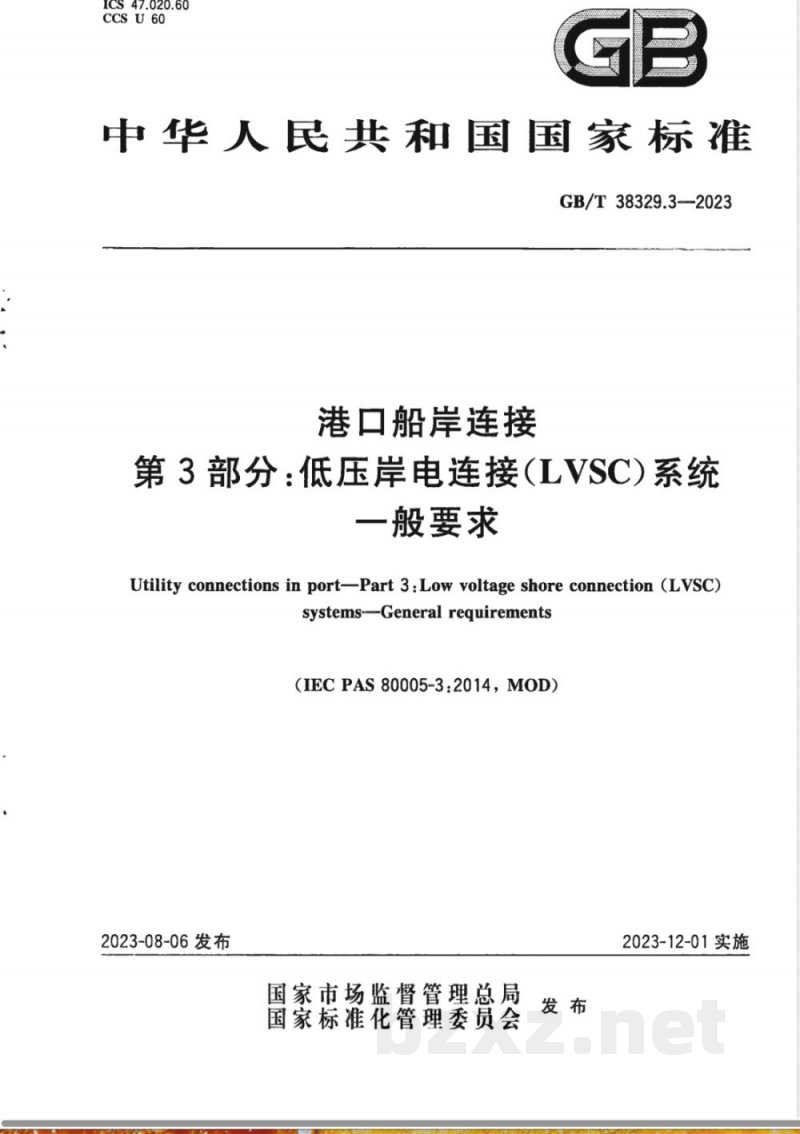

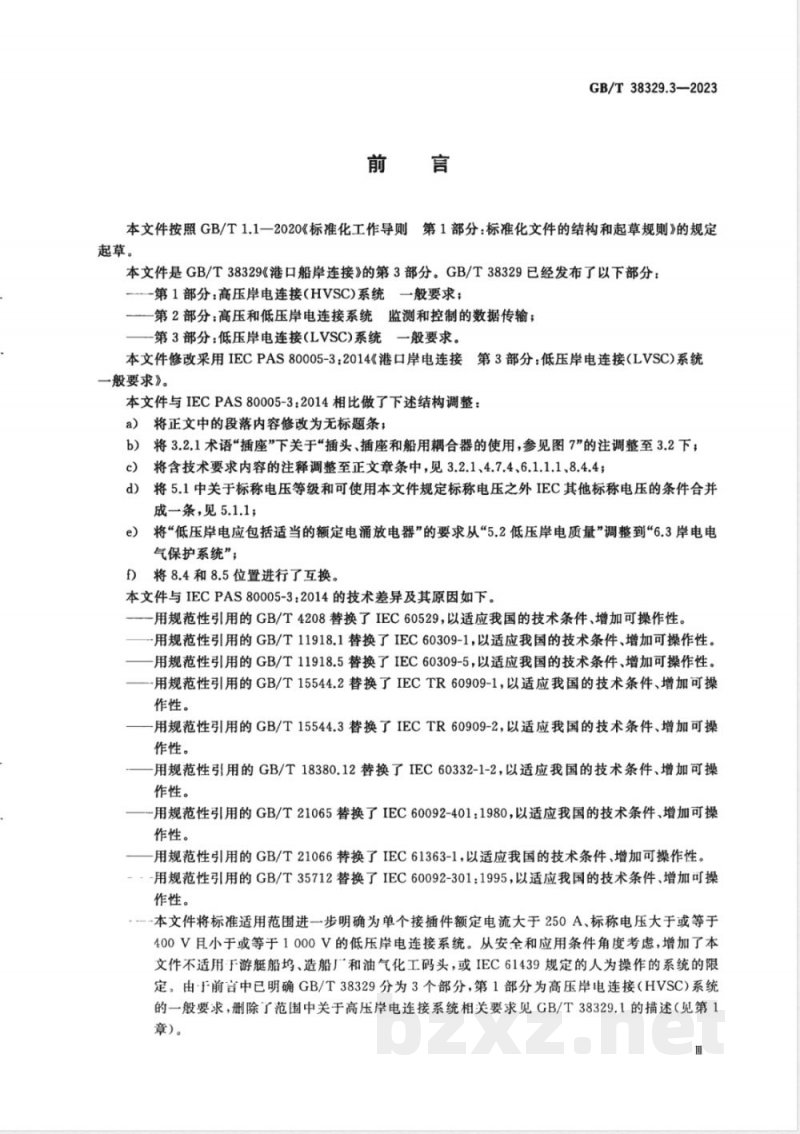

ICS 47.020.60 CCS U60 GB 中华人民共和国国家标准 GB/T 38329.3—2023 港口船岸连接 第3部分：低压岸电连接（LVSC）系统一般要求 Utility connections in port—Part 3: Low voltage shore connection (LVSC) systems—General requirements (IEC PAS 80005-3:2014, MOD) 2023-08-06 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2023-12-01 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 本文件为 GB/T 38329《港口船岸连接》的第3部分，已发布部分包括： — 第1部分：高压岸电连接（HVSC）系统一般要求； — 第2部分：高压和低压岸电连接系统监测和控制的数据传输； — 第3部分：低压岸电连接（LVSC）系统一般要求。 本文件修改采用 IEC PAS 80005-3:2014《港口岸电连接 第3部分：低压岸电连接（LVSC）系统一般要求》。 与 IEC PAS 80005-3:2014 相比，本文件主要结构调整包括： — 将部分段落改为无标题条； — 调整术语注释位置； — 将技术性注释并入正文条款； — 调整5.1电压相关内容结构； — 将低压岸电保护要求调整至电气保护系统章节； — 章节8.4与8.5互换。 本文件与国际标准技术差异主要包括： — 以 GB/T 4208 替代 IEC 60529； — 以 GB/T 11918.1 替代 IEC 60309-1； — 以 GB/T 11918.5 替代 IEC 60309-5； — 以 GB/T 15544.2 替代 IEC TR 60909-1，以适应我国技术条件并提高可操作性。 1 范围 本文件规定了港口船岸连接中低压岸电连接（LVSC）系统的一般要求，包括系统设计、配电系统、人员安全、设备要求、控制与监测、试验验证及文件等内容。 本文件适用于港口低压岸电系统的设计、建设、运行与维护。 2 规范性引用文件 本文件引用了相关国家标准与行业标准，包括但不限于电气设备防护、连接器、试验方法及故障计算等相关规范，用于支撑岸电系统设计与验证。 3 术语和定义 本文件规定了港口岸电系统相关术语，包括低压岸电连接系统、船岸连接接口、配电系统等相关定义。 4 通用要求 4.1 系统描述 4.2 配电系统 4.3 连接前兼容性评估 4.4 低压岸电连接系统设计与操作 4.5 人员安全 4.6 设计要求 4.7 电气要求 4.8 系统研究和计算 4.9 紧急停机（包括紧急停止）设备 5 低压岸电系统要求 5.1 电压和频率 5.2 低压岸电质量 6 岸上装置 6.1 一般要求 6.2 系统元件要求 6.3 岸电电气保护系统 6.4 低压联锁 6.5 岸电连接变流设备 7 船岸连接和接口设备 7.1 一般要求 7.2 电缆管理系统 7.3 插头、插座和船用耦合器 7.4 船岸连接电缆 7.5 独立控制和监控电缆 7.6 存储 8 船舶要求 8.1 一般要求 8.2 船舶配电系统保护 8.3 岸电连接配电柜（板） 8.4 岸电接入控制屏 8.5 船载变压器 8.6 船舶电力恢复 9 低压岸电连接系统控制 9.1 一般要求 9.2 通过断电方式转移负载 9.3 通过自动同步方式转移负载 10 验证和试验 10.1 一般要求 10.2 岸侧装置初始试验 10.3 船侧装置初始试验 10.4 岸电供电点首次停泊试验 11 定期试验和维护 11.1 一般要求 11.2 岸电供电点反复停泊试验 12 文件 12.1 一般要求 12.2 系统描述 附录A（规范性）船岸连接电缆 附录B（规范性）海上供应船、辅助船和工程船的附加要求 附录C（规范性）集装箱船和散货船的附加要求 附录D（资料性）一般操作程序 参考文献
