【其他行业标准】 绝缘用芳纶水刺非织造布

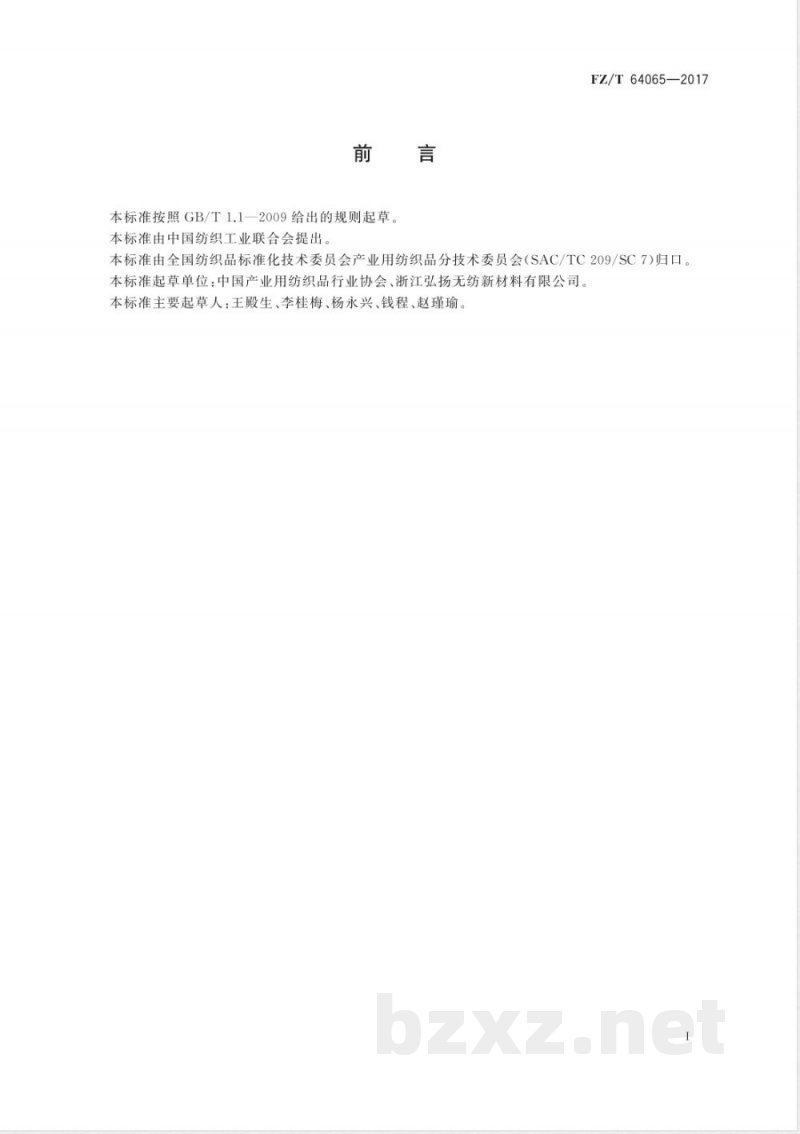

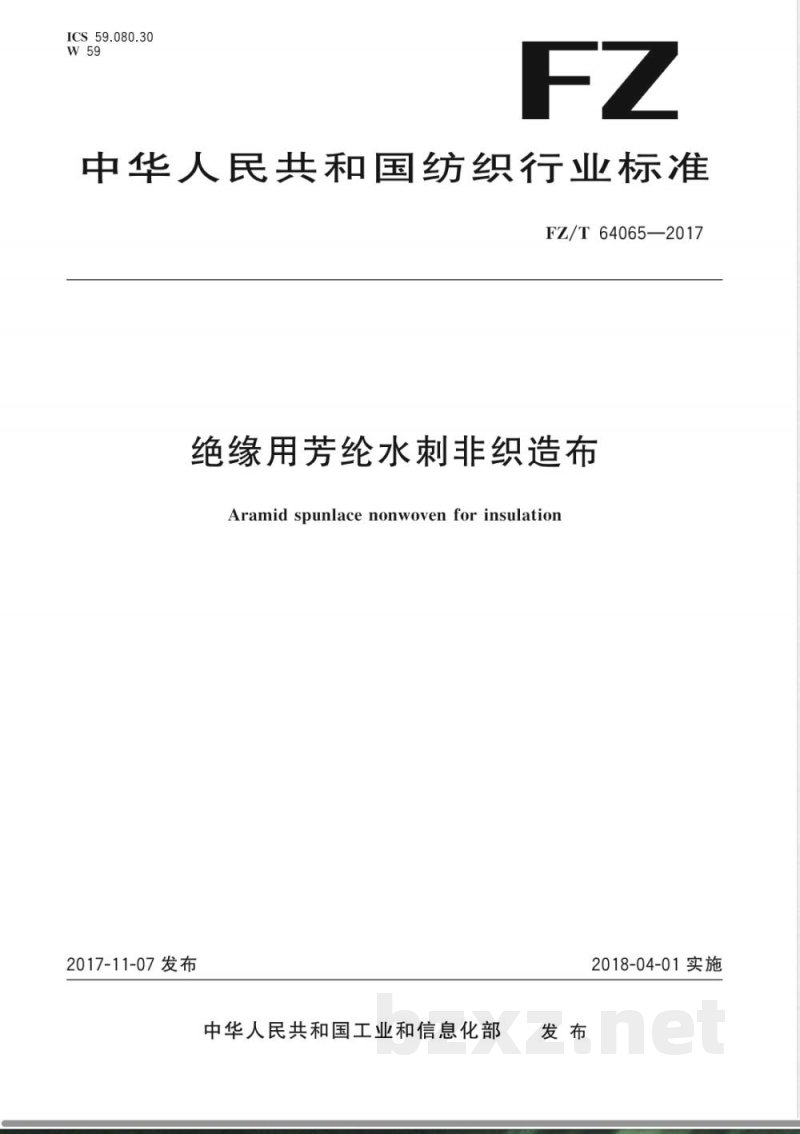

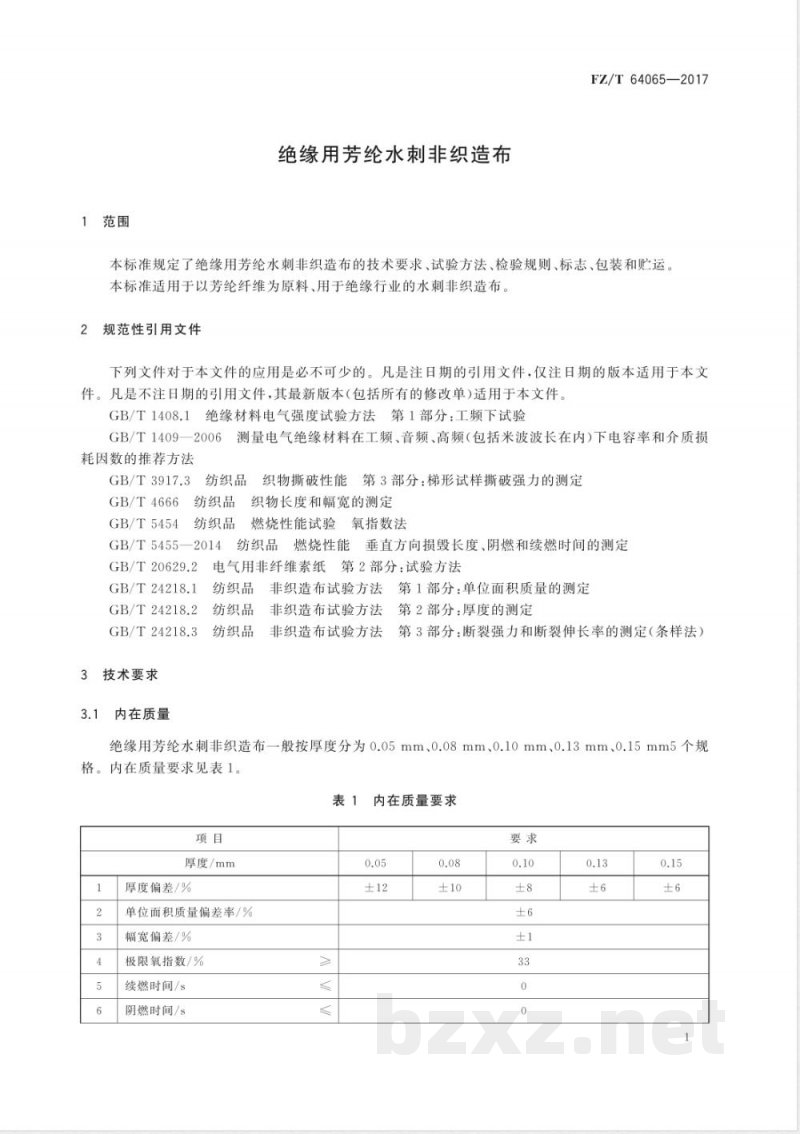

ICS 59.080.30 W59 FZ/T 64065—2017 绝缘用芳纶水刺非织造布 Aramid spunlace nonwoven for insulation 2017-11-07发布 中华人民共和国工业和信息化部发布 2018-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7）归口。 本标准起草单位：中国产业用纺织品行业协会、浙江弘扬无纺新材料有限公司。 本标准主要起草人：王殿生、李桂梅、杨永兴、钱程、赵瑾瑜。 1 范围 本标准规定了绝缘用芳纶水刺非织造布的技术要求、试验方法、检验规则、标志、包装和贮运。 本标准适用于以芳纶纤维为原料、用于绝缘行业的水刺非织造布。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 1408.1 绝缘材料电气强度试验方法 第1部分：工频下试验 GB/T 1409—2006 测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法 GB/T 3917.3 纺织品织物撕破性能 第3部分：梯形试样撕破强力的测定 GB/T 4666 纺织品织物长度和幅宽的测定 GB/T 5454 纺织品燃烧性能试验 氧指数法 GB/T 5455—2014 纺织品燃烧性能 垂直方向损毁长度、阴燃和续燃时间的测定 GB/T 20629.2 电气用非纤维素纸 第2部分：试验方法 GB/T 24218.1 纺织品非织造布试验方法 第1部分：单位面积质量的测定 GB/T 24218.2 纺织品非织造布试验方法 第2部分：厚度的测定 GB/T 24218.3 纺织品非织造布试验方法 第3部分：断裂强力和断裂伸长率的测定（条样法） 3 技术要求 3.1 内在质量 本产品一般按厚度分为0.05 mm、0.08 mm、0.10 mm、0.13 mm、0.15 mm五个规格。 内在质量要求见表1。 厚度0.05 mm：厚度偏差±12%，极限氧指数≥33%，续燃时间0 s，阴燃时间0 s，电气强度6.8 kV/mm，断裂强力纵向45 N、横向18 N，撕破强力纵向65 N、横向80 N。 厚度0.08 mm：厚度偏差±10%，电气强度7.0 kV/mm，断裂强力纵向50 N、横向19 N，撕破强力纵向130 N、横向90 N。 厚度0.10 mm：厚度偏差±8%，相应电气及力学性能指标提升。 厚度0.13 mm：厚度偏差±6%，断裂强力纵向约70 N、横向20 N，撕破强力纵向60 N、横向70 N，介电性能指标相对介电常数约1.4~3.0。 厚度0.15 mm：电气强度7.2 kV/mm，断裂强力纵向140 N、横向90 N，撕破强力纵向60 N、横向65 N。 其他指标包括单位面积质量偏差率、幅宽偏差、损毁长度、相对介电常数、介质损耗因数及热收缩率等。 3.2 外观质量 布面应均匀、平整，无明显折痕、破边破洞、油污斑渍，卷装应整齐。 4 试验方法 4.1 厚度及厚度偏差按GB/T 24218.2规定执行。 厚度偏差按下式计算： 厚度偏差(%) = (厚度实测值 - 厚度标称值) / 厚度标称值 × 100 4.2 单位面积质量偏差率按GB/T 24218.1规定执行。 单位面积质量偏差率按下式计算： 偏差率(%) = (实测单位面积质量 - 标称单位面积质量) / 标称单位面积质量 × 100 4.3 幅宽偏差（原文未完整，保留章节结构）
