【其他行业标准】 冶金用锰矿石

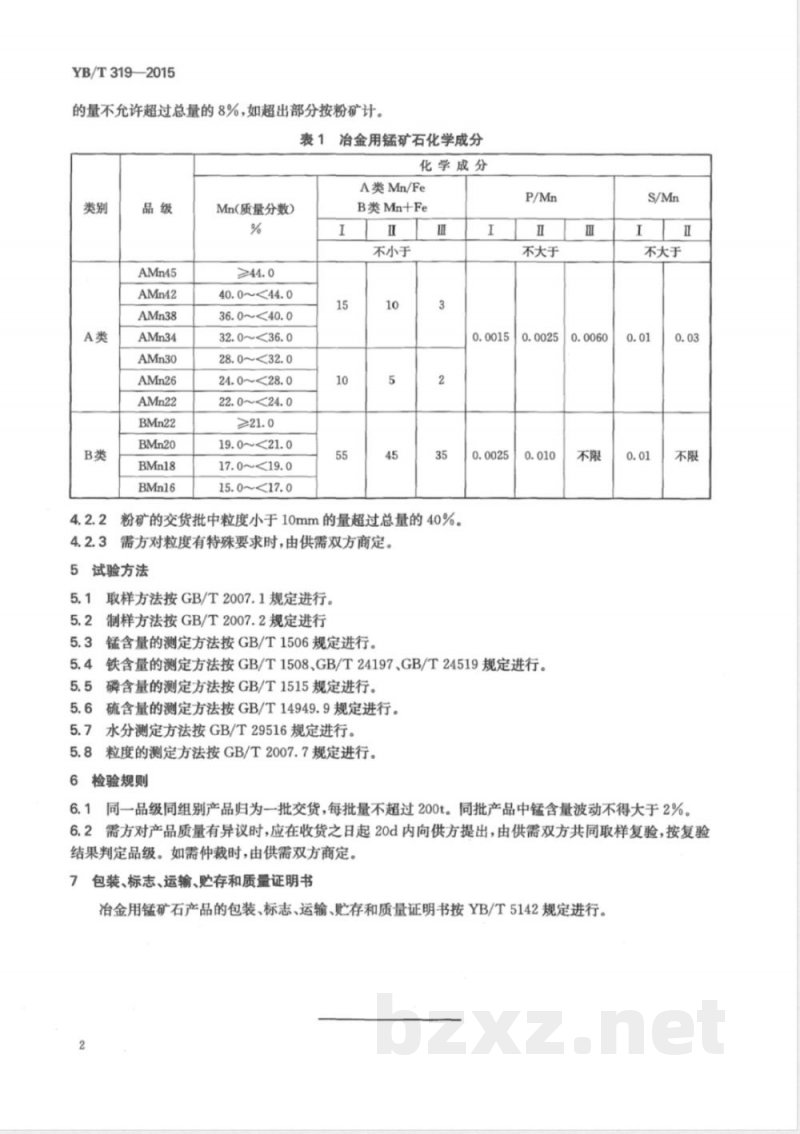

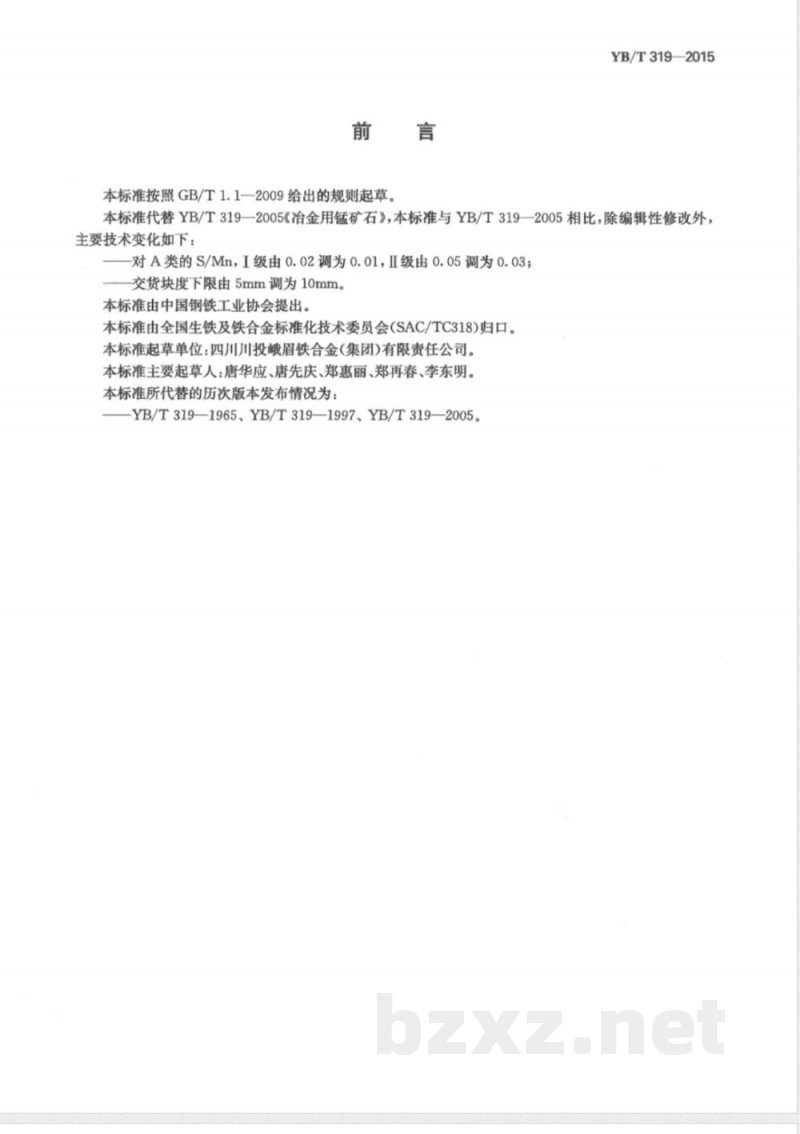

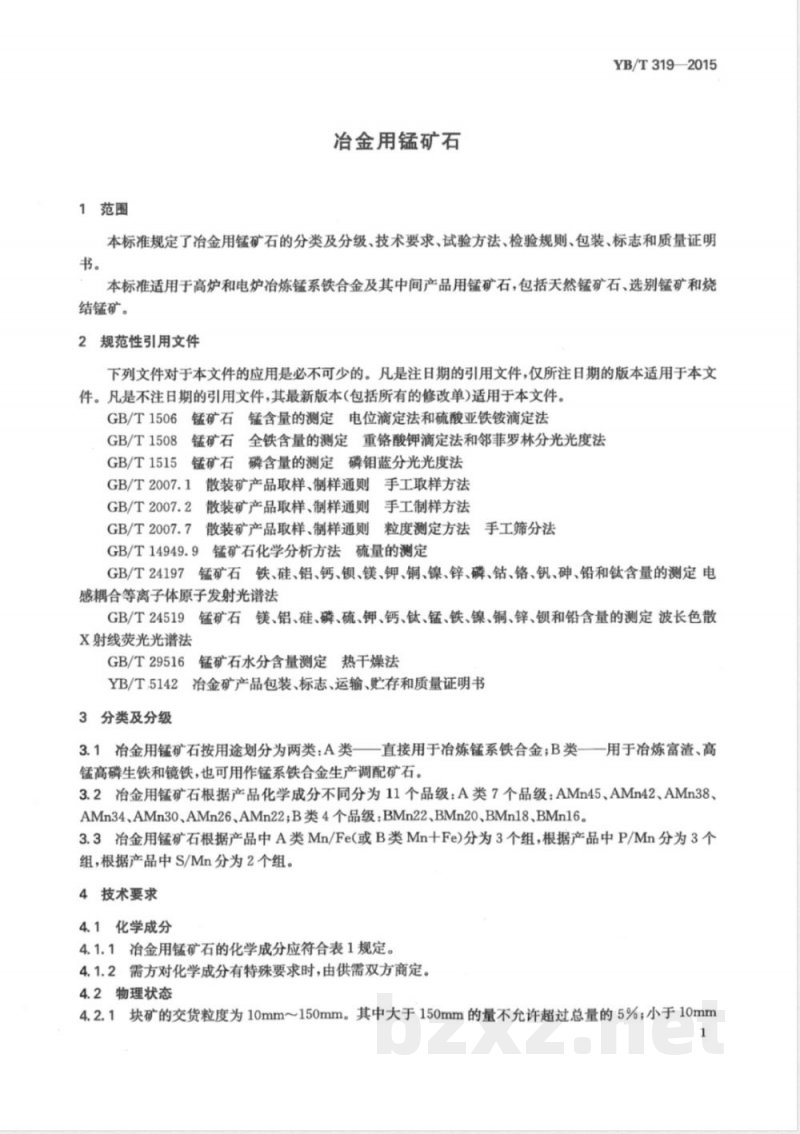

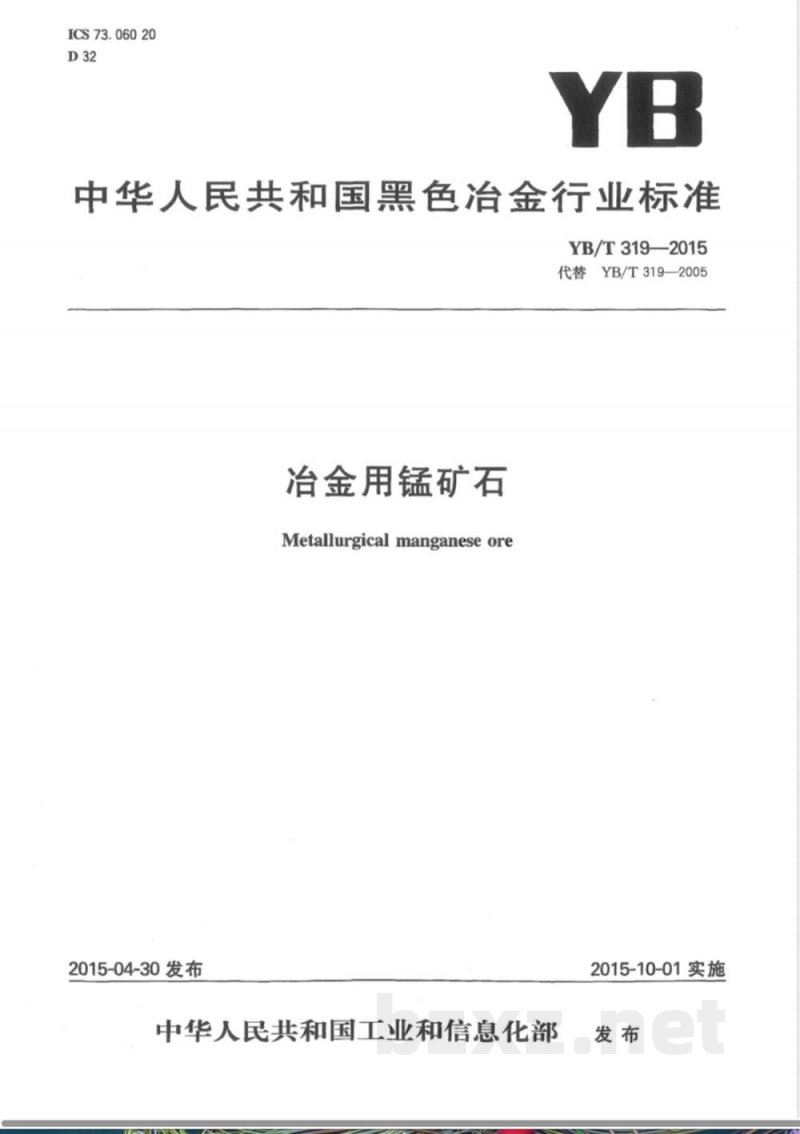

中华人民共和国黑色冶金行业标准 YB/T319—2015 代替 YB/T319—2005 冶金用锰矿石 Metallurgical manganese ore 发布：2015-04-30 实施：2015-10-01 中华人民共和国工业和信息化部 前言 本标准按照 GB/T1.1—2009 起草，代替 YB/T319—2005《冶金用锰矿石》。与原标准相比，主要技术变化为：对A类的S/Mn指标调整，I级由0.02调为0.01，II级由0.05调为0.03；交货块度下限由5 mm调为10 mm。本标准由中国钢铁工业协会提出，全国生铁及铁合金标准化技术委员会归口。起草单位为四川川投峨眉铁合金(集团)有限责任公司。主要起草人：唐华应、唐先庆、郑惠丽、郑再春、李东明。历次版本：YB/T319—1965、YB/T319—1997、YB/T319—2005。 1 范围 本标准规定了冶金用锰矿石的分类及分级、技术要求、试验方法、检验规则、包装、标志和质量证明书。适用于高炉和电炉冶炼锰系铁合金及其中间产品用锰矿石，包括天然锰矿石、选别锰矿和烧结锰矿。 2 规范性引用文件 以下文件对于本标准的应用是必不可少： - GB/T1506 锰矿石锰含量的测定（电位滴定法和硫酸亚铁铵滴定法） - GB/T1508 锰矿石全铁含量的测定（重铬酸钾滴定法和邻菲罗林分光光度法） - GB/T1515 锰矿石磷含量的测定（磷钼蓝分光光度法） - GB/T2007.1 散装矿产品取样、制样通则（手工取样方法） - GB/T2007.2 散装矿产品取样、制样通则（手工制样方法） - GB/T2007.7 散装矿产品取样、制样通则（粒度测定方法，手工筛分法） - GB/T14949.9 锰矿石化学分析方法硫量的测定 - GB/T24197 锰矿石中铁、硅、铝、钙、钡、镁、钾、铜、镍、锌、磷、锶、铬、钒、砷、铅和钛含量的测定（电感耦合等离子体原子发射光谱法） - GB/T24519 锰矿石中镁、铝、硅、磷、硫、钾、钙、钛、锰、铁、镍、铜、锌、钡和铅含量的测定（X射线荧光光谱法） - GB/T29516 锰矿石水分含量测定（热干燥法） - YB/T5142 冶金矿产品包装、标志、运输、贮存和质量证明书 3 分类及分级 3.1 冶金用锰矿石按用途划分为两类： - A类：直接用于冶炼锰系铁合金 - B类：用于冶炼富渣、高锰高磷生铁和镜铁，也可作锰系铁合金生产调配矿石 3.2 冶金用锰矿石按化学成分分级： - A类 7个品级：AMn45、AMn42、AMn38、AMn34、AMn30、AMn26、AMn22 - B类 4个品级：BMn22、BMn20、BMn18、BMn16 3.3 根据Mn/Fe及P/Mn、S/Mn指标分组： - A类Mn/Fe或B类Mn+Fe分为3个组 - P/Mn分为3个组 - S/Mn分为2个组 4 技术要求 4.1 化学成分 4.1.1 冶金用锰矿石化学成分应符合表1规定 4.1.2 需方对化学成分有特殊要求时，由供需双方协商 表1 冶金用锰矿石化学成分 类别 | 品级 | Mn(%) A类 | AMn45 | ≥44.0 A类 | AMn42 | 40.0~<44.0 A类 | AMn38 | 36.0~<40.0 A类 | AMn34 | 32.0~<36.0 A类 | AMn30 | 28.0~<32.0 A类 | AMn26 | 24.0~<28.0 A类 | AMn22 | 22.0~<24.0 B类 | BMn22 | ≥21.0 B类 | BMn20 | 19.0~<21.0 B类 | BMn18 | 17.0~<19.0 B类 | BMn16 | 15.0~<17.0 4.2 物理状态 4.2.1 块矿交货粒度为10 mm~150 mm，其中大于150 mm的量不得超过总量5%，小于10 mm的量不得超过总量8%，超出部分按粉矿计 4.2.2 粉矿交货批中粒度小于10 mm的量超过总量的40% 4.2.3 需方对粒度有特殊要求时，由供需双方协商 5 试验方法 5.1 取样按 GB/T2007.1 进行 5.2 制样按 GB/T2007.2 进行 5.3 锰含量测定按 GB/T1506 进行 5.4 其他指标按相关国家标准或双方协议执行
