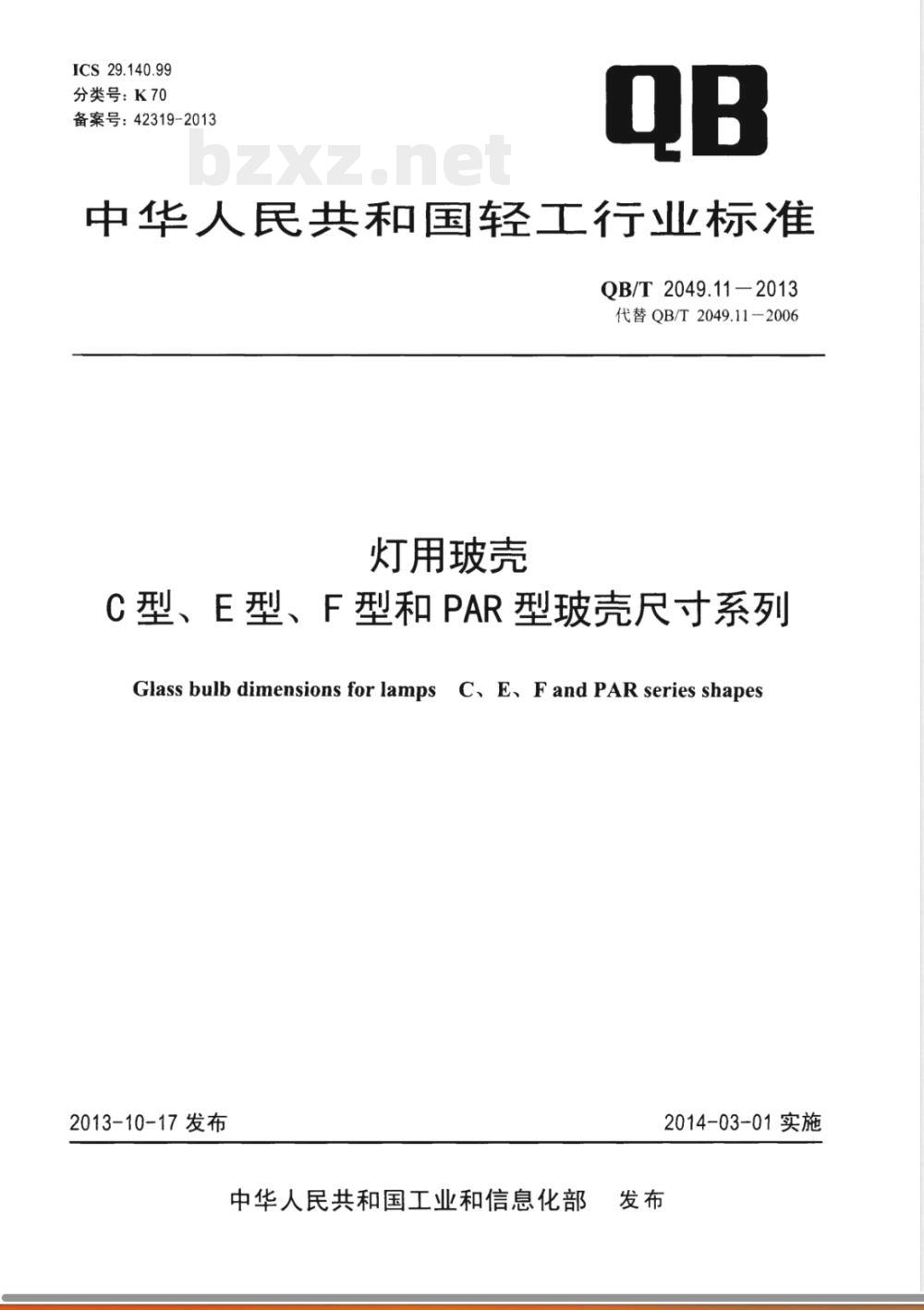

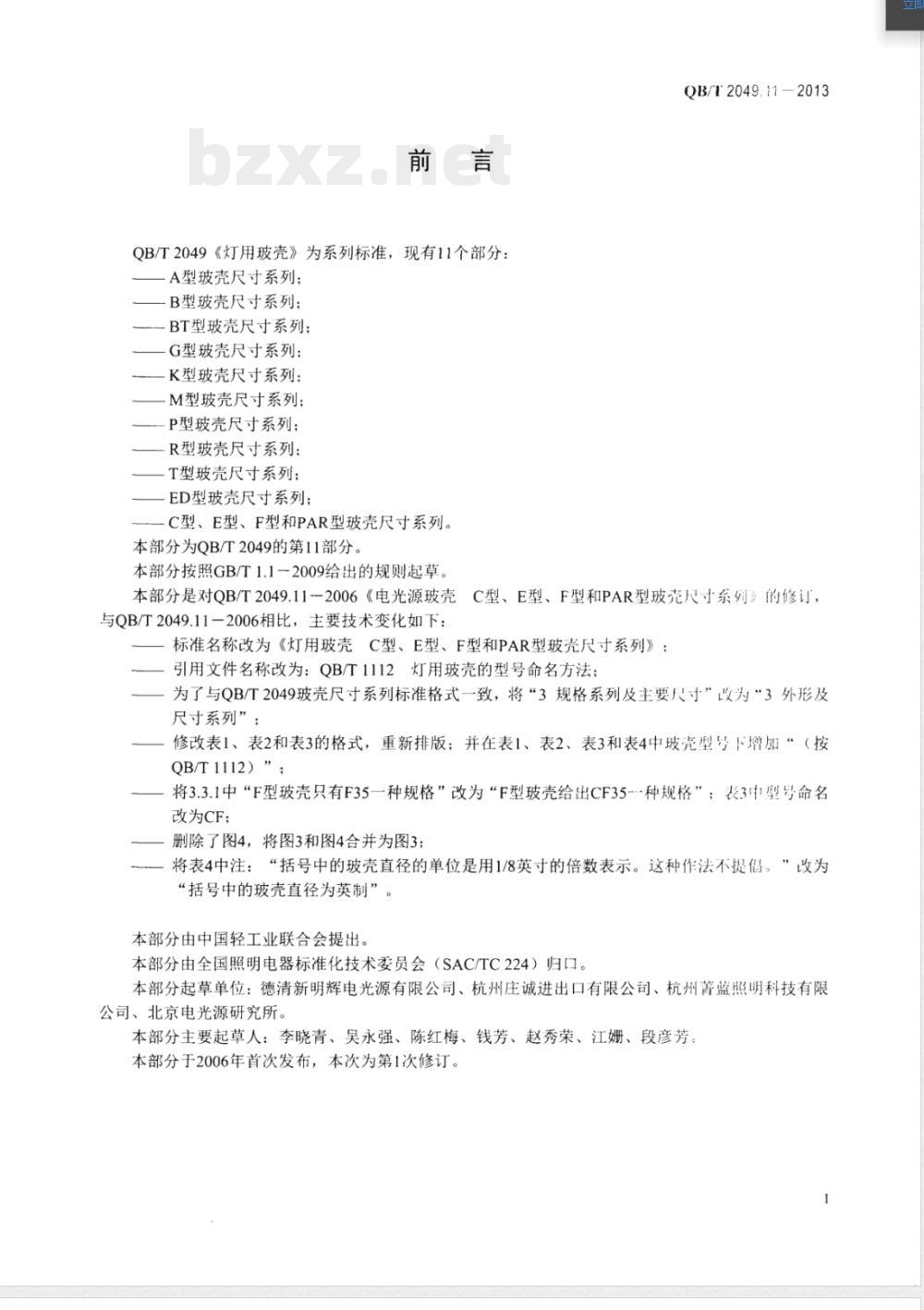

ICS 29.140.99 分类号：K70 备案号：42319-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.11-2013 代替 QB/T 2049.11-2006 灯用玻壳 C型、E型、F型和PAR型玻壳尺寸系列 Glass bulb dimensions for lamps C, E, F and PAR series shapes 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 QB/T 2049《灯用玻壳》为系列标准，共11个部分，包括A型、B型、BT型、G型、K型、M型、P型、R型、T型、ED型以及C型、E型、F型和PAR型玻壳尺寸系列。本部分为第11部分。 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替QB/T 2049.11—2006《电光源玻壳C型、E型、F型和PAR型玻壳尺寸系列》。与2006版相比主要变化如下： ——标准名称修改为《灯用玻壳 C型、E型、F型和PAR型玻壳尺寸系列》； ——引用文件修改为QB/T 1112《灯用玻壳的型号命名方法》； ——调整章节结构，将“规格系列及主要尺寸”改为“外形及尺寸系列”； ——修改表1、表2、表3和表4格式并重新排版； ——在各表型号下增加“（按QB/T 1112）”； ——将F型玻壳规格统一为CF35一种规格； ——合并图3与图4为图3； ——修改英制尺寸说明为“括号中的玻壳直径为英制”。 本标准由中国轻工业联合会提出。 本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准起草单位：德清新明辉电光源有限公司、杭州庄诚进出口有限公司、杭州菁蓝照明科技有限公司、北京电光源研究所。 本标准主要起草人：李晓青、吴永强、陈红梅、钱芳、赵秀荣、江姗、段彦芳。 本标准于2006年首次发布，本次为第一次修订。 1 范围 本部分规定了灯用C型、E型、F型和PAR型玻壳的主要规格系列及外形尺寸。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112—2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 C型玻壳 3.1.1 玻壳外形 C型玻壳外形应符合图1的要求。 3.1.2 尺寸系列 C型玻壳尺寸及主要尺寸应符合表1规定。 表1 C型玻壳主要尺寸（整理） 型号：C26、C32、C35等。 主要尺寸参数包括D、d、L等。 ——D尺寸约为26±1至35±1； ——d尺寸约为14±0.5至17±0.5（含不同灯头规格如E27、E14对应尺寸）； ——L尺寸约为93±2至110±2。 3.2 E型玻壳 3.2.1 玻壳外形 E型玻壳外形应符合图2的要求。 3.2.2 尺寸系列 E型玻壳尺寸及主要尺寸应符合表2规定。 表2 E型玻壳主要尺寸（整理） 型号：E55、E70等。 主要尺寸参数包括D、d、R、R2、R3等结构参数。 ——D尺寸约为55±1至70±1； ——d尺寸约为3至不同灯头匹配尺寸； ——R及R2为曲率结构参数，不同型号差异明显。 3.3 F型玻壳 3.3.1 玻壳外形 F型玻壳给出CF35一种规格，其外形应符合图3要求。 3.3.2 尺寸系列 CF型玻壳尺寸及主要尺寸应符合表3规定。 表3 CF型玻壳主要尺寸（整理） 型号：CF35。 主要尺寸参数包括D、d1、d2、L及R等结构参数。 ——D约为35±1； ——d1、d2与灯头规格相关（如E27、E14）； ——L约为97±2至110±2； ——R为结构曲率参数。 （注：原始表格存在OCR缺失与错位，已按结构化方式整理）
