【其他行业标准】 木工锯 夹背锯

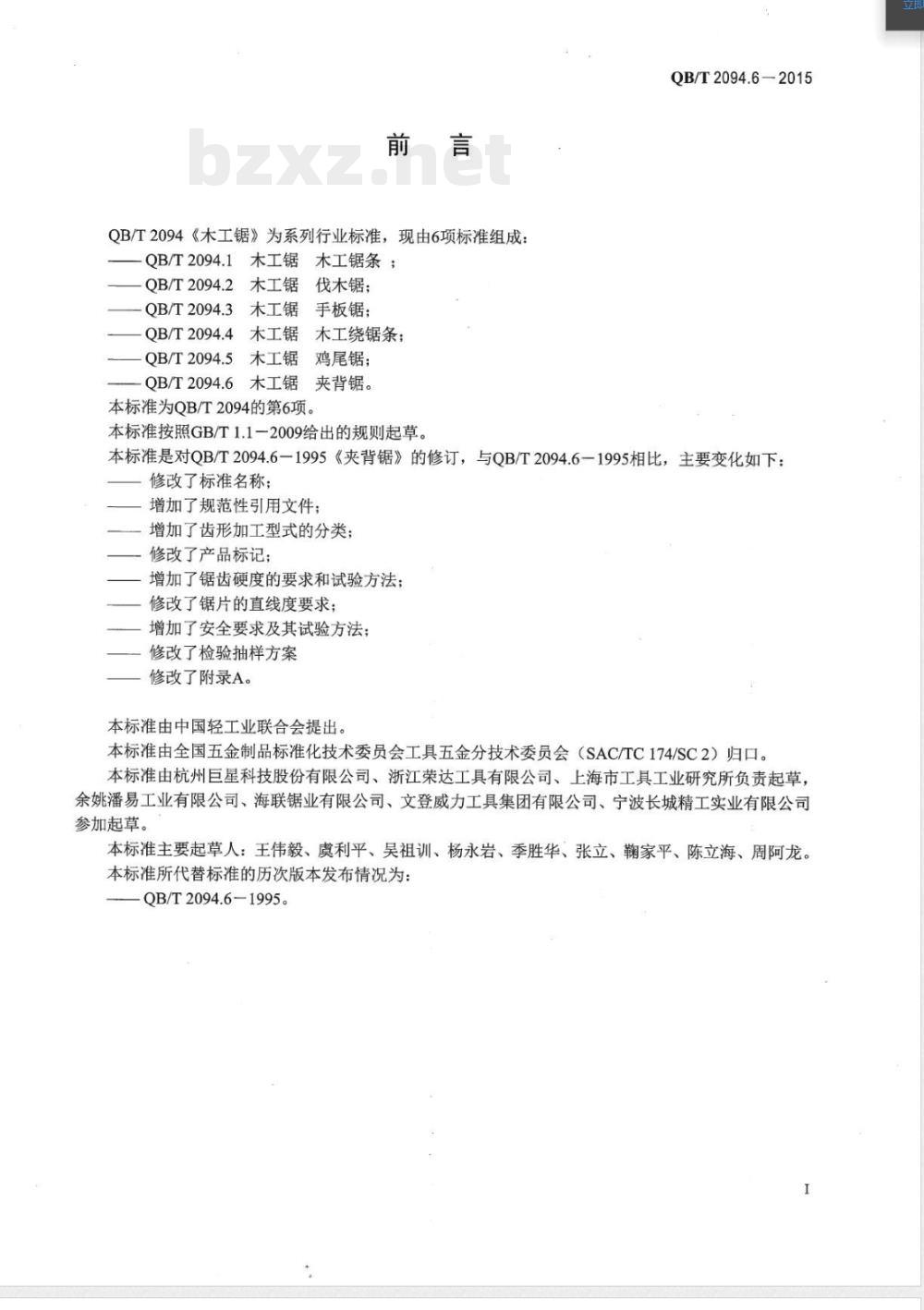

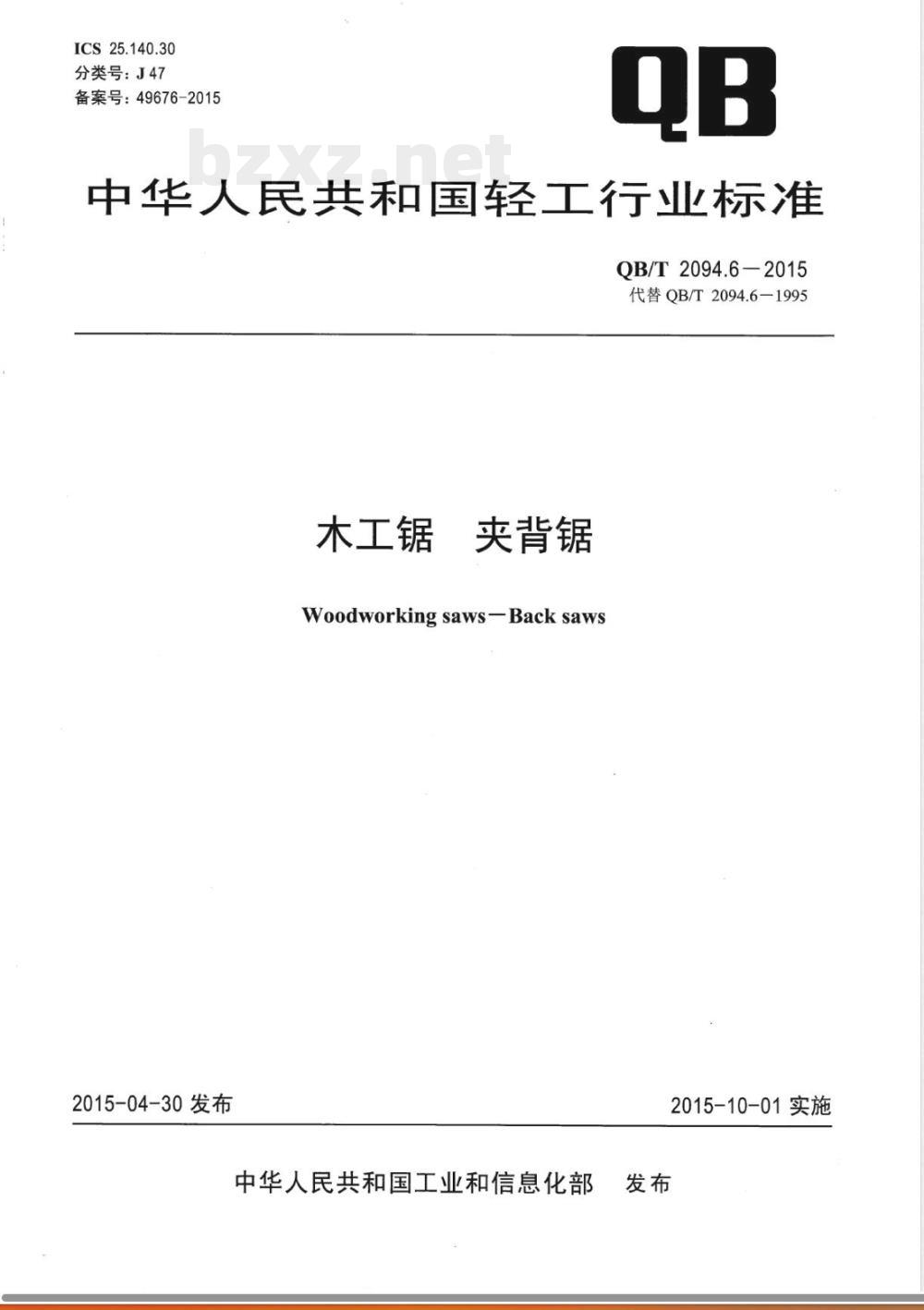

ICS25.140.30 分类号：J47 备案号：49676-2015 QB 中华人民共和国轻工行业标准 QB/T2094.6—2015 代替QB/T2094.6—1995 木工锯 夹背锯 Woodworking saws-Back saws 2015-04-30发布 中华人民共和国工业和信息化部 2015-10-01实施发布 前言 QB/T2094《木工锯》为系列行业标准，共由6项标准组成，分别包括木工锯条、伐木锯、手板锯、木工绕锯条、鸡尾锯及夹背锯等产品标准。 本标准为QB/T2094的第6项。 本标准按照GB/T1.1-2009规则起草。 本标准是对QB/T2094.6-1995《夹背锯》的修订，与1995版相比主要变化包括：修改标准名称；增加规范性引用文件；增加齿形加工型式分类；修改产品标记；增加锯齿硬度要求及试验方法；修改锯片直线度要求；增加安全要求及试验方法；修改检验抽样方案；修改附录A。 本标准由中国轻工业联合会提出，由全国五金制品标准化技术委员会工具五金分技术委员会归口。 本标准由杭州巨星科技股份有限公司、浙江荣达工具有限公司、上海市工具工业研究所负责起草，余姚潘易工业有限公司、海联锯业有限公司、文登威力工具集团有限公司、宁波长城精工实业有限公司参加起草。 本标准主要起草人包括王伟毅、虞利平、吴祖训、杨永岩、季胜华、张立、鞠家平、陈立海、周阿龙。 本标准代替QB/T2094.6-1995。 1 范围 本标准规定了木工用夹背锯的产品分类、要求、试验方法、检验规则及标志、包装、运输与贮存。 本标准适用于锯切木材用的夹背锯。 2 规范性引用文件 GB/T230.1 金属材料洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺） GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T5305 手工具包装、标志、运输与贮存 GB/T6060.2 表面粗糙度比较样块（磨、车、镗、铣、插及刨加工表面） YB/T5058 弹簧钢、工具钢冷轧钢带 3 产品分类 3.1 产品型式 3.1.1 夹背锯按外形分为A型和B型两种，如图1和图2所示（示意图不影响产品设计）。 图1 A型夹背锯 图2 B型夹背锯 3.1.2 锯片按齿形加工型式分为：两面磨齿（代号L）、三面磨齿（代号S）和冲压齿（代号W），如图3所示。 3.2 基本尺寸 夹背锯基本尺寸应符合表1规定。 规格：250、300、350 mm 锯片厚度基本尺寸约0.8 mm（公差+0.02 / -0.08） 锯片宽度及其他尺寸按标准规定执行 注：锯片分齿和齿升参见附录A，特殊规格可不受本标准限制。 3.3 产品标记 产品标记由产品名称、标准编号、规格和型式代号组成。 示例： 规格300mm两面磨齿A型夹背锯：夹背锯 QB/T2094.6-300AL 规格350mm三面磨齿B型夹背锯：夹背锯 QB/T2094.6-350BS 4 要求 4.1 材料 4.1.1 锯片应采用YB/T5058规定的65Mn冷轧钢带或性能相当及以上材料制造。 4.1.2 夹背件应采用符合标准要求的材料制造（原文后续内容截断未完整）。
