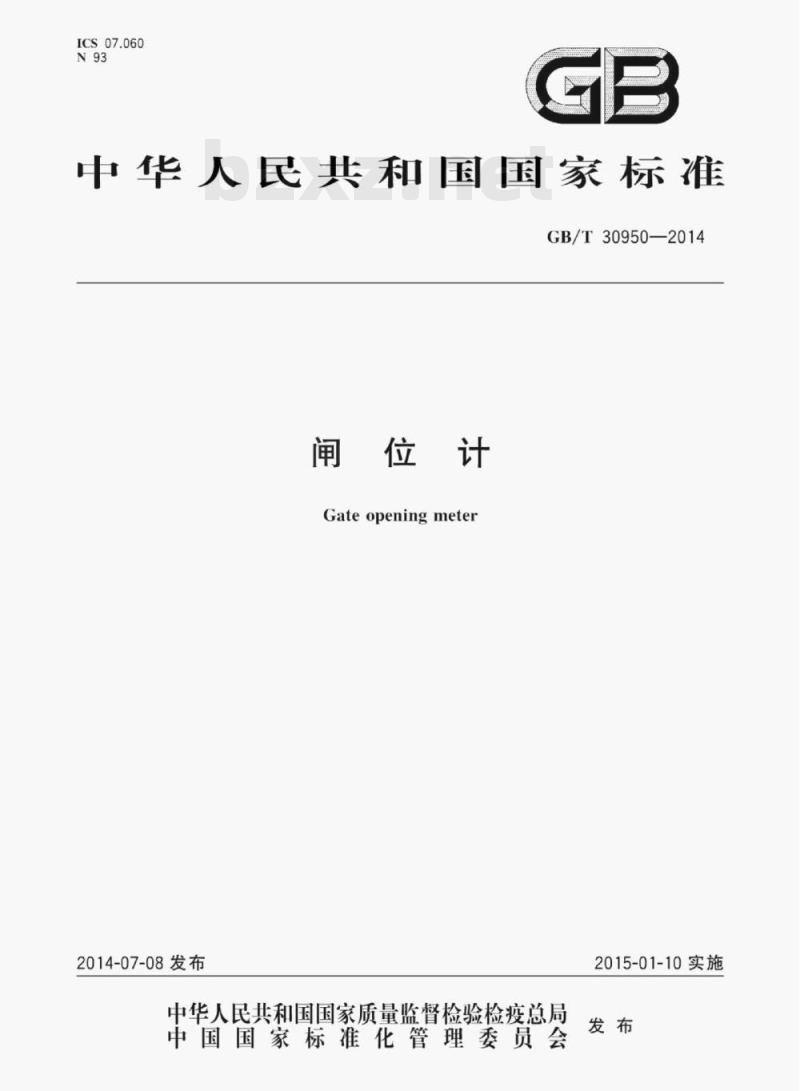

【GB国家标准】 闸位计

ICS.07.060
中华人民共和国国家标准
GB/T30950—2014
闸位计
Gateopeningmeter
2014-07-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-01-10实施

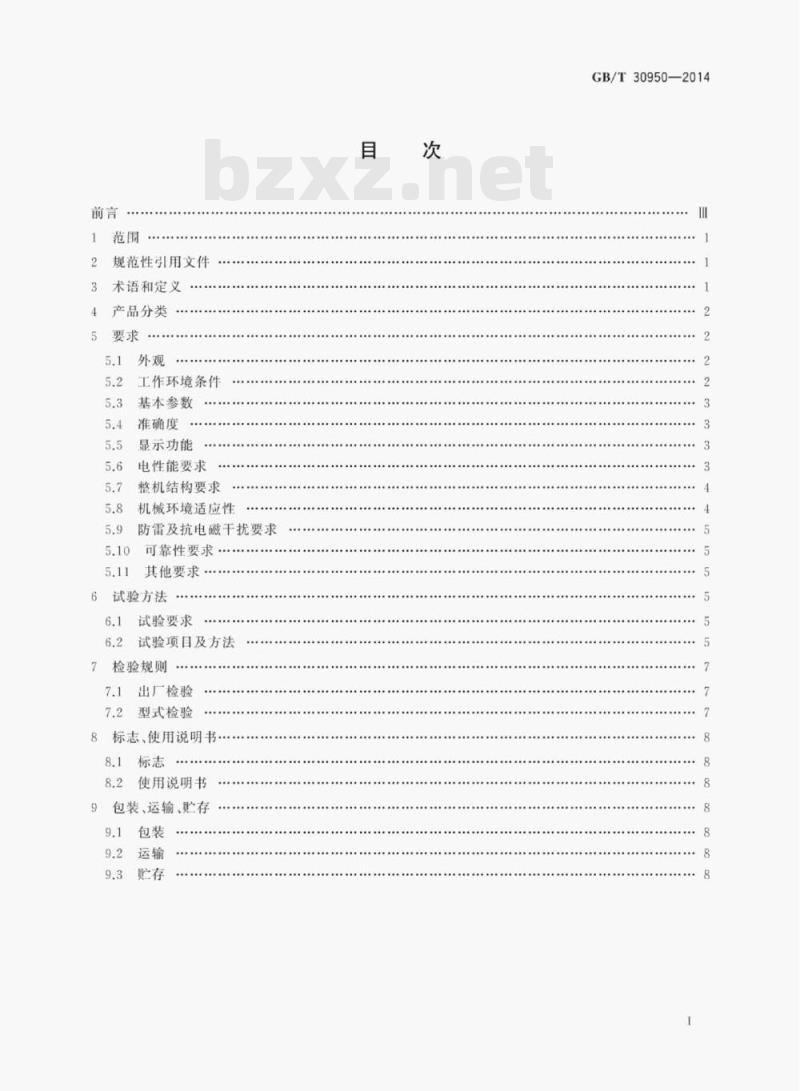

规范性引用文件
术语和定义
产品分类
工作环境条件
基本参数
准确度
显示功能
电性能要求
整机结构要求
机械环境适应性
防雷及抗电磁干扰要求
可靠性要求
其他要求
试验方法
试验要求
试验项目及方法
7检验规则
7.1出厂检验
7.2型式检验
8标志、使用说明书·
8.1标志
8.2使用说明书
9包装、运输、贮存
GB/T30950—2014

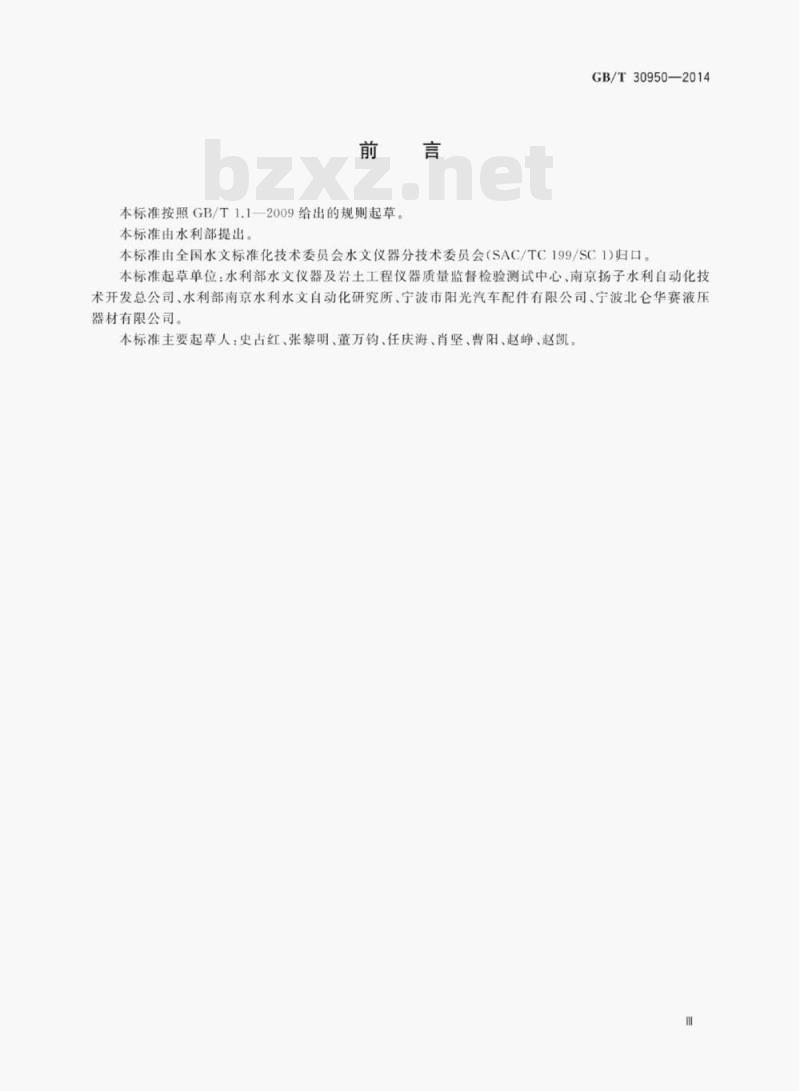

本标准按照GB/T1.1—2009给出的规则起草。本标准由水利部提出。
GB/T30950-—2014
本标准由全国水文标准化技术委员会水文仪器分技术委员会（SAC/TC199/SC1）归口。本标准起草单位：水利部水文仪器及岩土工程仪器质量监督检验测试中心、南京扬子水利自动化技术开发总公司、水利部南京水利水文自动化研究所、宁波市阳光汽车配件有限公司、宁波北仑华赛液压器材有限公司。
本标准主要起草人：史占红、张黎明、董万钧、任庆海、肖坚、曹阳、赵峰、赵凯。1范围
闸位计
GB/T30950—2014
本标准规定了闸位计的产品分类、要求、试验方法、检验规则及标志、使用说明书、包装、运输、购存等。
本标准适用于在江河、湖泊，水库、渠道等水工建筑物的闸门开度测量中所使用的闸位计2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件·仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4208外壳防护等级（IP代码）GB/T9359水文仪器基本环境试验条件及方法GB/T18185-—2000水文仪器可靠性技术要求GB/T18522.2一2002水文仪器通则第2部分：参比工作条件GB/T18522.3-2001
第3部分：基本性能及其表示方法水文仪器通则
GB/T18522.62007
水文仪器通则
GB18523—2001水文仪器安全要求第6部分：检验规则及标志、包装、运输、贮存、使用说明书GB/T19677-—2005
水文仪器术语及符号
GB/T50095
5：水文基本术语和符号标准
JJF1001—2011通用计量术语及定义3术语和定义
GB/T196772005、GB/T50095、JJF10012011界定的术语和定义适用于本文件为了便于使用，以下重复列出了GB/T19677-2005、JJF1001—2011中的一些术语和定义。3.1
gateopening
闸门开度
对于平板门和弧形门，其闸位为以闸底为基准，闸门上提后其门底离闸底的垂直距离对于人字形闸门，其闸位为闸门开启后两门之间的最小水平距离。［GB/T19677—2005.定义3.13.1J3.2
闸位传感器
gate opening sensor
能将闸位转换为电信号输出的装置。［GB/T19677—2005.定义3.13.2]3.3Www.bzxZ.net
闸位计
gate openingmeter
直接测量、显示闸位的仪器。
GB/T30950-—2014
GB/T196772005.定义3.13.3
measurementrepeatability【VIM2.21]测量重复性
简称重复性（repeatability）
在一组重复性测量条件下的测量精密度。［JJF1001—2011.定义5.13]
4产品分类
按传感原理分类，可分为：
机电式：
电子式：
光电式：
其他方式。
按闸位传感器输出信号分类，可分为：增量编码式；
全量编码式：
电模拟量式。
3按传动连接方式分类，可分为：4.3
链（齿）轮耦合式：
弹性联轴器式：
偏心联轴器式：
恒力自收缆式。
5.1外观
闸位计表面应光洁.涂镀层应牢固、均匀，不应有锈蚀、剥落等损伤，5.2
工作环境条件
室外部分
工作环境条件如下：
工作环境温度：-10℃~50℃；
工作环境相对湿度：不大于95%（40℃凝露）。5.2.2
室内部分
工作环境条件如下：
工作环境温度：-10℃~45℃；
工作环境相对湿度：不大于93%（40℃时）。b)
5.3基本参数
测量范围
0m~5m.0m10m.0m~20m.0m~40m.0m~80m。分辨力
0.1cm.0.5cm.1.0cm.
适应最大变率
1cm/s.5cm/s.10cm/s.30.cm/s。5.4准确度
准确度等级
GB/T30950—2014
闸位计的准确度等级按误差大小分为三级，各个准确度等级的最大允许误差应符合表1的规定，测量结果的合格概率应在95%以上：当测量范围扩大时，其最大允许误差均不应超出闸位计全量程的0.1%。
表1准确度等级（0m~10m）
准确度等级
5.4.2回差
回差应小于阐位计最大允许误差。5.4.3
重复性
适用分辨力
0.1.0.5.1.0
最大允许误差
单位为厘米
重复性的定量表达采用重复性标准差S，。在相同工作条件下及规定测量范围内.闸位计重复性标准差S，应不超过最大允许误差。显示功能
机械数字显示
采用计数器数字轮、指针式显示等电子数字显示
液晶显示屏、光电方式显示器等。5.6电性能要求
工作电源
要求如下：
GB/T30950-2014
直流电源：12V、24V.允许偏差土20%；b)
交流电源：单相220V，充许偏差土20%：频率50Hz，充许偏差士5.0%。5.6.2输出接口
5.6.2.1增量编码式
具有接点通断或电平输出两类，其内部应设置内置电池，在外部失电情况下仍可进行测量数据的存储和计算。
全量编码式
分并行输出和串行输出两种，并行输出用BCD码或格雷码，有电平输出或接点通断输出两类。串行输出采用RS-485、SDI-12、SSI等接口，使用RS-485接口时采用MODBUS通讯协议。5.6.2.3
电模拟量式
采用与闸位呈函数关系的电压、电流等模拟量信号输出·推荐采用电流4mA～20mA。5.6.2.4
限位报警接口
闸位计宜具备闸门启闭极限位置的报警信号功能并具有接点通断输出。5.6.3数据传输
实时输出
闸位每变化一个规定值，闸位计即输出闸位数据。5.6.3.2
设址功能
对于采用串行总线或并行总线结构进行多个闸门的闸位测量时，每台闻位计具有设址和选通响应功能。
传输距离
闸位计与测控装置之间，采用专用电缆连接，其最大传输距离应大于100m。整机结构要求
闸位计的整机结构应满足下列要求：整机结构应便于运输、安装、调试、使用和维修养护：a)
整机结构应具有防潮、防尘及防盐雾措施。b）
机械环境适应性
5.8.1振动
仪器在包装状态下.在承受10Hz150Hz~10Hz、加速度为2g的扫频振动后，应能满足下列要求：
外包装箱不得有任何损坏和变形，产品内部结构中各结合部不得有松脱、零部件破损等现象：a)
b）产品各项功能正常。
5.8.2自由跌落
仪器在包装状态下，在离地面一定垂直高度处自由跌落后，应能满足下列要求：GB/T30950—2014
a）外包装箱不得有任何损坏和变形，产品内部结构中各结合部不得有松脱、零部件破损等现象：b）产品各项功能正常。
5.9防雷及抗电磁干扰要求
闸位计信号接口、交流电输人端应采取防雷隔离措施。5.9.2闸位计应具有抗电磁干扰性能。5.10
可靠性要求
平均无故障工作时间（MTBF）不小于16000h5.11其他要求
使用交流电工作的闸位计应按GB18523—2001的仪器安全等级分类，并符合其要求。5.11.1
根据GB4208的要求和仪器各部分不同的使用环境：提出相应的IP防护等级要求。3闸位计与闸门启闭机之间的连接方式，应避免刚性连接·防止启闭机震动传递到编码器内部，5.11.3
影响编码器寿命。
6试验方法
试验要求
试验设备包括：
水位试验台（或闸门模拟测试专用装置）；a)
环境试验设备：
水密试验设备：
电气测试设备：
标准时钟：
模拟雷电波发生器。
闸位计的环境试验条件应符合GB/T18522.2一2002的要求除试验开始前允许对仪器作校准外·试验过程中不允许再作调整·但允许试验结果数据平移。试验项目及方法
试验项目及方法见表2。
表2试验项目及方法
要求条款
试验内容
工作环境条件
测量范围
分辨力
适应最大变率
准确度等级
目测及手检，应符合规定要求
使用设备：恒温恒湿试验机
试验方法
按GB/T9359要求进行·受试位计的工作应正常使用设备：水位试验台或专用测试装置。在测量范围内，以规定南位变率条件，由低向高往返一个行程，并选择
10个测点进行比测，结果应符合对应条款的要求5
GB/T30950-—2014
要求条款
试验内容
重复性
显示功能
工作电源
增量编码式
全量编码式
电模拟量式
限位报警接口
实时输出
选址功能
传输距离
整机结构
自由跌落
防雷及抗电磁干扰
表2（续）
试验方法
使用设备：水位试验台或专用测试装置。在测量范围内，分别使闸位相对升和降至同一闸位值，闻位计的两次读数之差值即为回差。此试验应在3~5个不同闸位上进行，取其平均值，结果应符合对应条款要求
使用设备：水位试验台或专用测试装置。在测量范围内，使闸位单向升或降至同一闸位点6个测次，按GB/T18522.3-2001的要求计算重复性标准差.结果应符合对应条款要求
目测显示器的读数和指示应准确、清晰使用设备：直流稳压电源、交流稳压电源。调整闸位计电源电压，使其在规定的范围内变化，受试阐位计工作正常
使用设备：水位试验台或专用测试装置、数字万用表、双踪同步示波器等。
用双踪同步示波器检查输出端波形变化.应符合该产品输出要求使用设备：水位试验台或专用测试装置、万用表，检查输出端波形变化、应符合该产品输出要求。串行编码输出闸位传感器，可结合产品自身显示装置进行使用设备：水位试验台或专用测试装置、数字万用表，双踪同步示波器等。
利用产品自身显示装置进行测试：b）
专用的BCD码显示记录器测试
使用设备：水位试验台或专用测试装置、万用表，检查输出端波形变化.应符合该产品输出要求使用设备：水位台或专用水位试验装置。根据受试闸位计技术要求，通过设定不同地址，以规定的远传距离连接闸位传感器与测控装置，其各项功能应符合产品要求日测及手检，应符合规定要求
受试闲位传感器在包装状态下，固定在振动试验台上，进行10Hz150Hz~10Hz、加速度为2g的扫频试验，持续时间为45min。检查仪器的情况，应符合5.8.1的要求受试闻位传感器在包装状态下，在跌落试验台上进行试验，跌落高度为25cm，连续跌落3次。检查仪器的情况，应符合5.8.2的要求使用设备：电磁干扰器、模拟雷电波发生器a)
在带电状态下.用模拟雷电波发生器1000V/10us.700V/10ms冲击闸位传感器（不带电路的闸位传感器免做此项）和显示记录器输入输出端，正负各5次，仪器不受损坏。本试验为破坏性试验，应谨慎进行，当产品有配置避雷装置要求时，试验应在配置避雷装置后进行。
用电磁干扰器在工作状态下的闸位传感器（不带电路的闸位传感器免做此项）和显示记录器旁25cm处开关10次，每次持续1min，闸位传感器与显示器工作正常
