【国家标准(GB)】 七氟丙烷(HFC227ea)灭火剂

GB186142002

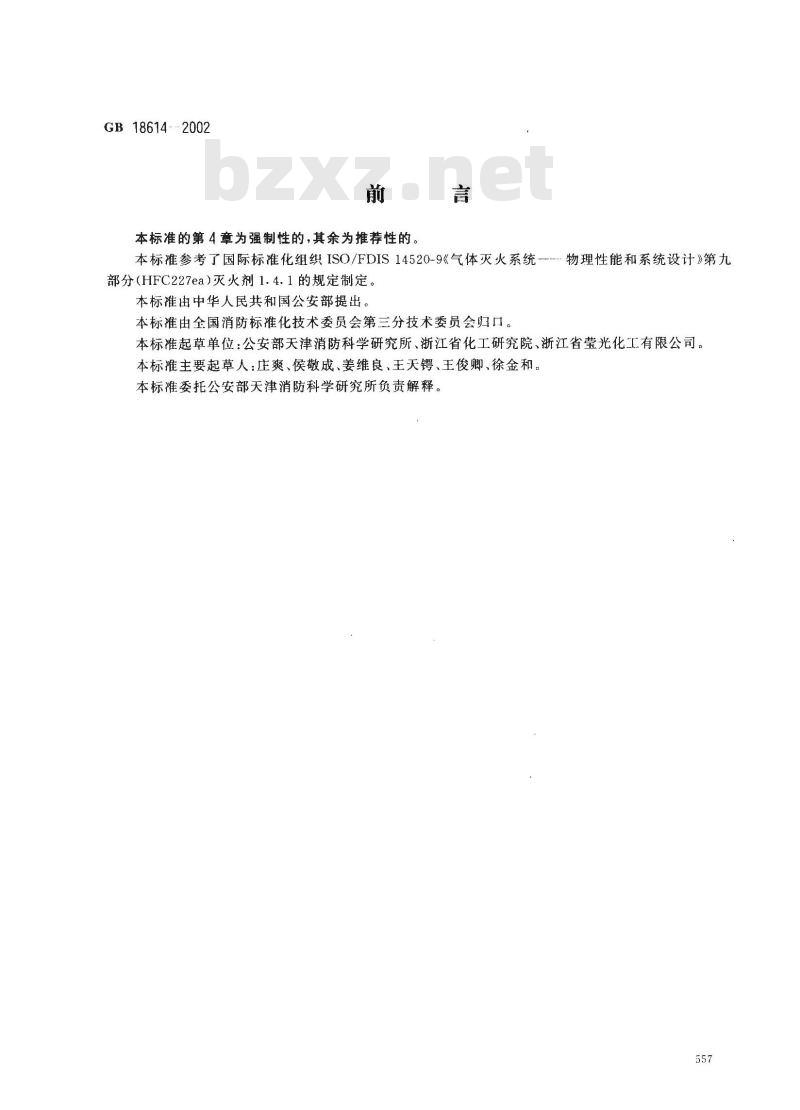

本标准的第4章为强制性的，其余为推荐性的。言
本标准参考了国际标准化组织ISO/FDIS14520-9《气体灭火系统-物理性能和系统设计》第九部分（HFC227ea)灭火剂1.4.1的规定制定。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第三分技术委员会归口。本标准起草单位：公安部天津消防科学研究所、浙江省化工研究院、浙江省莹光化工有限公司。本标准主要起草人：庄爽、侯敬成、姜维良、王天锷、王俊卿、徐金和。本标准委托公安部天津消防科学研究所负责解释。557

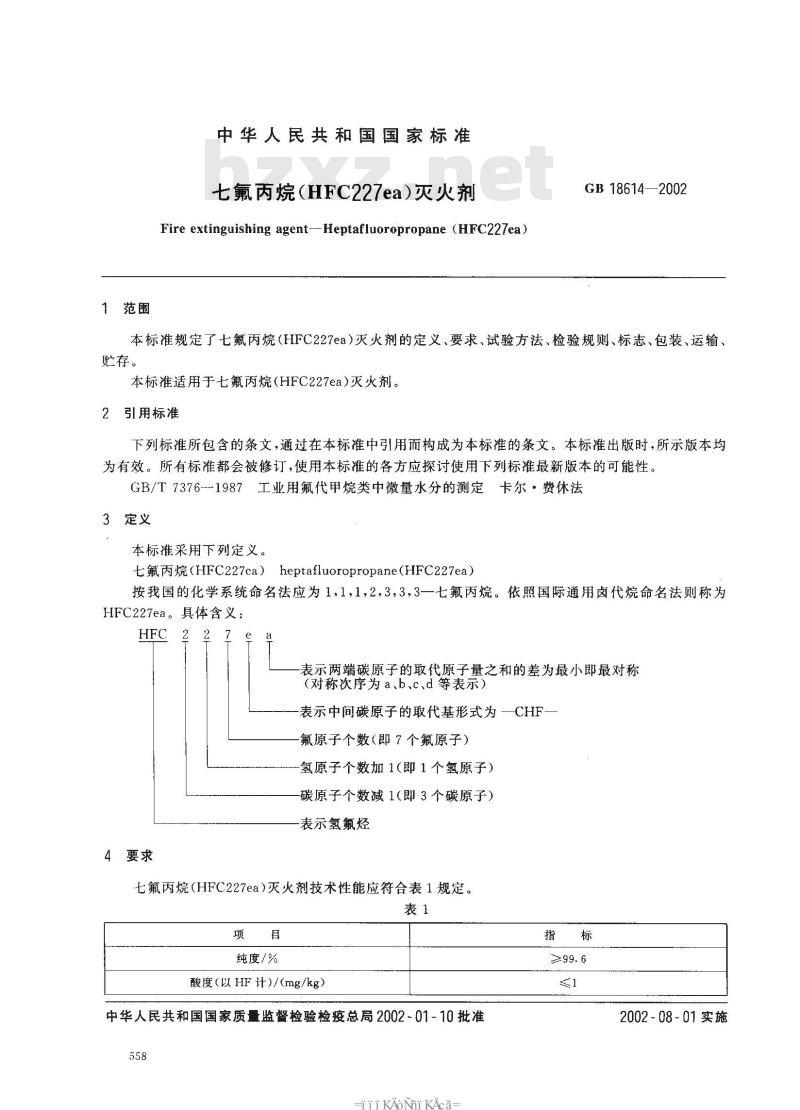

中华人民共和国国家标准
七氟丙烷（HFC227ea)灭火剂
Fire extinguishing agent--Heptafluoropropane (HFC227ea)GB18614—2002
本标准规定了七氟丙烷（HFC227ea）灭火剂的定义、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于七氟丙烷（HFC227ea）灭火剂。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7376-1987工业用氟代甲烷类中微量水分的测定卡尔·费休法3定义
本标准采用下列定义。
七氟丙烷(HFC227ca）heptafluoropropane(HFC227ea）按我国的化学系统命名法应为1，1，1，2，3，3，3一七氟丙烷。依照国际通用卤代烷命名法则称为HFC227ea。具体含义：
表示两端碳原子的取代原子量之和的差为最小即最对称（对称次序为a、b、c、d等表示）表示中间碳原子的取代基形式为一CHF—氟原子个数（即7个氟原子）
氢原子个数加1（即1个氢原子）碳原子个数减1（即3个碳原子）表示氢氟烃
4要求
七氟丙烷（HFC227ea）灭火剂技术性能应符合表1规定。表1
纯度/%
酸度（以HF计)/(mg/kg）
中华人民共和国国家质量监督检验检疫总局2002-01-10批准558
KANi KAca-
2002-08-01实施
5试验方法
5.1取样
水分/(mg/kg）
蒸发残留物/%
悬浮物或沉淀物

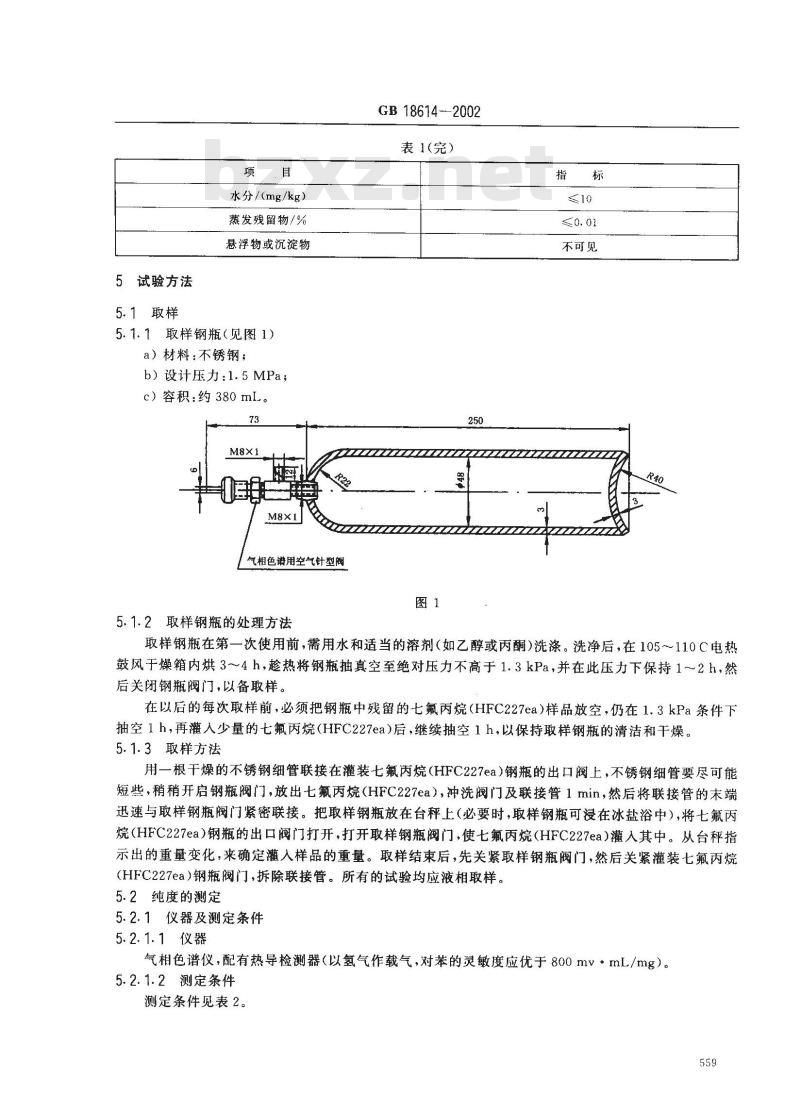

5.1.1取样钢瓶（见图1)
a）材料：不锈钢；
b）设计压力：1.5MPa；
c）容积：约380mL。
气相色谱用空气针型阀
5.1.2取样钢瓶的处理方法
GB 18614--2002
表1(完）bzxz.net
22222222227727777772
不可见
取样钢瓶在第一次使用前，需用水和适当的溶剂（如乙醇或丙酮）洗涤。洗净后，在105～110C电热鼓风于燥箱内烘3～4h，趁热将钢瓶抽真空至绝对压力不高于1.3kPa，并在此压力下保持1~~2h，然后关闭钢瓶阀门，以备取样。
在以后的每次取样前，必须把钢瓶中残留的七氟丙烷（HFC227ea）样品放空，仍在1.3kPa条件下抽空1h，再灌人少量的七氟丙烷（HFC227ea)后，继续抽空1h，以保持取样钢瓶的清洁和干燥。5.1.3取样方法
用一根干燥的不锈钢细管联接在灌装七氟丙烷（HFC227ea）钢瓶的出口阀上，不锈钢细管要尽可能短些，稍稍开启钢瓶阀门，放出七氟丙烷（HFC227ea），冲洗阀门及联接管1min，然后将联接管的末端迅速与取样钢瓶阀门紧密联接。把取样钢瓶放在台秤上（必要时，取样钢瓶可浸在冰盐浴中），将七氟丙烷（HFC227ea)钢瓶的出口阀门打开，打开取样钢瓶阀门，使七氟丙烷(HFC227ea)灌人其中。从台秤指示出的重量变化，来确定灌入样品的重量。取样结束后，先关紧取样钢瓶阀门，然后关紧灌装七氟丙烷(HFC227ea）钢瓶阀门，拆除联接管。所有的试验均应液相取样。5.2纯度的测定
5.2.1仪器及测定条件
5.2.1.1仪器
气相色谱仪，配有热导检测器（以氢气作载气，对苯的灵敏度应优于800mv·mL/mg）。5.2.1.2测定条件

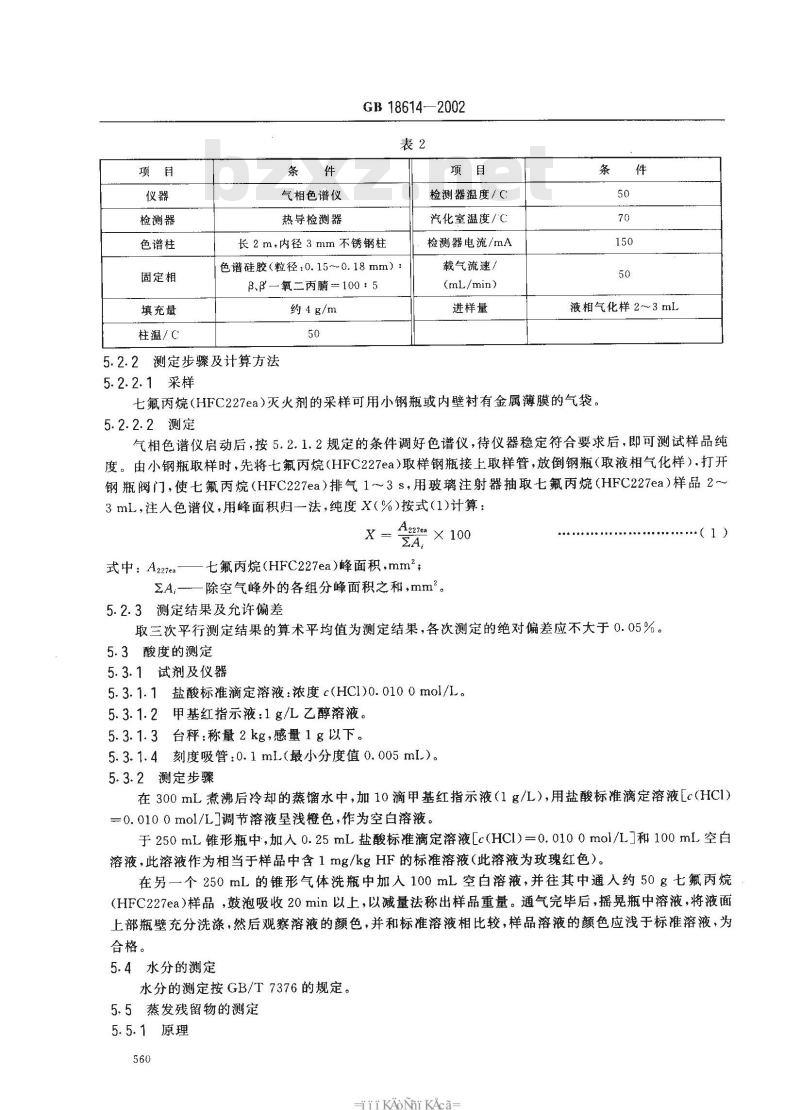

测定条件见表2。
检测器
色谱柱
固定相
填充量
柱温/C
气相色谱仪
热导检测器
GB 18614—2002
检测器温度/ C
汽化室温度/C
长2m，内径3mm不锈钢柱
色谱硅胶（粒径：0.15~~0.18mm）：β、β—氧二丙腈=100：5
约4g/m
5.2.2测定步骤及计算方法
检测器电流/mA
载气流速/
(mL/min)
进样量
液相气化样2~3mL
5.2.2.1采样
七氟丙烷(HFC227ea)灭火剂的采样可用小钢瓶或内壁衬有金属薄膜的气袋。5.2.2.2测定
气相色谱仪启动后，按5.2.1.2规定的条件调好色谱仪，待仪器稳定符合要求后，即可测试样品纯度。由小钢瓶取样时，先将七氟丙烷（HFC227ea）取样钢瓶接上取样管，放倒钢瓶（取液相气化样），打开钢瓶阀门，使七氟丙烷（HFC227ea）排气1～3s，用玻璃注射器抽取七氟丙烷（HFC227ea）样品2～3mL，注人色谱仪，用峰面积归法，纯度X（%)按式(1)计算：An7e ×100
式中：A227ea-
七氟丙烷（HFC227ea）峰面积，mm；ZA,——除空气峰外的各组分峰面积之和,mm2。5.2.3测定结果及允许偏差
取三次平行测定结果的算术平均值为测定结果，各次测定的绝对偏差应不大于0.05%。5.3酸度的测定
5.3.1试剂及仪器
5.3.1.1盐酸标准滴定溶液：浓度c(HCl)0.0100mol/L。5.3.1.2甲基红指示液：1g/L乙醇溶液。5.3.1.3台秤：称量2kg，感量1g以下。5.3.1.4刻度吸管：0.1mL（最小分度值0.005ml.）。5.3.2测定步骤
...(1)
在300 mL煮沸后冷却的蒸馏水中，加10滴甲基红指示液（1 g/L），用盐酸标准滴定溶液Lc（HCI）一0.0100mo1/L调节溶液呈浅橙色，作为空白溶液。于250mL锥形瓶中，,加人0.25mL盐酸标准滴定溶液[c(HCl)=0.0100mol/L］和100mI,空白溶液，此溶液作为相当于样品中含1mg/kgHF的标准溶液（此溶液为玫瑰红色）。在另一个250mL的锥形气体洗瓶中加入100mL空白溶液，并往其中通人约50g七氟丙烷（HFC227ea）样品，鼓泡吸收20min以上，以减量法称出样品重量。通气完毕后，摇晃瓶中溶液，将液面上部瓶壁充分洗涤，然后观察溶液的颜色，并和标准溶液相比较，样品溶液的颜色应浅于标准溶液，为合格。
5.4水分的测定
水分的测定按GB/T7376的规定。5.5蒸发残留物的测定
5.5.1原理
KANi KAca-
GB18614—2002
使试样蒸发，称取高沸点残留物的质量，求得蒸发残留物含量。5.5.2试剂、仪器及装置
5.5.2.1洗净液：二氯甲烷（分析纯）。5.5.2.2蒸发器由称量管和蒸发管组成，见图2。5.5.2.3恒温水槽。
5.5.2.4电热鼓风干燥箱：能调节105C土2℃。蒸发管（内容积800mL）
500mL标线
称量管（质量约15g）
恒温水糖

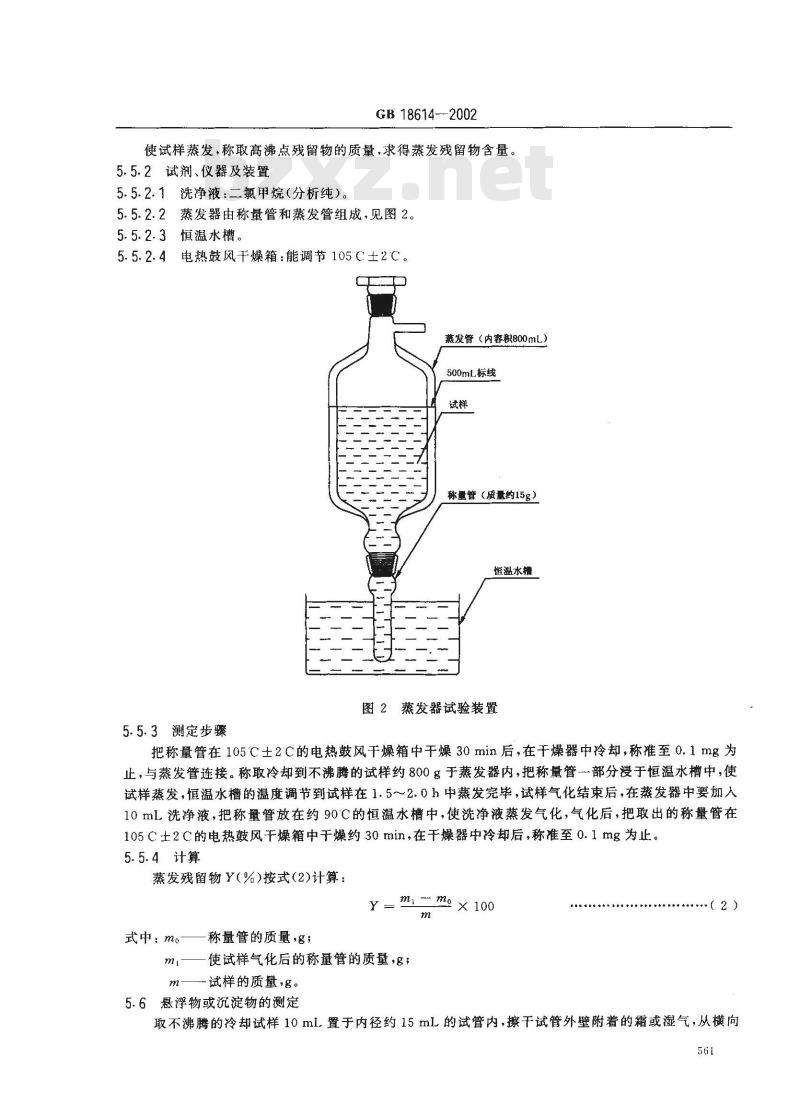

图2蒸发器试验装置
5.5.3测定步骤
把称量管在105℃土2C的电热鼓风干燥箱中干燥30min后，在干燥器中冷却，称准至0.1mg为止，与蒸发管连接。称取冷却到不沸腾的试样约800g于蒸发器内，把称量管一部分浸于恒温水槽中，使试样蒸发，恒温水槽的温度调节到试样在1.5~2.0h中蒸发完毕，试样气化结束后，在蒸发器中要加人10mL洗净液，把称量管放在约90℃的恒温水槽中，使洗净液蒸发气化，气化后，把取出的称量管在105C士2C的电热鼓风干燥箱中干燥约30min，在干燥器中冷却后，称准至0.1mg为止。5.5.4计算
蒸发残留物Y(%)按式(2)计算：
式中：mo-
称量管的质量，g；
使试样气化后的称量管的质量，g；m
一试样的质量，g。
5.6悬浮物或沉淀物的测定
取不沸腾的冷却试样10 mL置于内径约15mL的试管内，擦干试管外壁附着的霜或湿气，从横向561
透视观察是否有浑浊或沉淀物。6检验规则
6.1检验类别与项目
6.1.1出厂检验
纯度、酸度及水分为出厂检验项目。6.1.2型式检验
GB 18614--2002
第4章规定的全部项目为型式检验项目。有下列情况之一时，应进行产品型式检验：a）产品试生产定型鉴定或老产品转厂生产时；b）正式生产中，如原料、工艺有变动时c）正式生产中，一年进行一次检验；d）停产一年以上，恢复生产时；e）产品出厂检验结果出现不合格项目时；f）国家产品质量检验监督机构提出进行型式检验要求时。6.2组、批
批为一次性投料于加工设备制得的均勾物质。组为在相同的环境条件下，用相同的原料和工艺生产的产品，包括一批或多批。6.3抽样
6.3.1型式检验样品应从出厂检验合格的产品中抽取。6.3.2按“组”和“批”抽样，都应随时抽取不小于2kg样品。6.4判定规则
出厂检验、型式检验结果必须符合本标准第4章规定的技术要求，如有一项不符合本标准要求，则判定为不合格产品。
7标志、包装、运输、贮存
7.1本产品采用钢瓶包装，钢瓶外表面应清晰、牢固的标明“七氟丙烷（HFC227ea)灭火剂”字样，每瓶产品都应附有产品合格证。合格证应标明产品名称、净重、批号、标准编号、生产日期、厂名等。7.2七氟丙烷（HFC227ea）灭火剂钢瓶的充装，按国家质量技术监督局[2000]250号文件《气瓶安全监察规程》第七章充装的有关规定执行。充装系数不大于1.15kg/L。7.3盛装七氟丙烷（HFC227ea)灭火剂的钢瓶在运输过程中应轻装轻御，严禁抛、滑、滚、碰。7.4盛装七氟丙烷（HFC227ea)灭火剂钢瓶应贮存于阴凉干燥的地方，不得靠近热源，严禁雨淋日晒和接触腐蚀性物质等。
7.5空瓶或实瓶放置应整齐，配戴好钢瓶帽。立放时，要妥善固定；横放时，头部朝一方向，垛高不宜超过五层。
