【GB国家标准】 内六角花形盘头自攻螺钉

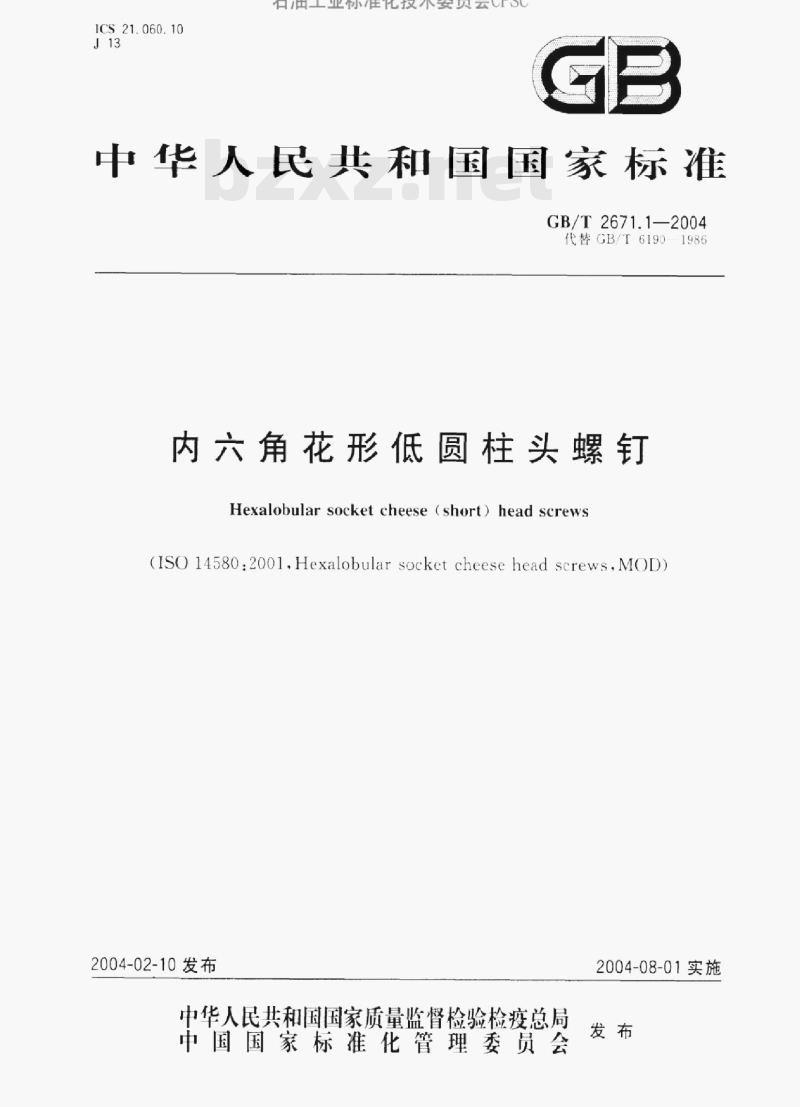

ICS21.060.10 J13 石油工业标准化技术委员会CPSC GB 中华人民共和国国家标准 GB/T2671.1—2004 代替GB/T6190—1986 内六角花形低圆柱头螺钉 Hexalobular socket cheese (short) head screws（ISO 14580:2001 Hexalobular socket cheese head screws, MOD） 2004-02-10发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2004-08-01实施 发布 前言 本部分是国家标准“内六角花形螺钉”产品系列标准之一。该系列包括： GB/T2670.1—2004 内六角花形盘头自攻螺钉； GB/T2670.2—2004 内六角花形沉头自攻螺钉； GB/T2670.3—2004 内六角花形半沉头自攻螺钉； GB/T2671.1—2004 内六角花形低圆柱头螺钉； GB/T2671.2—2004 内六角花形圆柱头螺钉； GB/T2672—2004 内六角花形盘头螺钉； GB/T2673—1986 内六角花形沉头螺钉； GB/T2674—2004 内六角花形半沉头螺钉。 本部分修改采用ISO14585:2001《内六角花形盘头自攻螺钉》（英文版）。主要修改如下： ISO14585未规定包装技术要求，本部分予以规定； ISO14585未规定简化标记，本部分按GB/T1237原则给出简化标记示例。 本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。 本部分由机械科学研究院负责起草。 本部分首次发布。 1 范围 本部分规定螺纹规格为ST2.9～ST6.3的内六角花形低圆柱头自攻螺钉。 如需其他技术要求，应从现行标准（如GB/T5280、GB/T3098.5和GB/T3103.1）中选择。 2 规范性引用文件 下列文件中的条款通过本部分引用而成为本部分条款。凡注日期的引用文件，其随后修改单或修订版不适用本部分，但鼓励使用最新版本。凡不注日期的引用文件，其最新版本适用本部分。 GB/T90.1 紧固件验收检查（GB/T90.1—2002，idt ISO3269:2000） GB/T90.2 紧固件标志与包装 GB/T1237 紧固件标记方法（GB/T1237—2000，eqv ISO8991:1986） GB/T3098.5 紧固件机械性能 自攻螺钉（GB/T3098.5—2000，idt ISO2702:1992） GB/T3103.1 紧固件公差（螺栓、螺钉、螺柱和螺母）（GB/T3103.1—2002，idt ISO4759-1:2000） GB/T5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042:1999） GB/T5276 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276—1985，eqv ISO225） GB/T5280 自攻螺钉用螺纹（GB/T5280—2002，idt ISO1478:1999） GB/T6188 螺栓和螺钉用内六角花形（GB/T6188—2000，idt ISO10664:1999） 3 尺寸 尺寸代号和标注（A和除外）均符合GB/T5276。自攻螺钉的型式与尺寸见图1和表1。螺钉公称尺寸包括4.5、6.5、9.5、13、16、19、22、25、32、38、45、50等规格。 螺纹规格及结构形式符合内六角花形自攻螺钉相关标准要求，适用于C型、R型结构。
