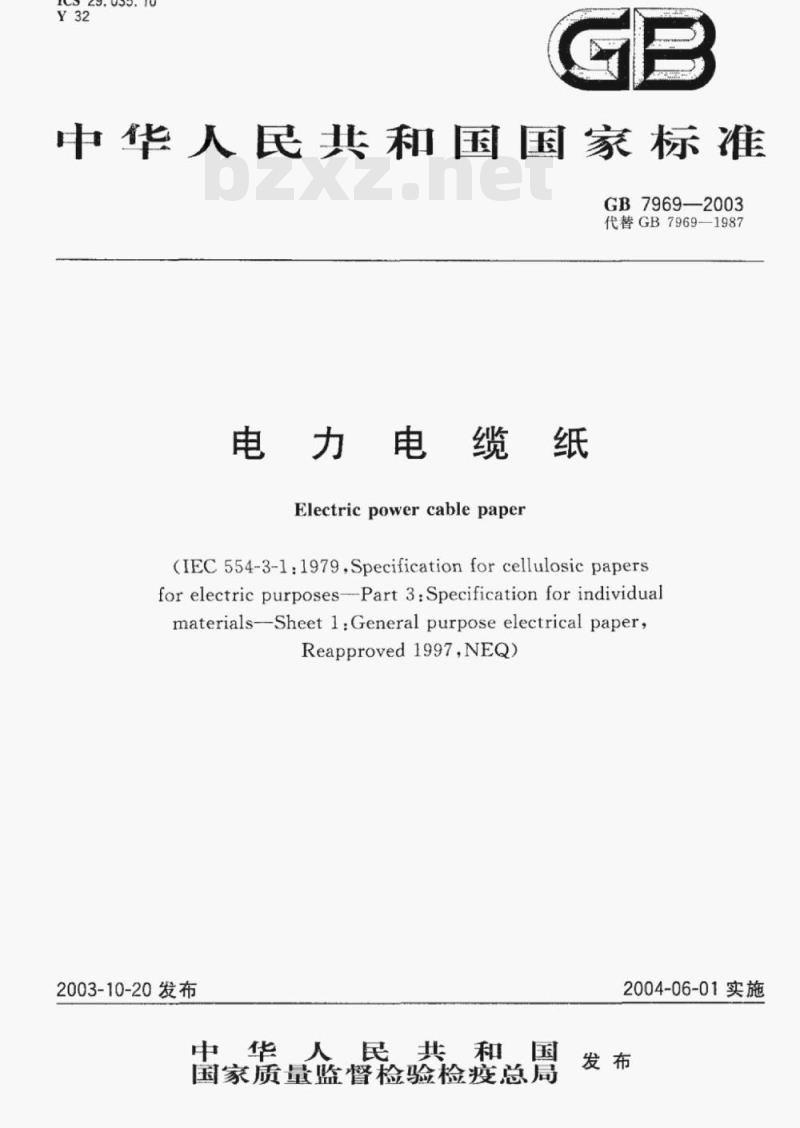

GB7969—2003
代替GB7969-1987
电力电缆纸
Electricpowercablepaper
(IEC554-3-1.1979.Specificationforcellulosicpapersfor electricpurposes--Part3:Specificationfor individualmaterials---Sheet l:General purposeelectricalpaperReapproved1997,NEQ）
2003-10-20发布
中华人民共和国
国家质量监督检验检疫总局
2004-06-01实施
GB7969-2003

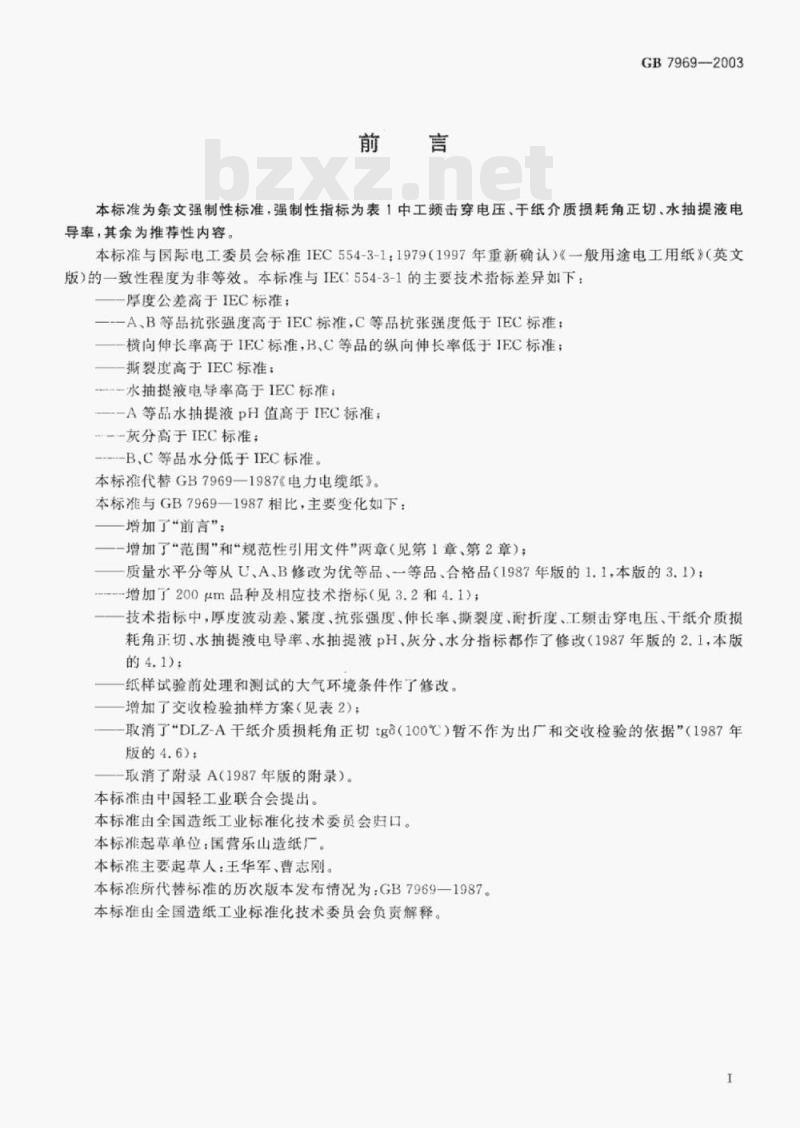

本标准为条文强制性标准，强制性指标为表1中工频击穿电压、干纸介质损耗角正切、水抽提液电导率，其余为推荐性内容。
本标准与国际电工委员会标准IEC554-3-1：1979（1997年重新确认）《一般用途电工用纸》（英文版）的一致性程度为非等效。本标准与IEC554-3-1的主要技术指标差异如下：一厚度公差高于IEC标准；
一A、B等品抗张强度高于IEC标准，C等品抗张强度低于IEC标准；横向伸长率高于IEC标准，B、C等品的纵向伸长率低于IFC标准；撕裂度高于IEC标准：
-水抽提液电导率高于IEC标准：一A等品水抽提液PH值高于IEC标准；灰分高于IEC标准；
-B、C等品水分低于IEC标准。
本标准代替GB7969—1987《电力电缆纸》。本标准与GB7969—1987相比，主要变化如下：增加了“前言”；
一一增加了“范围”和“规范性引用文件”两章（见第1章、第2章）；一质量水平分等从U、A、B修改为优等品、一等品、合格品（1987年版的1.1本版的3.1）：增加了200μm品种及相应技术指标（见3.2和4.1）；一技术指标中，厚度波动差、紧度、抗张强度、伸长率、撕裂度、耐折度、工频击穿电压、干纸介质损耗角正切、水抽提液电导率、水抽提液pH、灰分、水分指标都作了修改（1987年版的2.1，本版的4.1)；
纸样试验前处理和测试的大气环境条件作了修改。一增加了交收检验抽样方案（见表2）；一取消了“DLZ-A干纸介质损耗角正切tg（100℃）暂不作为出厂和交收检验的依据”（1987年版的4.6)；
取消了附录A（1987年版的附录）。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会归口。本标准起草单位：国营乐山造纸厂。本标准主要起草人：王华军、曹志刚。本标准所代替标准的历次版本发布情况为：GB7969—1987。本标准由全国造纸工业标准化技术委员会负责解释。1

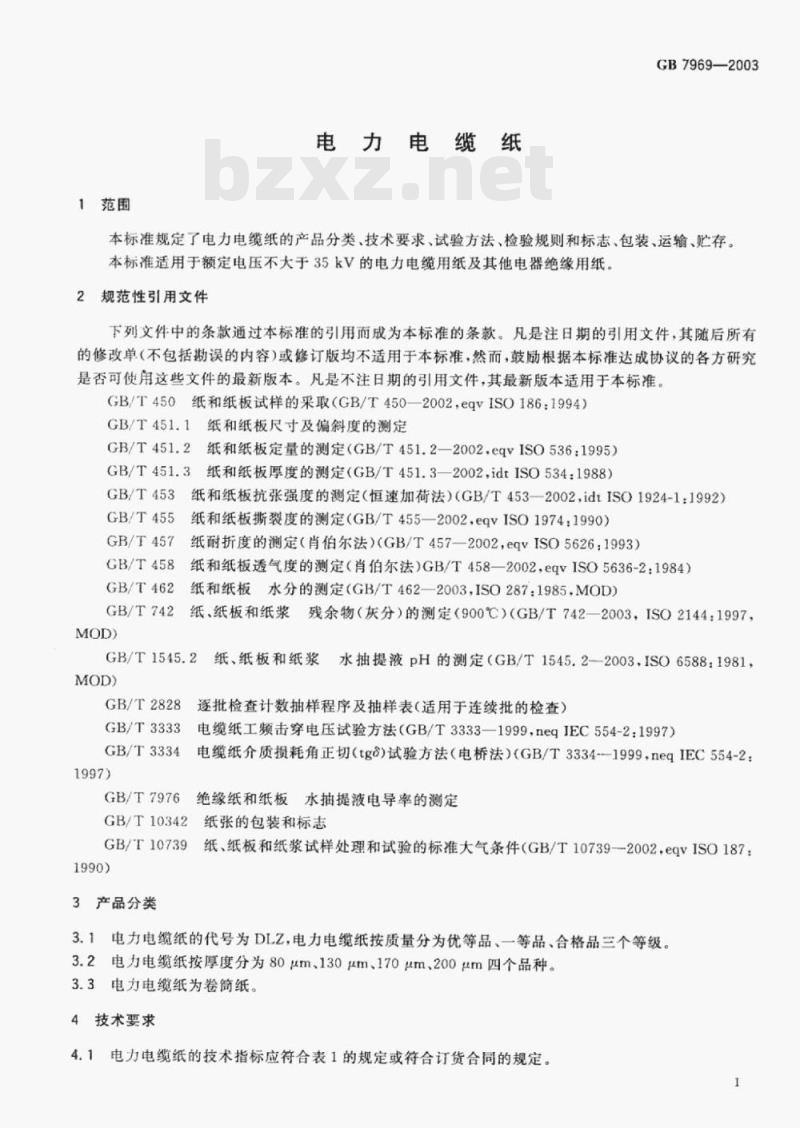

1范围
电力电缆纸
GB7969—2003
本标准规定了电力电缆纸的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于额定电压不大于35kV的电力电缆用纸及其他电器绝缘用纸。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T450纸和纸板试样的采取（GB/T450-2002，eqvISO186：1994）GB/T451.1纸和纸板尺寸及偏斜度的测定CB/T451.2纸和纸板定量的测定（GB/T451.2—2002.eqvISO536：1995）GB/T451.3纸和纸板厚度的测定（GB/T451.3—2002，idtISO534：1988）纸和纸板抗张强度的测定（恒速加荷法）（GB/T453—2002，idtISO1924-1：1992）GB/T453
GB/T455
GB/T457
GB/T458
GB/T462
GB/T742
纸和纸板撕裂度的测定（GB/T455—2002，eqvISO1974：1990）纸耐折度的测定（肖伯尔法）（GB/T457—2002，eqvISO5626：1993）纸和纸板透气度的测定（肖伯尔法）GB/T458—2002，eqvISO5636-2：1984）纸和纸板水分的测定（GB/T462—2003,ISO287：1985，MOD）纸、纸板和纸浆残余物（灰分）的测定（900℃）（GB/T742一2003，ISO2144：1997，GB/T1545.2
纸、纸板和纸浆水抽提液pH的测定（GB/T1545.2-2003，ISO6588：1981，MOD)
GB/T2828
GB/T3333
GB/T3334
GB/T7976
GB/T10342
GB/T10739
3产品分类
逐批检查计数抽样程序及抽样表（适用于连续批的检查）电缆纸工频击穿电压试验方法（GB/T3333—1999，negIEC554-2：1997）电缆纸介质损耗角正切（tg8）试验方法（电桥法）（GB/T3334-1999，neqIEC554-2：绝缘纸和纸板水抽提液电导率的测定纸张的包装和标志
纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T10739--2002.eqvISO187：3.1电力电缆纸的代号为DLZ，电力电缆纸按质量分为优等品、一等品、合格品三个等级。3.2电力电缆纸按厚度分为80μm、130μm、170μm200μm四个品种。3.3电力电缆纸为卷筒纸。
4技术要求
4.1电力电缆纸的技术指标应符合表1的规定或符合订货合同的规定。GB7969-—2003
指标名称
标称值
抗张强度
伸长率
撕裂度（横向）
耐折度
（纵横平均）
工频击穿电压
干纸介质损耗
角正切（tge)
(100℃)
水抽提液
水抽提液
电导率
透气度
(Pa·s)

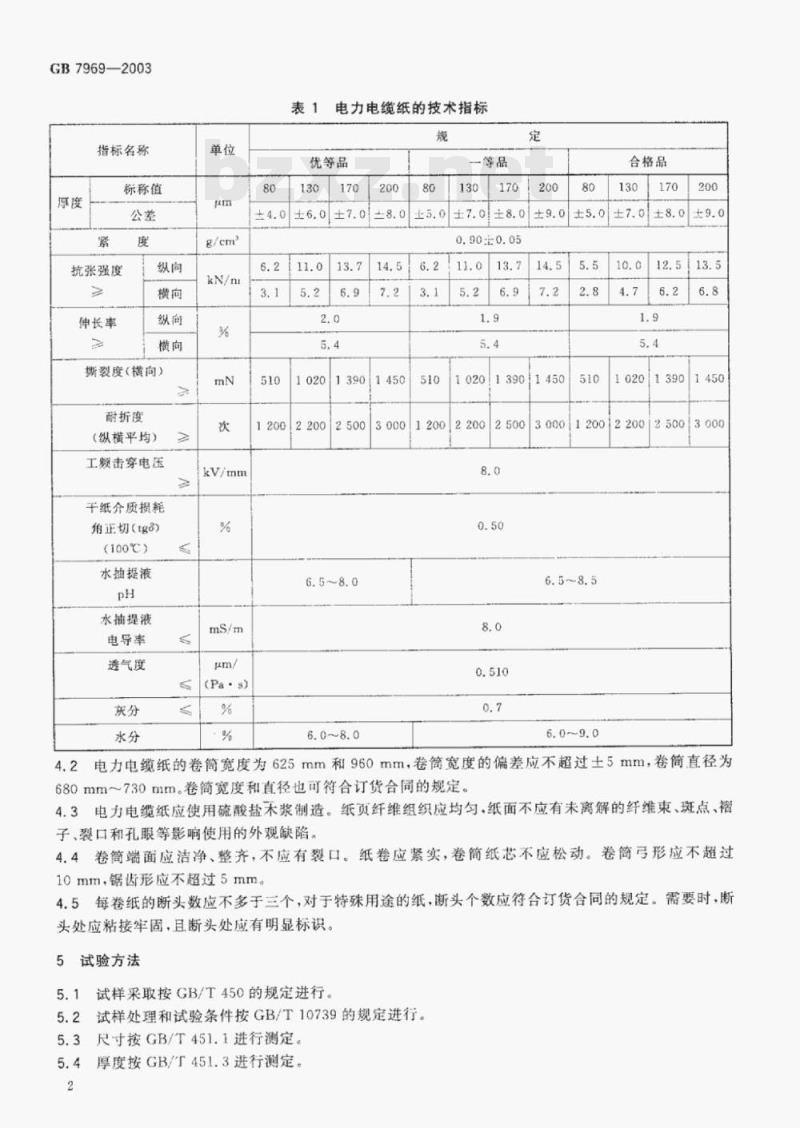

表1电力电缆纸的技术指标
优等品
120022002500
12002200
合格品
12002200
25003000
4.2电力电缆纸的卷筒宽度为625mm和960mm，卷简宽度的偏差应不超过土5mm，卷简直径为680mm～730mm。卷简宽度和直径也可符合订货合同的规定。4.3电力电缆纸应使用硫酸盐木浆制造。纸页纤维组织应均匀、纸面不应有未离解的纤维束、斑点、裙子、裂口和孔眼等影响使用的外观缺陷。4.4卷筒端面应洁净、整齐，不应有裂口。纸卷应紧实，卷筒纸芯不应松动。卷筒弓形应不超过10mm，锯齿形应不超过5mm。
4.5每卷纸的断头数应不多于三个，对于特殊用途的纸，断头个数应符合订货合同的规定。需要时，断头处应粘接牢固，且断头处应有明显标识。试验方法
试样采取按GB/T450的规定进行。试样处理和试验条件按GB/T10739的规定进行。5.2此内容来自标准下载网
5.3尺寸按GB/T451.1进行测定。厚度按GB/T451.3进行测定。
紧度按GB/T451.2和GB/T451.3进行测定。5.5
抗张强度按GB/T453进行测定。
伸长率按GB/T453进行测定。
撕裂度按GB/T455进行测定。
耐折度按GB/T457进行测定。
工频击穿电压按GB/T3333进行测定，干纸介质损耗角正切（tgo）（100℃）按GB/T3334进行测定。水抽提液pH按GB/T1545.2进行测定。水抽提液电导率按GB/T7976进行测定。透气度按GB/T458进行测定。
灰分按GB/T742进行测定。
水分按GB/T462进行测定。
检验规则
GB7969--2003
6.1以一次交货数量为一批，一般应不多于60t，每筒纸应附一份产品质量检验合格证。抽样单位为简，交收检验按GB/T2828的规定进行。6.2电力电缆纸的交收检验抽样方案应符合表2规定。按表2规定进行判断时，若同时出现B类和C类不合格品时，在符合B类不合格品AR.判断值前提下，如果B类和C类不合格品之和的A值小于或等于C类不合格品的A。值时，则判为批合格；若大于，则判为批不合格并进行第二次抽样的检验，检验后判定方法同前。

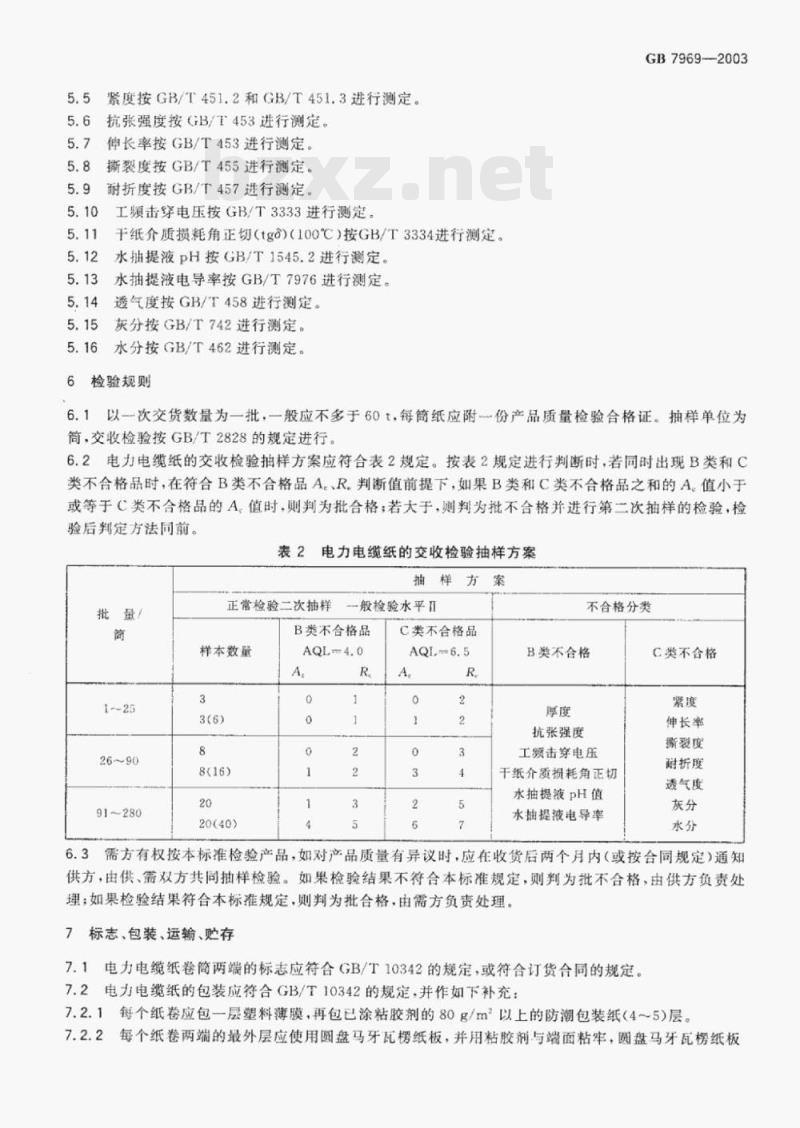

表2电力电缆纸的交收检验抽样方案抽样方案
批量/
91~280
正常检验二次抽样
一般检验水平Ⅱ
B类不合格品
样本数量
20(40)
C类不合格品
不合格分类
B类不合格
抗张强度
工频击穿电压
干纸介质损耗角正切
水抽提液pH值
水抽提液电导率
C类不合格
伸长率
撕裂度
谢折度
透气度
6.3需方有权按本标准检验产品，如对产品质量有异议时，应在收货后两个月内（或按合同规定）通知供方，由供、需双方共同抽样检验。如果检验结果不符合本标准规定，则判为批不合格，由供方负责处理；如果检验结果符合本标准规定，则判为批合格，由需方负责处理。7标志、包装、运输、存
7.1电力电缆纸卷简两端的标志应符合GB/T10342的规定，或符合订货合同的规定。7.2电力电缆纸的包装应符合GB/T10342的规定，并作如下补充：7.2.1每个纸卷应包一层塑料薄膜，再包已涂粘胶剂的80g/m2以上的防潮包装纸（45）层。7.2.2每个纸卷两端的最外层应使用圆盘马牙瓦楞纸板，并用粘胶剂与端面粘牢，圆盘马牙瓦楞纸板GB7969—2003
沿纸卷四周折叠后，用胶带固定在纸卷面上，再用塑料编织带在马牙上捆牢，中间再捆一道塑料编织带。7.3运输时应使用有防护措施的洁净运输工具，不应与有污染的物质共同运输。7.4产品应妥善保管，贮存于干燥、洁净、无毒、无污染的仓库内。搬运和堆垛产品时，不应将卷筒从高处扔下，装卸时应轻卸。
版权专有侵权必究
书号：1550661-20223
GB7969-2003
定价：
中华人民共和国
国家标准
电力电缆纸
GB7969-2003
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
开本880×1230
2004年2月第一版
各地新华书店经售
印张1/2
字数11千字
2004年2月第一次印别
印数1--1500
书号：155066：1-20223
定价8.00
网址bzcbs，com
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
