【TB铁路运输标准】 铁路隧道锚杆

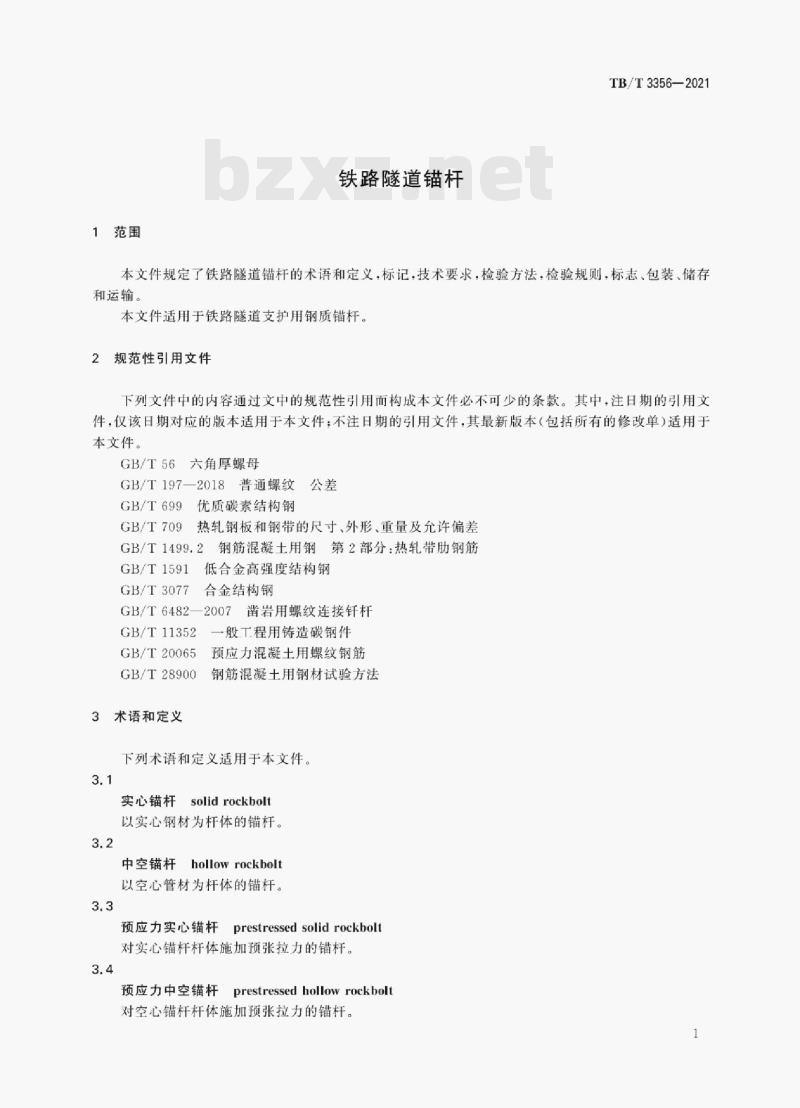

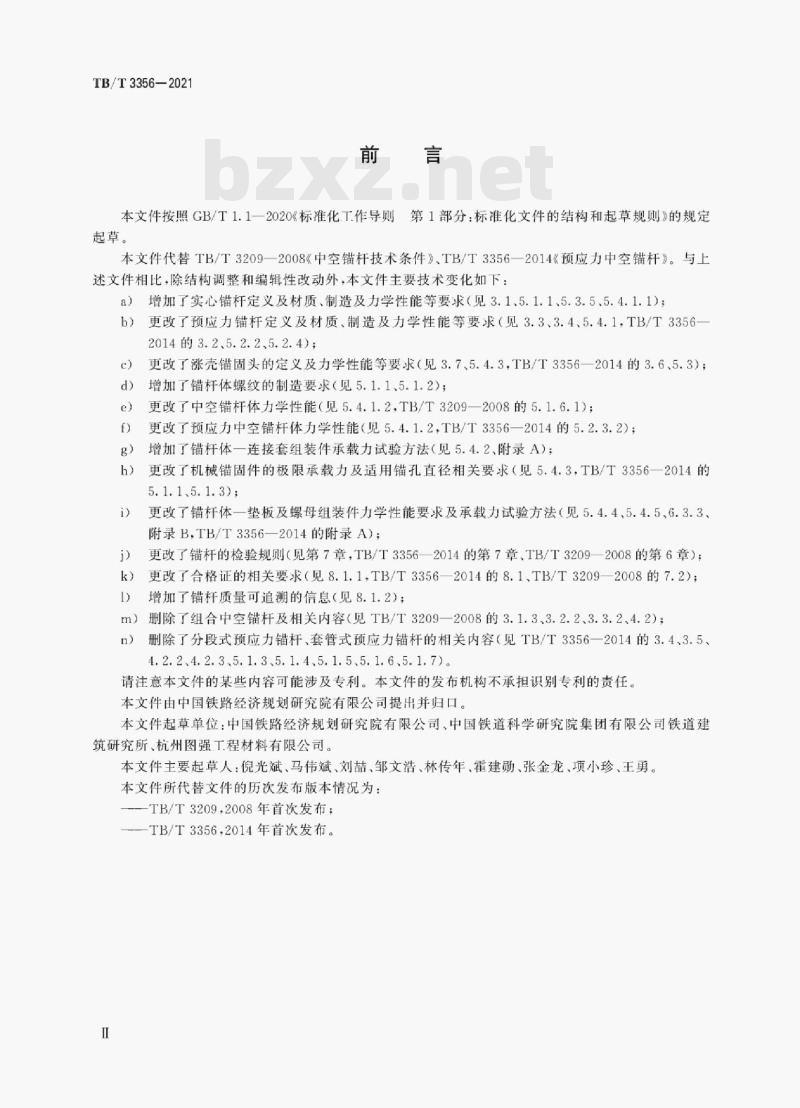

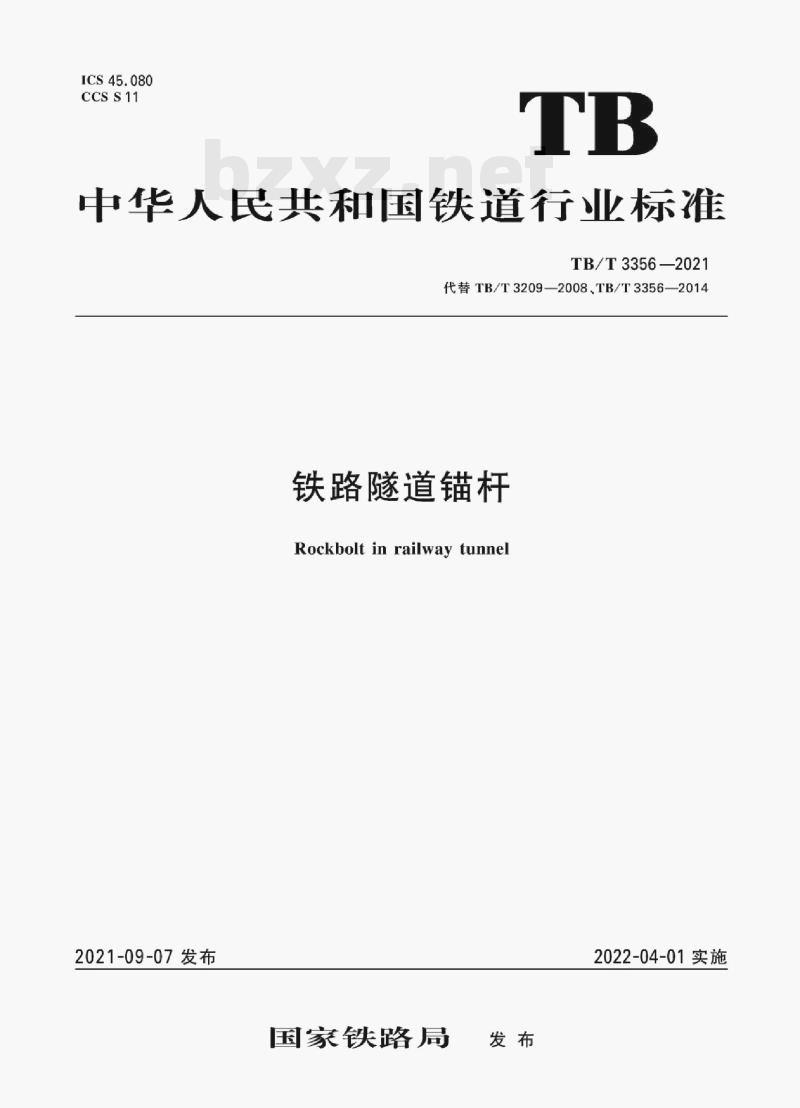

中华人民共和国铁道行业标准 TB/T3356—2021 代替TB/T3209—2008、TB/T3356—2014 铁路隧道锚杆 Rockbolt in railway tunnel 2021-09-07发布 国家铁路局 发布 2022-04-01实施 前言 本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件代替TB/T3209—2008《中空杆技术条件》和TB/T3356—2014《预应力中空杆》。与上述文件相比，除结构调整和编辑性改动外，本文件主要技术变化如下：增加了实心锚杆定义及材质、制造及力学性能要求；更改了预应力锚杆定义及材质、制造及力学性能要求；更改了涨壳锚固头的定义及力学性能要求；增加了锚杆体螺纹的制造要求；更改了中空锚杆体及预应力中空锚杆体力学性能；增加了锚杆体—连接套组装件承载力试验方法；更改了机械锚固件极限承载力及适用锚孔直径要求；更改了锚杆体—垫板及螺母组装件力学性能要求及承载力试验方法；更改了锚杆的检验规则；更改了合格证相关要求；增加了错杆质量可追溯信息；删除了组合中空锚杆及相关内容；删除了分段式预应力锚杆和套管式预应力锚杆相关内容。本文件的发布机构不承担识别专利的责任。本文件由中国铁路经济规划研究院有限公司提出并归口，起草单位包括中国铁路经济规划研究院有限公司、中国铁道科学研究院集团有限公司铁道建筑研究所、杭州图强工程材料有限公司。主要起草人：倪光斌、马伟斌、刘喆、邹文浩、林传年、霍建勋、张金龙、项小珍、王勇。 1 范围 本文件规定了铁路隧道锚杆的术语和定义、标记、技术要求、检验方法、检验规则及标志、包装、储存和运输，适用于铁路隧道支护用钢质锚杆。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。注日期的引用文件仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 - GB/T56 六角厚螺母 - GB/T197—2018 普通螺纹公差 - GB/T699 优质碳素结构钢 - GB/T709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 - GB/T1499.2 钢筋混凝土用钢 第2部分：热轧带肋钢筋 - GB/T1591 低合金高强度结构钢 - GB/T3077 合金结构钢 - GB/T6482 凿岩用螺纹连接钎杆 - GB/T11352 一般工程用铸造碳钢件 - GB/T20065 预应力混凝土用螺纹钢筋 - GB/T28900 钢筋混凝土用钢材试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 实心锚杆 (Solid rockbolt) 以实心钢材制造，用于铁路隧道支护。
