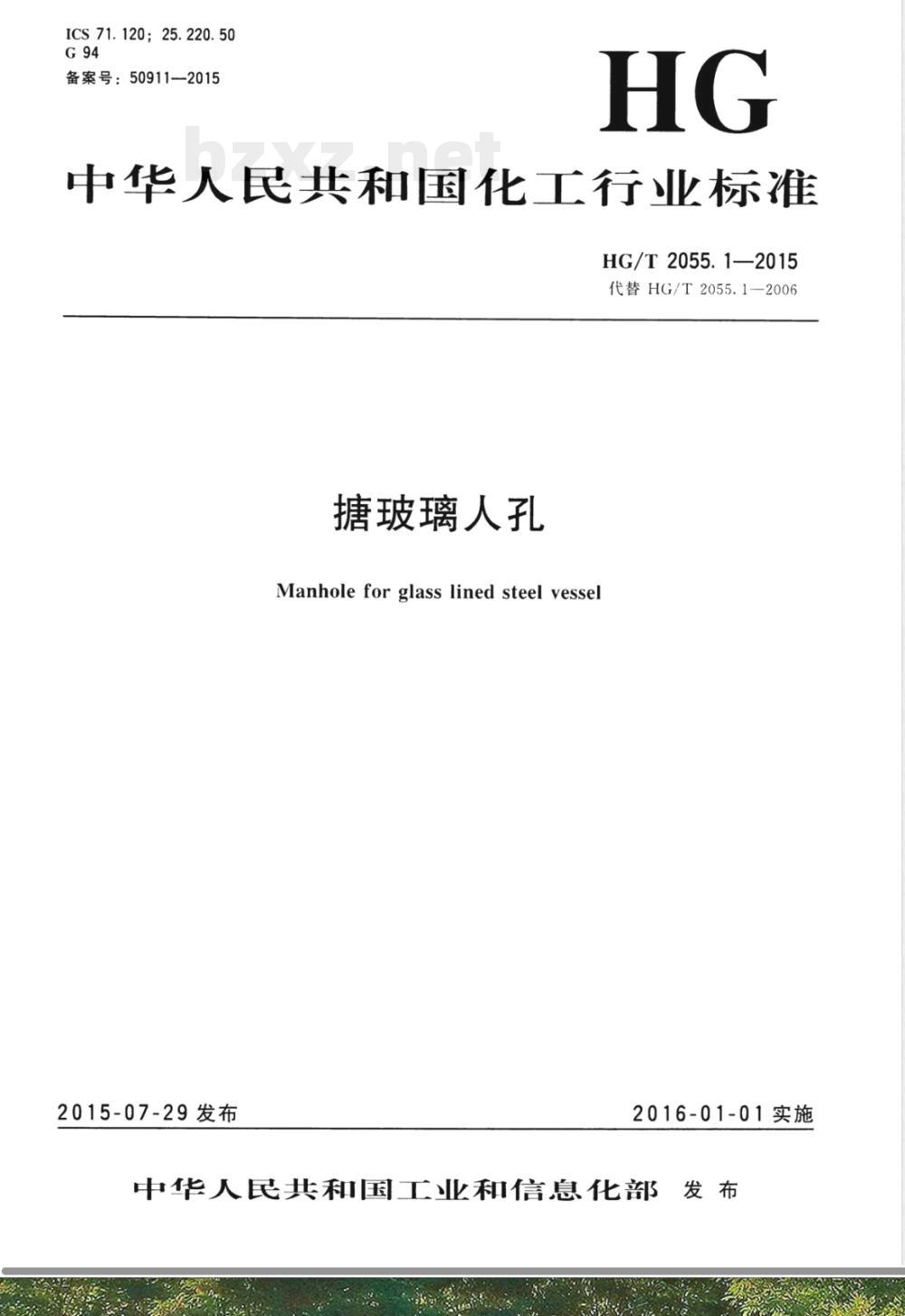

ICS71.120；25.220.50
备案号：50911—2015
中华人民共和国化工行业标准
HG/T2055.1—2015
代替HG/T2055.1-2006
塘玻璃人孔
Manhole for glass lined steel vessel2015-07-29发布
2016-01-01实施

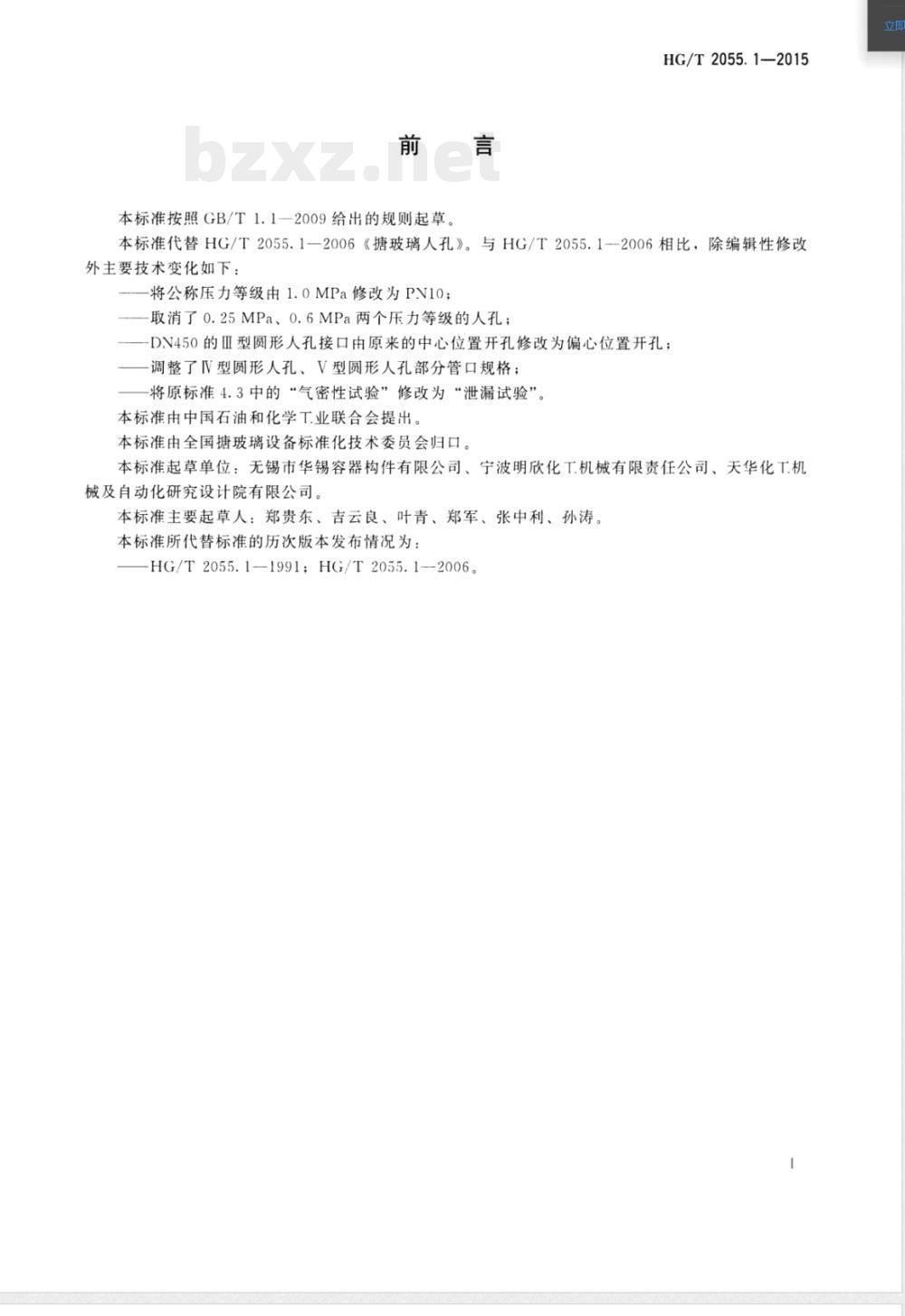

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则起草。HG/T 2055.1—2015
本标准代替HG/T2055.1—2006《糖玻璃人孔》。与HG/T2055.1一2006相比，除编辑性修改外主要技术变化如下：
将公称压力等级由1.0MPa修改为PV10；--取消了0.25MPa、0.6MPa两个压力等级的人孔；-DN450的Ⅲ型圆形人孔接口由原来的中心位置开孔修改为偏心位置开孔；调整了V型圆形人孔、V型圆形人孔部分管口规格；将原标准4.3中的“气密性试验”修改为“泄漏试验”。本标准由中国石油和化学工业联合会提出。本标准由全国糖玻璃设备标准化技术委员会归口。本标准起草单位：无锡市华锡容器构件有限公司、宁波明欣化工机械有限责任公司、天华化工机械及自动化研究设计院有限公司。本标准主要起草人：郑贵东、吉云良、叶青、郑军、张中利、孙涛。本标准所代替标准的历次版本发布情况为：HG/T2055.1-1991;HG/T2055.1-20061范围

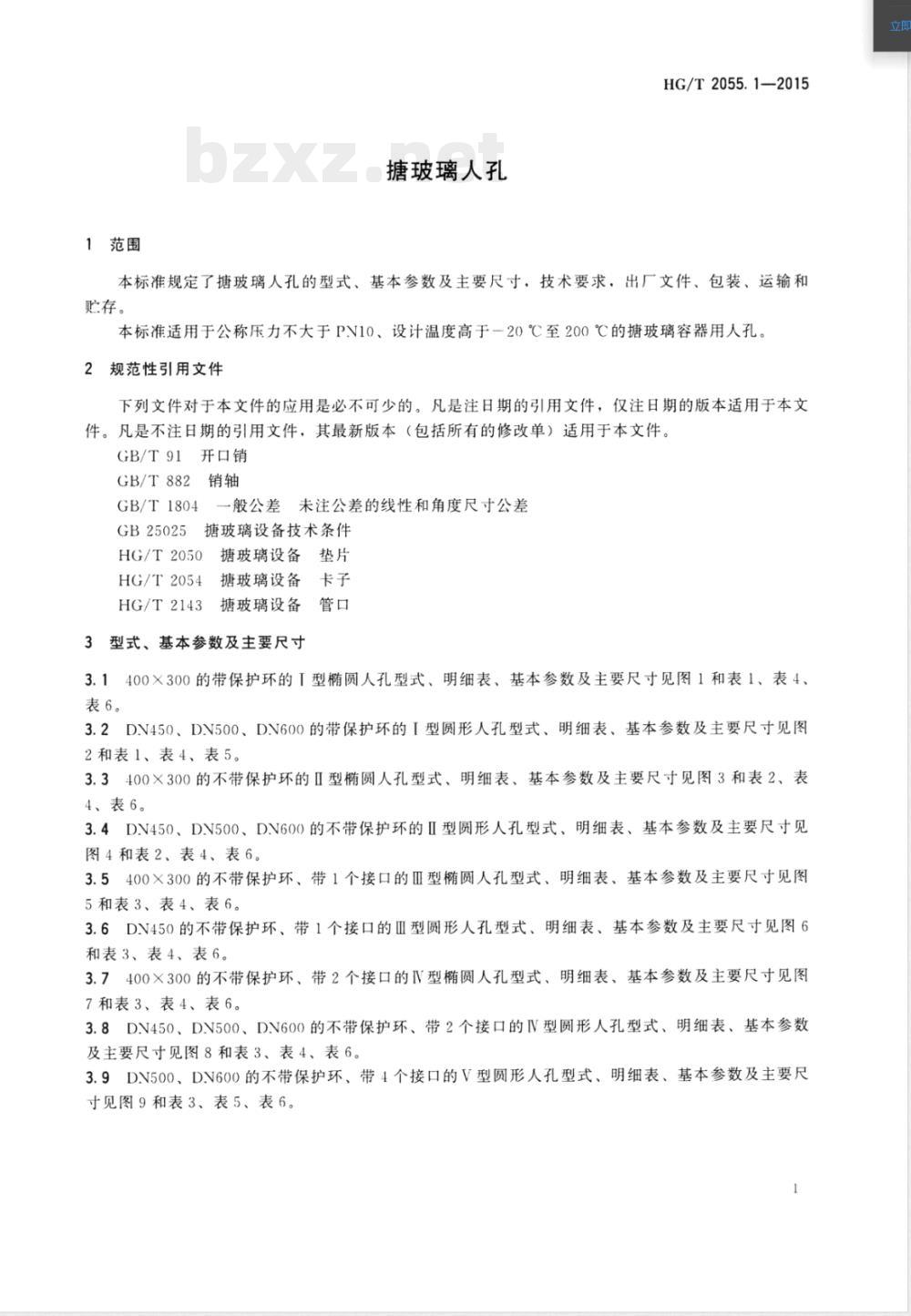

塘玻璃人孔
HG/T2055.1—2015
本标准规定了塘玻璃人孔的型式、基本参数及主要尺寸，技术要求，出厂文件、包装、运输和存。
本标准适用于公称压力不大于PV10、设计温度高于一20℃至200℃的糖玻璃容器用人孔。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T91
开口销
GB/T882销轴
一般公差未注公差的线性和角度尺寸公差GB/T1804
GB25025糖玻璃设备技术条件
塘玻璃设备垫片
HG/T2050
HG/T2054
塘玻璃设备卡子
HG/T2143糖玻璃设备管口
3型式、基本参数及主要尺寸
3.1400×300的带保护环的I型椭圆人孔型式、明细表、基本参数及主要尺寸见图1和表1、表4、表6。
3.2DV450、DN500、D.N600的带保护环的I型圆形人孔型式、明细表、基本参数及主要尺寸见图2和表1、表4、表5。
3.3400×300的不带保护环的Ⅱ型椭圆人孔型式、明细表、基本参数及主要尺寸见图3和表2、表4、表6。
3.4DV450、D.N500、DN600的不带保护环的Ⅱ型圆形人孔型式、明细表、基本参数及主要尺寸见图4和表2、表4、表6。
3.5400×300的不带保护环、带1个接口的Ⅲ型椭圆人孔型式、明细表、基本参数及主要尺寸见图5和表3、表4、表6。
3.6DV450的不带保护环、带1个接口的Ⅲ型圆形人孔型式、明细表、基本参数及主要尺寸见图6和表3、表4、表6。
3.7400×300的不带保护环、带2个接口的IV型椭圆人孔型式、明细表、基本参数及主要尺寸见图7和表3、表4、表6。
3.8DV450、DN500、DV600的不带保护环、带2个接口的IV型圆形人孔型式、明细表、基本参数及主要尺寸见图8和表3、表4、表6。3.9DN500、D.V600的不带保护环、带4个接口的V型圆形人孔型式、明细表、基本参数及主要尺寸见图9和表3、表5、表6。

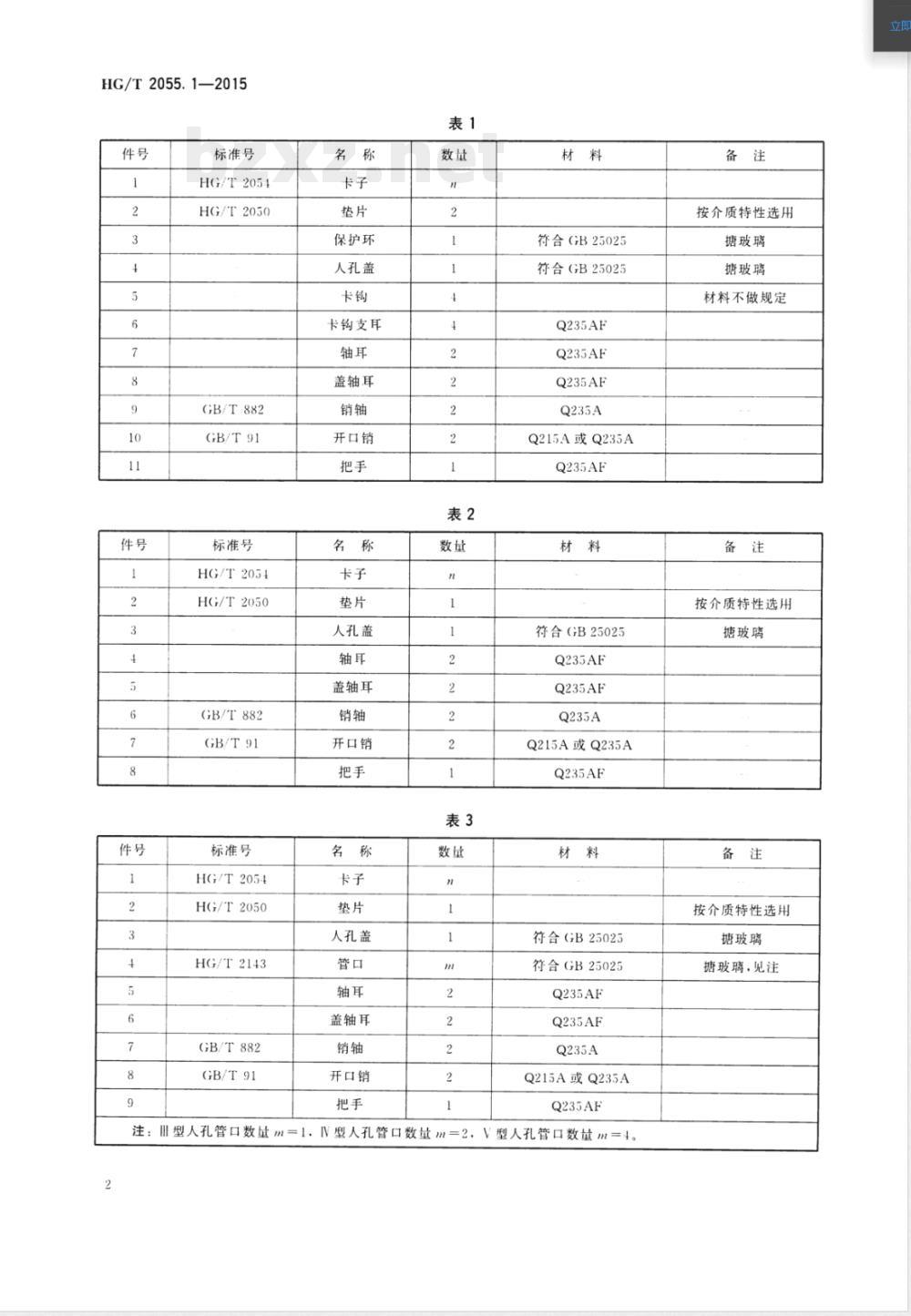

HG/T2055.1—2015
标准号
HG/T2054
HG/T2050
GB/T 882
GB/T 91
标准号下载标准就来标准下载网
HG/T2054
HG/T2050
GB/T882
GB/T 91
标准号
HG/T2054
HG/T2050
HG/T2143
GB/T882
GB/T 91
保护环
人孔盖
卡钩支耳
盖轴耳
开口销
人孔盖
盖轴耳
开口销
人孔盖
盖轴耳
开口销
符合（B25025
符合（GB25025
Q235AF
Q235AF
Q235AF
Q215A或Q235A
Q235AF
符合（GB25025
Q235AF
Q235AF
Q215A或Q235A
Q235AF
符合（GB25025
衍合GB25025
Q235AF
Q235AF
Q215A或Q235A
Q235AF
注：II型人孔管口数量m=1.IN型人孔管口数量m=2，V型人孔管口数㎡=4。2
按介质特性选用
糖玻璃
塘玻璃
材料不做规定
按介质特性选用
糖玻璃
按介质特性选用
糖玻璃
糖玻璃，见注

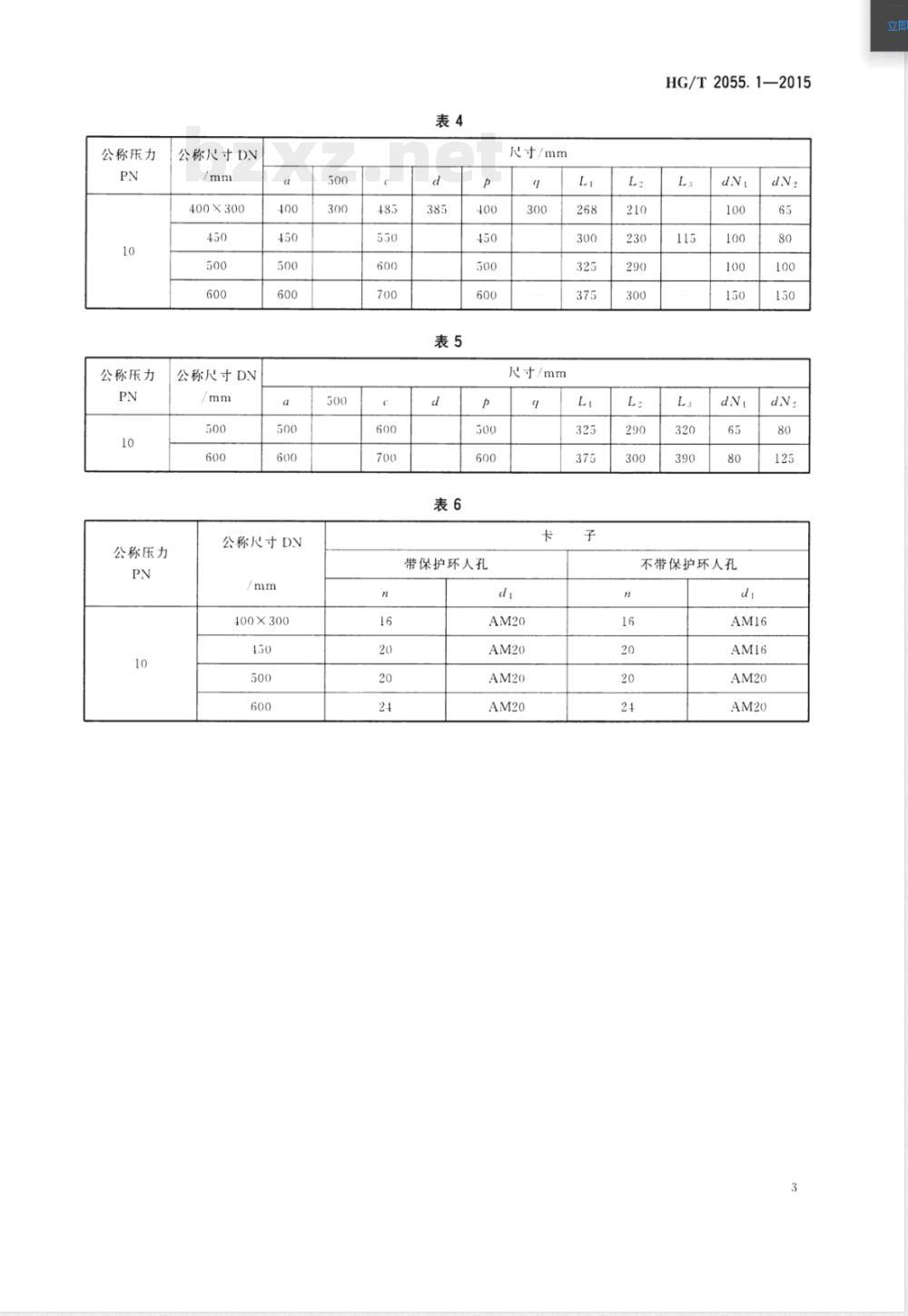

公称压力
公称压力
公称压力
公称尺寸DV
400×300
公称尺寸DV
公称尺寸DV
400×300
带保护环人孔
尺寸/mm
尺寸/mm
HG/T2055.1—2015
不带保护环人孔
HG/T2055.1—2015
椭球半径px
表面塘玻璃
椭圆axb
椭圆(c-5)×(d-5)
椭圆cxd
A-A旋转
图1带保护环的I型椭圆人孔
单位为毫米
单位为毫米
A-A旋转
表面据玻璃
球半径p
图2带保护环的型圆形人孔
表面据玻璃
椭球半径px
椭圆axb
椭圆cxd
图3不带保护环的Ⅱ型椭圆人孔
表面玻璃
球半径
图4不带保护环的Ⅱ型圆形人孔
HG/T2055.1—2015
单位为毫米
单位为毫米
HG/T2055.1—2015
表面糖玻璃
椭球半径p>
椭圆axb
椭圆cxd
不带保护环、带1个接口的Ⅲ型椭圆人孔表面糖玻璃
球半径P
图6不带保护环、带1个接口的Ⅲ型圆形人孔单位为毫米
单位为毫米
表面糖玻璃
随球半径px
椭圆axb
椭圆cxd
图7不带保护环、带2个接口的V型椭圆人孔表面糖玻璃
椭球半径pxg
椭圆axb
椭圆cxd
不带保护环、带2个接口的V型圆形人孔HG/T2055.1—2015
单位为毫米
单位为毫米
HG/T2055.1—2015
3.10标记示例
面糖玻璃
球半径p
图9不带保护环、带4个接口的V型圆形人孔单位为毫米
符合HG/T2055.1，公称直径DN500、公称压力PV10、不带保护环的Ⅱ型糖玻璃人孔标记如下：
塘玻璃人孔HG/T2055.1-500-10-Ⅱ符合HG/T2055.1，公称尺寸400×300、公称压力PN10、带保护环的「型塘玻璃人孔标记如下：
塘玻璃人孔HG/T2055.1-400×300-10-T4技术要求
4.1人孔盖、保护环的材料选用、设计、制造、检验和验收应符合GB25025、本标准和图样的规定。
4.2机加.T面制造公差按GB/T1804中的m级。4.3带保护环的人孔．保护环的平面度不大于2mm，4.4人孔应按糖玻璃设备总图或装配图的要求进行耐压试验和泄漏试验。5出厂文件、包装、运输和购存
5.1出厂产品应附有装箱单、产品合格证和质量证明文件。质量证明文件至少应包括主要受压元件材质证明书、材料清单、结构尺寸检查报告和无损检测报告等内容。8
5.2外露塘玻璃面应用软包装材料包扎，装箱时须可靠固定。5.3搬动和运输时应避免碰撞，包装箱不许倒置5.4产品应存放在室内，不允许露天存放或堆置。HG/T2055.1-2015
