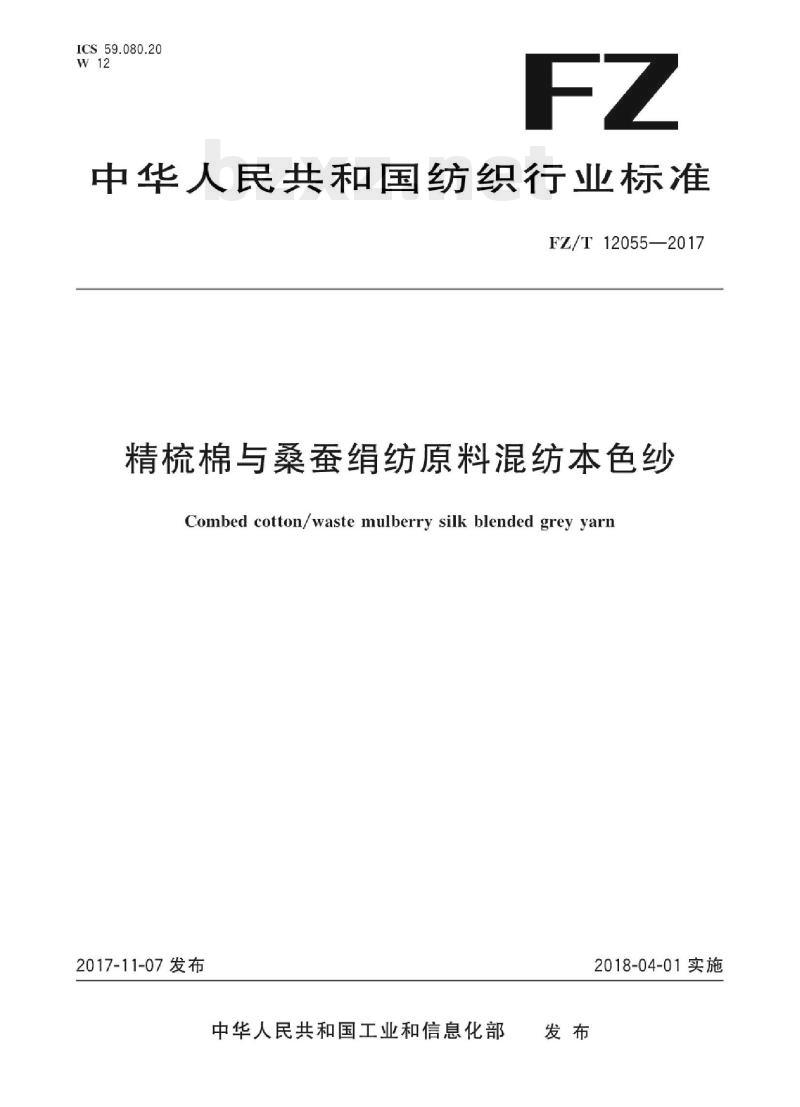

【FZ纺织行业标准】 精梳棉与桑蚕绢纺原料混纺本色纱

ICS59.080.20
中华人民共和国纺织行业标
FZ/T12055—2017
精梳棉与桑蚕绢纺原料混纺本色纱Combed cotton/waste mulberry silk blended grey yarn2017-11-07发布
中华人民共和国工业和信息化部发布
2018-04-01实施

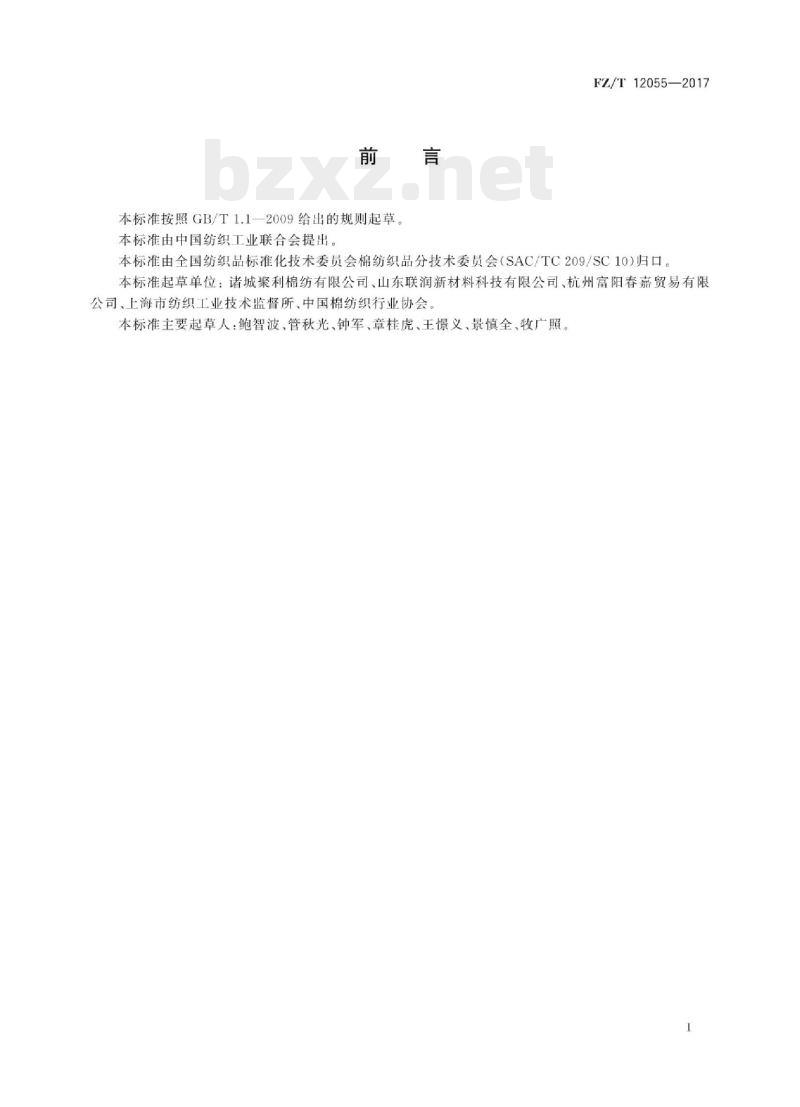

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T12055—2017
本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10)归口。本标准起草单位：诸城聚利棉纺有限公司、山东联润新材料科技有限公司、杭州富阳春嘉贸易有限公司、上海市纺织工业技术监督所、中国棉纺织行业协会本标准主要起草人：鲍智波、管秋光、钟军、章桂虎、王憬义、景慎全、牧广照。1范围

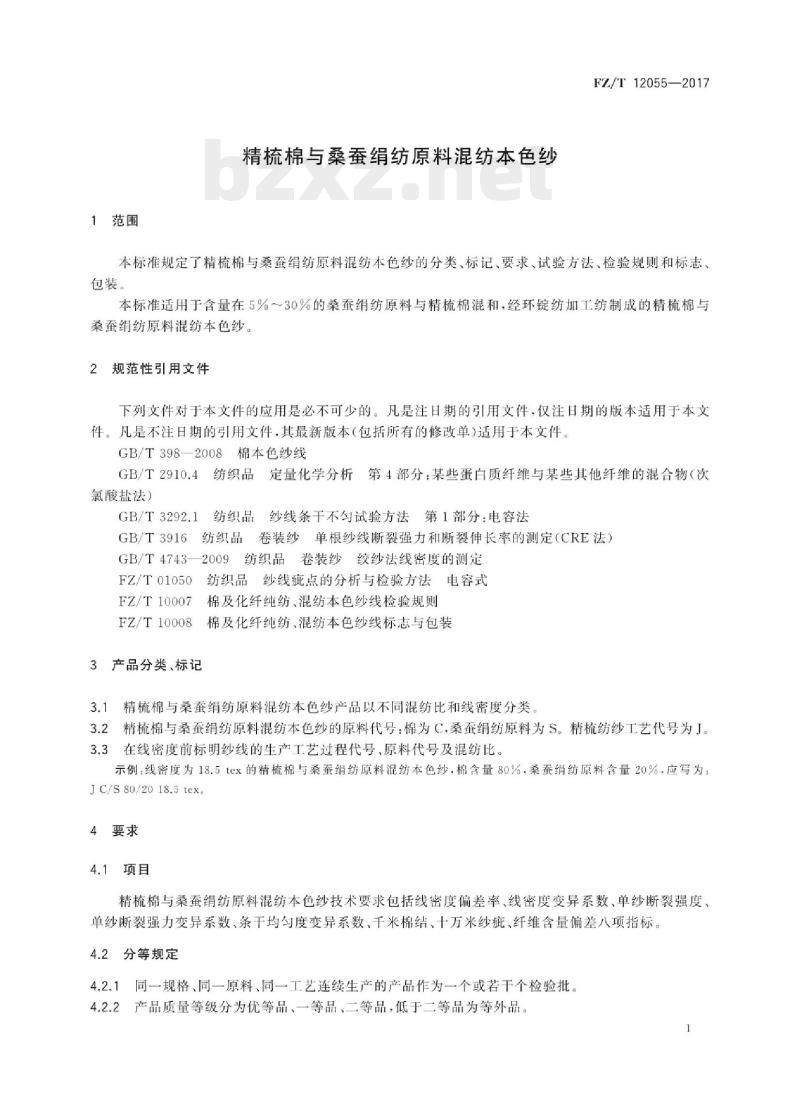

精梳棉与桑蚕绢纺原料混纺本色纱FZ/T12055—2017
本标准规定了精梳棉与桑蚕绢纺原料混纺本色纱的分类、标记、要求、试验方法、检验规则和标志包装。
本标准适用于含量在5%～30%的桑蚕绢纺原料与精梳棉混和，经环锭纺加工纺制成的精梳棉与桑蚕绢纺原料混纺本色纱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T398—2008棉本色纱线
GB/T2910.4
纺织品定量化学分析第4部分：某些蛋白质纤维与某些其他纤维的混合物（次氯酸盐法）
GB/T3292.1
GB/T3916
纺织品纱线条干不匀试验方法第1部分：电容法纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定（CRE法）GB/T4743一2009纺织品卷装纱绞纱法线密度的测定FZ/T01050
FZ/T10007
FZ/T10008
纺织品纱线疵点的分析与检验方法电容式棉及化纤纯纺、混纺本色纱线检验规则棉及化纤纯纺，混纺本色纱线标志与包装3产品分类、标记
精梳棉与桑蚕绢纺原料混纺本色纱产品以不同混纺比和线密度分类精梳棉与桑蚕绢纺原料混纺本色纱的原料代号：棉为C，桑蚕绢纺原料为S。精梳纺纱工艺代号为J。3.2元
3.3在线密度前标明纱线的生产工艺过程代号、原料代号及混纺比。示例：线密度为18.5tex的精梳棉与桑蚕绢纺原料混纺本色纱，棉含量80%，桑蚕绢纺原料含量20%，应写为J C/S 80/20 18.5 tex.
4要求
4.1项目
精梳棉与桑蚕绢纺原料混纺本色纱技术要求包括线密度偏差率、线密度变异系数、单纱断裂强度、单纱断裂强力变异系数、条干均勾度变异系数、千米棉结、十万米纱症、纤维含量偏差八项指标。4.2分等规定
4.2.1同一规格、同一原料、同一工艺连续生产的产品作为一个或若干个检验批，4.2.2产品质量等级分为优等品、一等品、二等品，低于二等品为等外品。1
FZ/T12055—2017
4.2.3精梳棉与桑蚕绢纺原料混纺本色纱质量等级根据产品规格以考核项目中最低一项进行评等4.3技术要求
精梳棉与桑蚕绢纺原料混纺本色纱的技术要求4.3.1
按表1规定。
精梳棉与桑蚕绢纺原料混纺本色纱的技术要求线密度
公称线密度
11.1~13.0
13.1~16.0
16.1~20.0
20.1~24.0
24.1~31.0
31.1及以上
偏差率
线密度变
异系数
单纱断裂
cN/tex
单纱断裂强力
变异系数bzxz.net
4.3.2精梳棉与桑蚕纺原料混纺本色纱其他技术要求条干均匀度
变异系数
千米棉结
（+200%）
个/km
十万米纱症
个/105m
精梳棉与桑蚕绢纺原料混纺本色纱的纤维含量允许偏差为士1.5%，例如JC/S80/20精梳棉与桑蚕绢纺原料混纺本色纱，则允许含量为：棉78.5%～81.5%，桑蚕绢纺原料21.5%～18.5%。纤维含量偏差超过土1.5%时，评该批产品为等外品。2
5试验方法
5.1试验条件
各项试验应在各方法标准规定的条件下进行。5.2取样规定
FZ/T12055—2017
从检验批次中随机抽取20个简纱，各项目所需样品数量及试验次数按表2规定，若检验批中的简纱数小于20个，则全部抽取作为样品。表2精梳棉与桑蚕绢纺原料混纺本色纱各项目样品数量及试验次数的规定项目
线密度变异系数、线密度偏差率断裂强度、断裂强力变异系数
条干均勾度变异系数、千米棉结十万米纱疵
纤维含量偏差
简子数/个
每简试验次数
总次数
注：线密度变异系数、线密度偏差率，断裂强度、断裂强力变异系数、条干均匀度变异系数可进行在线产品取样，具体取样规定参见附录A，但用户对产品质量有异议时，则以成品质量检验为准。5.3线密度变异系数、线密度偏差率试验摇取绞纱长度应按GB/T4743—2009规定执行，其中线密度变异系数采用程序1，线密度采用程序3。公称线密度的100m标准质量和标准干燥质量按附录B计算，线密度偏差率将烘干后的绞纱折算至100m质量，并按式（1)计算：
m-ma×100
式中：
线密度偏差率，%；
100m试样实测干燥质量，单位为克（g）；100m试样标准干燥质量，单位为克（g）。5.4单纱断裂强度及单纱断裂强力变异系数试验按GB/T3916规定执行。
条干均匀度变异系数、千米棉结（+200%）试验5.5
按GB/T3292.1规定执行。
5.6十万米纱症试验
按FZ/T01050规定执行，十万米纱疵结果用A3、B3、C3、D2以上九级疵点之和表示。++（1)
FZ/T12055—2017
纤维含量偏差试验
按GB/T2910.4规定执行，纤维含量以公定质量比表示。试验结果的表示
一批纱的各种试验结果是由该种试验的全部试验值的计算结果表示各种试验结果的计算精确度，除已规定者外，按表3规定执行
3计算值的数值修约位数规定
单纱断裂强度/（eN/tex）
单纱断裂强力变异系数/%
线密度变异系数/%
线密度偏差率/%
条干均匀度变异系数/%
千米棉结/（个/km）
十万米纱症/（个/105m）
百米质量（每批平均）/（g/100m）平均线密度/tex
纤维含量偏差/%
折算质量用回潮率/%
检验规则
保留小数位数
按FZ/T10007规定执行，其中成包净重验收按GB/T398一2008规定执行标志、包装
按FZ/T10008规定执行。
8其他
用户对本标准有特殊要求者，供需双方可另订协议。4
A.1在线产品取样周期及卷装形式A.1.1
附录A
（资料性附录）
在线产品取样及计算
FZ/T12055—2017
-般两天取样试验一次，但周期
一经确定，不得任意变更。十万米纱疵、纤维含量偏差试验周期可适当延长，但不得超过两周。2取样的卷装形式为管纱。
在线产品取样数及试验次数
A.2.1各项试验应在各方法标准规定的条件下进行，如生产需要，可以在接近车间温湿度条件下进行但试验地点的温湿度应稳定，并不得故意偏离标准条件。2在线产品样数见表A.1。
表A.1在线产品取样数
生产同一品种的开台数
每机台上采取管纱数
总管纱数
取样时不得均在车头或车尾取样，不得取同一锭带上的4个管纱。10
30及以上
A.2.3线密度变异系数、线密度偏差率试验，每份试样30个管纱，每管摇取1缕，总数为30次（开台数在5台及以下的产品，线密度变异系数、线密度偏差率试验可相应减少拔管数，拔取15个管纱，每管摇取2缕）。
A.2.4单纱断裂强度及单纱断裂强力变异系数试验，单纱每份试样30个管纱，每管测试2次，总数为60次（开台数在5台及以下者，可每份试样15个管纱，每管测试4次）。采用全自动纱线强力试验仪的取样数，纱线均为20个管纱，每管测5次，总数为100次。5条干均勾度变异系数需在各机台随机抽取10个管纱，试验次数为10次。A.2.5
FZ/T12055—2017
附录B
（规范性附录）
精梳棉与桑蚕绢纺原料混纺本色纱百米质量的计算B.1精梳棉与桑蚕纺原料混纺本色纱的公定回潮率，按公定质量混纺比例计算，见式（B.1）；也可按干重混纺比例计算，见式（B.2），计算结果修约至小数点后一位。其中桑蚕绢纺原料的公定回潮率为11.0%，棉公定回潮率为8.5%。
a）以公定质量混纺比例计算公定回潮率，以百分率表示：BeWe
b）以干重混纺比例计算公定回潮率，以百分率表示：W
式中：
公定回潮率，%；
WXAc+WsXAs
棉、桑蚕绢纺原料公定回潮率，%：棉、桑蚕绢纺原料干燥质量混纺百分比例；棉、桑蚕绢纺原料公定质量混纺百分比例。（B.1)
（B.2）
B.2100m纱线在公定回潮率时的标准质量（g）按式（B.3)计算，计算结果修约至小数点后三位T
式中：
100m纱线在公定回潮率时的标准质量，单位为克（g）：T，纱线公称线密度，单位为特克斯（tex）。B.3100m纱线的标准干燥质量（g）按式（B.4)计算，计算结果修约至小数点后三位。ma
式中：
100m纱线标准干燥质量，单位为克（g）；纱线公称线密度，单位为特克斯（tex）；公定回潮率，%。
（B.3）
FZ/T12055-2017
中华人民共和国纺织
行业标准
精梳棉与桑蚕纺原料混纺本色纱FZ/T12055—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2017年12月第一版
书号：1550662-31857
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
