【FZ纺织行业标准】 针织横机三角通用技术条件

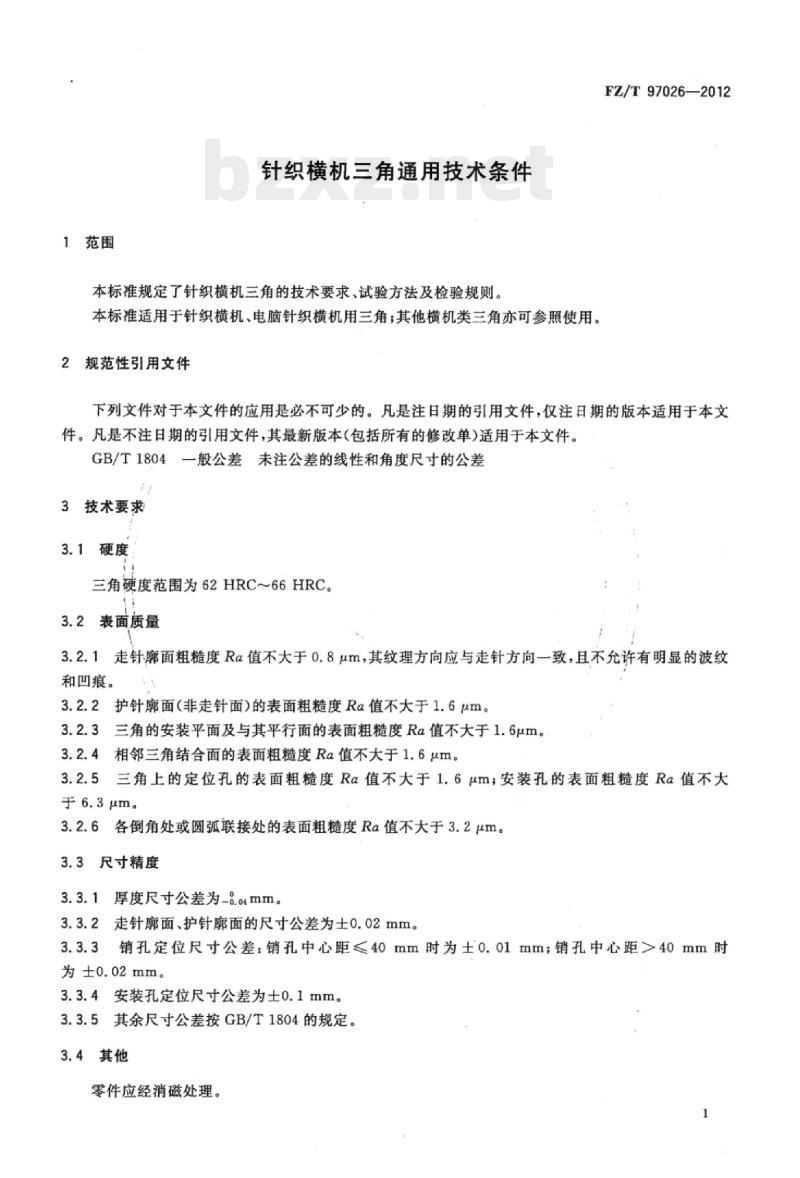

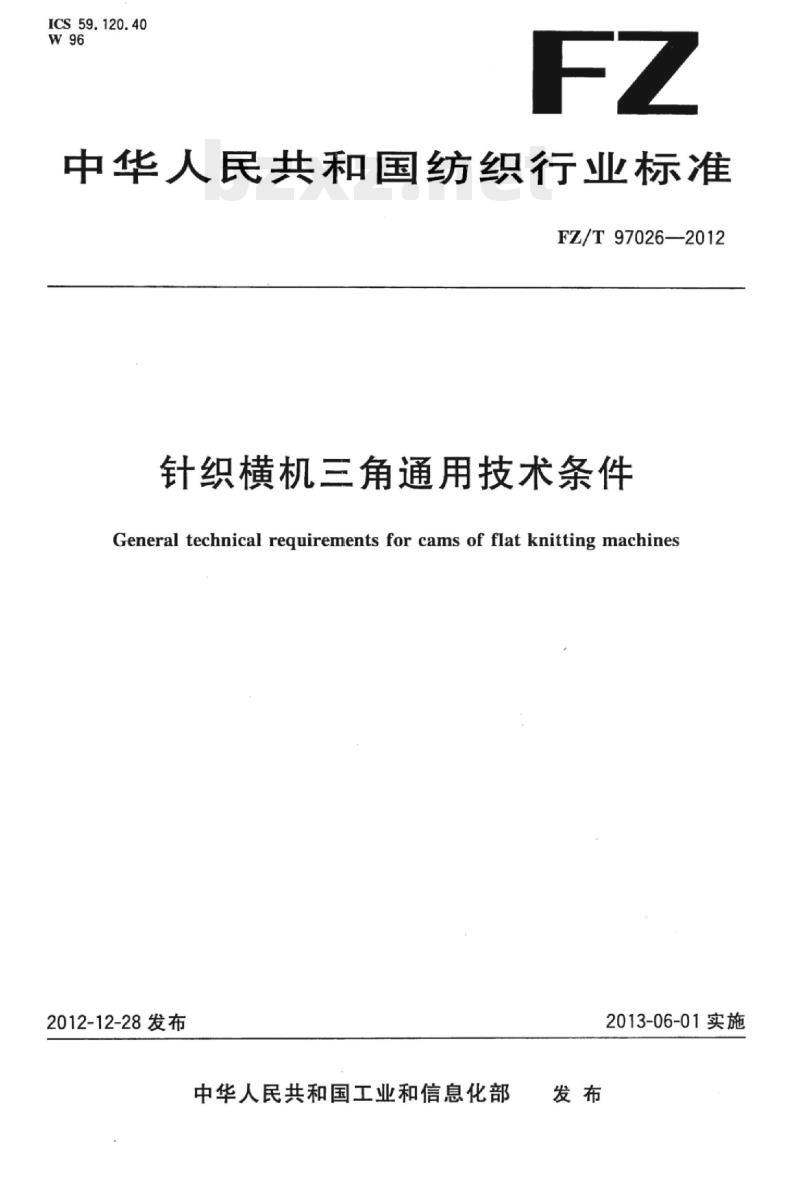

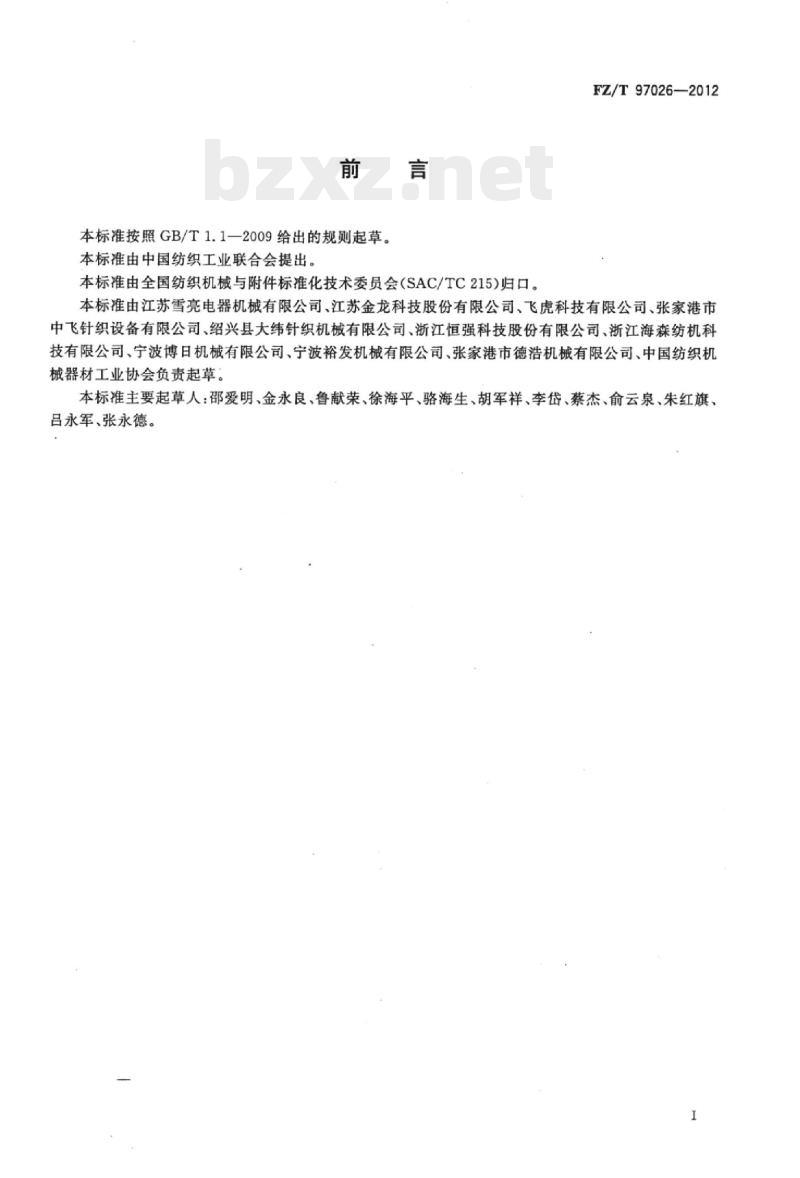

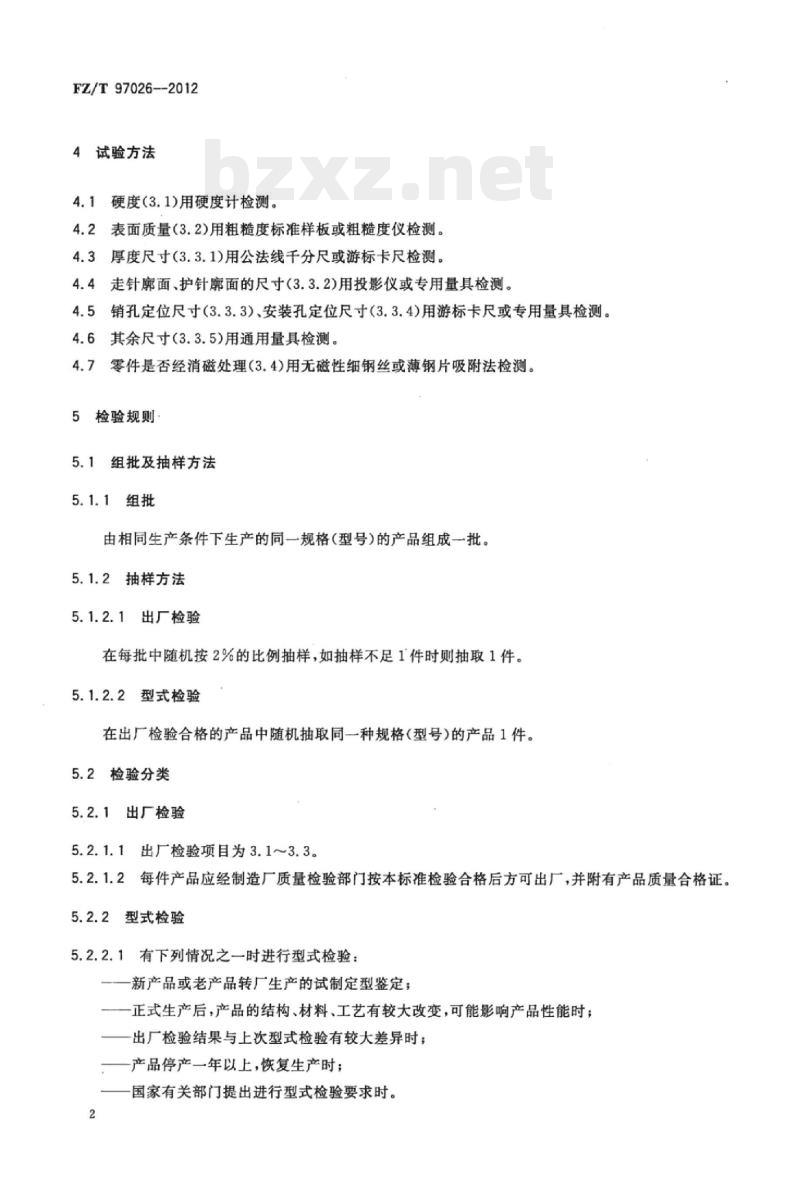

ICS 59.120.40 W96 FZ/T 97026—2012 中华人民共和国纺织行业标准 针织横机三角通用技术条件 General technical requirements for cams of flat knitting machines 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准由江苏雪亮电器机械有限公司、江苏金龙科技股份有限公司、飞虎科技有限公司、张家港市中飞针织设备有限公司、绍兴县大纬针织机械有限公司、浙江恒强科技股份有限公司、浙江海森纺机科技有限公司、宁波博日机械有限公司、宁波裕发机械有限公司、张家港市德浩机械有限公司、中国纺织机械器材工业协会负责起草。 本标准主要起草人：邵爱明、金永良、鲁献荣、徐海平、骆海生、胡军祥、李岱、蔡杰、俞云泉、朱红旗、吕永军、张永德。 1 范围 本标准规定了针织横机三角的技术要求、试验方法及检验规则。 本标准适用于针织横机、电脑针织横机用三角，其他横机类三角亦可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1804《一般公差 未注公差的线性和角度尺寸的公差》（:contentReference[oaicite:0]{index=0}） 3 技术要求 3.1 硬度 三角硬度范围为62HRC～66HRC。 3.2 表面质量 3.2.1 走针廓面粗糙度Ra值不大于0.8μm，其纹理方向应与走针方向一致，且不允许有明显波纹和凹痕。 3.2.2 护针廓面（非走针面）表面粗糙度Ra值不大于1.6μm。 3.2.3 三角安装平面及与其平行面的表面粗糙度Ra值不大于1.6μm。 3.2.4 相邻三角结合面的表面粗糙度Ra值不大于1.6μm。 3.2.5 定位孔表面粗糙度Ra值不大于1.6μm；安装孔Ra值不大于6.3μm。 3.2.6 各倒角或圆弧连接处表面粗糙度Ra值不大于3.2μm。 3.3 尺寸精度 3.3.1 厚度尺寸公差为-0.04mm。 3.3.2 走针廓面、护针廓面尺寸公差为±0.02mm。 3.3.3 销孔定位尺寸公差：中心距＜40mm为±0.01mm；中心距＞40mm为±0.02mm。 3.3.4 安装孔定位尺寸公差为±0.1mm。 3.3.5 其余尺寸公差按GB/T 1804规定执行。 3.4 其他 零件应经消磁处理。 4 试验方法 4.1 硬度采用硬度计检测。 4.2 表面质量采用粗糙度样板或粗糙度仪检测。 4.3 厚度尺寸采用千分尺或游标卡尺检测。 4.4 走针廓面及护针廓面尺寸采用投影仪或专用量具检测。 4.5 销孔及安装孔定位尺寸采用游标卡尺或专用量具检测。 4.6 其余尺寸采用通用量具检测。 4.7 消磁处理采用无磁性钢丝或薄钢片吸附法检测。 5 检验规则 5.1 组批及抽样方法 5.1.1 组批：相同生产条件下同一规格产品为一批。 5.1.2 抽样：出厂检验按2%比例抽样，不足1件抽1件；型式检验随机抽取1件。 5.2 检验分类 5.2.1 出厂检验 出厂检验项目为3.1～3.3，产品须检验合格并附合格证方可出厂。 5.2.2 型式检验 出现新产品试制定型、结构工艺重大变化、检验差异较大、停产后恢复生产或主管部门要求时进行。 检验项目为本标准全部内容。 5.3 判定规则 任一指标不符合标准要求即判定为不合格。 5.4 其他 使用过程中如发现不符合标准情况，由制造厂与使用方协商处理。
