【FZ纺织行业标准】 棉/水溶性维纶本色线

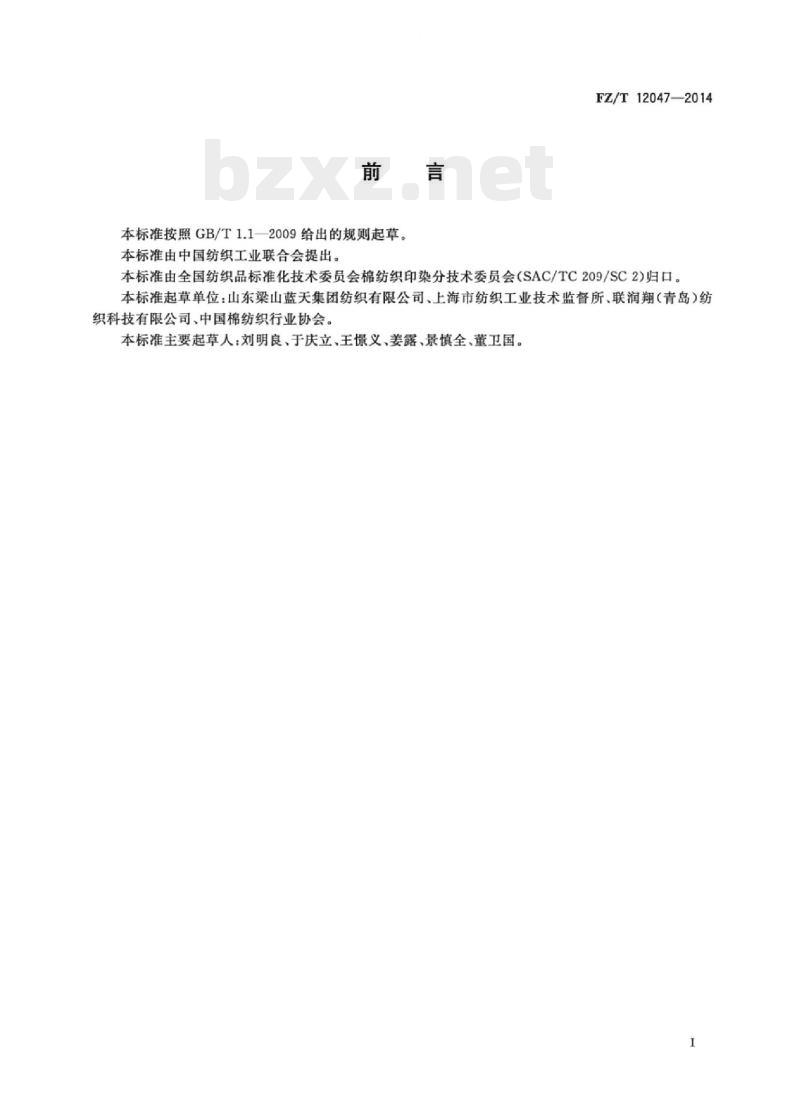

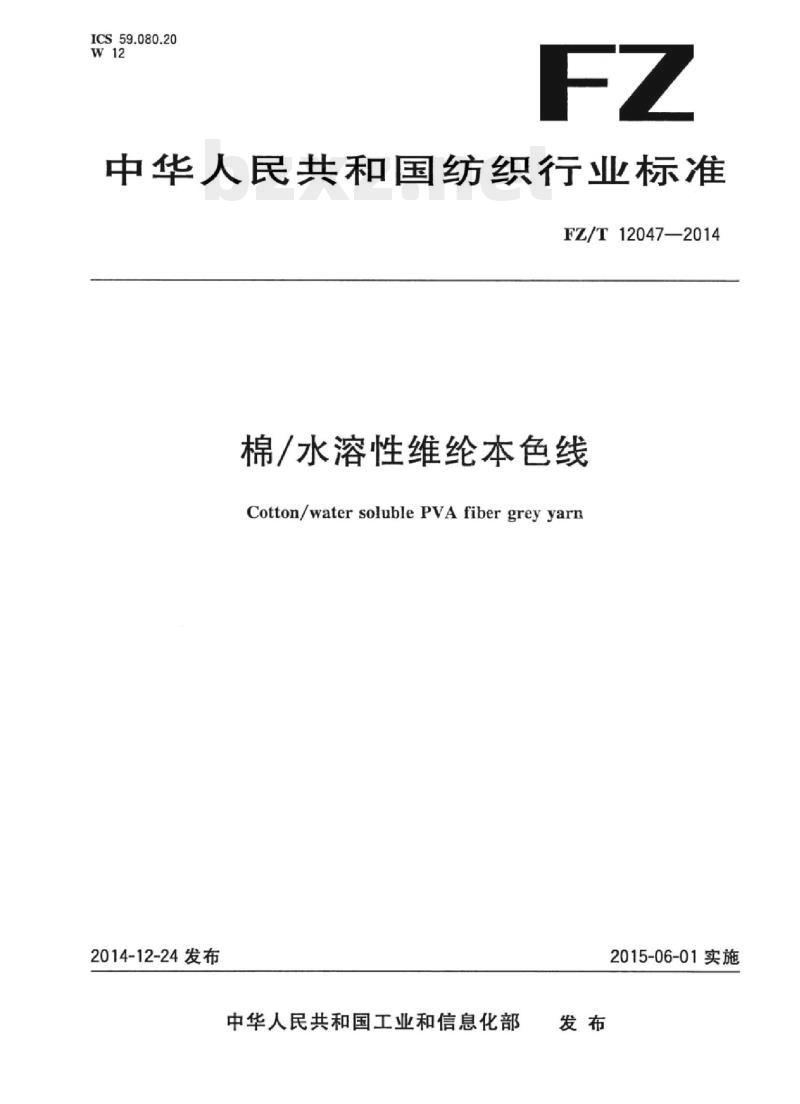

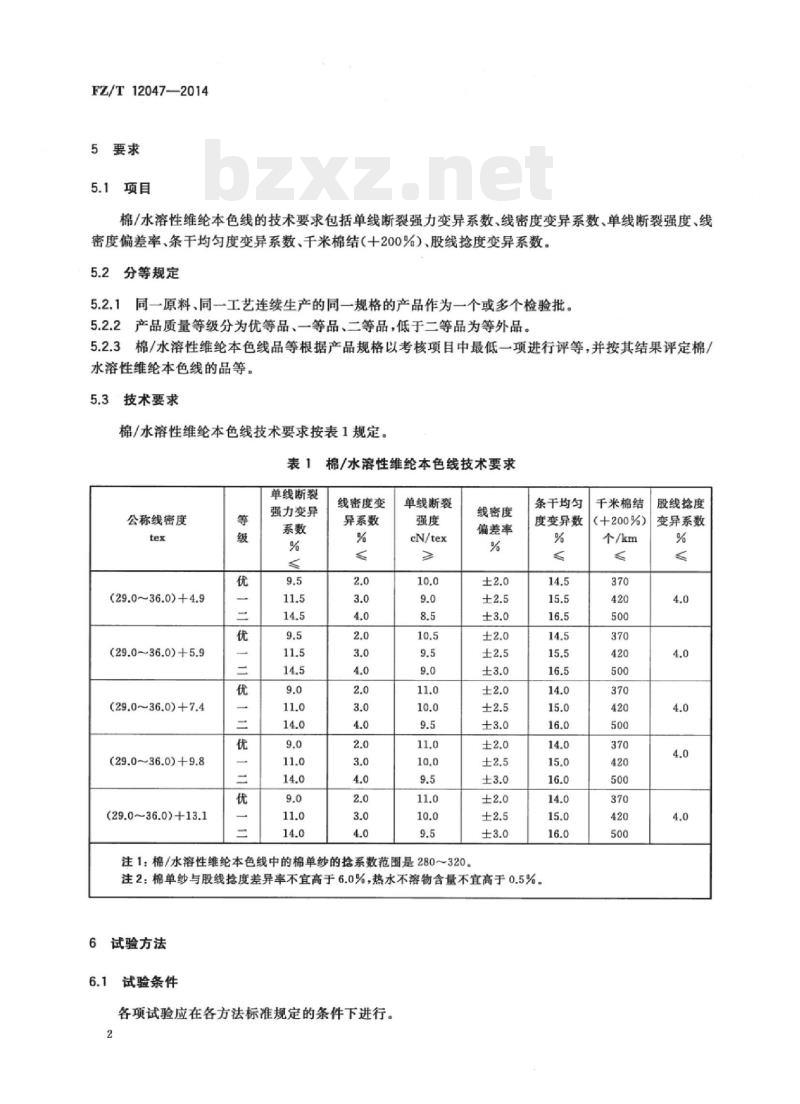

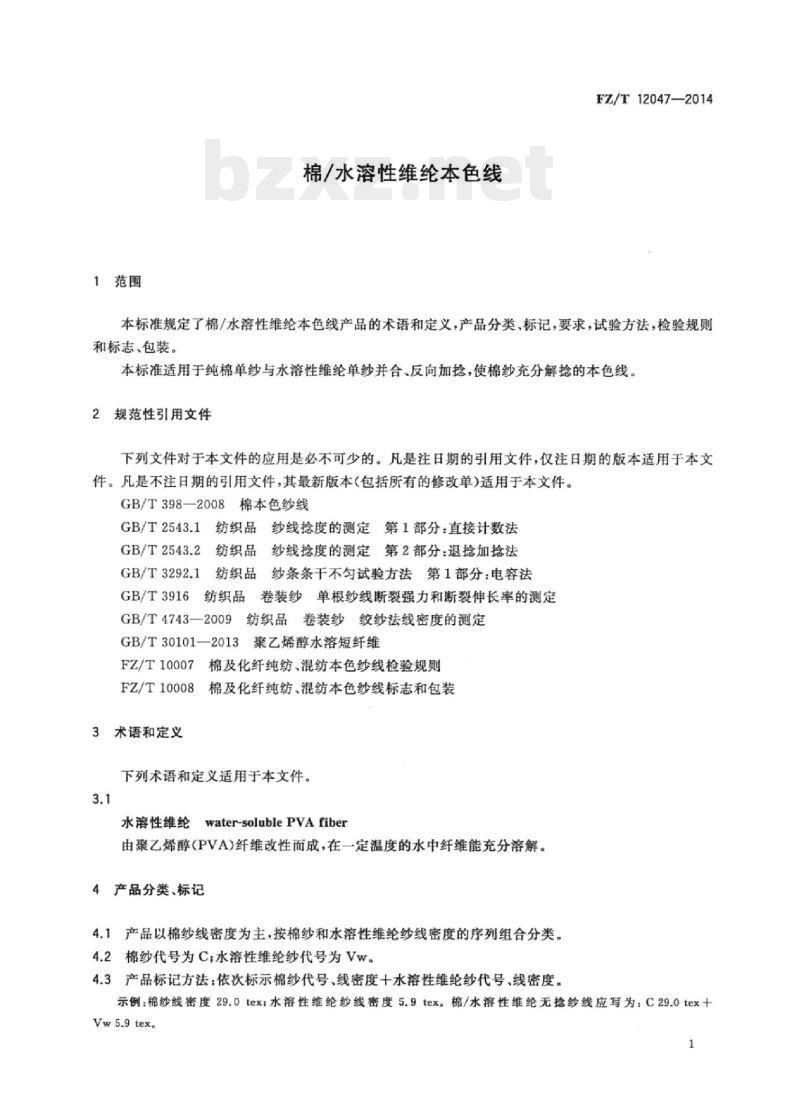

中华人民共和国纺织行业标准 FZ/T 12047—2014 棉/水溶性维纶本色线 Cotton/water soluble PVA fiber grey yarn 2014-12-24 发布 | 2015-06-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。 起草单位：山东梁山蓝天集团纺织有限公司、上海市纺织工业技术监督所、联润翔（青岛）纺织科技有限公司、中国棉纺织行业协会。 主要起草人：刘明良、于庆立、王憬义、姜露、景慎全、董卫国。 1 范围 本标准规定了棉/水溶性维纶本色线产品的术语和定义，产品分类、标记，要求，试验方法，检验规则和标志，包装。 本标准适用于纯棉单纱与水溶性维纶单纱并合、反向加捻，使棉纱充分解捻的本色线。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 398—2008 棉本色纱线 GB/T 2543.1 纺织品纱线捻度的测定 第1部分：直接计数法 GB/T 2543.2 纺织品纱线捻度的测定 第2部分：退捻加捻法 GB/T 3292.1 纺织品纱条条干不匀试验方法 第1部分：电容法 GB/T 3916 纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定 GB/T 4743—2009 纺织品卷装纱绞纱法线密度的测定 GB/T 30101—2013 聚乙烯醇水溶短纤维 FZ/T 10007 棉及化纤纯纺、混纺本色纱线检验规则 FZ/T 10008 棉及化纤纯纺、混纺本色纱线标志和包装 3 术语和定义 下列术语和定义适用于本文件。 3.1 水溶性维纶 (water-soluble PVA fiber)：由聚乙烯醇(PVA)纤维改性而成，在一定温度的水中纤维能充分溶解。 4 产品分类、标记 4.1 产品以棉纱线密度为主，按棉纱和水溶性维纶纱线密度的序列组合分类。 4.2 棉纱代号为 C；水溶性维纶纱代号为 Vw。 4.3 产品标记方法：依次标示棉纱代号、线密度 + 水溶性维纶纱代号、线密度。 示例：棉纱线密度 29.0 tex；水溶性维纶纱线密度 5.9 tex。棉/水溶性维纶无纱线应写为：C29.0tex+Vw5.9tex。 5 要求 5.1 项目 棉/水溶性维纶本色线的技术要求包括：单线断裂强力变异系数、线密度变异系数、单线断裂强度、线密度偏差率、条干均匀度变异系数、千米棉结（+200%）、股线捻度变异系数。 5.2 分等规定 5.2.1 同一原料、同一工艺连续生产的同一规格的产品作为一个或多个检验批。 5.2.2 产品质量等级分为优等品、一等品、二等品，低于二等品为等外品。 5.2.3 棉/水溶性维纶本色线品等根据产品规格以考核项目中最低一项进行评等，并按其结果评定棉/水溶性维纶本色线的品等。 5.3 技术要求 棉/水溶性维纶本色线技术要求见下表： 表1 棉/水溶性维纶本色线技术要求 公称线密度 (tex) 范围：(29.0~36.0) 配合不同比例组分； 等级要求与指标示例： - 优等品：单线断裂强度约 10.0-11.0 cN/tex；强力变异系数 ≤ 9.0%；线密度变异系数 ≤ 2.0%；线密度偏差率 ≤ ±2.0%；条干均匀度变异系数 ≤ 14.5%；千米棉结 (+200%) ≤ 370 个/km；股线捻度变异系数 4.0%。 - 一等品/二等品：各项指标根据规格略有放宽（如强力变异系数 9.5%-11.5%，线密度偏差率 ±2.5% 等）。 注1：棉/水溶性维纶本色线中的棉单纱的捻度范围是 280~320。 注2：棉单纱与股线捻度差异率不宜高于 6.0%，热水不溶物含量不宜高于 0.5%。 6 试验方法 6.1 试验条件 各项试验应在各方法标准规定的条件下进行。 6.2 取样规定 从检验批中随机抽取 20 个筒纱，若检验批中的筒纱数小于 20 个，则全部抽取作为样品。 表2 棉/水溶性维纶本色线各项目样品数量及试验次数规定： - 线密度变异系数、线密度偏差率：20 筒，每筒 1 次，总 20 次。 - 断裂强度、断裂强力变异系数：20 筒，每筒 5 次，总 100 次。 - 条干均匀度变异系数、千米棉结、股线捻度变异系数：10 筒，每筒 2 次，总 20 次。 6.3 摇取绞纱长度应按 GB/T 4743—2009 规定执行。线密度变异系数采用程序 1，线密度采用程序 3。线密度偏差率计算公式：D = (m - md) / ma × 100%，其中 m 为实测干燥质量，md 为标准干燥质量。 6.4 断裂强度及断裂强力变异系数试验按 GB/T 3916 规定执行。 6.5 条干均匀度变异系数、千米棉结 (+200%) 试验按 GB/T 3292.1 规定执行。 6.6 捻度变异系数试验按 GB/T 2543.1 规定执行。 6.7 棉单纱与股线捻度差异率试验： (1) 随机选取棉纱和同一批次线各 10 个试样，分别测试棉单纱、线捻度，每个试样按 GB/T 2543.1 和 GB/T 2543.2 要求测试 3 次。 (2) 差异率计算公式：D = |Te - Td| / Td × 100%，其中 Te 为棉纱捻度，Td 为股线捻度。 6.8 热水不溶物含量试验按 GB/T 30101—2013 中的附录 A 规定执行。 6.9 成包净重按 GB/T 398—2008 中 5.9 规定执行。 6.10 试验结果的表示：各项试验结果按表 3 规定的修约位数表示。 表3 计算值的数值修约位数规定 - 断裂强度 (cN/tex)：整数 - 强力变异系数 (%)：1 位小数 - 线密度变异系数 (%)：1 位小数 - 线密度偏差率 (%)：1 位小数 - 条干均匀度变异系数 (%)：1 位小数 - 千米棉结 (+200%) (个/km)：整数 - 百米质量 (g/100m)：1 位小数 - 平均线密度 (tex)：1 位小数 - 捻度变异系数 (%)：1 位小数 - 折算质量用回潮率 (%)：2 位小数 7 检验规则 按 FZ/T 10007 规定执行。 8 标志、包装 按 FZ/T 10008 规定执行。 9 其他 用户对本标准有特殊要求者，供需双方可另订协议。 附录A（规范性附录） 棉/水溶性维纶本色线百米质量的计算 A.1 棉/水溶性维纶本色线的公定回潮率按以下公式计算（修约至小数点后一位）： a) 以公定质量混纺比例计算： Wc = (Wc_m * Bc / (1 + Bc) + Wc_vw * Bvw / (1 + Bvw)) / [Wc_m / (1 + Bc) + Wc_vw / (1 + Bvw)] (注：棉公定回潮率为 8.5%，水溶性维纶公定回潮率为 5.0%) b) 以干重混纺比例计算： Wc = 100 * (We * Ac + Ww * Avw) / (W * (1 + Bc) * (1 + Bvw) ...) (注：公式依具体混纺比例计算) A.2 100m 纱线在公定回潮率时的标准质量 (g) 按式 (A.3) 计算： mg = (T / 1000) * 100 * (1 + Wc) (修约至小数点后三位) 其中：mg 为标准质量 (g)，T 为纱线公称线密度 (tex)。
