【国家标准(GB)】 设备用断路器

GB 17701—1999

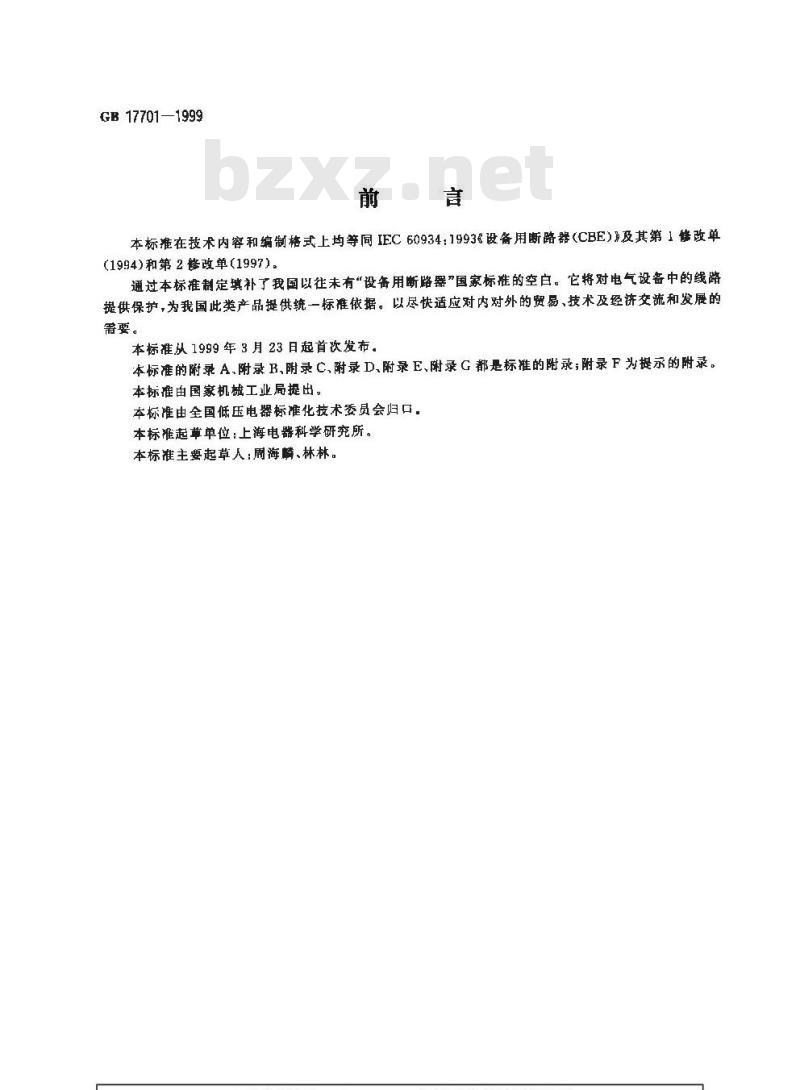

本标准在技术内容和编制格式上均等同IEC60934：1993设备用断路器（CBE)》及其第1修改单(1994)和第2修改单(1997)。
通过本标准制定填补了我国以往未有“设备用断路器”国家标推的空白。它将对电气设备中的线路提供保护，为我国此类产品提供统一标准依据。以尽快适应对内对外的贸易、技术及经济交流和发展的需要。
本标准从1999年3月23日起首次发布。本标准的附录 A,附录B、附录 C、附录D.附录E,附录 G都是标准的附录;附录 F为提示的附录本标准由国家机械工业局提出。本标准由全国低压电器标准化技术委员会归口，本标准起革单位：上海电器科学研究所。本标准主要起草人：周海麟、林林。GB 17701—1999

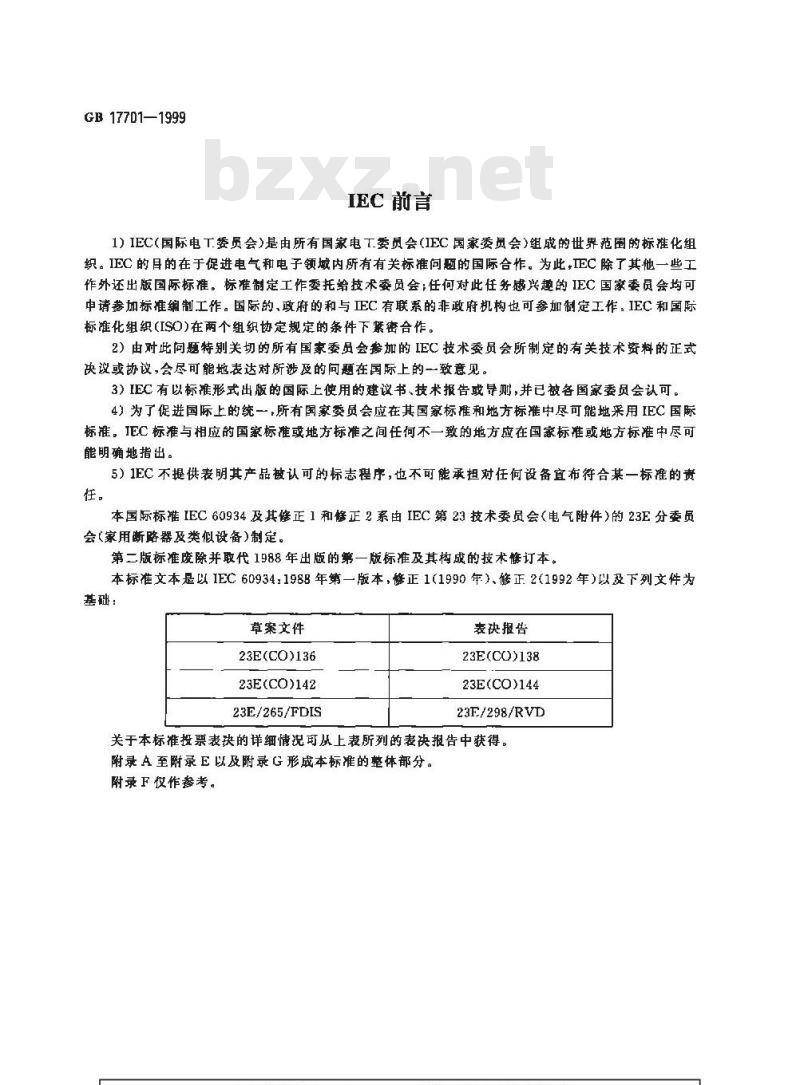

IEC 前言
1)IEC（国际电T委员会）是由所有国家电工委员会（IEC国家委员会）组成的世界范围的标准化组织。IEC的目的在于促进电气和电子领域内所有有关标准问题的国际合作。为此，IEC除了其他一些工作外还出版国际标准。标准制定工作委托给技术委员会；任何对此任务感兴趣的IEC国家委员会均可中请参加标准编制工作。国际的、政府的和与正EC 有联系的非政府机构也可参加制定工作，IEC和国际标准化组织(ISO)在两个组织协定规定的条件下紧密合作。2）由对此问题特别关切的所有国家委员会参加的IEC技术委员会所制定的有关技术资料的正式决议或协议，会尽可能地表达对所涉及的向题在国际上的一致意见。3）EC有以标雍形式出版的国际上使用的建议书、技术报告或导则，并已被各国家委员会认可。4）为了促进国际上的统一,所有国家委员会应在其国家标准和地方标准中尽可能地采用IEC国际标准。IEC标准与相应的国家标准或地方标准之间任何不一致的地方应在国家标准或地方标准中尽可能明确地指出。
5）1EC不提供表明其产品被认可的标志程序，也不可能承担对任何设备宜布符合某一标准的责柱。
本国际标准 IEC 60934及其修正1和修正 2系由 IEC第 23技术委员会（电气附件）的 23E 分委员会(家用断路器及类似设备)制定。第二版标准废除并取代1988 年出版的第一版标准及其构成的技术修订本。本标准文本是以IEC60934：1988年第一版本，修正1(1990年）、修正2（1992年）以及下列文件为基础：
草案文件
23E(CO)136
23E(CO)142
23E/265/FDIS
表决报告
23E(CO)138
23E(CO)144
23F/298/RVD
关于本标准投票表决的详细情况可从上表所列的表决报告中获得。附录A至附录E以及附录G形成本标准的整体部分。附录F役作参考。

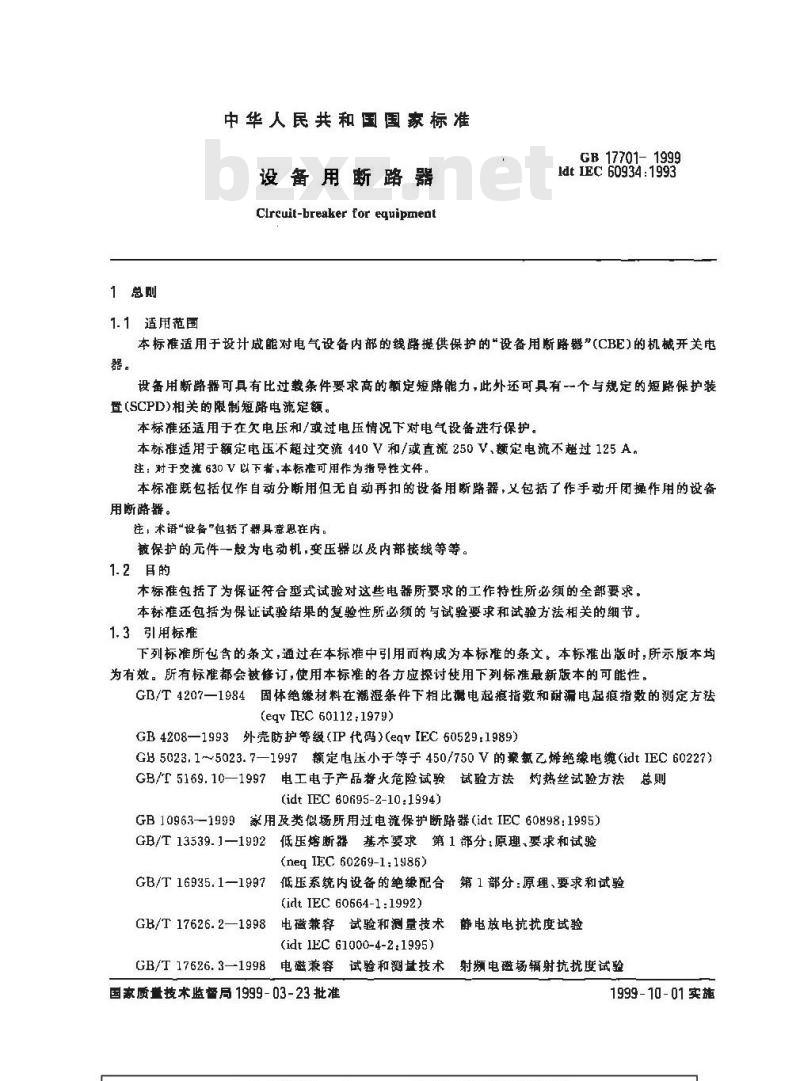

1 总则
1. 1适用范围
中华人民共和国国家标准
设备用断路器
Clrcuit-breaker for equipmentGB 17701-1999
Idt IEC 60934:1993
本标准适用于设计成能对电气设备内部的线路提供保护的“设备用断路器”(CBE)的机械开关电器。
设备用断路器可具有比过载条件要求高的额定短路能力，此外还可具有一个与规定的短路保护装置(SCPD)相关的限制短路电流定额。本标准还适用于在欠电压和/或过电压情况下对电气设备进行保护。本标准适用于额定电压不超过交流 440 V和/或直流 250 V、额定电流不趋过 125 A。注： 对于交殖 630 V 以下者,本标准可用作为指导性文件。本标准既包括仅作自动分断用但无自动再扣的设备用断路器，义包括了作手动开闭操作用的设备用断路器。
注，术语\设备\包括了器具意思在内。被保护的元件一般为电动机，变压器以及内部接线等等。1.2目的　
本标准包括了为保证符合型式试验对这些电器所要求的工作特性所必须的全部要求。本标准还包括为保证试验结果的复验性所必须的与试验要求和试验方法相关的细节。1.3引用标推
下列标准所包的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标都会被参订，使用本标难的各方应操讨使用下刻标谁最新版本的可能性，GB/T4207一1984固体绝缘材料在溺湿条件下相比电起衰指数和耐漏电起痕指数的测定方法(eqv IEC 60112:1979)
GB4208—1993外壳防护等级(IP代码)(eqvIEC60529:1989)GB5023.15023.7—1997额定电压小于等于450/750V的象氟乙烯绝缘电缆（idtIEC60227)GB/T5169.10—1997电工电子产品着火危险试验试验方法灼热丝试验方法总则(idt IEC 60695-2-10:1994)
GB10963-—1999家用及类似场所用过电流保护断路器(idtIEC60898:1995)GB/T 13539.1—1992 1
低压熔断器基本要求第1部分：原理,要求和试验(neq IEC 60269-1:1986)
GB/T 16935.1—1997
低压系统内设备的绝缀配合第1部分：原理、要求和试验(idt IEC 60664-1:1992)
8电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.2—1998
(idt 1EC 61000-4-2:1995)
GB/T 17626.3—1998
电磁兼容试验和测盘技术：射频电磁场辐射抗扰度试验国家质量技术监督局 1999-03-23 批准1999-10-01实施
GB 177011999
(idt IEC 61000-4-3:1995)
GB/T17626.4—1998电磁兼容试验和测量技术电快速解变脉冲群抗扰度试验(idt [EC 61000-4-4:1995)
GB/T17626.5—1995
5电磁兼容试验和测量技术浪痛抗扰度试验(idt IEC 61000-4-5:1995)

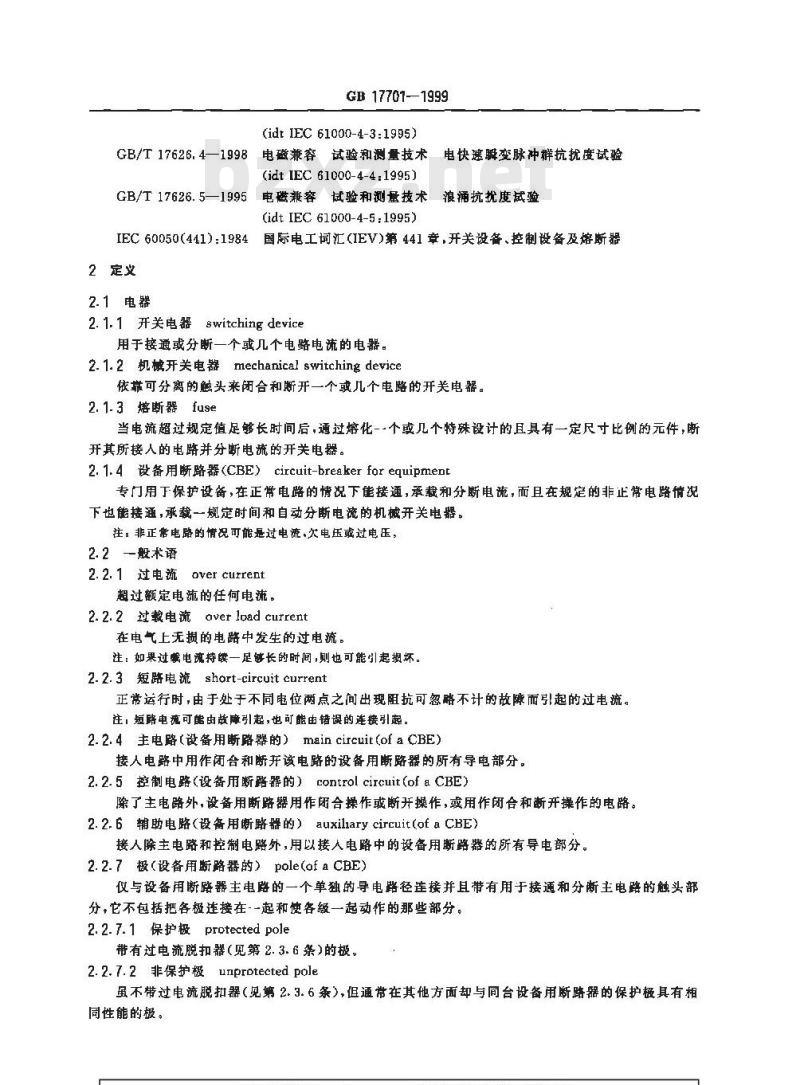

IEC60050(441)：1984国际电工间汇(IEV)第441章，开关设备、控制设备及熔断器2定义
2.1电器
2.1.1开关电器switchingdevice用于接通或分断一个或几个电路电流的电器，2.1.2机械开关电器mechanical switching device依靠可分离的触头来闭合和断开一个或几个电路的开关电器。2.1.3熔断器fuse
当电流超过规定值足够长时间后，通过熔化-个或几个特殊设计的且具有一定尺寸比例的元件，断开其所接人的电路并分断电流的开关电器。2.1.4设备用断路器(CBE) circuit-breaker far equipment专门用于保护设备，在正常电路的情况下佳接通，承裁和分断电流，而且在规定的非正常电路情况下也能接通，承载一规定时间和自动分断电流的机械开关电器。注：非正常电路的情况可能是过电流,欠电压或过电压。2. 2般术语
2.2.1过电流
over current
超过额定电流的任何电流。
2.2.2 过载电流 aver load current在电气上无损的电路中发生的过电流。注：如果过翁电流持铵一足够长的时间，则也可能引起损坏。2.2.3短路电流 short-circuit current正常运行时，由于处于不同电位两点之间出现阻抗可忽略不计的故障而引起的过电流。注，短路电流可能由故障引起，也可能由错误的连接引起。2.2.4：主电路（设备用断路器的）main circuit(of a CBE）接人电路中用作闭合和断开该电路的设备用断路器的所有导电部分。2.2.5控制电路（设备用断路器的）control circuit(of a CBE）除了主电路外，设备用断路器用作闭合操作或断开操作，或用作闭合和断开操作的电路。2.2.6辅助电路（设备用断路器的）auxiliary circuit(of a CBE)接人除主电路和控制电路外，用以接人电路中的设备用断路器的所有导电部分，2.2.7极（设备用断路器的）Pole(of aCBE)仅与设备用断路器主电路的一个单独的导电路径连接并且带有用于接通和分断主电路的触头部分，它不包括把各极连接在-一起和使各级一起动作的那些部分。2.2.7.1保护极protectedpole
带有过电流脱扣器(见第2.3.6条）的极，2.2.7.2非保护极unprotected pole虽不带过电流脱扣器（见第2.3.6条），但通常在其他方面却与同台设备用断路器的保护极具有相同性能的极。
GB 17701—1999

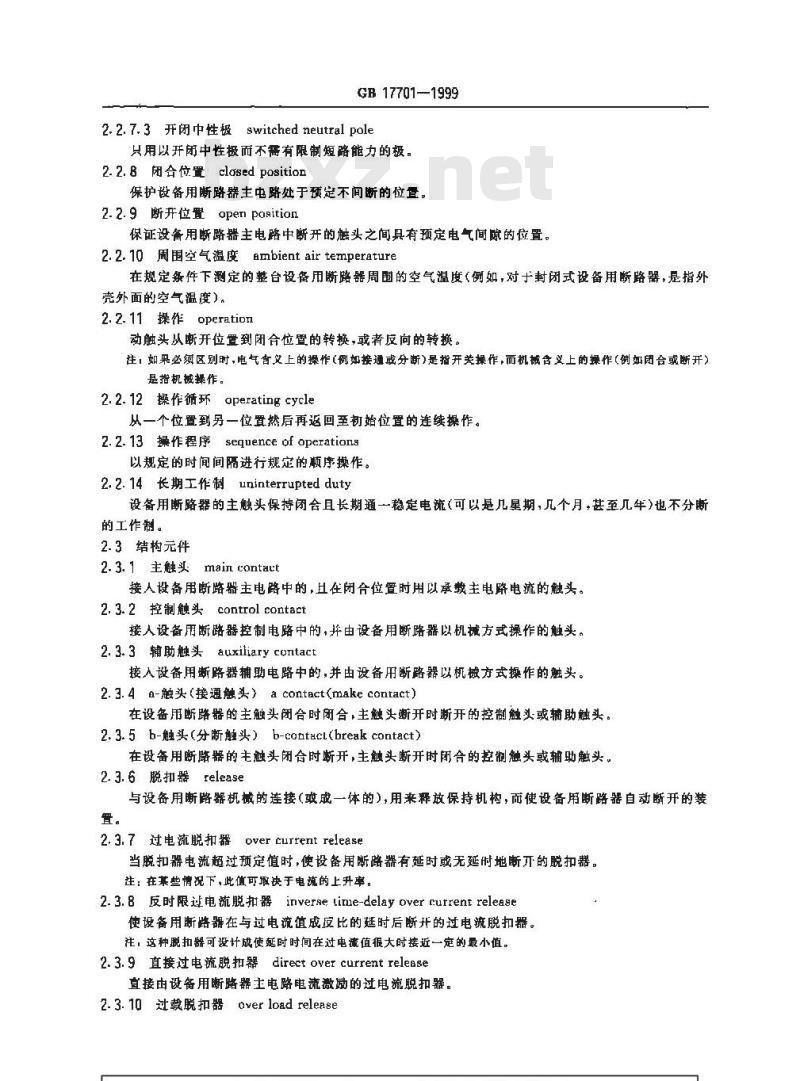

2. 2.7. 3开闭中性极switched neutral pole只用以开闭中性极而不需有限制短路能力的极。2.2.8闭合位置closedposition
保护设备用断路器主电路处于预定不间断的位量。2.2.9 断开位置open pasitian
保证设备用断路器主电路中断开的触头之间具有预定电气间晾的位置。2.2.10周围空气温度ambient air temperature在规定条件下测定的整台设备用断路器周围的空气温度（例如，对于封闭式设备用断路器，是指外壳外面的空气温度），
2.2.11操作operation
动触头从断开位置到闭合位置的转换，或者反向的转换。注，如果必须区别时，电气含义上的操作(例如接通或分断)是指开关操作,而机械含义上的操作(例如闭合或断开）是指机械操作。
2.2.12操作循环 operating cycle从一个位暨到另一位置然后再返回至初始位置的连续操作。2.2.13操作程序sequenceof operations以规定的时间间隔进行规定的顺序操作。2.2.14长期工作制 uninterrupted duty设备用断路器的主触头保持闭合且长期通一稳定电流（可以是几星期，几个月，甚至几年）也不分断的工作制。
2.3结构元件
2. 3. 1 主触头 main contaut
接人设备用断路器主电路中的,且在闭合位置时用以承载主电路电流的触头。2. 3. 2控制触头control contact接人设备用断路器控制电路中的，开由设备用断路器以机械方式操作的触头。2. 3. 3辅助触头auxiliary contact接入设备用断路器辅助电路中的，并由设备用断路器以机被方式操作的触头。2. 3.4 a-触头(接通触头）a contact(make contact)在设备用断路器的主触头闭合时闭合，主触头断开时断开的控制触头或辅助触头：2.3.5b-触头(分断触头）b-contacl(break contact)在设备用断路器的主触头闭合时断开，主触头断开时闭合的控制触头或辅助触头。2.3.6脱扣器release
与设备用断路器机械的连接(或成一体的）,用来释放保持机构,而使设备用断路器自动断开的装置。
2.3.7过电流脱扣器over current release当脱扣器电流超过预定值时，使设备用断路器有延时或无延时地断开的脱扣器。注：在某些情况下，此值可取决于电流的上升率。2.3.8反时限过电流脱扣器inverae lime-delay over current release使设各用断路器在与过电流值成反比的延时后断开的过电流脱扣器。注，这种脱扣器可设计成使延时时间在过电流值很大时接近一定的最小值。2. 3.9直接过电流脱扣器direct over current release直接由设备用断路器主电路电流激励的过电流脱扣器。2.3.10过载脱扣器aver load release用以保护过载的过电流脱扣器。GE 17701—1999
2. 3. 11 欠电压脱扣器under-voltage release当脱扣器两端的电压降到预定值以下时，使设备用断路器有延时或无延时地断开的脱扣器。2. 3. 12 过电压脱扣器over-voltage release当脱扣器两端的电压上升到预定值以上时，使设备用断路器有延时或无延时地断开的脱扣器。2. 3. 13导电部件 conductive part虽不一定用来承载工作电流，但能导电的部件。2.3. 14 外露导电部件exposed conductive part容易触及的，且通常不带电的，但在故障情况下可能变成带电的导电部件。往，典型的外解导电部件是金属外壳的壁和金属操作手柄等。2.3.15接线端子terminal
电器的导电部件,可重复用于电连接。注：扇平快速连接接践端子的定义正在考虑中。2.3.16螺钉型接线端子screw-type terminal用于连接一个导体，并且以后可拆卸的,或用于二个或二个以上可拆卸导体相互连接的接线端子，这种连接可直接地或间接地用各种螺钉或螺母来完成。2.3.17柱式接线端子pillar terminal寻线插入一个孔内或型腔内，靠螺钉蜡部来压聚导体的螺钉型接线端子，紧固压方可直接由螺钉轴部或由施加压力的螺钉端部通过一个过渡夹紧元件来施加。往,柱式接线端子示例见附录 E。2.3.18坏钉接线端子screwrterminal导体非螺钉端部来压氧的螺钉型接线端子，紧固压力可直接由爆钉头或通过一个过渡零件，堵如垫图、夹紧板或防松装置来施加。注：螺钉接线端子示例见附录 E。2.3.19螺柱接线端子9tud terminal导体螺帽来压紧的螺钉型接线端子，紧固压力可直接由适当形状的燃帽或通过一个过滋零件，诸如垫图，夹紧板或防松装置来施加。注：螺柱接载增子示谢见附录E。2.3.20鞍形接线端子8addle terminal导体靠两个或两个以上螺钉或螺帽紧固在形板下的螺钉型接线端子。注：鞍形接线增子示例见附录 E2.3.21接线片式接线端子lug terminal通过螺钉或螺帽来压紧电缆接线片或母排的螺钉接线端子或螺柱接线鞘子。往，接线片式接线端子示例见附录E。2. 3.22非螺钉型接线端子screwleBs terminal用于连接一个导体，并且随后可拆这个导体，或用作拆装两个或两个以上相互可拆卸的导体的接线端子。该连接是直接地或间接地靠弹贫，模形块，假心轮或锥形轮等来实现，除了刺去导体的绝缘外，无须另对其进行特殊加工。
2.3.23自攻螺钉tappingscrew
用变形抗力较高的材料制成的能旅入变形抗力较抵的材料孔内的螺钉。螺钉应做锥形螺纹，其端部螺纹内径呈圆锥形。由螺钉作用而产生的螺纹，只有在螺钉被旋转了足够围数后超出锥体部分的螺牙数时才算可靠成形。2.3.24挤压式自攻螺钉thread-formingtappingscrewGB 17701-1999bZxz.net
具有连续螺纹的自攻螺钉。该螺数不会削去孔内材料。注：挤压式自攻螺示例见图 1。2. 3. 25 切削式自攻螺钉 thread-cutting tapping Bcrew具有非连续螺纹的自攻螺钉。该螺纹用作切削孔内材料。注,切削式自攻螺钉示例见图 2.2.4操作条件
2.4.1闭合操作closing operalion设备用断路器从断开位置到闭合位置的操作。2.4.2断开操作apening operation设备用断路据从闭合位量到断开位置的操作。2. 4.3自由脱扣的设备用断路器rip-free CBE闭合操作开始后，若进行自动断开操作，即使闭合命令仍维持着，其动触头能返回并保持在断开位置上的设备用断路器。
这种结构的设备用断路器可称为完全自由脱扣的设备用断路器。2.4.4循环自由脱扣的设备用断路器cycling trip-frce CBE若在闭合操作开始后，再进行自动断开操作，其动触头能返回至断开位置，然而只要闭合命令仍维持着，会反复、瞬时地再闭合的设备用断路器。2.5特性量
2. 5. 1额定值 rated value
用以确定设计和制造设备用断路器的工作条件的任何一种特性量的规定值。2.5.2（电路的，以及与设备用断路器有关的)预期电流prospective current当用一阻抗可忽略不计的导体代替设备用断路器的每一极时，电路中可能流过的电流。注：对本标准而古，交流电路的现期电流用稳态交流有效值表示。2. 5. 3通断(接通和分断)能力making and breaking capacities2.5.3.1开闭能力switchingcapacity在规定的使用和操作条件下，设备用断路器能够在规定的电压下接通和分断的电流值。2.5.3.2短路（接通和分断）能力shart-circuit(mekingandbreaking>capacity在规定的条件下,设备用断路器能够接通,承载其断开时间以及能够分断的预期电流的交流分量值(用有效值表示）。
2.5.4 外施电压applied voltge在刚接通电流前,加在设备用断路器一极的两端子间的电压。注；对于交流,则指有效值
2.5.5脱扣时间tripping time
从相关的脱扣电流开始流过主电路的解间起到（所有极上的)电流被分断瞬间止的时间间隔。注：除非制造另有规定,脱扣时间涉及的试验条件系指设备用断路器无事先通电。2. 5.6 约定不脱抑电流(I.）conventional non-tripping current设备用断路器在规定的时间(约定时间）内能承载规定的电流值而不脱扣。2. 5.7 约定脱扣电流(I,) conventional tripping current在规定的时间(约定时间)内引起设备用断路器脱扣的规定的电流值。2.5.8瞬时不脱扣电流（I.）instantaneous non-tripping current低于此电流值,设备用断略器不会在等于或小于0. 1 s 的时间内自动(无人为延时)动作。2.5.9 瞬时脱扣电流(l) instantaneous tripping current大于此电流值，设备用断路器会在小于0、1s的时间内自动（无人为延时)动作。GB 177011999
2. 5. 10动作特性operating characteristic2.5.10.1脱扣特性tripping characteristic高于时间-电流特性时，设备用断路器应脱扣。2. 5. 10.2不脱扣特性non tripping characteristic低手时间-电流特性时，设备用断路器不应脱扣。2. 5. 11 动作带 operating zone被第2.5.10.1策和第2.5.10.2条动作特性限定的时间-电流带。注：此动作带考志了设备用断路器的副造公基和性谢误塑。2.5.72有关CBE与连接在同一电路中的SCPD之间配合的定义2. 5. 12. 1 限制短路电流 conditional short-cirucit culrent被一串联的短略保护电器(SCPD)保护的设备用断路器在规定的便用和性能条件下所能承受的预期电值，
2. 5. 12. 2短时耐受电流(设备用断路器的）short-tirne withstand current of a CBE设备用断路器能够在规定时间内圆满地承受电流而无任何有损于其进一步使用的损坏的电流值。2.5.12.3选择性极限电流selectivity limitcurrent(I.）选择性极限电流（见图F1)是一个电流极限值：在此值以下，设备用断路器及时完成它的分断动作，以防止SCPD开始动作(即保证选择性)；在此值以上，设备用断略器可以不及时完成其分断动作，以防止SCPD开始动作（即不保证选择性)。
2.5.12.4电动触头斥开electrodynamiccontactseparation当操作机构保持闭合时，能够使触头开的最小锋值电流值。2. 5. 12. 5 交接电流 take-over current(s)两个过电流保护电器的时间-电流特性相交的电流坐标。2. 5. 12. 6设备用断路器与它的SCPD 之间的过电流选择性over current discrimination between aCBE and its SCPD
设备用断路器与它的短路保护电器(SCPD)的动作特性的配合，以便在规定的范围内出现过电流时由设备用断路器断开电路,而 SCPD不动作。2.5.12.7后备保护（用于设备用断路器的）back-upprotection(foraCBF）两个串联的过电流保护电器的过电流配合，即SCPD借助于或不借助于设备用断路器确保过电流保护，并防止设备用断路器出现任何过度应力。2.6电气间隙clearance
两导电部件之间在空气中的最短距离。注：为了确定愚触及部件的电气间隙，绝缘外壳的易触及囊面应视为导电部件，好像该外壳表面覆盖一层金周箱，而可能被手或被图 7 中所定的标准试验指触及.2.7爬电臣离creepagedistance
两导电部件之间沿绝缘材料表面的最短距离。注：为了确定易触及部件的爬电距离,绝缘外壳的易触及表面应视为导电部件,好像该外壳囊面覆整一层金脂惜，而可能被手或被图7中所定的标准试验指触及，3分类
设备用断路器按下列方式分类。3.1按极数分
一般的极数！
ww.bzsosocom被保护极的极数。
GB 17701—1999
注：不受保护的极可以是一非保护极或一开闭中性极。3.2按安装方式分
平面安装式；
嵌人式；
面板安装式：
一卡装式。
注：面板安装式包括搭镶式和凸缘式。卡糖式是仅靠固定装置而无需任间其他安装器具就能使其固定在位置上的安装方式。3.3按连接方式分
接线与机械安装无关的设备用断路器一根或多根连接线与机械安装有关的设备用断路器，例如：，插人式！
·螺栓式·
螺钉式；
·焊接式。
往，某些设备用断路器可能仅在电源端采用插入式或螺控式接践方式：而在负载端通常适用于导线连接方式。3.4按操作方式分
3.4.1自动分断和非自动(手动)再扣的设备用断路器(R型设备用断路器）。3.4.2自动分断和非自动（手动)再扣的，并具有用来偶然进行手动开闭操作的手动操作装置，但是在正常负载情况下不用作常规手动开闭操作的设备用断路器(M型设备用断路器)。3. 4.3自动分断和非自动(手动)再扣的，并具有在正常负载情况下，可用作常规手动开闭操作的手动操作装置的设备用断路器(S型设备用断路器)(见第 4. 2.2条注)。3.5按脱扣方式分
3. 5. 1 由电流(过电流)引起的脱扣脱扣方式
热脱扣
热-电磁脱扣
电磁脱扣
液压-电磁脱扣
电子-混合式脱扣
识别符号
注：电子-混合式脱扣意指与任何其他脱扣方式组合的电子控制获置。3.5.2由电压引起的脱扣
脱扣方式
一过电压脱扣
欠电压脱扣
3.6按环境温度的影响分
3.6.1动作与温度有关的设备用断路器。3.6.2动作与温度无关的设备用断路器。3.7按自由脱扣特性等级分
3.7.1自由脱扣(完全自由脱扣)。3.7.2循环自由脱扣。
3.7.3非自由脱扣。
识别符号
GB 17701—1999
注：注意在不用工具就能接近之处不应使用非自由脱扣式3.8按安装位置的影响分
3.8.1与安装位置无关。
3. 8.2与安装位置有关。
4设备用断路器的特性
4.1特性概述
设备用断路器的特性应用下列适用的项目表明：极数，保护极的极数和中性极（如有的话）的极数（见第3.1条）安装方式(见第 3. 2 条),
——连接方式(见第 3. 3条);
操作方式（见第3.4条）
额定量（见第4.2条）；
动作特性(见第 2. 5. 10 条和第 2. 5. 11 条)4.2额定量
4.2.1额定电压
设备用断路器规定有下列额定电压。4. 2.1.1额定工作电压(U）
设备用断路器的额定工作电压(以下简称额定电压)系指与其性能有关的电压值。注，同一台设备用断路器可规定几个额定电压和相应的额定通断能力。4.2.1.2额定绝载电压（0,)
设备用断路器的额定绝缘电压系指与介电试验，电气间赋以及爬电距离有关的电压值。除非另有规定，额定绝缘电压是设备用断路器的最大额定电压值。在任何情说下，最大癫定电压均不应超过额定绝缘电压。
4.2.2额定电流(1,)
制造厂(按表6)规定的电流是指设备用断路器在规定的基准周围空气温度下，能够在长期工作制（见第2.2.14条）下承载的电流。标的基准周国空气温度是（23士2)℃，注：对于 S 型设备用断略器,制造可对感性负载规定一不间于表 6 中规定的额定电流。4.2.3定频率
电源频率是对设备用断路器规定的以及与其他特性相对应的频率。4.2.4额定通断能力（额定接道和分断能力）制造厂对设备用断路器规定的通斯能力值（见第2.5.3条）注1 题定通断力是用电流有效值表示(如果是交流的)。4.2.5额定限制短路电流（I.c）由制造厂对设备用断路器所规定的限制短路电流（见第2.5.12条)的值。注：本标准仅给出交统额定限相短路电流值。对于直流额定限制短略电流值自前正在考中。就本标而言,对两种性能类别作了规定(见第4.2. 5. 1条和第4-2. 5.2条）。4.2. 5. 1额定限制短路电流 Ine，性能类别 PC1所规定的条件不包括设备用断路器适用于继续使用的赖定限制短路电流值。4.2.5.2额定限制短路电流Ic，性能类别PC2(可任选）所规定的条件包括设备用断路器适用于继续使用的额定限制短路电流值。4.2.6额定短路能力Ica
GB17701—1999
设备用断路器的额定短路能力是制造厂按第2.5.3.2条对设备用断路器规定的电流值。额定短路能力应不小于；
——交流 6I.1
二—直流4In。
4.3标准值和优选值
4.3.1额定电压优选值
额定电压优选值是：
交流:60 V,120 V,240/120 V,220 V,230 V,240 V,380/220 V,400/230 V,415/240 V.380V.400.415V,440W
直流.12.24V,48V,60,120V,240V,250V.注：在IEC出版物38中,交流电网电压值400/230V已被规定为标准电压。该电压值将函步取代 380/220V和415/240 V电压值。
4.3.2标准额定频率
标准额定频率是：5UHz,60Hz和400Hz。4.3.3额定限制短路电流标准值
额定限制短路电流标值为：
300 A,600 A,1000 A,1 500 A,3 000 A.5标志和其他产品资料
每台断路器应以耐久的方式标出下列内容：a）制造厂名称或商标；
b）型号或系列号，
c）额定电压：
d）额定电流，对于S型设备用断路器，感性负载的额定电流（如适用的话)应在括号中另行给出；e）额定频率,若设备用断路器的频率不是 50 Hz 和 60 Hz 的话f)设备用断路器在不同于标准值(见第 4. 2. 2 条)的基准环境逗度下校正的基准温度(例如\T40\表示基准温度为40℃)：
g）（电压动作型设备用断路器的)工作电压极限值；h）如果设备用断路器的触头开距小于规定的电气间睡的话,则应标上符号“μ”i)操作方式R,M或S(见第 3. 4条)；k) 脱扣方式：
1)白由脱扣特性等级（见第3.7条)：m）过电压类别(如果不同于过电压类别【时),以及污染等级（如果不同于污架等级2时)(见第7. 1. 3 条)
几）赖定限制短路电流，性能类别PC1：a）额定限制短路电疏,性能类别PC2。对于小型电器，如果可利用的地方不能够标出上述所有内容，则应至少把a)项和b)项以及(如果采用的话))项和h)项内容标在电器上，另外如有可能的话最好把c)项和d)项内容也标上，而其余内容可在样本中给出。
除用按接钮操作的设备用断器外，设备用断路器的断开位置应用符号“○”表示，而闭合位费用符号“1\（·条垂直短路直线）表示。对于用两个按钮操作的设备用断路器,用作断开操作的按钮只能用红色和/或标有符号“\。注：除符导○和|外,允许使用各自国家的符号。GB 17701-1999
红色不能用于在何其他按钮，但是可用于其他型式的操作机构，例如：手柄，摇杆等，只要能满楚地识别 ON 和 OFF 位置。
如果必须区分电源端和负载端，划电源端应用指向设备用断路器的筋头标明，负载端用背向设各用断略器的前头标明
注：充许使用其他的国豪或国际表示法，例如1.3,5为电源增,2,4，6为负赖端专用于中性摄的接线媚子应用学母“N“标明。用于保护导体的接线端子（如有的话）应用符号标明。用直观以及按第 8. 3 条的试验进行检查。在可能之处，设备用断路器上应提供接线图，除非正确的接线方式是显而易见的。在接线图上，接线罐子应用符号一0标明：标志应是耐久和容易识别的，且不应贴在螺钉，垫圈或其他可移动的部件上。6标准的使用工作条件
符合本标准的设备用断路器应能在下列标准条件下工作。6.1周围空气温度
周围空气温度不超过十40℃,并且在 24 h 内的平均温度不超过+35C。周围空气温度的下限为-5℃。
用于周国空气温度高于十40C（光其是热带国家）或低于一5℃的设备用断路器应采用特殊设计，或按制造厂样本中提供的数据使用，6.2海拨高度
安装地点的海拨高度不超过2000m（6600ft)对于安装于更高海拨的场合，必须考虑介电强度和空气冷却效果的降低。打算用于此条件下的设备用断路器应采用特殊设计，或根据制造厂与用户间的协议使用，制造厂样本中给出的数据可取代此项协议，6.3无气条件
空气是清洁的，并且在最高温度十40时，空气的相对温度不超过50%，在较低温度下可充许教大的相对湿度，例如在十20℃时为90%。应该注意，由于温度变化，可能偶尔产生适度的疑露，此刻应采取适当的措施（例如排水孔）。7结构和操作要求
7.1机械设计
7.1.1 概述
设备用断器的设计和结构应使得在正常使用时，其性能可靠且对使用者或周围环境无危险。通常，这是通过所有规定的相关试验来检查。7.1.2机构
多极设备用断路器的动触头在机械上应这样联结：无论是用手动操作还是自动操作，所有保护极和非保护极基本上均是同时接通和断开，即使只有一个极发生过裁时也是如此。如果设备用断路器为自由脱扣式，循环脱扣式或非自由脱扣式，则制造厂应在其文献中往明。设备用断路器应具有指示其闭合位置和断开位骨的装置，当蓝上子或板（如有的话）时，应易于从设备用断路器前面加以识别。当用操作工具指示触头位置时，操作工具应具有与触头位量相对应的两个截然不同的静止位置，且在释放时,操作工具应自动地占据与动触头断开位置相对应的位置;对于自动断开，操作工具可以有第三个与其他不同的位置。机械的动作应不受外壳或益的位置的影啊，并且应与在何可拆卸的部件无关。
